Номер по Госреестру СИ: 77566-20
77566-20 Анализаторы цепей векторные
(серий 3672, 3672-S)
Назначение средства измерений:
Анализаторы цепей векторные серий 3672, 3672-S (далее - анализаторы) предназначены для измерений комплексных коэффициентов отражения и передачи двухполюсников и четырехполюсников в коаксиальных волноводах.
Внешний вид.
Анализаторы цепей векторные
Рисунок № 1
Внешний вид.
Анализаторы цепей векторные
Рисунок № 2
Внешний вид.
Анализаторы цепей векторные
Рисунок № 3
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (ПО).
Встроенное программное обеспечение анализаторов предназначено только для работы с анализаторами и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов. ПО выполняет функции выбора режимов работы, управление работой, вывод и отображения информации и результатов измерений.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
аблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Vector Network Analyzer: 3672 Series |
Номер версии (идентификационный номер) ПО |
не ниже 2.0.6 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам цепей векторным серий 3672, 3672-SТехническая документация изготовителя
Изготовитель
Фирма «Ceyear Technologies Co., Ltd.», КНРАдрес: No.98 Xiangjiang Rd., Qingdao Economic and Technological Development Zone, Shandong
Телефон: +86 532 868 966 91
Web-сайт: www.ceyear.com E-mail: seles@ceyear.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, р.п. Менделеево, промзона ВНИИФТРИ
Телефон (факс): (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Принцип действия анализаторов основан на принципе рефлектометра - раздельного выделения измерительных сигналов: падающего, прошедшего через измеряемый СВЧ четырехполюсник и отраженных от его входов, преобразования их в опорный и измеряемые сигналы, формирование напряжений, пропорциональных этим сигналам, и дальнейшего дискретного преобразования этих напряжений с целью цифровой обработки, и индикации измеряемых величин. Выделение измерительных сигналов производиться с помощью направленных ответвителей.
Анализаторы объединяют синтезированный источник сигнала, измеритель комплексных коэффициентов отражения и передачи и настраиваемый приемник, переключатель, две пары направленных ответвителей, два опорных и два измерительных приемника, блок сбора данных и управления, источник питания в одном корпусе.
Анализаторы серии 3672 выпускаются в следующих модификациях 3672A, 3672В, 3672C, 3672D, 3672E, а серии 3672-S - модификациях 3672A-S, 3672B-S, 3672C-S, которые отличаются частотными диапазонами и измерительными портами, габаритными размерами. Анализаторы 3672A, 3672В, 3672C, 3672D, 3672E могут иметь опции:
-
- 201 2-портовый ступенчатый аттенюатор;
-
- 400 4-портовый измерительный блок;
-
- 401 4-портовый ступенчатый аттенюатор;
-
- 402 измерение интермодуляционных искажений (при наличии опции 400 и S80);
-
- S80 измерение со смещением частоты;
-
- S82 скалярные измерения параметров смесителей (при наличии опции 400 и S80);
-
- 008 измерение в импульсном режиме;
-
- 480 комплект кабелей для 4-портовой системы расширения частотного диапазона;
-
- 364 устройство для расширения параметров многопортовой сети;
-
- S06 регулировка мощности модуля расширения частотного диапазона;
-
- S07 AFR-автоматическое удаление приспособления;
-
- S10 измерение во временной области;
-
- S83 векторные измерения параметров смесителей (при наличии опции 400 и S80);
-
- S84 встроенный смеситель гетеродина (при наличии опции 400, S82, и S80);
-
- S86 измерение двумерной динамической характеристики компрессии усилителя;
Общий вид анализаторов приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 1 - Общий вид анализаторов. Вид спереди

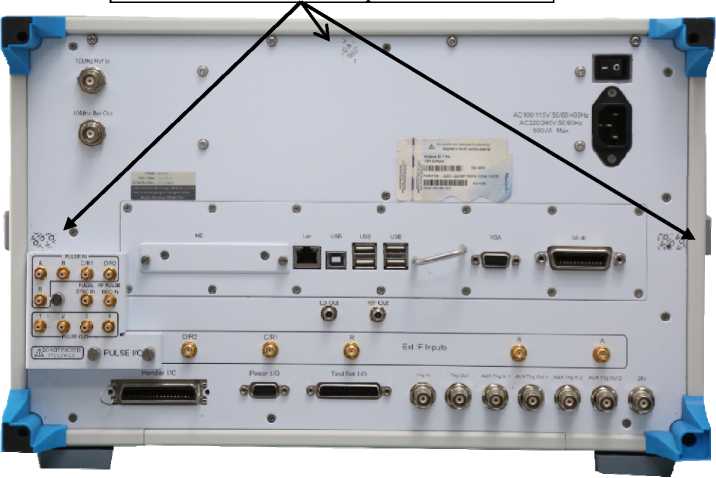

Места пломбирования
Рисунок 2 - Схема пломбировки. Общий вид анализаторов сзади.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |||
Диапазон рабочих частот, МГц: | ||||
- 3672A |
от 10 до 13500 включ. | |||
- 3672B |
от 10 до 26500 включ. | |||
- 3672C |
от 10 до 43500 включ. | |||
- 3672D |
от 10 до 50000 включ. | |||
- 3672E |
от 10 до 67000 включ. | |||
- 3672A-S |
от 10 до 13500 включ. | |||
- 3672B-S |
от 10 до 26500 включ. | |||
- 3672C-S |
от 10 до 43500 включ. | |||
Дискретность установки частоты, Г ц |
±1 | |||
Пределы допускаемой относительной погрешности установки |
±1М0"6 | |||
частоты источника выходного сигнала, Г ц | ||||
Максимальный уровень мощности |
Порт 1 и 3 |
Порт 1 и 3 |
Порт 2 и 4 | |
выходного сигнала в рабочем |
Режим |
Режим высокой | ||
диапазоне частот для модификаций |
номинальной |
мощности | ||
3672A, 3672B с опцией 400, дБ/мВт: |
мощности | |||
- от 10 МГц до 50 МГц включ. |
0 |
9 |
13 | |
- св. 50 МГц до 4 ГГц включ. |
0 |
6 |
13 | |
- св. 4 ГГц до 7 ГГц включ. |
12 |
12 |
10 | |
- св. 7 ГГц до 13,5 ГГц включ. |
8 |
8 |
9 | |
- св. 13,5 ГГц до 20 ГГц включ. |
6 |
6 |
6 | |
- св. 20 ГГц до 26,5 ГГц включ. |
4 |
4 |
2 | |
Максимальный уровень мощности |
Порт 1 и 3 |
Порт 1 и 3 |
Порт 2 и 4 | |
выходного сигнала в рабочем |
Режим |
Режим высокой | ||
диапазоне частот для модификаций |
номинальной |
мощности | ||
3672A, 3672B с опциями 201,401, 402, дБ/мВт: |
мощности | |||
- от 10 МГц до 50 МГц включ. |
-1 |
8 |
12 | |
- св. 50 МГц до 4 ГГц включ. |
-1 |
5 |
12 | |
- св. 4 ГГц до 7 ГГц включ. |
10 |
10 |
9 | |
- св. 7 ГГц до 13,5 ГГц включ. |
6 |
6 |
8 | |
- св. 13,5 ГГц до 20 ГГц включ. |
4 |
4 |
5 | |
- св. 20 ГГц до 26,5 ГГц включ. |
2 |
2 |
0 |
Наименование характеристики |
Значение | ||
Максимальный уровень мощности |
Порт 1 и 3 |
Порт 1 и 3 |
Порт 2 и 4 |
выходного сигнала в рабочем |
Режим | ||
диапазоне частот для модификаций |
номинальной |
Режим высокой | |
3672C, 3672D с опцией 400, дБ/мВт: |
мощности |
мощности | |
- от 10 МГц до 50 МГц включ. |
-1 |
8 |
11 |
- св. 50 МГц до 4 ГГц включ. |
-1 |
5 |
9 |
- св. 4 ГГц до 13,5 ГГц включ. |
5 |
5 |
6 |
- св. 13,5 ГГц до 40 ГГц включ. |
7 |
7 |
7 |
- св. 40 ГГц до 43,5 ГГц включ. |
5 |
5 |
5 |
- св. 43,5 ГГц до 50 ГГц включ. |
-7 |
-7 |
-7 |
Максимальный уровень мощности |
Порт 1 и 3 |
Порт 1 и 3 |
Порт 2 и 4 |
выходного сигнала в рабочем |
Режим | ||
диапазоне частот для модификации |
номинальной |
Режим высокой | |
3672C, 3672D с опциями |
мощности |
мощности | |
201,401, 402, дБ/мВт: | |||
- от 10 МГц до 50 МГц включ. |
-2 |
7 |
12 |
- св. 50 МГ ц до 4 ГГц включ. |
-1 |
4 |
8 |
- св. 4 ГГц до 13,5 ГГц включ. |
3 |
3 |
9 |
- св. 13,5 ГГц до 40 ГГц включ. |
5 |
5 |
12 |
- св. 40 ГГц до 43,5 ГГц включ. |
2 |
2 |
9 |
- св. 43,5 ГГц до 50 ГГц включ. |
-10 |
-10 |
-1 |
Максимальный уровень мощности |
Порт 1 и 3 |
Порт 1 и 3 |
Порт 2 и 4 |
выходного сигнала в рабочем |
Режим |
Режим высокой | |
диапазоне частот для модификации |
номинальной |
мощности | |
3672E с опцией 400 дБ/мВт: |
мощности | ||
- от 10 МГц до 50 МГц включ. |
-1 |
8 |
8 |
- св. 50 МГц до 4 ГГц включ. |
0 |
5 |
5 |
- св. 4 ГГц до 13,5 ГГц включ. |
1 |
1 |
1 |
- св. 13,5 ГГц до 26,5 ГГц включ. |
5 |
5 |
5 |
- св. 26,5 ГГц до 40 ГГц включ. |
3 |
3 |
3 |
- св. 40 ГГц до 67 ГГц включ. |
5 |
5 |
5 |
Максимальный уровень мощности |
Порт 1 и 3 |
Порт 1 и 3 |
Порт 2 и 4 |
выходного сигнала в рабочем |
Режим | ||
диапазоне частот для модификации |
номинальной |
Режим высокой | |
3672E с опциями 201,401, 402, дБ/мВт: |
мощности |
мощности | |
- от 10 МГц до 50 МГц включ. |
-2 |
7 |
7 |
- св. 50 МГц до 4 ГГц включ. |
-1 |
4 |
4 |
- св. 4 ГГц до 13,5 ГГц включ. |
-2 |
-2 |
-2 |
- св. 13,5 ГГц до 26,5 ГГц включ. |
3 |
3 |
3 |
- св. 26,5 ГГц до 67 ГГц включ. |
0 |
0 |
0 |
Наименование характеристики |
Значение | |||
Максимальный уровень мощности |
Порт 1 и 3 |
Порт 1 и 3 |
Порт 2 и 4 | |
выходного сигнала в рабочем |
Режим |
Режим высокой | ||
диапазоне частот для модификации |
номинальной |
мощности | ||
3672A-S, 3672B-S (400), дБ/мВт: |
мощности | |||
- от 10 МГц до 50 МГц включ. |
0 |
9 |
13 | |
- св. 50 МГц до 4 ГГц включ. |
0 |
6 |
13 | |
- св. 4 ГГц до 7 ГГц включ. |
12 |
12 |
10 | |
- св. 7 ГГц до 13,5 ГГц включ. |
8 |
8 |
9 | |
- св. 13,5 ГГц до 20 ГГц включ. |
6 |
6 |
6 | |
- св. 20 ГГц до 26,5 ГГц включ. |
4 |
4 |
2 | |
Максимальный уровень мощности |
Порт 1 и 3 |
Порт 1 и 3 |
Порт 2 и 4 | |
выходного сигнала в рабочем |
Режим |
Режим высокой | ||
диапазоне частот для модификации |
номинальной |
мощности | ||
3672C-S, дБ/мВт: |
мощности | |||
- от 10 МГц до 50 МГц включ. |
-1 |
8 |
11 | |
- св. 50 МГц до 4 ГГц включ. |
0 |
5 |
9 | |
- св. 4 ГГц до 13,5 ГГц включ. |
5 |
5 |
6 | |
- св. 13,5 ГГц до 40 ГГц включ. |
7 |
7 |
7 | |
- св. 40 ГГц до 43,5 ГГц включ. |
5 |
5 |
5 | |
Пределы допускаемой абсолютной погрешности установки мощности выходного сигнала в | ||||
диапазоне частот для 3672A, 3672B, 3672C, 3672D, 3672E, дБ: | ||||
от 10 до 50000 МГц включ. |
±3,0 | |||
от 50000 до 67000 МГц включ. |
±3,5 | |||
Пределы допускаемой абсолютной |
погрешности установки мощности | |||
выходного сигнала в диапазоне частот для 3672A-S, 3672B-S, 3672C-S, дБ |
±3,0 | |||
Шум трассы при полосе пропускания | ||||
фильтра ПЧ 1 кГц |
для модификаций 3672A, 3672B | |||
Рабочий диапазон частот |
Амплитуда, дБ, не более |
Фаза, °, не более | ||
от 10 МГц до 50 МГц включ. |
0,050 |
0,200 | ||
св. 50 МГц до 500 МГц включ. |
0,007 |
0,051 | ||
св. 0,5 ГГц до 13,5 ГГц включ. |
0,002 |
0,042 | ||
св. 13,5 ГГц до 20 ГГц включ. |
0,003 |
0,054 | ||
св. 20 ГГц до 26,5 ГГц включ. |
0,005 |
0,054 | ||
Шум трассы при полосе пропускания | ||||
фильтра ПЧ 1 кГц для модификаций 3672С, 3672D | ||||
Рабочий диапазон частот |
Амплитуда, дБ, не более |
Фаза, °, не более | ||
от 10 МГц до 50 МГц включ. |
0,050 |
0,900 | ||
св. 50 МГц до 0,5 ГГц включ. |
0,020 |
0,700 | ||
св. 0,5 ГГц до 13,5 ГГц включ. |
0,005 |
0,040 | ||
св. 13,5 ГГц до 26,5 ГГц включ. |
0,004 |
0,050 | ||
св. 26,5 ГГц до 50 ГГц включ. |
0,008 |
0,060 |
Наименование характеристики |
Значение | ||
Шум трассы при полосе пропускания | |||
фильтра ПЧ 1 кГц для модификации 3672E | |||
Рабочий диапазон частот |
Амплитуда, дБ, не более |
Фаза, °, не более | |
от |
10 МГц до 50 МГц включ. |
0,050 |
0,900 |
св. |
50 МГц до 0,5 ГГц включ. |
0,020 |
0,700 |
св. |
0,5 ГГц до 13,5 ГГц включ. |
0,005 |
0,040 |
св. |
13,5 ГГц до 26,5 ГГц включ. |
0,004 |
0,050 |
св. |
26,5 ГГц до 67 ГГц включ. |
0,020 |
0,100 |
Шум трассы при полосе пропускания | |||
фильтра ПЧ 1 кГц для модификаций 3672A-S, 3672B-S | |||
Рабочий диапазон частот |
Амплитуда, дБ, не более |
Фаза, °, не более | |
от |
10 МГц до 50 МГц включ. |
0,050 |
0,200 |
св. |
50 МГц до 500 МГц включ. |
0,007 |
0,051 |
св. |
0,5 ГГц до 13,5 ГГц включ. |
0,002 |
0,042 |
св. |
13,5 ГГц до 20 ГГц включ. |
0,003 |
0,054 |
св. |
20 ГГц до 26,5 ГГц включ. |
0,005 |
0,054 |
Шум трассы при полосе пропускания | |||
фильтра ПЧ 1 к |
Гц для модификации 3672C-S | ||
Рабочий диапазон частот |
Амплитуда, дБ, не более |
Фаза, °, не более | |
от |
10 МГц до 50 МГц включ. |
0,050 |
0,900 |
св. |
50 МГц до 500 МГц включ. |
0,020 |
0,700 |
св. |
0,5 ГГц до 13,5 ГГц включ. |
0,005 |
0,040 |
св. |
13,5 ГГц до 26,5ГГц включ. |
0,004 |
0,050 |
св. |
26,5 ГГц до 43,5 ГГц включ. |
0,008 |
0,060 |
Уровень собственных шумов приемника в рабочем диапазоне |
частот | ||
для модификаций 3672A, 3672B, дБ, не более: | |||
от |
10 МГц до 1 ГГц включ. |
-90 | |
св. |
1 МГц до 4 ГГц включ. |
-120 | |
св. |
4 ГГц до 10 ГГц включ. |
-127 | |
св. |
10 ГГц 20 ГГц включ. |
-120 | |
св. |
20 ГГц до 26,5 ГГц включ. |
-115 | |
Уровень собственных шумов приемника в рабочем диапазоне |
частот | ||
для модификаций 3672C, 3672D, дБ, не более: | |||
от 0,01 ГГц до 1 ГГц включ. |
-74 | ||
св. |
1 ГГц до 13,5 ГГц включ. |
-119 | |
св. |
13,5 ГГц до 26,5 ГГц включ. |
-115 | |
св. |
26,5 ГГц до 35 ГГц включ. |
-110 | |
св. |
35 ГГц до 47 ГГц включ. |
-105 | |
св. |
47 ГГц до 50 ГГц включ. |
-90 |
Наименование характеристики |
Значение | |||||||
Уровень собственных шумов приемника в рабочем диапазоне |
частот | |||||||
для модификации 3672E, дБ, не более: | ||||||||
от |
10 МГц до 1 ГГц включ. |
-74 | ||||||
св. |
1 ГГц до 4 ГГц включ. |
-90 | ||||||
св. |
4 ГГц до 13,5 ГГц включ. |
-107 | ||||||
св. |
13,5 ГГц до 20 ГГц включ. |
-110 | ||||||
св. |
20 ГГц до 24 ГГц включ. |
-110 | ||||||
св. |
24 ГГц до 26,5 ГГц включ. |
-110 | ||||||
св. |
26,5 ГГц до 35 ГГц включ. |
-100 | ||||||
св. |
35 ГГц до 47 ГГц включ. |
-90 | ||||||
св. |
47 ГГц до 50 ГГц включ. |
-90 | ||||||
св. |
50 ГГц до 67 ГГц включ. |
-75 | ||||||
Уровень собственных шумов приемника в рабочем диапазоне |
частот | |||||||
для модификаций 3672A-S, 3672B-S, дБ, не более: | ||||||||
от |
10 МГц до 1 ГГц включ. |
-90 | ||||||
св. |
1 ГГц до 4 ГГц включ. |
-120 | ||||||
св. |
4 ГГц до 13,5 ГГц включ. |
-127 | ||||||
св. |
13,5 ГГц до 20 ГГц включ. |
-120 | ||||||
св. |
20 ГГц до 24 ГГц включ. |
-115 | ||||||
св. |
24 ГГц до 26,5 ГГц включ. |
-110 | ||||||
Уровень собственных шумов приемника в рабочем диапазоне |
частот | |||||||
для модификации 3672C-S, дБ, не более: | ||||||||
от 0,01 ГГц до 1 ГГц включ. |
-74 | |||||||
св. |
1 ГГц до 13,5 ГГц включ. |
-119 | ||||||
св. |
13,5 ГГц до 26,5 ГГц включ. |
-115 | ||||||
св. |
26,5 ГГц до 35 ГГц включ. |
-110 | ||||||
св. |
35 ГГц до 43,5ГГц включ. |
-105 | ||||||
Эффективные характеристики коэффициента отражения и передачи | ||||||||
для модификаций 3672A, 3672B, дБ | ||||||||
Частотный диапазон |
Направленность, не более |
Согласование источника, не более |
Согласование нагрузки, не более |
Трекинг передачи |
Трекинг отражения | |||
от 10 МГц до 2 ГГц включ. |
-48 |
-40 |
-48 |
±0,10 |
±0,04 | |||
св |
2 ГГц до 26,5 ГГц включ. |
-44 |
-30 |
-44 |
±0,12 |
±0,05 | ||
Эффективные характеристики коэффициента отражения и передачи | ||||||||
для модификаций 3672C, 3672D, дБ | ||||||||
Частотный диапазон |
Направленность, не более |
Согласование источника, не более |
Согласование нагрузки, не более |
Трекинг передачи |
Трекинг отражения | |||
от 10 МГц до 2 ГГц включ. |
-42 |
-36 |
-42 |
±0,10 |
±0,04 | |||
св |
2 ГГц до 13,5 ГГц включ. |
-42 |
-31 |
-42 |
±0,11 |
±0,04 | ||
св.13,5 ГГц до 40 ГГц включ. |
-38 |
-28 |
-37 |
±0,16 |
±0,03 | |||
св |
. 40 ГГц до 50 ГГц включ. |
-36 |
-27 |
-35 |
±0,20 |
±0,04 |
Наименование характеристики |
Значение | |||||
Эффективные характеристики коэффициента отражения и передачи | ||||||
для модификации 3672E, |
дБ | |||||
Частотный диапазон |
Направленность, не более |
Согласование источника, |
Согласование нагрузки, |
Трекинг передачи |
Трекинг отражения | |
не более |
не более | |||||
от 10 МГц до 2 ГГц включ. |
-35 |
-35 |
-35 |
±0,10 |
±0,05 | |
св. 2 ГГц до 13,5 ГГц включ. |
-41 |
-31 |
-41 |
±0,11 |
±0,06 | |
св.13,5 ГГц до 40 ГГц включ. |
-34 |
-28 |
-33 |
±0,16 |
±0,08 | |
св.40 ГГц до 67 ГГц включ. |
-32 |
-25 |
-30 |
±0,20 |
±0,10 | |
Эффективные характеристики коэффициента отражения и передачи | ||||||
для модификаций 3672A-S, 3672B-S, дБ | ||||||
Частотный диапазон |
Направленность, не более |
Согласование источника, |
Согласование нагрузки, |
Трекинг передачи |
Трекинг отражения | |
не более |
не более | |||||
от 10 МГц до 2 ГГц включ. |
-48 |
-40 |
-48 |
±0,10 |
±0,04 | |
св.2 ГГц до 26,5 ГГц включ. |
-44 |
-30 |
-44 |
±0,12 |
±0,05 | |
Эффективные характеристики коэффициента отражения и передачи | ||||||
для модификации 3672C-S, дБ | ||||||
Частотный диапазон |
Направленность, не более |
Согласование источника, не более |
Согласование нагрузки, не более |
Трекинг передачи |
Трекинг отражения | |
от 10 МГц до 2 ГГц включ. |
-42 |
-36 |
-42 |
±0,10 |
±0,04 | |
св.2 ГГц до 13,5 ГГц включ. |
-42 |
-31 |
-42 |
±0,10 |
±0,04 | |
св.13,5 ГГц до 40 ГГц включ. |
-38 |
-28 |
-37 |
±0,16 |
±0,03 | |
св.40 ГГц до 43,5 ГГц |
-36 |
-27 |
-35 |
±0,20 |
±0,04 |
Таблицы 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение питания от сети переменного тока частотой (50±0,5) Гц, В |
от 200 до 240 |
Потребляемая мощность от сети переменного тока, В^А, не более: - 3672A |
400 |
- 3672B |
400 |
- 3672C |
500 |
- 3672D |
500 |
- 3672E |
500 |
- 3672A-S |
400 |
- 3672B-S |
400 |
- 3672C-S |
500 |
Рабочие условия эксплуатации: |
Наименование характеристики |
Значение | |
- температура окружающей среды, °С |
от 20 до 26 | |
- относительная влажность воздуха при температуре 25 °С, % |
от 30 до 80 | |
- атмосферное давление, кПа |
от 84 до 106 | |
3672A |
3672C | |
3672B |
3672D | |
3672A-S |
3672E | |
3672B-S |
3672C-S | |
Г абаритные размеры анализаторов, мм, не более: | ||
- длина |
516 |
516 |
- ширина |
280 |
280 |
- высота |
640 |
690 |
Масса 3672A, 3672В, 3672A-S, 3672B-S, кг, не более |
42 | |
Масса 3672C, 3672D, 3672C-S, кг, не более |
47 | |
Масса 3672E, кг, не более |
50 |
