Номер по Госреестру СИ: 77585-20
77585-20 Программно-аппаратные комплексы
("Погружная спектрометрическая система для определения радионуклидного состава воды и донных отложений ПССВ")
Назначение средства измерений:
Программно-аппаратные комплексы «Погружная спектрометрическая система для определения радионуклидного состава воды и донных отложений ПССВ» предназначены для измерений спектров гамма-излучения и определения радионуклидного состава источников радиоактивного загрязнения водной среды и донных отложений.
Внешний вид.
Программно-аппаратные комплексы
Рисунок № 1
Внешний вид.
Программно-аппаратные комплексы
Рисунок № 2
Внешний вид.
Программно-аппаратные комплексы
Рисунок № 3
Общие сведения
Дата публикации - 01.04.2020
Срок свидетельства - 25.02.2030
Номер записи - 176455
ID в реестре СИ - 1140761
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Погружная спектрометрическая система для определения радионуклидного состава воды и донных отложений,
Производитель
Изготовитель - Общество с ограниченной ответственностью «Научно-исследовательский центр «ЛСРМ» (ООО «НИЦ «ЛСРМ»)
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Казань — столица Республики Татарстан
Один из крупнейших экономических, научных и культурных центров России. Город, площадью около 412 кв. км, где проживает 1,2 млн. человек более 101 национальности, расположен на левом берегу Волги по обе стороны реки Казанки. В 2005 году Казань будет отмечать свое тысячелетие. Богатое прошлое города связано с древней цивилизацией казанских татар и их прямых предков - волжских булгар. Город, лежащий на границе Европы и Азии, был и остается связующим звеном между Западом и Востоком и хранит традиции двух великих культур.
Казань, с ее впечатляющим Кремлем, мечетями, церквями и богатыми музеями, является уникальной туристической достопримечательностью вдоль Волги и включена в список городов Всемирного наследия, награждена дипломами и медалью ЮНЕСКО. Это город театров, музеев, город музыки, международных фестивалей, богатейших библиотек, новейших технологий, деловых партнерств и богатого научного потенциала.
В городе два гиганта авиационной промышленности - ГУП "Казанское авиационное производственное объединение" и ОАО "Казанский вертолетный завод". Знаковым событием для города стало начало серийного производства самолета ТУ-214 на ГУП КАПО им. С.П. Горбунова. ОАО "КВЗ" стал широко известен как производитель вертолетов МИ-8, МИ-17, которые блестяще зарекомендовали себя в эксплуатации более чем в 50 странах мира.
В Казани расположено одно из крупнейших химических предприятий страны - ОАО "Казаньоргсинтез", ведущий производитель полиэтилена высокого и низкого давления, полиэтиленовых труб, синтетических теплоносителей, фенола, ацетона, химикатов для нефтедобычи и осушки природного газа.
Отчет "Анализ рынка поверки в Казани" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Казань.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2936 от 2024.12.11 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (4)
№390 от 2020.02.25 Об утверждении типов средств измерений 113
Наличие аналогов СИ: Программно-аппаратные комплексы ("Погружная спектрометрическая система для определения радионуклидного состава воды и донных отложений ПССВ")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Научно-исследовательский центр «ЛСРМ» (ООО «НИЦ «ЛСРМ»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
77585-20 25.02.2030 |
Программно-аппаратные комплексы, "Погружная спектрометрическая система для определения радионуклидного состава воды и донных отложений ПССВ" Общество с ограниченной ответственностью «Научно-исследовательский центр «ЛСРМ» (ООО «НИЦ «ЛСРМ») (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет RT_57 представляет собой рейтинг 30 ведущих организаций, выполняющих первичную поверку измерительных систем (ИС) и их элементов. Данные охватывают рынок первичных поверок за выбранный год (доступны года с 2019 по н.в.).
Основная цель отчета — оценка активности и доли рынка крупнейших участников, а также степени их оснащенности средствами поверки и эталонами. Отчет содержит сведения о фактической поверочной деятельности каждой организации, включая:
- Количество выполненных первичных поверок ИС и их элементов;
- Долю первичных поверок в общем объеме поверок организации;
- Долю на рынке первичных поверок и всех поверок ИС;
- Количество извещений о непригодности ИС и их рыночную долю;
- Оснащенность средствами поверки и эталонами (по ФГИС АРШН);
- Число поверяемых типов СИ, относящихся к ИС и их элементам.
Отчет представлен в виде интерактивной таблицы с возможностью сортировки, фильтрации, поиска и настройки числа отображаемых записей. Указаны юридические и контактные данные каждой организации с активной ссылкой на запись в реестре аккредитованных лиц.
Кроме рейтинга, для каждого года доступна агрегированная статистика:
- Число уникальных организаций, выполнявших поверку ИС;
- Количество примененных эталонов и ГЭТ;
- Общее количество поверок по различным видам эталонов;
- Прослеживаемость поверок до конкретных ГЭТ.
Таблицы включают сведения о количестве поверок, выполненных с прослеживаемостью до каждого конкретного ГЭТ, что позволяет анализировать метрологическую трассируемость и распределение нагрузки на государственные эталоны.
Отчет может быть использован:
- Органами регулирования для анализа первичного рынка ИС;
- Руководителями организаций при выборе подрядчиков по поверке;
- Методистами и аналитиками при оценке устойчивости метрологической инфраструктуры.
Отчет RT_57 — это инструмент прозрачного анализа лидеров первичного метрологического рынка, позволяющий эффективно сравнивать деятельность организаций в контексте нормативного прослеживания, оснащенности и объемов поверочной практики.
Кто поверяет Программно-аппаратные комплексы ("Погружная спектрометрическая система для определения радионуклидного состава воды и донных отложений ПССВ")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Программно-аппаратные комплексы ("Погружная спектрометрическая система для определения радионуклидного состава воды и донных отложений ПССВ")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
16800 | 16800 |
Программное обеспечение
Комплекс программного обеспечения «ГИС Акватория» (комплекс ПО) предназначен для автоматизированного управления ПССВ и включает в себя:
- ПО серии SpectraLineGP;
- ПО «ГИС Акватория ».
ПО серии SpectraLineGP - спектрометрическое ПО, предназначенное для измерения и обработки спектров гамма-излучения, идентификации радионуклидов, визуализации спектров, передачи результатов измерений для отображения в ПО «ГИС Акватория» и хранения в базе данных на ПК.
ПО SpectraLineGP является метрологически значимой частью комплекса ПО и защищено электронным ключом. Без электронного ключа пользователь не имеет доступа к спектрометрическому устройству с целью несанкционированных модификаций, изменения настроечных констант, их удаления из памяти средства измерений или иных преднамеренных и непреднамеренных изменений метрологически значимой части ПО и результатов измерений.
Уровень защиты ПО SpectraLineGP «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения SpectraLineGP
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SpectraLineGP |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.6.0000 |
|
Цифровой идентификатор ПО |
не нормируется1-* |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
|
1) Цифровой идентификатор устанавливается при периодических испытаниях | |
ПО «ГИС Акватория» обеспечивает управление режимами работы спектрометрических измерительных каналов ПССВ исполнения 01 в режиме реального времени, обмен данными с ПО серии SpectraLineGP и GPS/ГЛОНАСС приемником, отображение результатов измерений на геоинформационной картографической платформе (ГИС), индикацию уровней загрязнения радионуклидами акватории в точке измерения, защиту метрологически значимого ПО SpectraLineGP от несанкционированного доступа к изменению настроек.
ПО «ГИС Акватория» защищено паролем и авторизацией пользователей, что обеспечивает «средний» уровень защиты в соответствии с Р 50.2.077-2014.
|
Таблица 2 - Идентификационные данные ПО «ГИС Аквато |
рия» |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ГИС Акватория |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.0.00 |
|
Цифровой идентификатор ПО |
не нормируется1) |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
|
1) Цифровой идентификатор устанавливается при периодических испытаниях | |
Знак утверждения типа
Знак утверждения типананосится типографским способом или специальным штемпелем на титульные листы руководств по эксплуатации, методом шелкографии на внешний шильдик корпуса встроенного в герметичную капсулу блока детектирования погружного спектрометрического канала, на корпус бортового спектрометрического канала ПССВ.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационной документации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам программно-аппаратным «Погружная спектрометрическая система для определения радионуклидного состава воды и донных отложений ПССВ»
ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерений основных параметров
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии № 2841 от 29.12.2018 г. Государственная поверочная схема для средств измерений активности радионуклидов, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников
ЛСРН.412131.411-00.00ТУ Программно-аппаратные комплексы «Погружная
спектрометрическая система для определения радионуклидного состава воды и донных отложений ПССВ». Групповые технические условия
ЛСРН.412131.411-01.00ТУ Программно-аппаратные комплексы «Погружная
спектрометрическая система для определения радионуклидного состава воды и донных отложений ПССВ». Исполнение 01. Технические условия
ИМЯН.412131.411 ТУ Погружной гамма-спектрометрический датчик автономного комплекса контроля в герметичной титановой капсуле БПГСД. Технические условия
Поверка
Поверкаосуществляется по документу ЛСРН.412131.411-01.00 МП «Программно-аппаратные комплексы «Погружная спектрометрическая система для определения радионуклидного состава воды и донных отложений ПССВ». Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 27.05.2019 г.
Основные средства поверки:
- источники радионуклидные фотонного излучения метрологического назначения закрытые ИМН-Г, модификация точечные источники фотонного излучения ИМН-Г-1 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 44591-10), активностью от 1000 Бк до 100000 Бк, аттестованные по активности радионуклида в источнике с погрешностью (Р=0,95) ±5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ПССВ с требуемой точностью.
Знак поверки в виде наклейки или оттиска поверительного клейма наносится на свидетельство о поверке, в формуляр, в виде наклейки на блоки детектирования погружного и бортового спектрометрических каналов ПССВ.
Изготовитель
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЛСРМ » (ООО «НИЦ «ЛСРМ»)
ИНН 7735082718
Адрес: 124460, г. Москва, г. Зеленоград, ул. Конструктора Гуськова, д. 6, стр. 1
Юридический адрес: 111024, г. Москва, ул. Авиамоторная, дом 50, стр. 1, этаж 2, пом. 216
Телефон/факс: +7 (499) 450-29-32
Web-сайт www.niclsrm.ru
E-mail: info@niclsrm.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево
Юридический адрес: 141570, Московская область, Солнечногорский р-н,
рабочий поселок Менделеево, промзона ВНИИФТРИ
Телефон: +7 (495) 526-63-00
Факс: +7 (495) 526-63-00
E-mail: office@vniiftri.ru
Принцип действия программно-аппаратных комплексов «Погружная
спектрометрическая система для определения радионуклидного состава воды и донных отложений ПССВ» (далее - ПССВ) основан на преобразовании энергии гамма-квантов среды в чувствительном объёме детектора измерительного спектрометрического канала ПССВ в электрические импульсы пропорциональной амплитуды с последующей их регистрацией многоканальным анализатором импульсов.
Методами цифровой обработки принятый сигнал формируется и фильтруется с целью определения амплитуды сигнала, которая пропорциональна энергии зарегистрированного гамма-кванта. Коды измеренных амплитуд накапливаются в памяти спектрометрического измерительного канала в виде амплитудного спектра и передаются в устройство управления, отображения, документирования и передачи информации для визуализации и обработки информации с целью определения радионуклидного состава радиоактивного загрязнения анализируемой среды.
Для компенсации нестабильностей изделие содержит систему стабилизации спектрометрического тракта, работу которой обеспечивают светодиод, датчик температуры сцинтилляционного детектора и соответствующая логика программируемой логической интегральной схемы детектора.
Автоматизированное управление ПССВ и его работа в различных режимах обеспечиваются поставляемым с ПССВ комплексом программного обеспечения «ГИС Акватория», включающим программные обеспечения «ГИС Акватория» и SpectraLineGP.
Для применения по назначению ПССВ размещается на плавательном средстве и имеет независимую от носителя систему электропитания.
ПССВ представляет собой совокупность измерительных спектрометрических каналов и вспомогательных устройств, функционирующих как единое целое.
Конструктивно ПССВ состоит из спектрометрических измерительных каналов, выполненных в виде сцинтилляционных блоков детектирования, GPS/ГЛОНАСС приемника (при необходимости), блока/устройства питания, зарядки и передачи данных, устройства управления, отображения, документирования и передачи информации (ПК), оснащенного программным обеспечением.
Блоки детектирования погружных измерительных каналов ПССВ монтируются в герметичных капсулах.
ПССВ выпускается в следующих модификациях: базовое исполнение и исполнение 01. Модификации ПССВ отличаются количеством измерительных каналов, глубиной погружения погружного спектрометрического канала, конструкцией блока детектирования и системы электропитания.
ПССВ базового исполнения комплектуется погружным гамма-спектрометрическим датчиком автономного комплекса контроля в герметичной титановой капсуле (БПГСД), выполненным на основе сцинтилляционного блока детектирования из ортогерманата висмута; количество автономных однотипных независимых измерительных каналов БПГСД от 1 до 10; БПГСД выполнен для глубоководного погружения до 400 м.
ПССВ исполнения 01 комплектуется двумя измерительными каналами: бортовым спектрометрическим каналом (БСК) и погружным спектрометрическим каналом (ПСК); бортовой и погружной спектрометрические каналы выполнены из сцинтилляционных блоков детектирования на основе иодида натрия; погружной спектрометрический канал в капролоновой капсуле предназначен для погружения до 30 м, в титановой капсуле - для погружения до 400 м.
ПССВ базового исполнения размещается на погружных аппаратах и имеет автономную систему электропитания от встроенных аккумуляторов. Результаты измерений сохраняются в памяти изделия с заданным интервалом времени. Обработка результатов измерений осуществляется после окончания эксплуатации, демонтажа БПГСД и считывания спектрометрической информации на ПК. Питание БПГСД в режиме считывания информации осуществляется от блока питания и зарядки аккумуляторных батарей.
ПССВ исполнения 01 размещается на наводных плавательных средствах и оснащается собственной системой электропитания или питается от системы электропитания плавательного средства, передача спектрометрической информации и ее обработка на ПК осуществляется в режиме реального времени на плавсредстве. Электропитание БСК и ПСК осуществляется от внешнего источника питания постоянного тока.
Общий вид ПССВ представлен на рисунках 1 и 2. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки и утверждения типа представлены на рисунке 3.
БПГСД

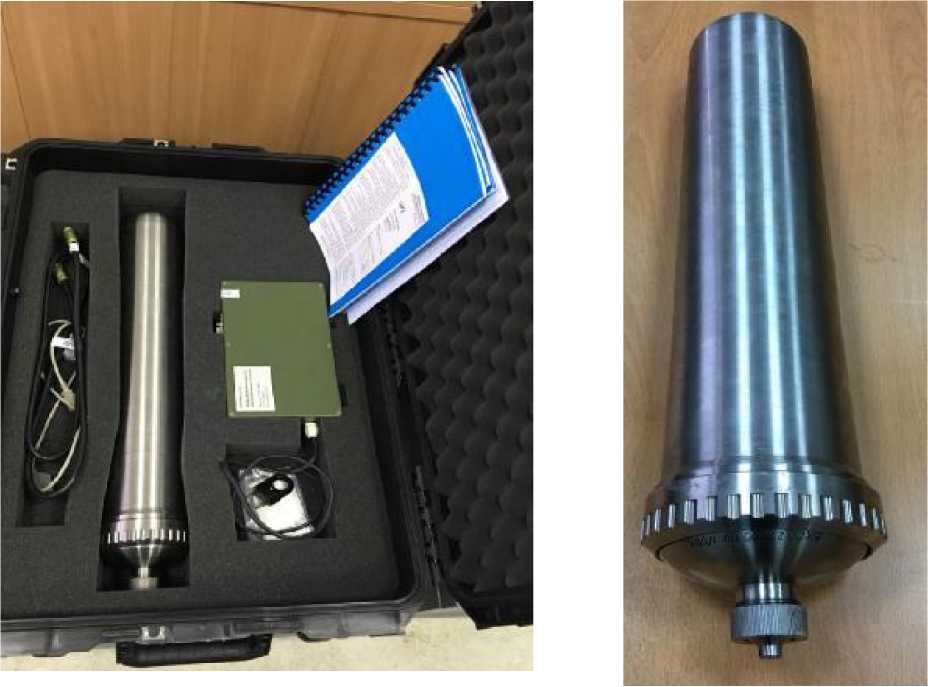

Рисунок 1 - Общий вид ПССВ базового исполнения
Погружной сне hi ролле гр ич иски Й измерительный канал
Брргрьои спектро-метрический измерительный канал
/

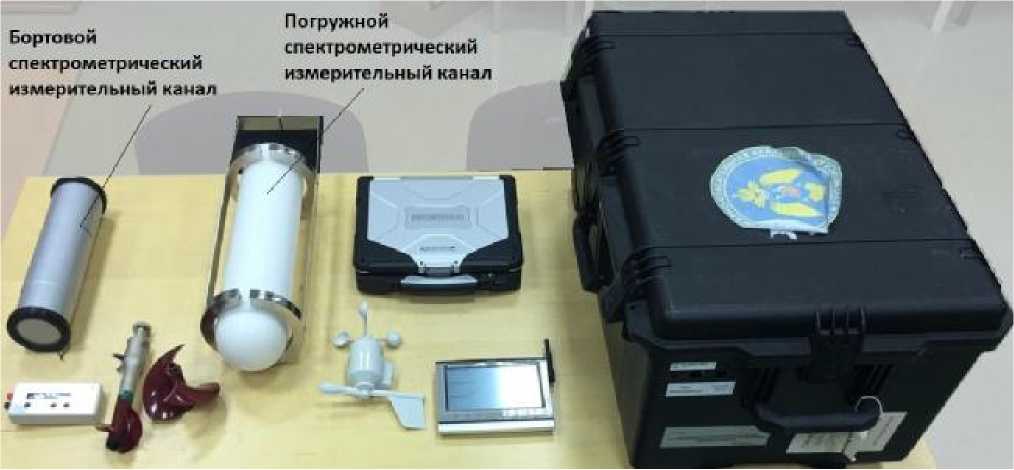

Рисунок 2 - Общий вид ПССВ исполнения 01
Место пломбировки
БПГСД, погружной спектрометр tin а герметичной ннпсупы.
Б СК бортовой cilCHt pcwiBtp 6*« легкого корпуса
ПСК, par рутной амктромощ 6<з герметичной капсулы
Н Место
Nahe-енин знака У1 уткврждвмио _ типа м ПО верам

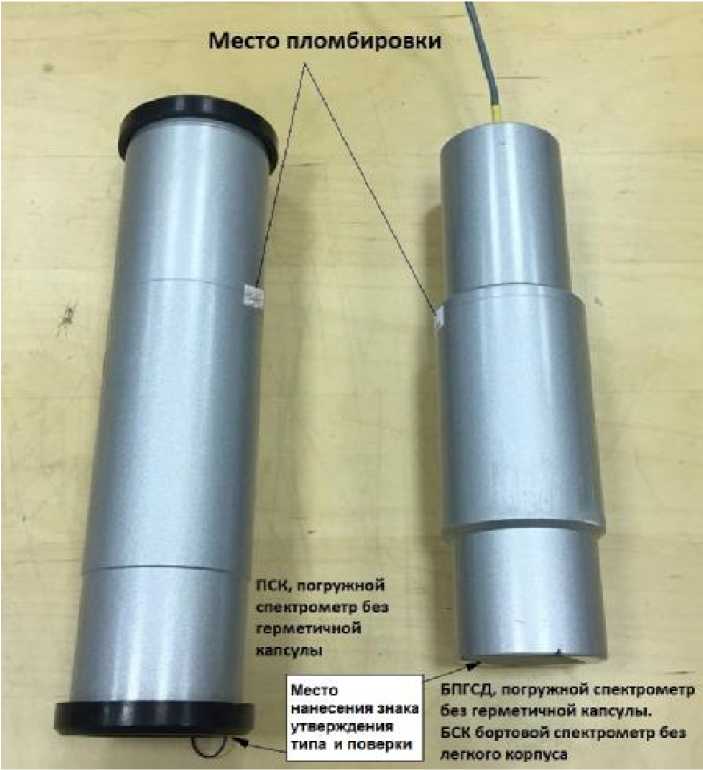

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки и утверждения типа
Таблица 5 - Комплектность ПССВ базового исполнения
|
Наименование |
Обозначение |
Количество |
|
Программно-аппаратный комплекс «Погружная спектрометрическая система для определения радионуклидного состава воды и донных отложений ПССВ» в составе: |
ЛСРН.412131.411-00.00 |
1 компл. |
|
Погружной гамма-спектрометрический датчик автономного комплекса контроля в герметичной титановой капсуле |
ИМЯН.412131.411 |
1 компл. |
|
Блок питания и зарядки аккумуляторных батарей |
ЛСРН.436334.411 |
1 компл. |
|
Устройство управления, отображения, документирования и передачи информации |
ИМЯН.466533.411 |
1 компл. |
|
Программное обеспечение обработки гамма-спектров |
1 компл.1) | |
|
Комплект монтажный и принадлежностей КМЧ |
ЛСРН.412131.411-00.00 КМЧ |
1 компл.2) |
|
Комплект ЗИП одиночный |
ЛСРН.412131.411-00.00 ЗИ |
1 компл.2) |
|
Упаковка |
- |
1 компл. |
|
Формуляр |
ИМЯН.412131.411 ФО |
1 шт. |
|
Руководство по эксплуатации |
ИМЯН.412131.411 РЭ |
1 шт. |
|
Методика поверки |
ЛСРН.412131.411-01.00 МП |
1 шт. |
|
Спецификация программного обеспечения |
ЛСРН.412131.411-00.00 СППО |
1 шт. |
|
инимальный ецификации | |
Таблица 6 - Комплектность ПССВ исполнения 01
|
Наименование |
Обозначение |
Кол-во |
|
Программно-аппаратный комплекс «Погружная спектрометрическая система для определения радионуклидного состава воды и донных отложений ПССВ» в составе: |
ЛСРН.412131.411-01.001/) ЛСРН.412131.411-01.011) |
1 компл. |
|
Блок детектирования спектрометрический бортовой |
ЛСРН.412131.412 |
1 компл. |
|
Блок детектирования спектрометрический погружной |
ЛСРН.412131.4131) |
1 компл. |
|
Блок детектирования спектрометрический погружной |
ЛСРН.412131.4141) |
1 компл. |
|
GPS/ГЛОНАСС приемник |
- |
1 шт. |
|
Устройство питания и передачи данных спектрометров в защищенном кейсе |
ЛСРН.436334.412 |
1 компл. |
|
Устройство управления, отображения, документирования и передачи информации |
ЛСРН.466533.412 |
1 компл. |
|
Комплекс программного обеспечения ГИС «Акватория» |
ЛСРН.412131.411-01.00ПО |
1 компл. |
|
Многофункциональная погодная станция |
- |
1 шт2) |
Продолжение таблицы
|
Наименование |
Обозначение |
Кол-во |
|
Устройство измерения скорости потока |
- |
1 шт.2) |
|
Комплект монтажный и принадлежностей КМЧ |
ЛСРН.412131.411-01.00КМЧ |
1 компл.2) |
|
Комплект ЗИП одиночный |
ЛСРН.412131.411-01.00ЗИ |
1 компл.2) |
|
Упаковка |
- |
1 компл. |
|
Формуляр |
ЛСРН.412131.411-01.00 ФО |
1 шт. |
|
Руководство по эксплуатации |
ЛСРН.412131.411-01.00 РЭ |
1 шт. |
|
Методика поверки |
ЛСРН.412131.411-01.00 МП |
1 шт. |
|
Спецификация программного обеспечения |
ЛСРН.412131.411-01.00 СППО |
1 шт. |
спектрометрическим погружным ЛСРН.412131.413 в капролоновой капсуле, ЛСРН.412131.411-01.01 поставляется с блоком детектирования спектрометрическим погружным ЛСРН.412131.414 в титановой капсуле, определяется договором на поставку
| ||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон энергий регистрируемого гамма-излучения, МэВ |
от 0,05 до 3,0 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной погрешности характеристики преобразования (интегральная нелинейность) спектрометрических каналов, % |
±1 |
|
Относительное энергетическое разрешение по линии гамма-излучения с энергией 661,6 кэВ (Cs-137), %, не более |
10 |
|
Максимальная входная статистическая загрузка, имп/с, не менее |
Т105 |
|
Относительное изменение разрешения по линии гамма-излучения с энергией 661,6 кэВ при максимальной загрузке спектрометрического измерительного канала, %, не более |
15 |
|
Относительное смещение положения пика 661,6 кэВ при максимальной загрузке, %, не более |
1 |
|
Время установления рабочего режима, мин, не более |
30 |
|
Время непрерывной работы:
|
от 10 до 24 не ограничено |
|
Временная нестабильность характеристики преобразования за время непрерывной работы, %, не более |
1 |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 86,0 до 106,7 |
|
1) Относительная влажность устанавливается для БСК | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электропитание погружного спектрометрического канала ПССВ базового исполнения:
|
не нормируется от 187 до 242 (номинальное 220) от 47 до 51 (номинальное 50) |
|
Электропитание бортового и погружного спектрометрических каналов ПССВ исполнения 01 осуществляется от внешнего источника питания постоянного тока напряжением, В |
от 9 до 18 (номинальное 12) |
|
Мощность, потребляемая каждым спектрометрическим каналом, В •А, не более |
2 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Габаритные размеры - погружного спектрометрического канала БПГСД ПССВ базового исполнения, мм, не более: | |
|
- диаметр |
120 |
|
- длина |
600 |
|
- бортового спектрометрического канала БСК ПССВ исполнения 01 без крепления, мм, не более: | |
|
- диаметр |
130 |
|
- длина |
430 |
|
- погружного спектрометрического канала ПСК ПССВ исполнения 01 без обвеса, мм, не более: | |
|
- диаметр |
120 |
|
- длина |
550 |
|
Масса, кг, не более: - погружного спектрометрического канала БПГСД ПССВ базового | |
|
исполнения |
10,0 |
|
3,5 |
|
01 без обвеса |
6,0 |
|
Климатические условия эксплуатации: - температура окружающей среды, °С |
от -5 до +40 |
|
- относительная влажность при температуре +35 °С, % |
до 100 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Погружные элементы ПССВ устойчивы и прочны к воздействию | |
|
качки: | |
|
- с амплитудой, градусов |
±45 |
|
- с периодом, с |
от 7 до 16 |
|
Погружные элементы ПССВ устойчивы и прочны к воздействию: - длительного наклона, градусов |
15 |
|
- кратковременного наклона в течение 3 минут, градусов |
30 |
|
Погружные элементы ПССВ устойчивы и прочны к воздействию синусоидальных вибраций: - в диапазоне частот, Гц |
от 1 до 35 |
|
- с ускорением, м/с2 |
10 |
|
Погружные элементы ПССВ устойчивы к воздействию повышенного давления, возникающего на предельных глубинах погружения, МПа, не более: | |
|
- погружной спектрометрический канал в титановой капсуле |
4 |
|
- погружной спектрометрический канал в капролоновой капсуле |
0,3 |
|
Степень защиты оболочек погружных спектрометрических каналов от доступа к опасным частям, от проникновения воды и твердых предметов по ГОСТ 14254-2015 |
IP68 |
