Номер по Госреестру СИ: 77640-20
77640-20 Комплексы измерительные
(TOUCHLOG)
Назначение средства измерений:
Комплексы измерительные TOUCHLOG (далее по тексту - комплексы) предназначены для непрерывных измерений и регистрации температуры в передвижных транспортных средствах (в полуприцепах и грузовых автомобилях) с целью обеспечения соблюдения необходимых температурных условий транспортировки охлаждённых и замороженных пищевых продуктов, фармацевтической продукции и прочих грузов.

Внешний вид.
Комплексы измерительные
Рисунок № 1

Внешний вид.
Комплексы измерительные
Рисунок № 2

Внешний вид.
Комплексы измерительные
Рисунок № 3

Внешний вид.
Комплексы измерительные
Рисунок № 4

Внешний вид.
Комплексы измерительные
Рисунок № 5

Внешний вид.
Комплексы измерительные
Рисунок № 6
Программное обеспечение
Программное обеспечение (ПО) комплексов состоит из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, которое устанавливается на предприятии-изготовителе во время производственного цикла в память микропроцессора TOUCHLOG. Данное ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
Автономное ПО (WINTRAC) является сервисным программным обеспечением и предназначено для получения и отображения информации об измеряемых параметрах на экране персонального компьютера.
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
MSK |
Номер версии (идентификационный номер) ПО, не ниже |
515.029(*) |
Цифровой идентификатор программного обеспечения |
недоступен |
Примечание: ( * - в номере версии изменяемые цифры только последние две. |
Знак утверждения типа
Знак утверждения типананосится на корпус регистратора комплекса при помощи наклейки, а также на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам измерительным TOUCHLOG
ГОСТ Р 56940-2016 EN 12830:1999 Регистраторы температуры, используемые при транспортировании, хранении и распределении охлажденной, замороженной и глубокой/быстрой заморозки пищевой продукции и мороженого. Испытания, эксплуатационные характеристики, пригодность к применению
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по разделу 3 «Методика поверки» документа TK 61009-12-OP-RU РЭ «Комплексы измерительные TOUCHLOG. Руководство по эксплуатации », утвержденного ФГУП «ВНИИМС» 14.10.2019 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Измерители температуры многоканальные прецизионные МИТ 8 (Регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07); Термометры лабораторные электронные ЛТ-300 (Регистрационный № 61806-15);
Комплексы измерительные iBDL Ревизор (iBDLR-5L) (Регистрационный № 74437-19).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Eliwell Controls s.r.l.», ИталияАдрес: Via Dell'Industria, 15, Zona Industriale Paludi, 32016 Alpago (BL), Italy
Тел./факс: +39 (0437) 986-111 / 989-066
E-mail: techsuppeliwell@invensxs.com
Web-сайт: www.eliwell.com
Заявитель
Общество с ограниченной ответственностью «ИНГЕРСОЛЛ-РЭНД РУС» (ООО «ИНГЕРСОЛЛ-РЭНД РУС»)ИНН 7722094498
Адрес: 123022, г. Москва, ул. Сергея Макеева, дом 13, этаж 5 пом XVIIa
Тел./факс: +7 (495) 933-03-21 / (495) 933-03-24
E-mail: russia@irco.com /
Web-сайт: www.irco.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия комплексов основан на измерении и аналогово-цифровом преобразовании выходных сигналов от датчиков температуры.
Комплексы измерительные TOUCHLOG состоят из регистратора данных в виде электронного блока в пластиковом корпусе с микропроцессором и со встроенным жидкокристаллическим дисплеем, к которому подключаются первичные преобразователи температуры (датчики) термисторного типа (NTC) с номинальным значением сопротивления при температуре плюс 25 °С равным 10 кОм, принцип измерений которых основан на обратной зависимости сопротивления чувствительного элемента (ЧЭ) от измеряемой температуры.
Регистратор измеряет и преобразовывает сопротивление датчиков (в соответствии с характеристикой конкретного типа NTC) в цифровые сигналы, которые индицируются в виде значений температуры на дисплее. Результаты текущих измерений также сохраняются во внутренней памяти устройства с заданным пользователем интервалом.
Для распечатки результатов измерений или архивных данных из памяти устройства комплексы измерительные TOUCHLOG комплектуются встроенным принтером. Результаты измерений можно сохранить на внешний USB-накопитель в формате «pdf» или «txt» с последующей загрузкой для обработки на персональный компьютер.
Регистратор является многоканальным прибором и имеет 6 входных каналов, каждый из которых может быть сконфигурирован для измерения и регистрации температуры, или для регистрации событий (открывание/закрывание двери) в виде дискретных значений.
Монтаж регистраторов может осуществляться внутри кабины в стандартное гнездо DIN (для автомобильной магнитолы) при помощи специального монтажного комплекта, либо снаружи на полуприцепах в защитном корпусе с дверкой. Датчики температуры, а также датчики открывания/закрывания дверей (при необходимости) устанавливаются непосредственно внутри рефрижератора.
Общий вид регистраторов представлен на рисунках 1, 2. Общий вид регистраторов в защитном корпусе представлен на рисунках 3, 4. Общий вид регистратора с подключёнными датчиками температуры кабельного типа представлен на рисунке 5. Общий вид датчика температуры погружного типа в виде металлического зонда с держателем представлен на рисунке 6.

Рисунок 1 - Общий вид регистраторов TOUCHLOG (из комплектации «STANDARD»)

Рисунок 2 - Общий вид регистраторов TOUCHLOG (из комплектации «PREMIUM»)

THERMO KING

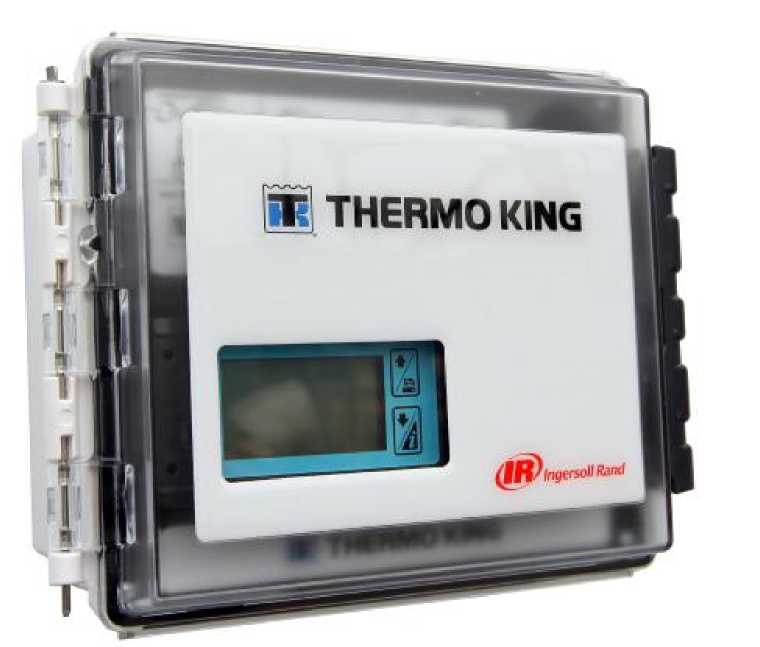

Рисунок 3 - Регистратор в защитном корпусе (для наружного монтажа) в закрытом виде
bi 5

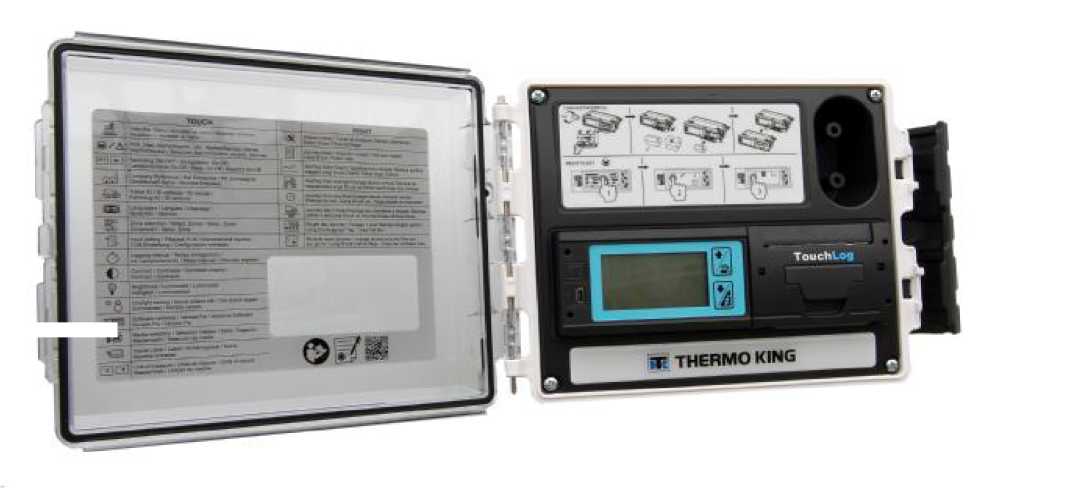

Рисунок 4 - Регистратор в защитном корпусе (для наружного монтажа) в открытом виде

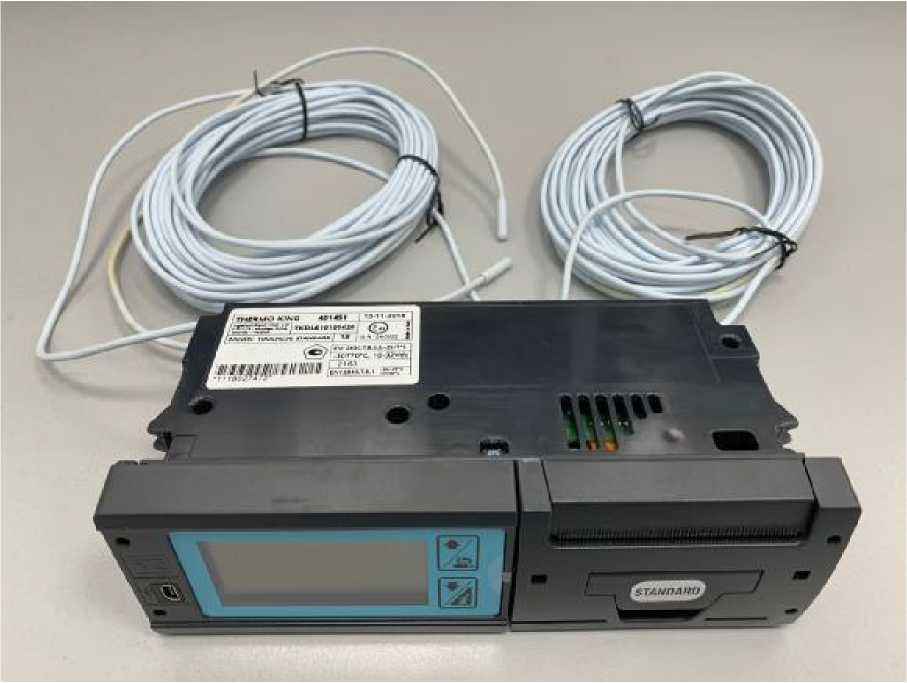

Рисунок 5 - Регистратор TOUCHLOG с 2-мя подключенными датчиками температуры кабельного типа

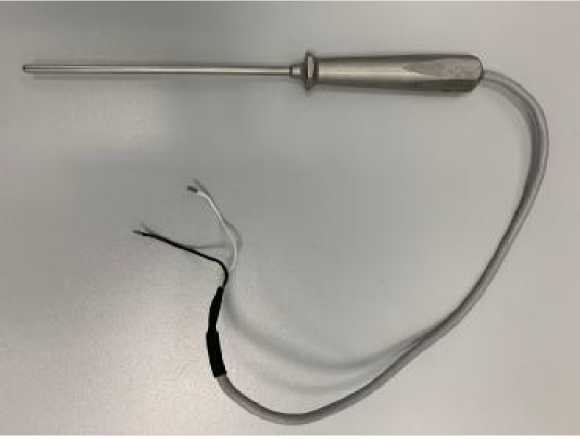

Рисунок 6 - Датчик температуры погружного типа в виде зонда с держателем
Пломбирование комплексов не предусмотрено.
Комплектность комплексов комплектаций «STANDARD» и «PREMIUM» приведены в таблице 4
Таблица 4
Наименование |
Количество |
Примечание |
Регистратор TOUCHLOG |
1 шт. |
- |
Серийный коммуникационный порт |
1 шт. |
для комплектации «STANDARD» |
3 шт. |
для комплектации «PREMIUM» | |
Датчики температуры кабельного типа с кабелем 12 и 18 м |
2 шт. |
- |
Кабель-адаптер USB для подключения внешнего USB накопителя |
1 шт. |
- |
Рулон термобумаги |
1 шт. |
- |
Клеммные колодки |
1 компл. |
- |
Контакт 18ga |
1 шт. |
для комплектации «STANDARD» |
2 шт. |
для комплектации «PREMIUM» | |
Кабель для подключения к регистратору ServiceWatch контроллера SR рефрижераторной установки Thermo King |
1 шт. |
только для комплектации «PREMIUM» |
Датчики температуры кабельного типа с кабелем длиной 2, 12, 18 или 24 м |
4 шт. |
по дополнительному заказу |
Кабель для подключения к ПК (USB-MINIUSB |
1 шт. | |
Термобумага (упаковка 10 рулонов) |
1 шт. |
Наименование |
Количество |
Примечание |
Датчик температуры погружного типа в виде зонда с держателем |
1 шт. |
по дополнительному заказу |
Магнитный датчик открывания/закрывания дверей |
1 шт. | |
Диск с программным обеспечением «WINTRAC» |
1 шт. | |
Руководство по эксплуатации TK 61009-12-OP-RU РЭ |
1 экз. |
- |
Метрологические и основные технические характеристики комплексов приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение характеристики |
Диапазон измерений температуры, °С |
от -30 до +30 |
Пределы допускаемой абсолютной погрешности измерений температуры, °С:
|
±1,0 ±0,5 ±1,0 |
Разрешающая способность при измерении температуры, °С |
0,1 |
Рабочие условия эксплуатации:
|
от -30 до +70 (от -20 до +55 - при работе встроенного принтера и при считывании показаний с ж/к дисплея); не более 85; до 100 (в защитном корпусе) |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение характеристики |
Значения максимального потребляемого тока: - при 12 В постоянного тока для операций вывода на печать, А |
2,2 |
- при 12 В постоянного тока для операций записи, мА |
180 |
- при 24 В постоянного тока для операций вывода на печать, А |
1,2 |
- при 24 В постоянного тока для операций записи, мА |
100 |
- в дежурном режиме (12 или 24 В), мА |
10 |
Напряжение питания от источника постоянного тока, В |
от 10,5 до 32 |
Максимально потребляемая мощность (при напряжении питания постоянного тока 24 В и при работающем встроенном принтере), ВА |
28,8 |
Интервал записи результатов измерений во внутреннюю память |
от 1 до 60 |
электронного блока, мин |
(с шагом в 1 мин) |
Наименование характеристики |
Значение характеристики |
Габаритные размеры, мм, не более:
-датчик температуры кабельного типа:
|
91x187x61 04,8x152; 460 05x20; 12000, 18000; 2000, 24000 (по дополнительному заказу) |
Масса регистратора комплекса, кг, не более |
0,39 |
Объем внутренней памяти регистратора комплекса, Мб |
8^ |
Средний срок службы, лет, не менее |
5 |
Средняя наработка до отказа, ч, не менее |
40000 |
Примечание к таблице 3: ( * - Данного объема достаточно для записи данных от 6-ти входов с 15-ти минутным интервалом регистрации в течение 1 года. |
