Сведения о средстве измерений: 77644-20 Манометры

Номер по Госреестру СИ: 77644-20
77644-20 Манометры
(МВ)

Назначение средства измерений:
Манометры серии МВ (далее по тексту - манометры) предназначены для измерений избыточного давления высоковязких, кристаллизующихся или загрязненных сред.

Внешний вид. Манометры, http://oei-analitika.ru рисунок № 1

Внешний вид.
Манометры
Рисунок № 1

Внешний вид. Манометры, http://oei-analitika.ru рисунок № 2

Внешний вид.
Манометры
Рисунок № 2

Внешний вид. Манометры, http://oei-analitika.ru рисунок № 3

Внешний вид.
Манометры
Рисунок № 3

Внешний вид. Манометры, http://oei-analitika.ru рисунок № 4

Внешний вид.
Манометры
Рисунок № 4

Внешний вид. Манометры, http://oei-analitika.ru рисунок № 5

Внешний вид.
Манометры
Рисунок № 5

Общие сведения

Дата публикации - 01.04.2020
Срок свидетельства - 25.02.2030
Номер записи - 176514
ID в реестре СИ - 1140702
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

МВ модель MB801, МВ, МB800, исполнение MB800, Без модификации, АВВ мод. AISI 316, Wika MB800, VB800, tema VB800, Tema, MВ, MBS861, MBS860, MB805, MB801, MB800, MB 807, MB, -,

Производитель

Изготовитель - Фирма "Te.ma. S.r.l."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

V_2 Кто поверит (по типу СИ)

Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.

Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"

В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2162
Выдано извещений - 10
Кол-во периодических поверок - 562
Кол-во средств измерений - 1745
Кол-во владельцев - 20
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 715 дн.

Приказы РСТ, где упоминается данный тип СИ

№390 от 2020.02.25 Об утверждении типов средств измерений 113

№836 от 2024.03.28 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)

Наличие аналогов СИ: Манометры (МВ)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Te.ma. S.r.l."

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
32029-06 01.07.2011	Манометры, PI Фирма "Te.ma. S.r.l." (ИТАЛИЯ )		1 год
32030-06 01.07.2011	Термопреобразователи сопротивления платиновые, TR Фирма "Te.ma. S.r.l." (ИТАЛИЯ )		2 года
32031-06 01.07.2011	Преобразователи термоэлектрические, TC Фирма "Te.ma. S.r.l." (ИТАЛИЯ )		2 года
40774-09 01.07.2014	Термометры сопротивления, CT8-21 Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ	2 года
40775-09 01.07.2014	Термометры манометрические, TM800 Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ	2 года
40833-09 01.08.2014	Манометры показывающие, MB800 Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ	1 год
64703-16	Термометры манометрические, TM809 Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ	2 года
64704-16	Термометры манометрические, TM809 Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ	2 года
64717-16	Манометры показывающие, MB801 Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ	1 год
64718-16	Манометры показывающие, MB801 Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ	1 год
64719-16	Манометры показывающие, MB801 Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ	1 год
67616-17	Манометр мембранный показывающий, MDM1205/100 Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ	1 год
67619-17	Манометр мембранный показывающий, MDM1205/100 Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ	1 год
76711-19 29.11.2029	Термометры биметаллические, TB900 Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ МП	2 года
76831-19 10.12.2029	Термометры манометрические, ТМ Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ МП	2 года
77645-20 25.02.2030	Манометры, серии МС1100 Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ МП	2 года
77644-20 25.02.2030	Манометры, МВ Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ МП	2 года
77760-20 03.03.2030	Манометры мембранные, ММ900 Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ МП	2 года
77730-20 03.03.2030	Дифманометры, MD Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ МП	2 года
78028-20 22.04.2030	Манометры контрольные, MB800CA Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ МП	2 года
78314-20 29.05.2030	Термопреобразователи сопротивления, CT Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ МП	2 года
78313-20 29.05.2030	Преобразователи термоэлектрические, CT Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ МП	2 года
83492-21 26.10.2026	Датчики температуры сопротивления, СТ8-80 Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ МП	2 года

SO_1 Типы ГСО в ФГИС АРШИН по годам (год, кол-во)

Бесплатный

Кто поверяет Манометры (МВ)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО "ИНФРАСТРУКТУРА ТК" (RA.RU.312735)		MB800	2		0	2	0	2	0	2
ООО ИК "СИБИНТЕК" (RA.RU.311951)		MB800 МВ800 tema VB800 Wika MB800 VB800 MB801	23		0	23	0	23	0	23
ООО "МЕТРОСЕРВИС" (RA.RU.312120)		MBS860 MB 807	40		40	0	0	7	7	0
ООО "НМОП" (RA.RU.311359)		MB800 мод. МВ 801	5		3	0	0	3	3	0
ООО «МетрЛифтСервис» (RA.RU.314115)		серии МВ исп. MBP800	4		0	4	0	4	0	4
ПАО "КУЙБЫШЕВАЗОТ" (RA.RU.311334)		MBS861 Tema	19		0	19	2	19	0	19
ПАО "ТАНТК ИМ. Г.М. БЕРИЕВА" (RA.RU.312718)		-	16		0	16	0	3	0	3
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494)	РСТ	Нет модификации	3		0	3	0	3	0	3
АО "ГАЗПРОМ ГАЗОРАСПРЕДЕЛЕНИЕ ЛИПЕЦК" (RA.RU.311631)		МВ1-100	2		0	2	0	2	0	2
ООО "ИНЭКС СЕРТ" (RA.RU.312302)		МВ801 МВ807 МВ501 МВS861 Нет модификации серии МВ исполнение МВ501 серии MB исп. MB801 МВ модель MB801 серии МВ исп. MB501 серии МВ исп. MB807	723		457	0	0	457	457	0
ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467)	РСТ	МВ MB800	13		0	13	0	13	0	13
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483)	РСТ	MB800	2		0	2	0	2	0	2
ООО "ПРОММАШ ТЕСТ" (RA.RU.311368)		MB801 MB805 МВ801 MBS861 серии МВ исп. MBS861 серии МВ исп. MB802 серии МВ исп. MB801 серии МВ исп. MB807 серии МВ исп. MB804	633		449	0	0	449	449	0
ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476)	РСТ	Нет модификации Поверка	59		0	59	0	41	0	41
ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222)	РСТ	МВ	14		0	14	0	14	0	14
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429)	РСТ	МВ	9		0	9	0	9	0	9
КАО "АЗОТ" (RA.RU.312410)		МВ801 МВ800 МВ807 МВ	46	3	0	46	0	46	0	46
ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391)	РСТ	мод. МВ	1		0	1	0	1	0	1
ФКУ ЦБИТ МЧС РОССИИ (РОСС RU.0001.310355)		МВ	7		0	7	0	0	0	0
ФБУ "Краснодарский ЦСМ" (RA.RU.311441)	РСТ	МВ-826	3		0	3	0	3	0	3
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499)	РСТ	Нет модификации	10		0	10	1	10	0	10
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740)		серии МВ исп. MB801 серии МВ исп. MB807 серии МВ исп. MBS860 серии МВ исп. MBS861 серии МВ исп. MB802 серии МВ исп. MBS865 МВ	216	19	118	98	1	216	118	98
Филиал ПАО "ОАК" - КнААЗ им. Ю.А. Гагарина (RA.RU.310524)		Нет модификации МВ-100М	4	1	0	4	1	4	0	4
ООО "АВТОМАТИКА-СЕРВИС" (RA.RU.312514)		MB800 МB800	40	33	13	27	0	40	13	27
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)	РСТ	МВP800	7		0	7	0	0	0	0
ООО "ФЕРРАТА" (RA.RU.310646)		исполнение MB800	32	19	0	32	1	32	0	32
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315)	РСТ	АВВ мод. AISI 316 Без модификации	123	123	68	55	4	123	68	55
ПАО "СЕВЕРСТАЛЬ" (RA.RU.311612)		MB	2		0	2	0	2	0	2
ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504)	РСТ	МВ	2		0	2	0	2	0	2
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503)	РСТ	МВ MB MВ	7	7	0	7	0	7	0	7
ООО "СНЭМА-СЕРВИС" (RA.RU.312260)		серия МВ исполнение МВ800	3	3	0	3	0	3	0	3
АО "ВМЗ" (RA.RU.311691)		МВ	28	22	0	28	0	28	0	28
ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475)	РСТ	МВ	59		0	59	0	59	0	59
ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469)	РСТ	исполнение MB800	5		0	5	0	5	0	5

Стоимость поверки Манометры (МВ)

Организация, регион	Стоимость, руб	Средняя стоимость
ФБУ Вологодский ЦСМ Вологодская область	185	203
ФБУ НИЦ ПМ-Ростест Москва	155	203
ФБУ НИЦ ПМ-Ростест Москва	80	203
ООО «Метрологический сервис» (Метросервис) Москва	300	203
ФБУ Ярославский ЦСМ Ярославская область	297	203

Программное обеспечение

отсутствует.

Знак утверждения типа

наносится на корпус манометра наклейкой, на эксплуатационную документацию -типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к манометрам серии МВ

Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»

Техническая документация компании-изготовителя «Te.ma. S.r.l.» Италия

Поверка

осуществляется по документу МИ 2124-90 «ГСИ. Манометры, вакуумметры,

мановакуумметры, напоромеры, тягонапоромеры показывающие и самопишущие. Методика поверки».

Основные средства поверки:

Преобразователи давления эталонные ПДЭ-020И (регистрационный номер в Федеральном информационном фонде 58668-14);

Манометры грузопоршневые МП (регистрационный номер в Федеральном информационном фонде 52189-16).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус манометров и (или) в паспорт.

Изготовитель

Фирма «Te.ma. S.r.l. » Италия
Адрес: 21020 Ternate (VA)- Via Baranchina 4, Italia
Тел.: +39-0332 960787
Факс: + 39-0332 961089
Web-сайт: www.temavasconi.com
E-mail: info@temavasconi.com

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»
(ООО «ПРОММАШ ТЕСТ»)
Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6
Тел.: +7 (495) 481-33-80
E-mail: info@prommashtest.ru

Принцип действия манометра основан на зависимости упругой деформации чувствительного элемента трубки Бурдона от давления, подаваемого внутрь этого элемента.

Перемещение конца чувствительного элемента преобразуется в угловое перемещение показывающей стрелки.

Манометры выпускаются исполнений MB400, MBP800, MB800, MBS860, MB500 отличающиеся диапазонами измерений и массо - габаритными параметрами. Манометры выпускаются во взрывозащищенном корпусе.

Корпус манометра изготовлен из нержавеющей стали для моделей MB800 и MBS860. Корпус манометров изготовлен из пластика для моделей MB400 и MBP800.

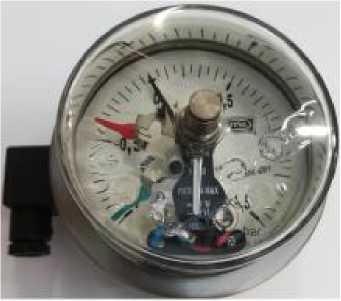

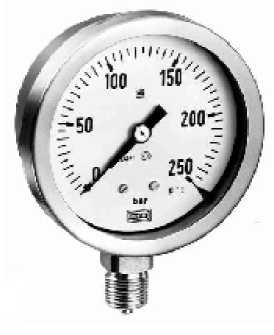

Общий вид манометров серии МВ приведен на рисунках 1 - 5. Пломбирование манометров не предусмотрено.

Внешний вид. Манометры (МВ), http://oei-analitika.ru

Рисунок 1 - Общий вид манометров исполнения MB400

Рисунок 2 - Общий вид манометров исполнения MBP800

Рисунок 3 - Общий вид манометров исполнения MB800

Рисунок 4 - Общий вид манометров исполнения MBS860

Рисунок 5 - Общий вид манометров исполнения MB500

Программное обеспечение отсутствует.

Комплектность манометров приведена в таблице 3.

Таблица 3 - Комплектность манометров

Наименование	Обозначение	Количество
Манометр серии МВ	-	1 шт.
Паспорт	МВР800.00.001.ПС	1 экз.

Основные метрологические и технические характеристики манометров приведены в таблицах 1-2.

Таблица 1 - Основные метрологические характеристики манометров

Наименование характеристики	Значение
Верхние пределы измерений избыточного давления, бар (МПа)**	0,6 (0,06); 1 (0,1); 1,6 (0,16); 2,5 (0,25); 4 (0,4); 6 (0,6); 10 (1,0); 16 (1,6); 25 (2,5); 40 (4,0); 60 (6,0); 100 (10); 160 (16); 250 (25); 315 (31,5); 400 (40); 600 (60); 1000 (100)
Нижний предел измерений избыточного давления, бар	0
Верхний предел измерений давления разрежения, бар (МПа)	-1 (-0,1)
Нижний предел измерений давления разрежения, бар (МПа)	0,6 (0,06)
Предельная допустимая перегрузка давления, % от ВПИ	115
Класс точности**	0,6; 1; 1,6
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности, %	±0,6; ±1; ±1,6
Вариация показаний, %	0,6; 1; 1,6
Пределы допускаемой дополнительной погрешности измерений давления, % вызванной изменением температуры окружающего воздуха от + 15 до +25°С в диапазоне рабочих температур на каждые 10 °С, %	±0,005
Примечание: * только для моделей MBP800, MB800, MBS860 ** конкретные значения указаны в эксплуатационных документах

Таблица 2 - Основные технические характеристики манометров

Наименование характеристики	Значение
Степень защиты от воздействий окружающей среды	IP55 IP65
Габаритные размеры (высота ^х диаметр корпуса), мм, не более - MB400; - MBP800; - MB800; - MBS860 - MB500	144x144 166x130 245x200 115x150 143x100; 193x150
Масса, кг, не более	3,25
Резьба для присоединения к источнику давления	1/2” NPT/ BSP/M20x1,5
Условия эксплуатации: - диапазон температуры окружающей среды для манометров: o с заполнением глицерином, С o с заполнением силиконом, С с заполнением фторуглеродным маслом, ⁰С без заполнения, ⁰С - диапазон атмосферного давления окружающей среды, кПа - диапазон относительной влажности окружающей среды, %	от -15 до +65 от -45 до +65 от -60 до +60 от -30 до +60 от 84 до 106,7 от 30 до 85
Маркировка взрывозащиты	Ex II 2G Ex h IIC T6..T2 Gb X , II 2D Ex h IIIC IIGb c IIC T6...T4
Средняя наработка на отказ, ч	50000
Средний срок службы, лет	10
