Сведения о средстве измерений: 76831-19 Термометры манометрические

Номер по Госреестру СИ: 76831-19
76831-19 Термометры манометрические
(ТМ)

Назначение средства измерений:
Термометры манометрические ТМ (далее по тексту - термометры) предназначены для измерений температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу термобаллона или защитной гильзы.

Внешний вид. Термометры манометрические, http://oei-analitika.ru рисунок № 1

Внешний вид.
Термометры манометрические
Рисунок № 1

Внешний вид. Термометры манометрические, http://oei-analitika.ru рисунок № 2

Внешний вид.
Термометры манометрические
Рисунок № 2

Внешний вид. Термометры манометрические, http://oei-analitika.ru рисунок № 3

Внешний вид.
Термометры манометрические
Рисунок № 3

Общие сведения

Дата публикации -
Срок свидетельства - 10.12.2029
Номер записи -
ID в реестре СИ - 1011145
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТМ исп. TM805, ТМ 801, ТМ, Нет модификации, мод. ТМ809, мод. ТМ807, мод. ТМ800, мод. TM810, мод. TM807, мод. TM800, Манометр технический ТМ-100, исполнение TB910, исп. TM801, TM806, TM805, TM801, TM исп. TM805, te.ma, JP56, -,

Производитель

Изготовитель - Фирма "Te.ma. S.r.l."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

RT_8 Организации-поверители счетчиков электрической энергии (первичный рынок - первичные поверки)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 495
Выдано извещений - 11
Кол-во периодических поверок - 229
Кол-во средств измерений - 337
Кол-во владельцев - 21
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 712 дн.

Приказы РСТ, где упоминается данный тип СИ

№2966 от 2019.12.10 Об утверждении типов средств измерений

№820 от 2024.03.27 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (16)

Наличие аналогов СИ: Термометры манометрические (ТМ)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Te.ma. S.r.l."

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
32029-06 01.07.2011	Манометры, PI Фирма "Te.ma. S.r.l." (ИТАЛИЯ )		1 год
32030-06 01.07.2011	Термопреобразователи сопротивления платиновые, TR Фирма "Te.ma. S.r.l." (ИТАЛИЯ )		2 года
32031-06 01.07.2011	Преобразователи термоэлектрические, TC Фирма "Te.ma. S.r.l." (ИТАЛИЯ )		2 года
40774-09 01.07.2014	Термометры сопротивления, CT8-21 Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ	2 года
40775-09 01.07.2014	Термометры манометрические, TM800 Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ	2 года
40833-09 01.08.2014	Манометры показывающие, MB800 Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ	1 год
64703-16	Термометры манометрические, TM809 Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ	2 года
64704-16	Термометры манометрические, TM809 Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ	2 года
64717-16	Манометры показывающие, MB801 Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ	1 год
64718-16	Манометры показывающие, MB801 Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ	1 год
64719-16	Манометры показывающие, MB801 Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ	1 год
67616-17	Манометр мембранный показывающий, MDM1205/100 Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ	1 год
67619-17	Манометр мембранный показывающий, MDM1205/100 Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ	1 год
76711-19 29.11.2029	Термометры биметаллические, TB900 Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ МП	2 года
76831-19 10.12.2029	Термометры манометрические, ТМ Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ МП	2 года
77645-20 25.02.2030	Манометры, серии МС1100 Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ МП	2 года
77644-20 25.02.2030	Манометры, МВ Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ МП	2 года
77760-20 03.03.2030	Манометры мембранные, ММ900 Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ МП	2 года
77730-20 03.03.2030	Дифманометры, MD Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ МП	2 года
78028-20 22.04.2030	Манометры контрольные, MB800CA Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ МП	2 года
78314-20 29.05.2030	Термопреобразователи сопротивления, CT Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ МП	2 года
78313-20 29.05.2030	Преобразователи термоэлектрические, CT Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ МП	2 года
83492-21 26.10.2026	Датчики температуры сопротивления, СТ8-80 Фирма "Te.ma. S.r.l." (ИТАЛИЯ )	ОТ МП	2 года

OW_14 Поверка в динамике по нескольким владельцам СИ

В отчете показаны поверки по организациям, где они выступают в качестве собственников СИ.
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ. Для этих целей в отчете сделана возможность выбора одновременно нескольких организаций.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.

Бесплатный

Кто поверяет Термометры манометрические (ТМ)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО ИК "СИБИНТЕК" (RA.RU.311951)		ТМ/623/05 ТМ 801	16	15	0	16	0	16	0	16
ООО "НМОП" (RA.RU.311359)		мод. TM800 мод. ТМ809 мод. ТМ807 исп. TM801	32	5	32	0	0	32	32	0
ООО "ПРИБОР-РЕМОНТ" (RA.RU.311586)		ТМ3 JP56	3		0	0	0	2	0	0
ФБУ "СЕВЕРО-ОСЕТИНСКИЙ ЦСМ" (RA.RU.311509)	РСТ	ТМ	11		0	11	0	0	0	0
ООО "ВЕПРЕСУРС" (RA.RU.310656)		ТМ ТМ-100	7		0	7	0	7	0	7
АО "ЦЭНКИ" (RA.RU.311727)		ТМ5	5		0	5	0	5	0	5
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494)	РСТ	ТМ800	17		0	17	2	17	0	17
АО "АВИААГРЕГАТ" (RA.RU.330330)		ТМ-6 ТМ-3 ТМ-5	8		2	6	0	8	2	6
ООО "ИНЭКС СЕРТ" (RA.RU.312302)		ТМ806 ТМ807 Нет модификации исполнение TB910 мод. TM807 TM805 TM исп. TM805 ТМ исп. TM805 ТМ мод. TM806 ТМ мод. TM807	153		98	0	0	98	98	0
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306)	РСТ	TM801 Нет модификации -	30		0	30	0	30	0	30
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483)	РСТ	ТМ	1		0	1	0	1	0	1
ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576)	РСТ	ТМ	2		0	2	0	1	0	1
ООО "ПРОММАШ ТЕСТ" (RA.RU.311368)		ТМ мод. TM807	1		1	0	0	1	1	0
ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476)	РСТ	ТМ te.ma Нет модификации	39		0	39	3	21	0	21
ФБУ "КАБАРДИНО-БАЛКАРСКИЙ ЦСМ" (RA.RU.311487)	РСТ	ТМ	5		0	5	0	0	0	0
ФБУ "СЕВАСТОПОЛЬСКИЙ ЦСМ" (RA.RU.310577)	РСТ	ТМ	9		0	9	0	9	0	9
ООО "МЕТРОСТАНДАРТ" (RA.RU.312729)		ТМ5	1		0	1	0	1	0	1
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499)	РСТ	Нет модификации ТМ800	12		0	12	6	12	0	12
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740)		ТМ ТМ мод. TM807	3		2	1	0	3	2	1
ООО "ИМЦ" (RA.RU.311684)		мод. ТМ800 мод. TM807 мод. TM810	27		27	0	0	0	0	0
ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380)	РСТ	ТМ	59		0	59	0	59	0	59
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315)	РСТ	ТМ804	14	14	7	7	0	14	7	7
ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222)	РСТ	ТМ100	1	1	0	1	0	1	0	1
ООО НПП "ИМЦ" (RA.RU.314585)		ТМ800 TM806	39	1	39	0	0	0	0	0

Стоимость поверки Термометры манометрические (ТМ)

Организация, регион	Стоимость, руб	Средняя стоимость
ФБУ Липецкий ЦСМ Липецкая область	586	1006
ФБУ Мурманский ЦСМ Мурманская область	1426	1006

Программное обеспечение

отсутствует.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом

Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к термометрам манометрическим ТМ

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 16920-93 Термометры и преобразователи температуры манометрические. Общие технические требования и методы испытаний.

Техническая документация фирмы «Te.ma. S.r.l.» Италия

Поверка

осуществляется по документу МП-ИНС-14/10-2019 «Термометры манометрические ТМ. Методы и средства поверки» утвержденному ООО «ИНЭКС СЕРТ» «10» октября 2019 г.

Основные средства поверки:

-Термометр сопротивления платиновый вибропрочный эталонный ПТСВ-9-2 (Регистрационный № 65421-16);

- Термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
- Измеритель температуры многоканальный прецизионный МИТ 8 (Регистрационный № 19736-11);
- Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07);
- Калибратор температуры КТ-3 (Регистрационный № 50907-12);
- Калибратор температуры эталонный Элемер-КТ-650Н (Регистрационный №53005-13).

Допускается применения аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Изготовитель

Фирма «Te.ma. S.r.l.», Италия
Адрес: 21020 Ternate (VA)- Via Baranchina 4, Italia
Тел.: +39 0332 960787
Факс: + 39 0332 961089
Web-сайт: www.temavasconi.com
E-mail: info@temavasconi.com

Испытательный центр

Общество с ограниченной ответственностью «ИНЭКС СЕРТ» (ООО «ИНЭКС СЕРТ») Адрес: 125315, г. Москва, ул. Часовая, д.9А, помещение 27А
Тел.: +7 (495) 664-23-42
Web-сайт: http://www.inexcert.ru
E-mail: info@inexcert.ru

Принцип работы термометров основан на зависимости между температурой и давлением термометрического вещества - инертного газа, находящегося в герметично замкнутой манометрической термосистеме. Под воздействием температуры на термобаллон термометра изменяется давление внутри манометрической термосистемы и под действием давления происходит раскрутка пружины, связанной со стрелкой отсчетного устройства.

Термометры относятся к показывающим стрелочным приборам погружного типа.

Термометры конструктивно состоят из корпуса, в котором размещены: циферблат, закрытый стеклянным защитным экраном, кинематический механизм со стрелкой, и манометрической термосистемы, заполненной инертным газом, с чувствительным элементом, помещённым в защитную трубку (термобаллон). Термометры изготавливаются с тыльным и радиальным креплением корпуса или с капилляром. Термобаллон и капилляр изготовлены из нержавеющей стали AISI 316. Для усиления устойчивости к вибрациям и к низким температурам корпус термометра может быть заполнен демпфирующей жидкостью.

Термометры имеют исполнения, серии ТМ800: мод. TM801, ТМ802, ТМ803, ТМ804, ТМ805, ТМ806, ТМ807, ТМ808, ТМ809, ТМ810, серии ТМ700: мод. 701/S, 701/M; серии ТМ400: мод. TM401, ТМ402, ТМ403, различающиеся по диапазону измерений температуры, по конструкции и длине капилляра, по длине и диаметру термобаллона, связью термобаллона с корпусом, монтажными приспособлениями и массогабаритными параметрами. На шкалы термометров могут быть дополнительно нанесены значения в градусах Фаренгейта. Монтаж термометров на объектах измерений осуществляется при помощи фланцев, штуцеров или с использованием защитных гильз, предохраняющих термобаллон термометра от воздействия агрессивных сред.

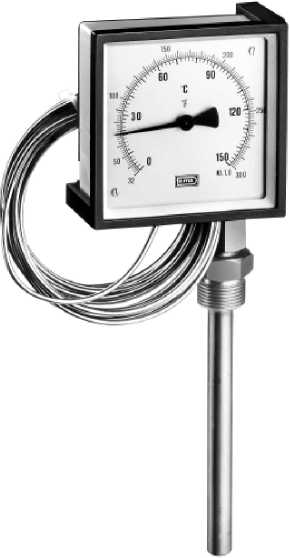

Общий вид термометров приведен на рисунке 1.

Внешний вид. Термометры манометрические (ТМ), http://oei-analitika.ru

ТМ 800

ТМ 400

ТМ 700

Рисунок 1- Общий вид термометров

Программное обеспечение отсутствует.

Комплект поставки термометров приведен в таблице 3.

Таблица 3 - Комплект поставки термометров манометрических ТМ

Наименование	Обозначение	Количество
Термометр манометрический ТМ	-	1 шт.
Технический паспорт	ТМХ¹⁾00.002.ПС	1 экз.
Методика поверки	МП-ИНС-14/10-2019	1 экз.
1) Х - обозначение серии (4, 7 или 8)

термометров приведены в таблице 1.

Таблица 1 - Основные метрологические и технические характеристики термометров

Наименование характеристики	Значение
Диапазон измерений температуры (диапазон температурной шкалы), °C¹⁾	от -200 до +400, от -200 до +100, от -120 до +40, от -80 до +40, от -40 до +80, от -40 до +60, от -30 до +50, от -20 до +120, от -20 до +60, от -20 до +80, от -20 до +40, от 0 до +60, от 0 до +100, от 0 до +120, от 0 до +150, от 0 до +160, от 0 до +200, от 0 до +250, от 0 до +300, от 0 до +400, от 0 до +500, от 50 до +450, от 100 до +400, от 100 до +500, от 200 до +600, от 300 до +700, от 0 до +650, от 50 до +600
Цена деления шкалы термометра, °С¹⁾	1;2;5;10
Пределы допускаемой приведенной погрешности измерений, % от диапазона измерений температуры	±1
Вариация показаний, %	±1
Рабочие условия эксплуатации термометров: - температура окружающего воздуха, ^о С¹⁾ - относительная влажность окружающего воздуха (без конденсации), %	от -25 до +65 (от -60 до +60, от -50 до +65 по спец. заказу) до 90
Диаметр корпуса¹⁾, мм, не более	63, 80, 100, 125, 150, 200

Наименование характеристики	Значение
Габаритные размеры корпуса¹-*, мм, не более
- ширина	144, 96
- длина	144, 96, 72
Диаметр термобаллона¹*, мм, не более	6, 8, 9, 10, 11, 12
Степень защиты по ГОСТ 14254-15	IP 55, 65
Масса, кг, не более	5
Средний срок службы, лет, не менее	10
Средняя наработка до отказа, ч	90000
Примечание:
- Конкретное значение указано в паспорте на термометр;

Таблица 2 - Способы крепления термобаллона

ТМ801

ТМ802

ТМ803

ТМ80

ТМ809

ТМ805,

ТМ806,

ТМ807,

ТМ808,

ТМ810

ТМ401,

ТМ402,

ТМ403

ТМ701/8,

ТМ701/М

Жесткое радиальн ое

Радиаль

ное накл. 45°

Радиальн ое накл.

90°

Осево е

Осевое с наклонны м механизмо м

Гибкий с удлиненны м капилляро м

Гибкий с удлиненн ым капилляр ом

Жесткое радиальн ое креплени е
