Номер по Госреестру СИ: 60140-15
60140-15 Датчики линейных перемещений
(ПЛЦ 007)
Назначение средства измерений:
Датчики линейных перемещений ПЛЦ 007 (далее - датчики) предназначены для измерения линейных перемещений и преобразования их в сопротивление.

Внешний вид.
Датчики линейных перемещений
Рисунок № 1

Внешний вид.
Датчики линейных перемещений
Рисунок № 2

Внешний вид.
Датчики линейных перемещений
Рисунок № 3
Знак утверждения типа
Знак утверждения типа наносится на титульных листах эксплуатационной документации.Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам ПЛЦ 007 Технические условия СДАИ.402161.023 ТУ
Поверка
Поверкаосуществляется по документу СДАИ. 402161.023 МП «Датчик линейных перемещений ПЛЦ 007. Методика поверки », утвержденному ОАО «НИИФИ» 12.11.2014 г.
Основные средства поверки:
-
- омметр цифровой Щ 34 (госреестр № 4274-74; диапазон измеряемых сопротивлений от 1 мОм до 1 ГОм, класс точности (0,02/0,005-0,5/0,1));
-
- осциллограф универсальный С1-96 (госреестр № 8256-81; диапазон от 4 мкВ до 400 В, погрешность ± 5 %, 0,8мкс-1с, погрешность ± 3 %);
-
- источник питания постоянного тока Б5-45 (госреестр № 5965-77; диапазон от 0,1 до 49,9 В, погрешность ± (0,5 % иусг. + 0,1 % Umax) В, диапазон от 0,001 до 0,499 А, погрешность ± (1,0 % I уст. + 0,2 % Imax) мА);
-
- набор гирь 4-го класса Г 4 (госреестр № 202-49; диапазон измерений от 0,1 до 1111,1 г, класс точности 4);
-
- весы настольные циферблатные ВНЦ-2м (госреестр № 17132-98; диапазон измерений от 10 до 2000 г, погрешность ± 3 г);
-
- штангенциркуль ШЦ (госреестр № 24156-02; диапазон измерений от 0 до 250 мм, погрешность ± 0,05 мм);
-
- штангенциркуль ШЦ (госреестр № 24156-02; диапазон измерений от 0 до 400 мм, погрешность ± 0,1 мм).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Акционерное общество «Научно-исследовательский институт физических измерений » (АО «НИИФИ»)
ИНН 5836636246
Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10
Телефон: (8412) 56-55-63
Факс: (8412) 55-14-99
Е-mail: info@niifi.ru
Испытательный центр
Открытое акционерное общество «Научно-исследовательский институт физических измерений» (Центр испытаний средств измерений ОАО «НИИФИ»)
Адрес: 440026, г. Пенза, ул. Володарского д. 8/10
Телефон: (8412) 56-26-93
Факс: (8412) 55-14-99
Датчик ПЛЦ 007 потенциометрического типа с аналоговым выходным сигналом (сопротивление) выполнен в моноблочном исполнении, имеет два независимых электрических канала, элемент, воспринимающий входной параметр (перемещение), в виде каната.
Датчик состоит из:
-
- алюминиевого корпуса, плат, являющихся несущими элементами конструкции;
-
- резистора переменного СП5-21В-2 (чувствительный элемент), состоящего из двух секций и осуществляющего преобразование перемещения в изменение сопротивления по двум независимым каналам;
-
- барабана с расположенной внутри его спиральной заводной пружины, обеспечивающей возвратное движение каната в преобразователь;
-
- каната с серьгой для связи с подвижным блоком изделия;
-
- редуктора;
-
- платы печатной с регулировочными резисторами, обеспечивающей получение единой градуировочной характеристики с каждого выходного канала датчика;
-
- вилки СНЦ 28, установленной на корпусе датчика и предназначенной для съема информации с преобразователя и подачи напряжения питания;
-
- упора для ограничения перемещений каната в преобразователь.
Датчик жестко крепится на неподвижном блоке изделий. Связь с подвижным блоком изделия осуществляется с помощью каната. При перемещении блоков изделия относительно друг друга происходит вытягивание каната с датчика, одновременно происходит завод пружины. Вращение барабана через редуктор передается на ось переменного резистора. При вытягивании каната происходит изменение выходного сопротивления каждого канала датчика.
Общий вид датчика представлен на рисунке 1.
Габаритно-установочные размеры датчика представлены на рисунке 2.

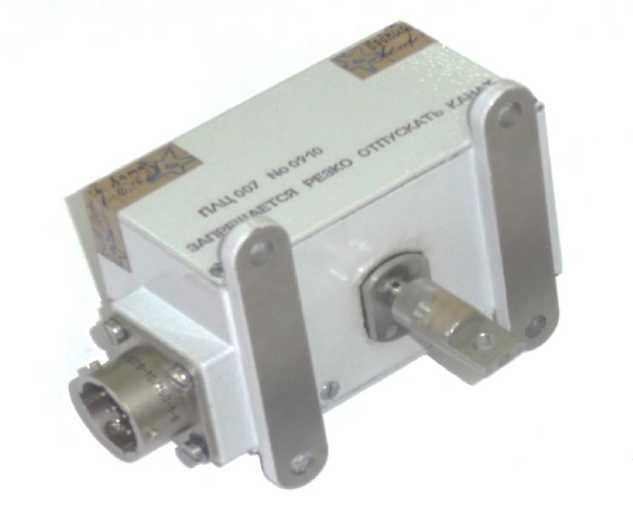

Рисунок 1 - Общий вид датчика

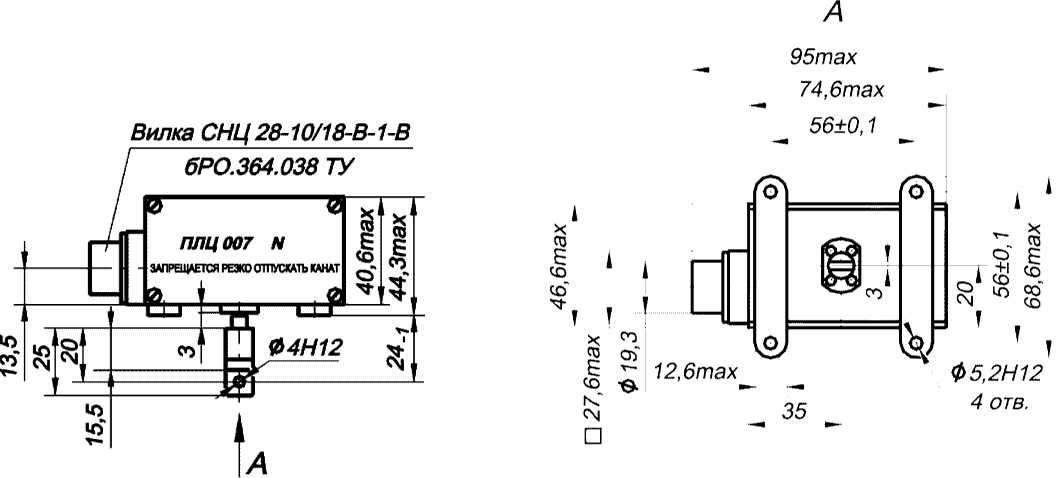

Рисунок 2 - Габаритно-установочные размеры датчика
Таблица 1
Наименование характеристики |
Значение |
Диапазон измерений, мм |
от 0 до 350 |
Пределы допускаемой приведенной погрешности, % |
±1,0 |
Сила натяжения каната | |
- в начале диапазона изменений, Н, не менее; |
4 |
- в конце диапазона измерений, Н, не более |
20 |
Полное сопротивление, Ом |
2500±25 |
Масса, кг, не более |
0,3 |
Габаритные размеры, мм, не более |
95x68,6x44,3 |
Установочные размеры, мм |
4 отв. 05,2 Н12,56±0,1 |
Диапазон рабочих температур, °С |
от - 60 до + 60 |
