Номер по Госреестру СИ: 77288-20
77288-20 Измерители сопротивления заземления
(ИС-05, ИС-06)
Назначение средства измерений:
Измерители сопротивления заземления ИС-05, ИС-06 (далее по тексту - приборы) предназначены для измерений электрического сопротивления элементов заземления по двух- и трехпроводному методам, напряжения переменного тока (напряжения помехи).
Внешний вид.
Измерители сопротивления заземления
Рисунок № 1
Внешний вид.
Измерители сопротивления заземления
Рисунок № 2
Внешний вид.
Измерители сопротивления заземления
Рисунок № 3
Внешний вид.
Измерители сопротивления заземления
Рисунок № 4
Внешний вид.
Измерители сопротивления заземления
Рисунок № 5
Общие сведения
Дата публикации - 25.02.2020
Срок свидетельства - 30.01.2030
Номер записи - 176125
ID в реестре СИ - 1065269
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, модификация ИС-05, мод. ИС-06, мод. ИС-05, ИС-5, ИС-06, ИС-05, ИС-06, ИС-05, Измерители сопротивления заземления ИС-05,
Производитель
Изготовитель - Акционерное общество «Научно-производственная фирма «Радио-Сервис» (АО «НПФ «Радио-Сервис»)
Страна - РОССИЯ
Населенный пункт - г. Ижевск
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 860
Выдано извещений - 2
Кол-во периодических поверок - 203
Кол-во средств измерений - 291
Кол-во владельцев - 19
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 725 дн.
Приказы РСТ, где упоминается данный тип СИ
№2725 от 2017.12.06 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Сбербанк"
№119 от 2020.01.30 Об утверждении типов средств измерений 77
№470 от 2022.02.25 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1713 от 2024.07.24 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (19)
Наличие аналогов СИ: Измерители сопротивления заземления (ИС-05, ИС-06)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
21508-07 Измерители сопротивления заземления (моделей 1805 ER, 1820 ER, 2105 ER, 2120 ER, 2705 ER, 2720 ER) Фирма "Standard Electric Works Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
77288-20 Измерители сопротивления заземления (ИС-05, ИС-06) Акционерное общество «Научно-производственная фирма «Радио-Сервис» (АО «НПФ «Радио-Сервис») (РОССИЯ г. Ижевск) |
|
85972-22 Измерители сопротивления заземления (DT-5300) "SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD" (КИТАЙ ) |
77288-20 Измерители сопротивления заземления (ИС-05, ИС-06) Акционерное общество «Научно-производственная фирма «Радио-Сервис» (АО «НПФ «Радио-Сервис») (РОССИЯ г. Ижевск) |
|
14883-19 Мегаомметры (ЭС0202/1-Г, ЭС0202/2-Г) ЧАО "Уманский завод "Мегомметр" (УКРАИНА г.Умань) |
77288-20 Измерители сопротивления заземления (ИС-05, ИС-06) Акционерное общество «Научно-производственная фирма «Радио-Сервис» (АО «НПФ «Радио-Сервис») (РОССИЯ г. Ижевск) |
Все средства измерений Акционерное общество «Научно-производственная фирма «Радио-Сервис» (АО «НПФ «Радио-Сервис»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
62558-15 02.10.2030 |
Вольтамперфазометры, РС-30 Акционерное общество «Научно-производственная фирма «Радио-Сервис» (АО «НПФ «Радио-Сервис») (РОССИЯ г. Ижевск) |
ОТ МП |
2 года |
|
77288-20 30.01.2030 |
Измерители сопротивления заземления, ИС-05, ИС-06 Акционерное общество «Научно-производственная фирма «Радио-Сервис» (АО «НПФ «Радио-Сервис») (РОССИЯ г. Ижевск) |
ОТ МП |
2 года |
Справочник является копией реестра "Утверждённые типы стандартных образцов" (https://fgis.gost.ru/fundmetrology/registry/19) ФГИС АРШИН и содержит сведения об утвержденных типах стандартных образцов.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. Доступна функция экспорта каждой из записей в формате json, а также всей таблицы в CSV Excel. Справочник содержит более 8 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Кто поверяет Измерители сопротивления заземления (ИС-05, ИС-06)
Стоимость поверки Измерители сопротивления заземления (ИС-05, ИС-06)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
3359 | 2885 |
|
ФБУ НИЦ ПМ-Ростест Москва |
1685 | 2885 |
|
ФБУ НИЦ ПМ-Ростест Москва |
3110 | 2885 |
|
ФБУ Пензенский ЦСМ Пензенская область |
2090 | 2885 |
|
ФБУ Саратовский ЦСМ им. Б.А. Дубовикова Саратовская область |
2838 | 2885 |
Программное обеспечение
Встроенное ПО приборов реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
Не ниже 1.00 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель приборов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям сопротивления заземления ИС-05, ИС-06
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
Приказ Министерства здравоохранения и социального развития от 09.09.2011 г. № 1034н «Об утверждении Перечня измерений , относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
РАПМ.411212.004ТУ Измерители сопротивления заземления ИС-05, ИС-06.
Технические условия
Поверка
Поверкаосуществляется по документу РАПМ.411212.004РЭ «Измерители сопротивления заземления ИС-05, ИС-06. Руководство по эксплуатации», Раздел 6 «Поверка», утвержденному ООО «ИЦРМ» 15.11.2019 г.
Основные средства поверки: установка для поверки амперметров и вольтметров на постоянном и переменном токе У300 (регистрационный номер в Федеральном информационном фонде № 2721-71); вольтметр универсальный цифровой GDM-8246 (регистрационный номер в Федеральном информационном фонде № 34295-07); магазин электрического сопротивления Р4834 (регистрационный номер в Федеральном информационном фонде № 11326-90).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в Руководство по эксплуатации и (или) Свидетельство о поверке.
Изготовитель
Акционерное общество «Научно-производственная фирма «Радио-Сервис »
(АО «НПФ «Радио-Сервис»)
ИНН 1831050860
Адрес: 426000, г. Ижевск, ул. Пушкинская, д. 268
Телефон (факс): +7 (3412) 43-91-44 (+7 (3412) 43-92-63)
Web-сайт: http://www.radio-service.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия приборов основан на измерении потенциала, созданного известным переменным током, протекающим между измерительными электродами. Значение сопротивления заземления вычисляется по закону Ома.
Приборы формируют измерительный стабилизированный импульсный ток переменной полярности (меандр), частотой 128 Гц. Падение напряжения в измерительной цепи при стабилизированном токе пропорционально ее сопротивлению. Это напряжение фильтруется и поступает на входной усилитель, в котором происходит его усиление и преобразование в напряжение постоянного тока. Далее это напряжение поступает в процессор, в котором происходит его измерение, а результат измерений в удобной для восприятия форме выводится на дисплей. Единицы измерений определяются автоматически.
Основные узлы приборов: генератор испытательного тока, аналоговые входные цепи, фильтр, усилитель, аналого-цифровой преобразователь, микропроцессор, блок питания, дисплей, кнопки управления.
Приборы выпускаются в двух модификациях: ИС-05, ИС-06, отличающихся возможностью работы с различными элементами питания и рабочими условия измерений.
Приборы обеспечивают автоматическое переключение диапазонов измерений и определение единиц измерений. При выключении приборы сохраняют, а при включении восстанавливают настройки последнего измерения, а также записывают в память результат последнего измерения и отображают его в режиме «Просмотр памяти».
Конструктивно все узлы приборов размещены в едином переносном корпусе из ударопрочной пластмассы.
На лицевой панели расположены входные разъемы, дисплей, индикаторы, функциональные клавиши. Лицевая панель закрывается защитной крышкой.
Питание приборов автономное и осуществляется от пяти сменных элементов типоразмера АА.
Для предотвращения несанкционированного доступа к внутренним частям приборов винты крепления корпуса пломбируются.
Общий вид приборов представлен на рисунках 1 - 4. Схема пломбировки от несанкционированного доступа представлена на рисунке 5.
Рисунок 1 - Общий вид измерителей сопротивления заземления ИС-05.
Вид спереди
Рисунок 2 - Общий вид измерителей сопротивления заземления ИС-05. Вид сзади

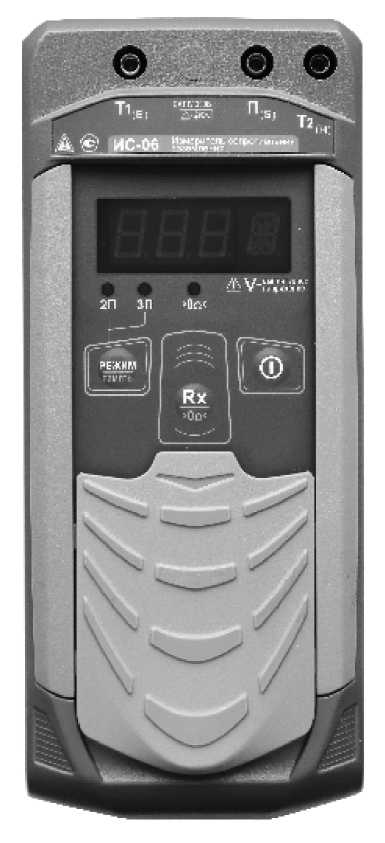

Рисунок 3 - Общий вид измерителей сопротивления заземления ИС-06.
Вид спереди
Рисунок 4 - Общий вид измерителей сопротивления заземления ИС-06. Вид сзади
Место пломбировки
Рисунок 5 - Схема пломбировки от несанкционированного доступа
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Измерители сопротивления заземления ИС-05, ИС-06 (модификация по заказу) |
- |
1 шт. |
|
Кабель соединительный длиной 1,5 м |
- |
1 шт. |
|
Кабель на катушке длиной 20 м |
- |
2 шт. |
|
Зажим типа «крокодил» |
- |
1 шт. |
|
Элементы питания 1,5 В АА (LR6) |
- |
5 шт. ’ |
|
Батарейный отсек |
- |
1 шт. |
|
Сумка для переноски |
- |
1 шт. |
|
Упаковка транспортная |
- |
1 шт. |
|
Руководство по эксплуатации |
РАПМ.411212.004РЭ |
1 экз. |
|
Примечания - для питания модификации ИС-06 при температурах ниже минус 10 °С необходимо применять низкотемпературные литиевые элементы питания | ||
Таблица 2 - Метрологические характеристики в режиме измерений электрического
сопротивления
|
Диапазоны измерений |
Разрешение |
Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления, Ом, кОм |
|
от 0,01 до 9,99 Ом |
0,01 Ом |
±(0,03^R+3 е.м.р.) |
|
от 0,1 до 99,9 Ом |
0,1 Ом | |
|
от 1 до 999 Ом |
1 Ом | |
|
от 1,00 до 9,99 кОм |
0,01 кОм | |
|
Примечания R - измеренное значение электрического сопротивления, Ом, кОм; е.м.р. - единица младшего разряда | ||
Таблица 3 - Метрологические характеристики в режиме измерений напряжения переменного тока
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения переменного тока (амплитудное значение), В |
от 1 до 300 |
|
Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного тока, В |
±(0,05-U+3 е.м.р.) |
|
Частота напряжения переменного тока, Гц |
от 45 до 400 |
|
Примечания U - измеренное значение напряжения переменного тока, В; е.м.р. - единица младшего разряда | |
Пределы допускаемой дополнительной абсолютной погрешности измерений всех физических величин, вызванной изменением температуры окружающего воздуха от нормальной в рабочем диапазоне измерений и изменением относительной влажности воздуха от нормальной в рабочем диапазоне измерений составляют ±1 % от измеряемой величины.
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 5,2 до 8 |
|
Габаритные размеры, мм, не более: - длина |
250 |
|
- ширина |
110 |
|
- высота |
90 |
|
Масса, кг, не более |
0,8 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -10 до +55 1) |
|
- относительная влажность воздуха, % |
90 при +30 °С |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
8000 |
|
Примечание - для модификации ИС-06 при использовании низкотемпературных литиевых | |
|
элементов питания от -25 до +55 °С | |
