Методика поверки «Комплексы стационарные аппаратно-программные автоматической фотовидеофиксации «ДОЗОР-К»» (МП САПБ.402224.001)
УТВЕРЖДАЮ
Первый заместитель генерального директора -меститель по научной работе ^^^ФГУП «ВНИИФТРИ»
А.Н. Щипунов
SO
2017 г.
Комплексы стационарные аппаратно-программные автоматической фотовидеофиксации «ДОЗОР-К»
Методика поверки
САПБ.402224.001МП
2017 г.
ОГЛАВЛЕНИЕ
1 ОБЩИЕ ПОЛОЖЕНИЯ
-
1.1 Настоящая методика распространяется на комплексы стационарные аппаратно-программные автоматической фотовидеофиксации «ДОЗОР-К» (далее по тексту комплексы), изготавливаемые ООО «Арсенал 67», г. Смоленск, и устанавливает объем и методы первичной и периодической поверок.
-
1.2 Интервал между поверками - два года.
2 ОПЕРАЦИИ ПОВЕРКИ
-
2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.
-
2.2 В случае получения отрицательных результатов по любому пункту таблицы 1 комплекс бракуется и направляется в ремонт.
Таблица 1
Наименование операций |
Номер пункта методики поверки |
Проведение операции при: | |
первичной поверке или поверке после ремонта |
периодической поверке | ||
Внешний осмотр |
8.1 |
+ |
+ |
Определение метрологических характеристик: | |||
Определение абсолютной погрешности измерений интервалов времени |
8.3.1 |
+ |
+ |
Определение диапазона и погрешности измерений скорости безрадарным методом (по видеокадрам) |
8.3.2 |
+ |
+ |
Определение диапазона и погрешности измерений скорости ТС на участке между комплексами |
8.3.3 |
+ |
+ |
Определение абсолютной инструментальной погрешности определений координат |
8.3.4 |
+ |
+ |
3 СРЕДСТВА ПОВЕРКИ
-
3.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.
Таблица 2
№ пунктов методики поверки |
Наименование рабочих эталонов или вспомогательных средств поверки; номер документа регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средства поверки |
8.3.2, 8.3.3 |
Лазерный дальномер LEICA DISTO D310: - диапазон измерений расстояния от 0,05 до 120 м пределы допускаемой погрешности измерения расстояний ± (от 1,0 до 8,0) мм |
8.3.3 |
Курвиметр дорожный универсальный УДК «РОВНОСТЬ»:
|
8.3.1, 8.3.4 |
Аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALILEO/SBAS NV08C-CSM-DR: |
Модуль коррекции времени МКВ-02Ц:
Осциллограф цифровой двухканальный DS1052E:
Частотомер электронно-счетный 43-85/3:
|
-
3.2 Применяемые при поверке средства измерений должны быть поверены, исправны и иметь свидетельства о поверке.
-
3.3 Допускается применение других средств измерений, обеспечивающих проведение измерений с требуемой точностью.
4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
-
4.1 К проведению поверки могут быть допущены лица, имеющие высшее или среднее техническое образование, аттестованные в качестве поверителей в области радиотехнических измерений установленным порядком.
5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
-
5.1 Во время подготовки к поверке и при ее проведении необходимо соблюдать правила техники безопасности и производственной санитарии, правила техники безопасности при эксплуатации электроустановок и требования, установленные технической документацией на используемые при поверке образцовые и вспомогательные средства поверки.
6 УСЛОВИЯ ПОВЕРКИ
-
6.1 При проведении поверки должны соблюдаться следующие условия: температура окружающего воздуха от минус 10 до 35 °C;
относительная влажность от 30 до 80 %;
атмосферное давление от 84 до 106 кПа.
7 ПОДГОТОВКА К ПОВЕРКЕ
-
7.1 Поверитель должен изучить руководство по эксплуатации поверяемого комплекса и используемых средств поверки.
8 ПРОВЕДЕНИЕ ПОВЕРКИ
-
8.1 Внешний осмотр
При проведении внешнего осмотра проверяют соответствие комплекса следующим требованиям:
отсутствие механических повреждений и ослабление элементов, четкость фиксации их положения;
чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность печатей и пломб;
наличие маркировки согласно требованиям эксплуатационной документации; соответствие идентификационных признаков ПО приведенным в описании типа СИ.
-
8.1.1 Результаты поверки считать положительными, если комплекс удовлетворяет выше перечисленным требованиям.
-
8.2 Идентификация программного обеспечения
-
8.2.1 Проверку соответствия заявленных идентификационных данных программного обеспечения (ПО) комплекса проводить в следующей последовательности:
-
-
- проверить идентификационное наименование ПО в соответствии с руководством по эксплуатации САПБ.402224.001 РЭ;
-
- проверить номер версии (идентификационный номер) ПО в соответствии с руководством по эксплуатации САПБ.402224.001 РЭ.
-
8.2.2 Результаты поверки считать положительными, если идентификационные данные ПО соответствуют идентификационным данным, приведенным в таблице 3.
Таблица 3
Идентификационное данные (признаки) |
Значение |
Идентификационное наименование ПО |
Дозор-К |
Номер версии (идентификационный номер ПО) |
Не ниже 1,0 |
8.3 Определение метрологических характеристик
-
8.3.1 Определение абсолютной погрешности измерений интервалов времени
-

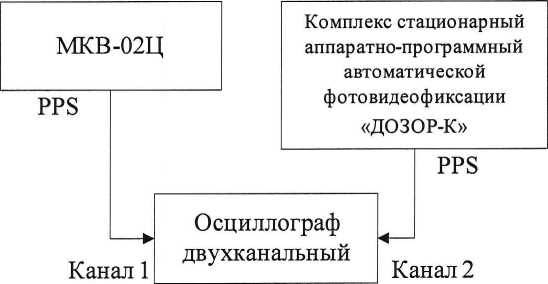

8.3.1.1 Собрать измерительную схему согласно рисунку 1
-
Рисунок 1
-
8.3.1.2 Убедиться что эталонный источник секундных импульсов (МКВ-02Ц) синхронизирован со шкалой времени UTC (SU).
-
8.3.1.3 Настроить двухканальный осциллограф:
-
8.3.1.4 Установить коэффициенты горизонтального отклонения 1 вольт/ деление для обоих каналов осциллографа.
-
8.3.1.5 Установить типы входов «постоянный ток» (DC).
-
8.3.1.6 Установить развертку 500 мкс/деление.
-
8.3.1.7 Установить тип синхронизации «автоматическая», «по заднему фронту», «источник канал 1».
-
8.3.1.8 По изображению на экране осциллографа определить разность задних фронтов секундных импульсов.
-
8.3.1.9 Результаты поверки считать положительными, если разность задних фронтов секундных импульсов не превышает ± Юме.
При получении отрицательных результатов дальнейшее проведение поверки прекращают, комплекс бракуют и направляют в ремонт.
-
8.3.2 Определение погрешности измерений скорости безрадарным методом (по видеокадрам)
-
8.3.2.1 Определение абсолютной погрешности формирования интервалов между кадрами при измерении скорости.
-

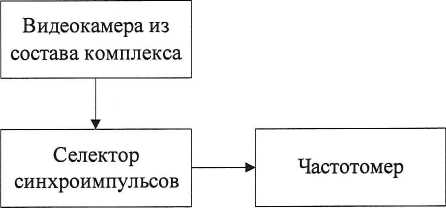

8.3.2.1.1 Собрать измерительную схему согласно рисунку 2.
Рисунок 2
-
8.3.2.1.2 Включить видеокамеру из состава комплекса «Дозор-К».
-
8.3.2.1.3 Включить частотомер и селектор синхроимпульсов и выждать 10 минут. Установить частотомер в режим измерения периода по входу «В». Установить параметры вывода результатов измерения в микросекундах. Регулируя чувствительность на входе «В» частотомера, добиться устойчивого измерения периода следования кадровых синхроимпульсов.
-
8.3.2.1.4 Произвести три измерения интервала между кадрами. Для каждого измерения рассчитать абсолютную погрешность формирования интервалов между кадрами по формуле (1).
-
-
-
АТ-Тф-Тизде (1)
где Тф - формируемое комплексом значение интервала между кадрами;
Тизл, - измеренное значение интервала между кадрами.
-
8.3.2.2 Результаты поверки считать положительными, если для всех проведенных измерений значения абсолютной погрешности формирования интервалов между кадрами находится в пределах ±10 мкс.
-
8.3.2.3 Определение погрешности измерений скорости движения транспортных средств
-
8.3.2.3.1 Для скоростей ТС от 100 до 300 км/ч определяется относительая погрешность измерений скорости по видеокадрам как сумма относительной погрешности формирования интервалов между кадрами и относительной погрешности измерений пройденного пути. Для скоростей от 20 до 100 км/ч определяется абсолютная погрешность измерений скорости по видеокадрам.
-
8.3.2.3.1.1. Рассчитать время, за которое ТС проходит зону контроля минимальной протяженности по формуле (2):
-
-
Tj = LMm/Vj, (2)
где Ьмин - минимальная протяженность зоны контроля (12 м);
Vj - скорость движения ТС в зоне контроля выраженная в м/с.
-
8.3.2.3.1.2. Относительную погрешность измерений времени прохождения ТС зоны контроля рассчитать по формуле (3):
5tj = 100 % х ДТ/Tj,
(3)
где ДТ - абсолютную погрешность формирования интервалов между кадрами, определенная в п.8.3.2.1.4;
Tj - интервал времени, за который ТС проходит зону контроля минимальной протяженности, определенный в п. 8.3.2.3.1.1.
-
8.3.2.3.1.3. Расположить метку с ГРЗ в зоне контроля (ближе к началу зоны) по направлению к видеокамере (согласно схеме, приведенной на рисунке 3):
Li |
Sai2 |
5 |
>эИ |
Рисунок 3
-
8.3.2.3.1.4. Установить дальномер на штативе к направлению пластины ГРЗ вне кадра видеоизображения. В ПО «Дозор-К» нажать кнопку измерения пройденного пути.
-
8.3.2.3.1.5. Провести измерение расстояния S3ii дальномером до пластины ГРЗ.
-
8.3.2.3.1.6. Переместить метку с ГРЗ в зоне контроля (ближе к концу зоны). В ПО «Дозор-К» нажать кнопку измерения пройденного пути и получить значение расстояния L; между метками, рассчитанного ПО «Дозор-К».
-
8.3.2.3.1.7. Провести измерение расстояния S3;2 дальномером до пластины ГРЗ.
-
8.3.2.3.1.8. Повторить измерения расстояний L; и Sa; не менее двух раз (п. 8.3.2.3.1.2-8.3.2.3.1.7).
-
8.3.2.3.1.9. Рассчитать относительную погрешность измерений расстояния между метками для каждого измерения по формуле (4):
Sb, = 100%х(Ьэ; - ГУЬэь (4)
где Lj - расстояния между метками, измеренное ПО «Дозор-К»;
Ьэ]. расстояния между метками, измеренное дальномером, равное Saii-Saa;
Sai, S3j2 - расстояния от дальномера до первой и второй метки.
-
8.3.2.3.1.10. Рассчитать относительную погрешность измерения скорости для значений скорости Vj = 120, 250, 300 км/ч по формуле (5):
5Vj = 8т, +5Li, (5)
где Зт - относительная погрешность формирования интервалов между кадрами, определяемая по п.8.3.2.3.1.2.
-
8.3.2.3.1.11. Рассчитать значение абсолютной погрешности измерений скорости для значений скорости Vj = 20, 60, 100 км/ч по формуле (6):
AVj = Vj><6Vj/100%, (6)
где Vj- скорость ТС в зоне контроля, выраженная в м/с.
-
8.3.2.3.2 Результаты поверки считать положительными, если значения абсолютной погрешности измерений скорости от 20 до 100 км/ч находятся в пределах ± 2 км/ч, а значения относительной погрешности измерений скорости для скоростей свыше 100 км/ч до 300 км/ч находятся в пределах ± 2 %.
При получении отрицательных результатов дальнейшее проведение поверки прекращают, комплекс бракуют и направляют в ремонт.
8.3.3 Определение диапазона и погрешности измерений скорости ТС на участке между комплексами
-
8.3.3.1 Для скоростей ТС от 100 до 300 км/ч определяется относительная погрешность измерений скорости ТС на участке между комплексами как сумма относительной погрешности измерений интервалов времени и относительной погрешности измерений пройденного пути ТС. Для скоростей ТС от 20 до 100 км/ч определяется абсолютная погрешности измерений скорости ТС на участке между комплексами.
-
8.3.3.2 Пройденный путь - это расстояние от начала зоны распознавания одного комплекса до начала зоны распознавания второго комплекса. При поверке необходимо курвиметром определить расстояние L от конца зоны распознавания одного комплекса до начала зоны распознавания второго комплекса на контролируемом участке дороги.
-
8.3.3.3 Определение погрешности измерений расстояния в зоне контроля

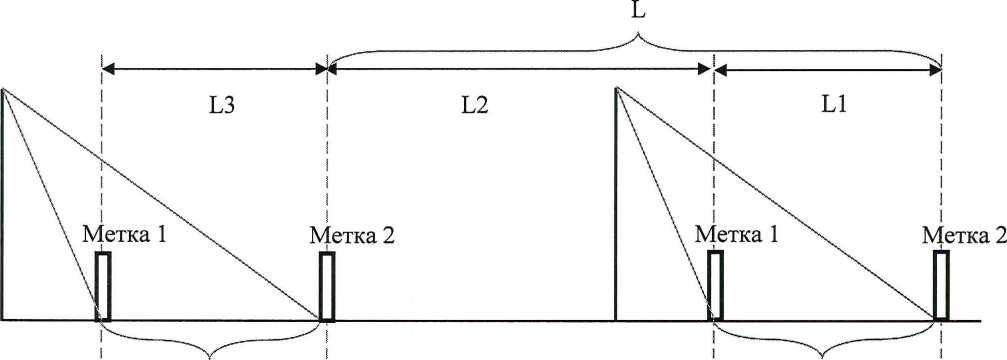

Зона распознавания Зона распознавания
Рисунок 4
-
8.3.3.3.1 Провести измерение зоны контроля Li комплексом не менее трех раз согласно п. 8.3.2.3.1.2 - 8.3.2.3.1.9. Погрешность ALi рассчитать по формуле (4).
-
8.3.3.3.2 Измерить курвиметром расстояние L2 между концом зоны распознавания первого комплекса и началом зоны распознавания второго комплекса. Погрешность измерения курвиметра AL2.
-
8.3.3.3.3 Рассчитать относительную погрешность измерений пройденного пути по формуле (7):
5L = (ALi + ДЬ2) / (Li+ Ь2)
(7)
где (Lj+ L2) - пройденный путь ТС;
(АТ,! + АТ,2) - погрешность пройденного пути.
-
8.3.3.4 Определение погрешности интервалов времени
-
8.3.3.4.1 Рассчитать значение относительной погрешности интервалов времени по формуле (8):
-
St; =Atj /tj (8)
где tj - время прохождения пути (Lj+ L2) со скоростью Vj;
Ati - абсолютная погрешность измерения интервалов времени;
Vi - скорость прохождения пути в м/с.
-
8.3.3.5 Определение погрешности измерения скорости движения транспортных средств
-
8.3.3.5.1 Рассчитать относительную погрешность измерения скорости для значений скорости Vi = 120, 250, 300 км/ч по формуле (9):
-
5V, = 5L + 2х5р (9)
где 5L - относительная погрешность измерений пройденного пути;
5tj - погрешности интервалов времени.
-
8.3.3.5.2 Рассчитать значение абсолютной погрешности измерений скорости для значений скорости Vj = 20, 60, 100 км/ч по формуле (11):
AVj = Vi x5Vj/100% (10)
где Vj- скорость ТС, выраженная в м/с.
-
8.3.3.6 Повторить измерения и расчеты п.8.3.3.3.1 - 8.3.3.5 для пройденного пути (L3+ L2).
-
8.3.3.7 Результаты поверки считать положительными, если значения абсолютной погрешности измерений скорости от 20 до 100 км/ч находятся в пределах ± 2 км/ч, а значения относительной погрешности измерений скорости для скоростей свыше 100 км/ч до 300 км/ч находятся в пределах ± 2 %.
При получении отрицательных результатов дальнейшее проведение поверки прекращают, комплекс бракуют и направляют в ремонт.
8.3.4 Определение абсолютной инструментальной погрешности определений координат
-
8.3.4.1 Подключить эталонный навигационный приемник к COM-порту персонального компьютера с предварительно установленным программным обеспечением (например Terminal) для вывода на экран текущих навигационных параметров, полученных через COM-порт эталонного навигационного приемника. Включить эталонный навигационный приемник в соответствии с его инструкцией по эксплуатации и добиться появления на экране значения UTC времени и координат.
-
8.3.4.2 Осуществить запись NMEA сообщений с частотой 1 сообщение в 1 с для эталонного приемника и поверяемой системы в течение 20 минут.
-
8.3.4.3 Определить систематическую составляющую погрешности определения координат для строк в которых значение PDOP < 3 по формулам (11), (12), например, для координаты В (широты):
(11)
(12)
7V j=7
где B(j)3n -значение координаты В в j-ый момент времени, угл. сек., определенное эталонным приемником;
B(j) - значение координаты В в j-ый момент времени, угл. сек., определенная системой;
N - количество измерений.
-
8.3.4.4 Аналогичным образом определить систематическую составляющую погрешности определения координаты L (долготы).
-
8.3.4.5 Определить среднее квадратическое отклонение (СКО) случайной составляющей погрешности определения широты и долготы по формуле:
-
8.3.4.6 Перевести значения погрешностей определения координат в плане (широты и долготы) из угловых секунд в метры по формулам:
- для широты:
,, а(1- е2)
ДВ(м) =г,---- чз • ДВ(угл .с), (14)
V(l-e2sin2BJ- для долготы:
a(l-e2)cosZ?•ЛЬ(угл. с),
(15)
где а - большая полуось эллипсоида, м;
е - первый эксцентриситет эллипсоида;
1" = 0,000004848136811095359933 радиан (arc 1”).
-
8.3.4.7 Определить погрешность (по уровню вероятности 0,95) определения координат, например, для координаты В, в соответствии с формулой:
Пв=±(|<^5|+2ов) (16)
-
8.3.4.8 Результаты поверки считать положительными, если значения погрешности (по уровню вероятности 0,95) определения координат по широте и долготе находятся в пределах ±5 м.
При получении отрицательных результатов дальнейшее проведение поверки прекращают, комплекс бракуют и направляют в ремонт.
9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
-
9.1 На комплекс, прошедший поверку с положительными результатами, выдается свидетельство о поверке установленной формы.
-
9.2 При отрицательных результатах поверки комплекс к применению не допускается и на него выдается извещение о непригодности с указанием причины непригодности.
Заместитель начальника НПО-10 -начальник НИЦ
