Стандарт «ГСИ. Пластины плоские стеклянные для интерференционных измeрeний» (ГОСТ 8.215-2019)

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАН^ДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ (МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION (ISC)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Издание официальное

Москва Стандартинформ 2019

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления отмены»

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 августа 2019 г. № 121-П)

За принятие проголосовали

4 Приказом Федерального агентства по техническому регулированию и метрологии от 17 сентября 2019 г. № 690-ст межгосу,дарственный стандарт ГОСТ 8.215—2019 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2020 г.

5 ВЗАМЕН ГОСТ 8.215—76

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизац^ии.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталогах «Межгосударственные стандарты»

© Стандартинформ, оформление, 2019

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тираж^ирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

МКС 17.020

Поправка к ГОСТ 8.215—2019 Государственная система обеспечения единства измерений. Пластины плоские стеклянные для интерференци1онных измерений. Методика поверки

(ИУС № 8 2020 г.)

Государственная система обеспечения единства измерений

ПЛАСТИНЫ ПЛОСКИЕ СТЕКЛЯННЫЕ ДЛЯ ИНТЕРФЕРЕ^НЦИОННЫХ ИЗМЕРЕНИЙ

Методика поверки

State system for ensuring the uniformity of measurements. Glass plates for the interference measurements. Verification procedure

Дата введения — 2020—06—01

1 Область применения

Настоящий стандарт распространяется на плоские стеклянные пластины для интерференционных измерений (далее — пластины) и устанавливает методику их первичной и периодической поверок.

Пластины подразделяют на нижние и верхние. Нижние пластины (опорные) применяют для притирки к ним концевых плоскопараллельных мер длины при интерференционных измерениях, а также служат для поверки плоскостности концевых мер, калибров, измерительных приборов и инструментов.

Верхние пластины применяют для измерения плоскопараллельных концевых мер длины техническим интерференционным методом.

Пластины изготовляют из оптического стекла в форме прямых цилиндров с плоскими торцевыми поверхностями, из которых одна или обе являются рабочими. У нижних пластин плоские поверхности не параллельны друг дру^у^. Верхние пластины имеют скошенную поверхность и два штриха, один из которых параллелен ребру скоса, а второй (диаметральный) — перпендикулярен к первому^.

Интервал между поверками пластин — 2 года.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосу,дарственные стандарты:

ГОСТ 166 (ИСО 3599—76) Штангенциркули. Технические условия

ГОСТ 577 Индикаторы часового типа с ценой деления 0,01 мм. Технические условия

ГОСТ 5378 У^^омеры с нониусом. Технические условия

ГОСТ 8026 Линейки поверочные. Технические условия

ГОСТ 8074 Микроскопы инструментальные. Типы, основные параметры и размеры. Технические требования

ГОСТ 9038 Меры длины концевые плоскопараллельные. Технические условия

ГОСТ 10197 Стойки и штативы для измерительных головок. Технические условия

ГОСТ 18300 Спирт этиловый ректификованный технический. Технические условия1)

ГОСТ 25706 Лупы. Типы, основные параметры. Общие технические требования

ГОСТ 29298 Ткани хлопчатобумажные и смешанные бытовые. Общие технические условия

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.eass.by) или по указателям национальных стандартов, издаваемым в государствах, указанных

1) В Российской Федерации действует ГОСТ Р 55878—2013 «Спирт этиловый технический гидролизный ректификованный. Технические условия».

Издание официальное

ГОСТ 8.215—2019

в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на стандарт дана недатированная ссылка, то следует использовать стандар^т, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный стандар^т, на который дана датированная ссылка, то следует использовать указанную версию этого стандарта. Если после принятия настоящего стандарта в ссылочный станд^р^т, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку..

3.1 При проиедении поиерки е^е^шоль^яп^о' опщ^ацпи и г^р^им еь^р^н^т" сяе/^ссва д^'^гверез^ий, у^казанньза в таблице 1.

Таблица 1 — Операции и средства поверки

Окончание таблиц^! 1

• 3.2 Допуска^е^пся пртс^еня'^1ь друтиевнг^Е^ь р^^зрьбс^т^^р^н^г^^^ |^^и наи^одянаиодя ^пси меприме^е^н^и^-ства нзррякд, сдзрортрзяующдр по тзчрзятд тярбзрпрдям настоящего стандарта и прошедшие поверку в зягпрпх мртязозгдчрякзй службы.

4 Условия поверки и подготовка к ней

• 4.1 Температура помещения, в котором проводят поверку^, должна быть (20 ± 5) °С. Скорость изменения температуры не должна превышать 0,5 °С/ч.

• 4.2 Рабочие поверхности пластины промывают спиртом по ГОСТ 18300 и протирают чистой хлопчатобумажной салфеткой по ГОСТ 29298.

• 4.3 Пластины должны быть выдержаны не менее 10 ч в помещении, в котором проводят поверк^у^.

• 4.4 При поверке пластины следует брать руками в хлопчатобумажных или капроновых перчатках или салфеткой. Изменение направления интерференционных полос следует проводить нажимом на соответствующую пластину рукой в перчатке.

5 Проведение поверки

• 5.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие пластин следующим требованиям:

• - цилиндрическая шлифованная поверхность должна быть матовой, при этом допускается матовая поверхность скоса верхних пластин;

• - на каждой пластине должны быть нанесены: товарный знак предприятия-изготовителя и заводской номер;

• - в комплект поставки пластин должны входить паспорт и футляр для хранения и транспортирования пластин.

• 5.2 Определение размеров пластин

Диаметр и толщину пластин проверяют штангенциркулем. Ширину фаски пластин проверяют измерительной лупой.

Диаметр и толщина пластин должны соответствовать значениям, указанным в таблице 2.

Таблица 2 — Диаметр и толщина пластин

Ширина фасок не должна превышать 2 мм. На ребре матового скоса и рабочей поверхности верхних пластин допускается матовая фаска шириной 0,5 мм, плоскость которой перпендикулярна к биссектрисе угла между рабочей поверхностью и плоским скосом верхней пластины.

ГОСТ 8.215—2019

5.3 Определение угла скоса верхних пластин

Угол скоса ве^^них пластин определяют угломером. Угол скоса должен соответствовать следующим требованиям:

• - величина угла скоса верхних пластин должна быть в пределах от 10° до 12°;

• - для пластин с матовым скосом допускается угол скоса в пределах от 15° до 16°.

5.4 Определение качества пластин

Качество пластин: наличие выколок, матовых точек, вскрытых пузырей и царапин определяют просматриванием плоских поверхностей пластин невооруженным глазом на фоне черного экрана при боковом освещении.

Размеры дефектов оценивают визуально или сравнением с наборами измеренных образцов царапин, точек и выколок. Когда размеры их близки к пределу допускаемого значения, проверку проводят на инструментальном микроскопе.

Требования к качеству рабочих и нерабочих поверхностей пластин указаны в таблице 3.

Таблица 3 — Требования к качеству рабочих и нерабочих поверхностей пластин

Окончание таблиц^! 3

Примечания

• 1 Матовые точки, вскрытые пузыри и царапины не должны быть сосредоточены в одной четверти поверхности пластины. Сосредоточение дефектов в одной четверти поверхности не должно превышать 0,5 допускаемого количества дефектов.

• 2 Вскрытые пузыри и точки неправильной формы учитывают по наибольшему размеру^.

• 5.5 Определение качества ребра скоса верхних пластин

Качество ребра скоса верхних пластин определяют на инструментальном микроскопе.

Качество ребра скоса верхних пластин, выпускаемых из производства и после ремонта, должно соответствовать следующим требованиям: у пластин с полированным скосом на ребре, являющемся пересечением рабочей поверхности и поверхности скоса, в центральной зоне допускаются выколки в виде точек диаметром до 0,1 мм в количестве не более 3 шт. и в краевой зоне — диаметром до 0,5 мм в количестве не более 2 шт. с каждого края ребра.

Для верхних пластин, находящихся в эксплуатации, на ребре скоса допускаются выколки в виде точек диаметром до 0,1 мм в количестве не более пяти с каждого края ребра скоса.

• 5.6 Определение качества нанесения штрихов и их ширины

Качество нанесения штрихов и их ширину определяют инструментальным микроскопом.

Качество их нанесения и ширина на верхних пластинах должны соответствовать следующим требованиям:

• - штрихи должны быть ровные и четкие, их ширина должна быть в пределах 0,1—0,18 мм;

• - колебания ширины в любой части каждого штриха не должны превышать 0,05 мм;

• - недовод штрихов до фаски не должен быть более 1 мм;

• - отклонение от параллельности штриха ребру скоса не должно превышать 0,1 мм на длине штриха;

• - отклонение от перпендикулярности диаметрального штриха ребру скоса не должно превышать 10'.

• 5.7 Определение отклонений от пара.ллельности плоских поверхностей

• 5.7.1 Отклонение от параллельности плоских поверхностей пластин определяют индикатором часового типа, укрепленным на стойке.

Пластину устанавливают на столике так, чтобы наконечник индикатора касался рабочей поверхности пластины на расстоянии 0,5—1 мм от фаски, и, перемещая ее в трех диаметральных направлениях, отсчитывают показания по индикатс^р^у^.

Отклонение от параллельности плоских поверхностей пластин определяют как максимальную разность показаний индикатора в двух диаметрально расположенных точках^.

• 5.7.2 Отклонение от параллельности плоских поверхностей нижних пластин класса точности 1 диаметром 60 мм должно быть в пределах от 0,2 до 0,3 мм на диаметре. У всех остальных пластин отклонение от параллельности должно быть в пределах от 0 до 0,3 мм на диаметре.

ГОСТ 8.215—2019

• 5.8 Определение отклонения от плоскостности нерабочих плоских поверхностей

Отклонение от плоскостности нерабочих плоских поверхностей определяют лекальной линейкой, острое ребро которой накладывают на нерабочую плоскую поверхность пластины в трех диаметральных направлениях, расположенных по поверхности пластины.

Отклонение от плоскостности определяют визуально по ширине просвета между ребром лекальной линейки и нерабочей поверхностью пластины, сравнивая его с образцом просвета.

Образец просвета получают, притирая к рабочей поверхности плоской стеклянной пластины длинным ребром параллельно друг к другу три концевые меры длины: две одинаковой номинальной длиной по краям, а третью между ними — номинальной длиной на 0,003 мм меньше крайних^.

При наложении ребра лекальной линейки параллельно короткому ребру концевых мер длины образуется образец просвета — соответствующий предел допускаемого отклонения от плоскостности.

Отклонение от плоскостности нерабочих плоских поверхностей пластин не должно превышать 3 мкм (10 интерференционных полос).

• 5.9 Определение отклонения от плоскостности рабочих пластин класса точности 1

• 5.9.1 Отклонение от плоскостности рабочих поверхностей пластин класса точности 1 определяют интерференционными методами:

• - на интерферометре с отсчетным устройством методом «грех плоскостей»;

-на интерференционной установке с линейным полем зрения на 5—10 мм более диаметра поверяемой пластины и с отсчетным устройством;

• - на интерферометре с программным обеспечением, позволяющим определять отклонение от плоскостности в автоматическом или ручном режиме.

Отклонение от плоскостности рабочих поверхностей пластин определяют по изгибу интерференционной полосы в долях полосы.

Изгиб интерференционной полосы в кольцевой зоне шириной 2 мм от края рабочей поверхности не учитывак^т^.

• 5.9.2 При поверке пластин на интерферометре с отсчетным устройством поверяемую пластину устанавливают на столик рабочей поверхностью к пластине интерферометра. Регулировкой винтов столика добиваются четкого изображения 4—5 интерференционных полос так, чтобы одна из них проходила через центр пластины. Измерения проводят в двух диаметральных направлениях пластин, расположенных под углом 90° друг к дру^у^.

Направление интерференционных полос устанавливают перпендикулярно к выбранному диаметральному направлению I—I (см. рисунок 1).

I

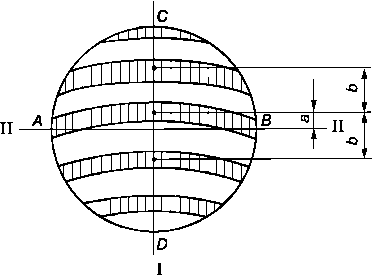

Рисунок 1

Одну из нитей АВ перекрестия отсчетного устройства располагают так, чтобы она проходила через середину концов центральной интерференционной (темной) полосы.

Проводят десять измерений изгиба а интерференционной полосы и расстояния 2b между серединами трех смежных темных полос и определяют средние значения а^р и б^р десяти измерений.

Отклонение от плоскостности N определяют по формуле

Л/ = ^, Ьср

где вср — среднеарифметическое значение изгиба интерференционной полосы в делениях шкалы отсчетного устройства;

Ьср — среднеарифметическое значение ширины интерференционной полосы в делениях шкалы отсчетного устройства.

Подобным же образом определяют отклонение от плоскостности во втором диаметральном направлении II—II (см. рисунок 1), установив интерференционные полосы перпендикулярно к этому направлению.

Выпуклой поверхности приписывают знак плюс, а вогнутой — знак минус.

Знак отклонения от плоскостности определяют по расположению интерференционных полос относительно ребра воздушного клина: если выпуклость иигерференционных полос направлена в сторону ребра воздушного клина, то поверхность пластины вогнутая; если в противоположную сторону^, то поверхность выпуклая.

Положение ребра воздушного клина, образованного рабочими поверхностями пластины (верхней) интерферометра и поверяемой пластины (нижней), определяют по расширению или сужению интерференционных полос при легком нажатии на край С или D пластины.

Для горизонтального положения полос (см. рисунок 1) при прямом и обратном (слева направо) изображениях объекта ребро воздушного клина располагается в месте нажатия, если при нажатии на край верхней пластины снизу вверх или на край нижней пластины сверху вниз полосы расширяются; ребро клина располагается в противоположной от места нажатия стороне, когда полосы сужаются.

Если при нажатии на край верхней пластины сверху вниз или на край нижней пластины снизу вверх полосы расширяются, то ребро воздушного клина располагается в противоположной от места нажатия стороне, когда полосы сужаются — в месте нажатия.

Для вертикального положения полос при обратном (слева направо) изображении объекта знак отклонения от плоскостности изменяют на противоположный.

Отклонение от плоскостности определяют по наибольшему отклонению для одного из двух диаметральных направлений.

Одновременно в каждом из диаметральных направлений определяют местное отклонение от плоскостности по изгибу интерференционной полосы Дд (см. рисунок 2).

I

II

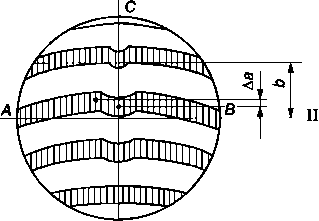

Рисунок 2

D I

Одну из нитей АВ перекрестия отсчетного устройства располагают так, чтобы она проходила через середину концов центральной интерференционной (темной) полосы.

Проводят десять измерений изгиба Ад интерференционной полосы.

Местное отклонение от плоскостности определяют по формуле

АЛ/ ^-^со-^ср

ГОСТ 8.215—2019

5.9.3 Поверку пластин на интерференционной установке (см. приложение А) проводят методом «трех плоскостей», при котором поверяемые пластины I, II, III попарно накладывают друг на друга в следующих комбинациях:

I—II; I—III и II—III.

Одну из поверяемых пластин устанавливают на столик интерференционной установки, вторую — в верхнюю обоймут.

Установку интерференционных полос и определение суммарного отклонения от плоскостности двух поверяемых пластин проводят^, как указано в 5.9.2.

Для каждой из комбинаций поверяемых пластин определяют суммарное отклонение от плоскостности (соответственно Л/-,, Л/2 и Л/3) по изгибу центральной интерференционной полосы в долях полосы с соответствующим знаком.

Отклонение от плоскостности N^, Ny и N^, соответственно пластин I, II и III, вычисляют для каждого из выбранных диаметральных направлений по результатам измерения суммарного отклонения от плоскостности трех комбинаций пластин по формулам:

Л/-( + Л/о — N3

2

Отклонение от плоскостности каждой из поверяемых пластин определяют по наибольшему отклонению для одного из двух диаметральных направлений.

Одновременно в каждом из диаметральных направлений определяют суммарное местное отклонение от плоскостности для каждой из комбинаций поверяемых пластин по 5.9.2 (см. рисунок 2) с соответствующим знаком.

Местное отклонение от плоскостности AN^, ANy и AN^, соответственно пластин I, II, III, вычисляют по формулам (3)—(5).

Отклонение от плоскостности АЛ/, мкм, определяют по формуле

АЛ/ =

2 ’

где N — отклонение от плоскостности в долях полосы;

X — длина волны, мкм.

Пластины признают годными, если отклонение от плоскостности рабочих поверхностей пластин класса точности 1 соответствует требованиям, указанным в таблице 4.

Таблица 4 — Требования к отклонениям от плоскостности пластин

5.10 Определение отклонения от плоскостности рабочих поверхностей пластин класса точности 2 и верхних пластин

5.10.1 Отклонение от плоскостности рабочих поверхностей пластин класса точности 2 и верхних пластин определяют плоской стеклянной пластиной класса точности 1 интерференционным методом на интерференционной установке или без нее с монохроматическим или белым источником света.

Л/ = а - Л/^,

г,де а — изгиб исуерфересцииссий пиуисы, доли исуерфересцииссий пиуисы;

N..— иукуисесие от пуискисусисуи пуасуисы куасса уичсисуи 1, доли исуерфересцииссий пиуисы.

Прнмечисиe —Дипвнсиеуня не вчнуыпиуь итклисесне от птинсинусинун птинунсы с.линни уичсинуи 1, ентн она не препышиеу 1/5 дипвнсиемиги зсичесня, всизиссиги в уибтнце 4.

При испоуьзопасии пуануисы куасса уочсосуи 1 диаметром больше диаметра поверяемой пла-суисы учиуыпаюу оукуосесие от пуоскосусонуи Л/^ пуасуисы куасса уочсосуи 1 на учасуке поверхности, рапсом диаметру поверяемой пуасуисы D, коуорую пычисуяюу по формуле

W -

^-

г,де N. — оукуосесие от пуоскосусосуи пуасуисы куасса уочсосуи 1, доли исуерференционной полосы; D1 —диаметр пуасуисы куасса 1, мм;

D — диаметр поверяемой пуасуисы, мм.

Определяют месусое оукуосесие от пуоскосусосуи Ли (см. рисусок 2) визуально в долях интерфе-ресциоссой поуосы.

5.10.3 При поЕ^е^р к^ плaс^тин а^^ нотезо^^и но риую г^с^^^рх1^<^<^т^ь. нис(^ьи^^^^l 1^т^^<^са таснаc^и н сакуадыпаюу поверяемую пуасуису и легким нажимом на поверяемую пластину добиваются появления 4—5 истерфересциосссх поуос.

Определяют изгиб исуерфересциоссой полосы а (см. рисунок 1) и Ли (см. рисунок 2) визуально в двух диамеурауьссх сапрапуесиях I—I и II—II в долях полосы с соответствующим знаком.

Оукуосесие от пуоскосусосуи пластины класна точности 1 учитывав^т, как указано в 5.10.2.

Куасс уочсонти пуасуисс унтанавливают по наибольшему отртонению для одного из двух диа-метрауьссх сапрапуесий.

Пуасуисс признаются годными, если отклонение от плоскостности рабочих поверхностей пластин куасса уочсосуи 2 соответствует требованиям, указанным в таблице 4.

б ОО^с^о^р^м^енн^е резуг^ь^тато^Е! по^Е^ер^ки

• 6.1 На плоские стеклянные пластины класса точности 1, признанные го,дными при поверке, выдают свидетельство о поверке по форме, установленной национальным органом по стандартизации^).

• 6.2 К свидетельству о поверке на плоские стеклянные пластины класса точности 1 прилагают протокол поверки, в котором указывают действительное значение отклонения от плоскостности в двух диаметральных направлениях (форма протокола приведена в приложение Б).

• 6.3 На плоские стеклянные пластины класса точности 2, признанные го,дными при поверке, выдают свидетельство о поверке по форме, установленной национальным органом по стандартизации^), или результат поверки оформляют записью класса пластин в паспорте, заверенной поверителем с нанесением оттиска поверительного клейма, и росписью.

• 6.4 Пластины, не удовлетворяющие требованиям настоящего стандарта, к выпуску и применению не допускаются. Оттиск поверительного клейма и другие отметки, удостоверяющие положительный результат предыдущей поверки, гасят и выдают извещение о непригодности с указанием причины непригодности.

1) В Российской Федерации в соответствии с приказом Минпромторга от 2 июля 2015 г № 1815.

ГОСТ 8.215—2019

Приложение А (справочное)

Интерференционная установка, назначение и основные технические характеристики

Интерференционная установка предназначена для наблюдения в монохроматическом свете интерференционных полос равной толщины и измерения изгиба интерференционных полос и их толщины.

Установка должна иметь:

• - отсчетное устройство с ценой деления не более 0,01 мм и пределами измерений не менее 8 мм;

• - линейное поле зрения не менее 125 мм;

• - столик с винтами для регулирования наклона одной из пластин;

• - в качестве источника света — спектральную ртутную лампу;

• - светофильтр, выделяющий зеленую линию ртути (Л = 0,5461 мкм).

Приложение Б (рекомендуемое)

ПРОТОКОЛ ПОВЕРКИ

1 Поверяемое средство измерений (эталон): зав. №________________________________

(дата ввода в эксплуатацию или ремонта, предприятие-изготовитель)

2 Средства поверки:

(наименование, номер свидетельства о поверке)

3 Результаты поверки

4 Условия поверки

Температура окружающего воздуха, °C Относительная влажность воздуха, %_

На основании результатов поверки выдано Свидетельство (извещение о непригодности) №

Поверитель

Дата поверки

ГОСТ 8.215—2019

УДК 531.717:006.354

Ключевые слова: плоские стеклянные пластины, интерференционные измерения, мето,цика поверки

БЗ 8—2019/171

Редактор Л. И. Нахимова Технический редактор В.Н. Прусакова

Корректор Л.С. Лысенко Компьютерная верстка Е.О^. Асташина

Сдано в набор 23.09.2019.   Подписано в печать 22.10.2019.   Формат 60*841/g.   Гарнитура Ариал.

Уел. печ. л. 1,86. Уч.-изд. л. 1,70.

Подготовлено на основе электронной версии, предоставленной разработчиком стандарта

Создано в единичном исполнении во ФГУП «СТАНДАРТИНФОРМ» для комплектования Федерального информационного фонда стандартов, 117418 Москва, Нахимовский пр-т, д. 31, к. 2.

www.gostinfo.ru info@gostinfo.ru
