Паспорт средства измерений Датчики температуры и давления комбинированные, заводской номер W124-2831/2832

ПАСПОРТ СРЕДСТВА ИЗМЕРЕНИЙ

Номер в гос. реестре

82284-21

Наименование типа СИ (обозначение)

Датчики температуры и давления комбинированные (WEPS-124)

Назначение средства измерений

 Датчики температуры и давления комбинированные WEPS-124 (далее - датчики) предназначены для измерений и непрерывного преобразования (в цифровой выходной сигнал) температуры и избыточного давления пластового продукта в подводных газодобывающих комплексах Южно-Киринского газоконденсатного месторождения, расположенного на шельфе о. Сахалин.

Модификация

AA1536709

Описание типа

2021-82284-21.pdf

Тип производства

 Единичное

Заводской номер

W124-2831/2832

Год производства (возраст, лет)

2021 (4)

Производитель

Фирма "Siemens AS"
Страна - НОРВЕГИЯ

Все поверки данного средства измерений

Организация поверитель Модификация Условный шифр знака поверки Тип поверки Дата поверки Дейтвительна до Наименование документа, на основании которого выполнена поверка Номер свидетельства (извещения) Владелец СИ Знак поверки в паспорте Знак поверки на СИ
Организация поверитель Модификация Условный шифр знака поверки Тип поверки Дата поверки Дейтвительна до Наименование документа, на основании которого выполнена поверка Номер свидетельства (извещения) Владелец СИ Знак поверки в паспорте Знак поверки на СИ
01.00225-2011 от
ФГУП "ВНИИМС"
Архивный		AA1536709МПервичная26.07.2021МП 207-012-2021C-М/26-07-2021/82099244_ Нет Нет

Технические и метрологические характеристики СИ -

Датчики температуры и давления комбинированные (WEPS-124)

Метрологические и основные технические характеристики датчиков температуры и давления KOM6uHupoeaHHbixWEPS-124 приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений температуры, °С

от -29 до +121

Диапазон измерений избыточного давления, МПа (бар)

от 0 до 40 (от 0 до 400)

Пределы допускаемой абсолютной погрешности измерений температуры, °С

±1,00

Пределы допускаемой приведенной погрешности измерений давления, % (от ВПИ)

±0,10

Разрешающая способность по температуре, °С

0,01

Разрешающая способность по давлению, МПа (бар)

0,01

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Общая длина датчика (без учета длины совмещенного кабеля связи и питания), мм

- для модели AA1536709

342

- для модели AA1536710

402

Диаметр монтажного фланца, мм

200

Диаметр монтажной части, мм

36,6

Длина монтажной части, мм:

- для модели AA1536709

100

- для модели AA1536710

160

Масса, кг

18

Напряжение питания постоянного тока, В

от 14 до 30

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от -4 до +40

- относительная влажность, %

(от -20 до +50(*)) до 100

Средняя наработка на отказ, ч

520000

Назначенный срок службы, лет

30

Примечание:

(#) - в воздушной среде


Заявитель


Испытательный центр


Правообладатель


Изготовитель

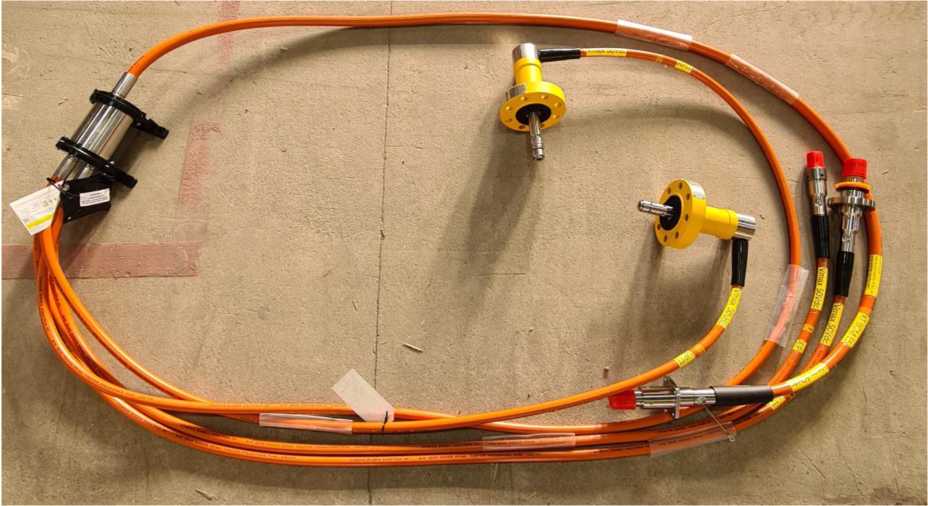

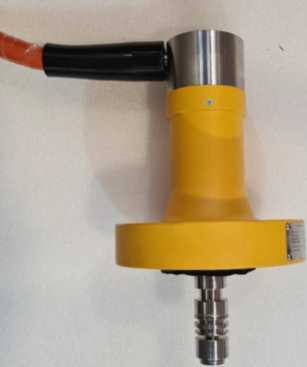

Внешний вид средства измерений: Датчики температуры и давления комбинированные, заводской номер №W124-2831/2832
Внешний вид средства измерений: Датчики температуры и давления комбинированные, заводской номер №W124-2831/2832
Внешний вид средства измерений: Датчики температуры и давления комбинированные, заводской номер №W124-2831/2832
Внешний вид средства измерений: Датчики температуры и давления комбинированные, заводской номер №W124-2831/2832

Все средства измерений Фирма "Siemens AS"

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
76572-19

 Датчики давления и температуры, WEPS-162
Фирма "Siemens AS" (НОРВЕГИЯ ) 		ОТ
МП 		Первичная поверка до ввода в эксплуатацию
82284-21

 Датчики температуры и давления комбинированные, WEPS-124
Фирма "Siemens AS" (НОРВЕГИЯ ) 		ОТ
МП 		Первичная поверка до ввода в эксплуатацию

Статистика

Кол-во поверок - 48
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 48
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 0 дн.

Кто поверяет Датчики температуры и давления комбинированные (WEPS-124)

Наименование организации Cтатус
ФГУП "ВНИИМС"
(01.00225-2011)		 РСТ

Стоимость поверки Датчики температуры и давления комбинированные (WEPS-124)

Организация, регион Стоимость, руб Средняя стоимость

Какие модификации данного типа СИ еще существуют

AA1536709; AA1536710;
