Паспорт средства измерений Датчики силоизмерительные тензорезисторные, заводской номер 151516

ПАСПОРТ СРЕДСТВА ИЗМЕРЕНИЙ

Номер в гос. реестре

52268-12

Наименование типа СИ (обозначение)

Датчики силоизмерительные тензорезисторные (4126 ДСТ)

Назначение средства измерений

 Датчики силоизмерительные тензорезисторные 4126 ДСТ (далее - датчики) предназначены для преобразования измеряемой силы в аналоговый нормированный электрический сигнал.

Модификация

4126 ДСТ

Описание типа

2012-52268-12.pdf

Тип производства

 Серийное

Заводской номер

151516

Год производства (возраст, лет)

Год производства не указан

Производитель

ООО Завод "СибТензоПрибор"
Страна - РОССИЯ
Населенный пункт - г.Топки

Все поверки данного средства измерений

Организация поверитель Модификация Условный шифр знака поверки Тип поверки Дата поверки Дейтвительна до Наименование документа, на основании которого выполнена поверка Номер свидетельства (извещения) Владелец СИ Знак поверки в паспорте Знак поверки на СИ
Организация поверитель Модификация Условный шифр знака поверки Тип поверки Дата поверки Дейтвительна до Наименование документа, на основании которого выполнена поверка Номер свидетельства (извещения) Владелец СИ Знак поверки в паспорте Знак поверки на СИ
RA.RU.311341 от 2015-09-25
ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ "НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ЦЕНТР ПРИКЛАДНОЙ МЕТРОЛОГИИ - РОСТЕСТ"
(ФБУ "НИЦ ПМ - РОСТЕСТ")
ИНН: 7727061249
Действует		4126 ДСТМАПериодическая19.07.202118.07.2022МП 52268-12C-МА/19-07-2021/79782146АО "ВНИКТИ" Нет Да
RA.RU.311341 от 2015-09-25
ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ "НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ЦЕНТР ПРИКЛАДНОЙ МЕТРОЛОГИИ - РОСТЕСТ"
(ФБУ "НИЦ ПМ - РОСТЕСТ")
ИНН: 7727061249
Действует		4126 ДСТМАПериодическая08.08.202207.08.2023МП 52268-12C-МА/08-08-2022/176706207Владелец Нет Нет
RA.RU.311310 от 2015-08-27
АКЦИОНЕРНОЕ ОБЩЕСТВО "УРАЛЬСКАЯ СТАЛЬ"
(АО "УРАЛЬСКАЯ СТАЛЬ")
ИНН: 5607019523
Действует		4126 ДСТГЛБез статуса16.02.201816.02.2019МП 52268-12АА5223589 Нет Нет
RA.RU.311341 от 2015-09-25
ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ "НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ЦЕНТР ПРИКЛАДНОЙ МЕТРОЛОГИИ - РОСТЕСТ"
(ФБУ "НИЦ ПМ - РОСТЕСТ")
ИНН: 7727061249
Действует		МАБез статуса08.04.201907.04.2020МП 52268-12СП2610132 Нет Нет
RA.RU.311341 от 2015-09-25
ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ "НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ЦЕНТР ПРИКЛАДНОЙ МЕТРОЛОГИИ - РОСТЕСТ"
(ФБУ "НИЦ ПМ - РОСТЕСТ")
ИНН: 7727061249
Действует		МАБез статуса22.06.202021.06.2021МП 52268-12СП2907427 Нет Нет

Технические и метрологические характеристики СИ -

Датчики силоизмерительные тензорезисторные (4126 ДСТ)

Категория точности по ГОСТ 28836-90

Номинальные усилия (РНОМ), кН .........................100; 200; 500; 1000; 1500; 2000

Значение рабочего коэффициента передачи (РКП) датчиков при номинальной нагрузке, мВ/В

Значение начального коэффициента передачи (НКП) от номинального значения РКП, %, не более

Значения метрологических характеристик соответствуют указанным в таблице 1.

Таблица 1

Наименование составляющей погрешности

Пределы допускаемых значений составляющей погрешности, % от номинального значения РКП

Систематическая составляющая

± 0,25

Среднее квадратическое отклонение (СКО) случайной составляющей

± 0,125

Гистерезис

0,25

Нелинейность

± 0,25

Изменение НКП при изменении температуры на 10 °С

± 0,125

Изменение РКП при изменении температуры на 10 °С

± 0,125

Метрологические характеристики соответствуют пределам допускаемых значений после нагружения датчика в течение 15 мин. усилием 1,25 РНОМ.

Метрологические характеристики соответствуют пределам допускаемых значений после воздействия на датчик номинального усилия в течение 30 мин.

Электрическое сопротивление моста датчика, Ом:

  • - входное: (380 ± 2,0);

  • - выходное: (400 ± 4,0) Ом.

Электрическое питание датчиков осуществляется постоянным током напряжением не выше 12 В и не ниже 5 В.

Диапазон рабочих температур, °С................................. от минус 50 до плюс 50

Габаритные размеры и масса датчиков в зависимости от значения номинального усилия представлены в таблице 2

Таблица 2

Номинальное усилие, кН

Г абаритные размеры (диаметр х высота х ширина), мм, не более

Масса, кг, не более

100

073 х 65 х 116

1,3

200

089 х 75 х 123

1,5

500

0100 х 90 х 140

2,4

1000

0120 х 140 х 160

4,5

1500

0140 х 124 х 180

6,0

2000

0160 х 140 х 200

8,5

Примечание: масса указана без учета кабеля.

Примечание: масса указана без учета кабеля.

Степень защиты по ГОСТ 14254

Классификация по влагоустойчивости (справочно)

Значение вероятности безотказной работы за 2000 ч

Средний срок службы, лет, не менее


Заявитель


Испытательный центр

Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ФГУП «СНИИМ»)
Адрес: Россия, 630004, г.Новосибирск, проспект Димитрова, 4, тел. (383) 210-08-14, факс (383)210-13-60, e-mail: director@sniim.nsk.ru

Правообладатель


Изготовитель

Общество с ограниченной ответственностью Завод «СибТензоПрибор»
Адрес: 652300, г. Топки Кемеровской области, ул. Заводская, 1.

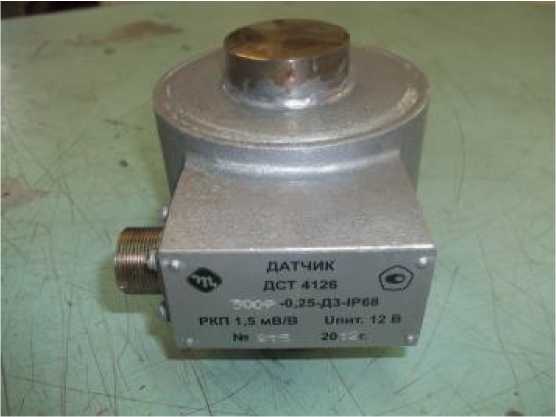

Внешний вид средства измерений: Датчики силоизмерительные тензорезисторные, заводской номер №151516
Внешний вид средства измерений: Датчики силоизмерительные тензорезисторные, заводской номер №151516
