Номер в гос. реестре

88612-23

Наименование типа СИ (обозначение)

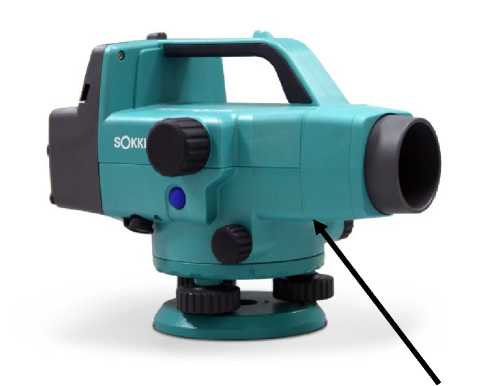

Нивелиры электронные (SDL)

Назначение средства измерений

Модификация

SDL50

Описание типа

2023-88612-23.pdf

Тип производства

Заводской номер

6424

Год производства (возраст, лет)

Год производства не указан

Производитель

TOPCON CORPORATION
Страна - ЯПОНИЯ

Наименование характеристики

Значение

Модификация

SDL30

SDL50

Определение угла i, ", не более

10'

Пределы допускаемой средней квадратической погрешности измерений превышений на 1 км двойного хода в режиме «цифровой» при длине визирного луча 50 м, мм

- по инварным рейкам BIS10, BIS20, BIS30

0,6

0,8

- по фиберглассовым рейкам BGS40, BGS50

1,0

1,5

Пределы допускаемой средней квадратической погрешности измерений превышений на 1 км двойного хода в режиме «оптический» при длине визирного луча 50 м, мм

1,0

2,0

Наименование характеристики

Значение

Модификация

SDL30

SDL50

Номинальная длина рейки, м

- рейка инварная BIS 10

от 0,0375 до 0,9725

- рейка инварная BIS 20

от 0,0375 до 1,9305

- рейка инварная BIS 30

от 0,0375 до 2,9725

- рейка фиберглассовая BGS40

от 0 до 4

- рейка фиберглассовая BGS50

от 0 до 5

Диапазон работы компенсатора, '

±15

Увеличение зрительной трубы, крат, не менее

32

28

Диаметр входного зрачка зрительной трубы, мм, не менее

45

36

Наименьшее расстояние визирования, м, не более

1,5

Цена деления круглого установочного уровня, '/2 мм

10

Напряжение питания, В

7,2

Диапазон рабочих температур, °С

от -20 до +50

Габаритные размеры (Д*Ш*В), мм, не более

257x158x182

Масса, кг, не более

2,4
