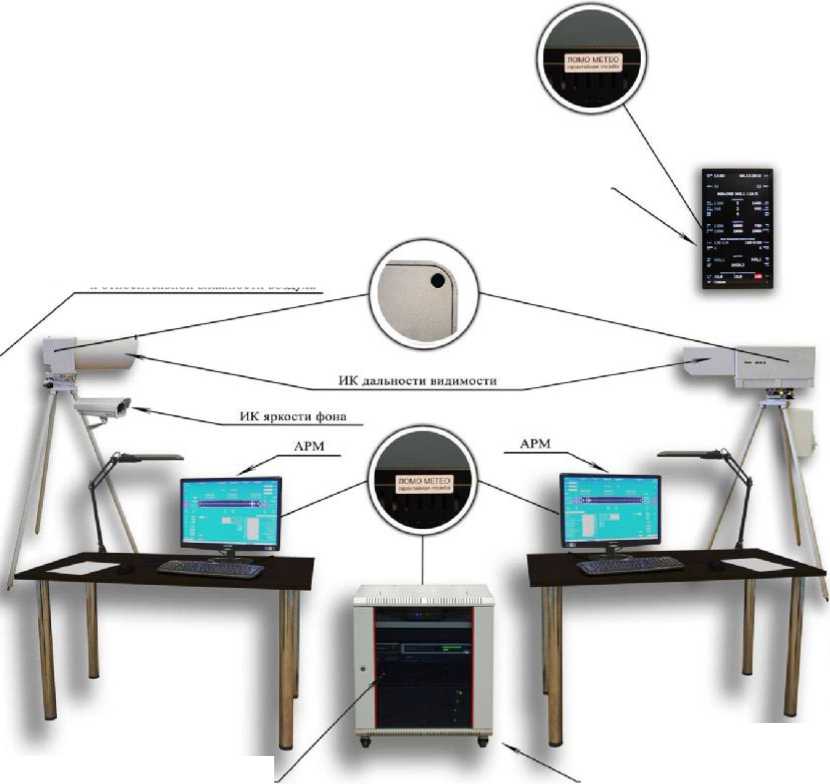

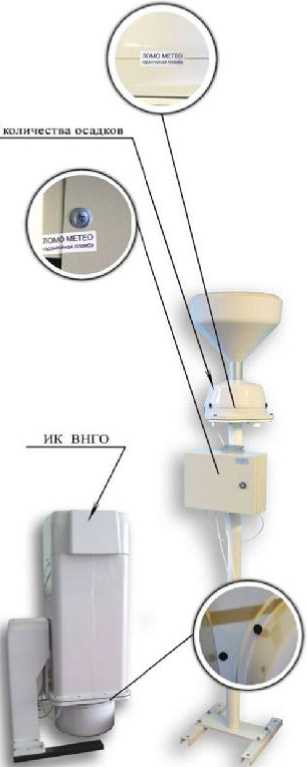

Технические и метрологические характеристики СИ - Станции метеорологические (АМС "ЛОМО-МЕТЕО")
Метрологические характеристики станции определяются метрологическими характеристиками входящих в состав станции измерительных каналов (таблицы 3 и 4).
Таблица 3 - Метрологические характеристики ИК физических параметров атмосферы
|
Наименование характеристики измерительного канала (ИК) |
Значение характеристики для модификации |
|
АМС «ЛОМО-
МЕТЕО-01» |
АМС «ЛОМО-
МЕТЕО-02» |
АМС «ЛОМО-
МЕТЕО-03» |
|
Диапазон измерений ВНГО (Н), м |
от 0 до 7500 |
|
Пределы допускаемой погрешности измерений ВНГО:
абсолютной при 0 < Н < 750 м, м | |
± 7,5 | |
|
относительной при 750< Н <7500 м, % | |
± 1 | |
|
Диапазон измерений МДВ (S), м: для ФИ-3:
- при измерительной базе 50 м | |
от 30 до 4000 | |
|
- при измерительной базе 70 м | |
от 40 до 6000 | |
|
- при измерительной базе 100 м для ФИ-4: | |
от 60 до 8000 | |
|
- при измерительной базе 35 м | |
от 20 до 6000 | |
|
- при измерительной базе 100 м | |
от 45 до 10000 | |
Продолжение таблицы 3
|
Наименование характеристики измерительного канала (ИК) |
Значение характеристики для модификации |
|
АМС «ЛОМО-
МЕТЕО-01» |
АМС «ЛОМО-
МЕТЕО-02» |
АМС «ЛОМО-
МЕТЕО-03» |
|
Пределы допускаемой относительной погрешности измерений МДВ (S), %: для ФИ-3: | | | |
|
при 30 < S < 200 м | |
± 15 | |
|
при 200 < S < 400 м | |
± 10 | |
|
при 400 < S < 1500 м | |
± 7 | |
|
при 1500< S < 3000 м | |
± 10 | |
|
при 3000< S < 8000 м
для ФИ-4: | |
± 20 | |
|
при 20 < S < 250 м | |
± 15 | |
|
при 250 < S < 3000 м | |
± 10 | |
|
при 3000 < S < 10000 м | |
± 20 | |
|
Диапазон измерений яркости, кд/м2 |
от 10 до 50000 |
- |
от 10 до 50000 |
|
Пределы допускаемой относительной погрешности измерений яркости, % |
±10 |
- |
±10 |
|
Диапазон измерений горизонтальной составляющей скорости ветра, м/с |
от 0,2 до 60,0 |
|
Пределы допускаемой абсолютной по- | | | |
|
грешности измерений горизонтальной составляющей скорости ветра, м/с | |
± (0,2+0,03^V) | |
|
Диапазон измерений направления горизонтальной составляющей скорости ветра, градус |
от 0 до 360 |
|
Пределы допускаемой абсолютной погрешности измерений направления горизонтальной составляющей скорости ветра при скорости более 0,5 м/с, градус |
± 5 |
|
Диапазон измерений атмосферного давления, гПа |
от 600 до 1100 |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
± 0,3 |
|
Диапазон измерений температуры окружающего воздуха, °С |
- |
для МК-15: от минус 60 до 60 |
- |
|
от минус 60 до 50 - для ТГБА-1 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
± 0,2 |
|
Диапазон измерений относительной влажности воздуха, % |
- |
для МК-15: от 10 до 100 |
- |
|
от 10 до 98 - для ТГБА-1 |
Окончание таблицы 3
|
Наименование характеристики измерительного канала (ИК) |
Значение характеристики для модификации |
|
АМС «ЛОМО-
МЕТЕО-01» |
АМС «ЛОМО-
МЕТЕО-02» |
АМС «ЛОМО-
МЕТЕО-03» |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %
(RH - относительная влажность, %,
T - температура воздуха, °С) |
- |
для МК-15:
± 5 при
-10 < T < 60 °С;
± 7 при
-40 < T < -10 °С |
- |
|
для ТГБА-1:
± 3, при 0 < T < 50 °С, 30 < RH ± 5, при 0 < T < 50 °С, 10 < RH ± 5, при -30 < T < 0 °С, 30 < RH ± 7, при -30 < T < 0 °С, 10 < RH |
< 98 %;
< 30 % |
|
Диапазон измерений количества осадков, мм |
от 0,1 до 120 |
- |
от 0,1 до 120 |
|
Пределы допускаемой абсолютной погрешности измерений количества осадков, L, мм |
±(0,1+0,05-L) |
- |
±(0,1+0,05<L) |
Таблица 4 - Метрологические характеристики ИК концентрации газов в воздухе атмосферы
|
Условное обозначение газоанализатора |
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности |
|
объемная доля, % |
массовая концентрация, мг/м3 |
абсолютной, D |
относительной, d |
|
Г азоанализатор
МСП-Сигма-12 |
кислород (О2) |
0 - 30 |
- |
±(0,2+0,04Свх*)
% |
- |
|
Г азоанализатор
МСП-Сигма-8 |
оксид
углерода (СО) |
- |
0 - 20 |
±5 мг/м3 |
- |
|
20 - 120 |
- |
± 25 % |
|
Г азоанализатор
МСП-Сигма-11 |
сероводород
(H2S) |
- |
0 - 10 |
±2,5 мг/м3 |
- |
|
10 - 45 |
- |
± 25 % |
|
Г азоанализатор
МСП-Сигма-9 |
диоксид азота (NO2) |
- |
0 - 2 |
±0,5 мг/м3 |
- |
|
2 - 20 |
- |
± 25 % |
|
Г азоанализатор
МСП-Сигма-10 |
диоксид серы
^О2) |
- |
0 - 10 |
±2,5 мг/м3 |
- |
|
10 - 50 |
- |
± 25 % |
|
Г азоанализатор
МСП-Сигма-1 |
суммарные углеводороды Х(С2-С10) |
- |
0 - 300 |
±75 мг/м3 |
- |
|
300 - 3000 |
- |
± 25 % |
|
Г азоанализатор
МСП-Сигма-1 |
метан (СН4) |
- |
0 - 7000 |
±(0,07+0,05Свх*) мг/м3 |
- |
Примечание к таблице 4:
* - Свх содержание определяемого компонента на входе газоанализатора, объемная доля, % или массовая концентрация, мг/м3;
Дополнительная погрешность газоанализаторов, вызванная изменением температуры окружающей среды в диапазоне рабочих условий эксплуатации на каждые 10 °С от но-
лист № 7 всего листов 12 минального значения температуры (20±5) °С, в долях от пределов допускаемой основной погрешности, составляет:
-
- при измерении содержания Е(С2-С10), СН4 - 0,3;
-
- при измерении содержания СО, NO2, SO2, H2S и О2 - 0,5.
Электропитание станции от сети переменного тока:
Потребляемая ЦУ станции электрическая мощность, не более, ВА 500
Средний срок службы станции, лет 8
Габаритные размеры и масса составных частей станции приведены в таблице 5.
Таблица 5
|
Наименование составных частей |
Г абаритные размеры, мм |
Масса, кг |
|
длина |
ширина |
высота |
диаметр |
|
1 Центральное устройство (ЦУ)
в составе:
- автоматизированное рабочее место (АРМ) |
210 |
500 |
400 | |
6,5 |
|
- стойка приборная МЕСП.416318.101 |
550 |
650 |
1700 |
- |
110,0 |
|
- стойка приборная МЕСП.416318.104 |
525 |
600 |
820 |
- |
100,0 |
|
- стойка приборная МЕСП.416318.107 |
525 |
600 |
450 |
- |
70 |
|
2 Измеритель параметров ветра ультразвуковой ИПВ-У
- устройство измерительное | | |
520 |
170 |
2,5 |
|
- блок управления |
315 |
265 |
140 |
- |
5,0 |
|
- блок питания |
315 |
190 |
110 |
- |
2,5 |
|
3 Комплекс метеорологический МК-15
- датчик акустический | | |
660 |
350 |
6,0 |
|
- блок центральный |
220 |
150 |
100 |
- |
3,0 |
|
- блок питания |
100 |
100 |
100 |
- |
1,0 |
|
- датчик температуры и влажности в радиационной защите | | |
115 |
130 |
0,5 |
|
4 Измеритель дальности видимости ФИ-3
- блок фотометрический |
250 |
820 |
270 | |
17,0 |
|
- блок отражательный |
210 |
500 |
215 |
- |
6,0 |
|
- блок индикации |
185 |
220 |
85 |
- |
2,5 |
|
- тренога |
- |
- |
1350 |
1160 |
7,5 |
|
- щит сетевой |
180 |
120 |
220 |
- |
5,0 |
|
- подставка |
190 |
100 |
200 |
- |
3,7 |
|
5 Измеритель дальности видимости ФИ-4
- блок фотометрический |
250 |
820 |
270 | |
17,0 |
|
- блок отражательный |
115 |
356 |
200 | |
4,0 |
|
- блок управления |
330 |
270 |
150 | |
4,5 |
|
- стойка |
350 |
350 |
1250 | |
6,0 |
|
- стойка блока отражательного |
350 |
350 |
1750 | |
9,0 |
|
- подставка |
190 |
100 |
200 | |
3,7 |
|
6 Датчик яркости фона ДФ-1 - блок измерительный |
510 |
170 |
205 | |
4,5 |
|
- блок управления |
330 |
260 |
140 |
- |
4,5 |
Окончание таблицы 5
|
7 Датчик облаков лазерный ДОЛ-2
- устройство приёмопередающее |
360 |
510 |
960 | |
41,0 |
|
- блок управления |
330 |
260 |
140 |
- |
4,5 |
|
8 Термогигробарометр ТГБА-1
- блок измерительный |
650 |
310 |
300 | |
6,3 |
|
- блок питания |
190 |
315 |
110 |
- |
2,5 |
|
- блок управления |
315 |
265 |
140 |
- |
5,2 |
|
9 Г азоанализатор МСП-Сигма |
80 |
106 |
195 |
- |
0,5 |
|
10 Измеритель количества осадков ИКО-1 |
- |
- |
600 |
490 |
7,0 |
|
11 Средства отображения метеорологической информации
- компьютер управления (контрольное средство отображения) |
515 |
310 |
445 |
- |
7,0 |
|
- панель индикации |
515 |
310 |
480 |
- |
8,0 |
|
12 Мачта метеорологическая М-82 |
- |
- |
9500 |
300 |
60,0 |
Условия эксплуатации
Первичные измерительные преобразователи (датчики) ИК станции, размещаемые на открытом воздухе, имеют степень защиты оболочек электронных узлов и блоков не ниже IP 54 по ГОСТ 14254-96 и соответствуют климатическому исполнению УХЛ 1 по ГОСТ 15150 в диапазоне изменений атмосферного давления от 600 до 1100 гПа в следующих диапазонах рабочих температур окружающего воздуха:
-
- от минус 60 до 50 °С - для датчиков ИК температуры ТГБА-1;
-
- от минус 60 до 60 °С - для датчиков ИК температуры МК-15;
-
- от минус 50 до 50 °С - для датчиков МДВ, ВНГО, яркости фона, количества осадков и параметров ветра;
-
- от минус 30 до 50 °С - для датчиков ИК влажности ТГБА-1;
-
- от минус 40 до 60 °С - для датчиков ИК влажности МК-15;
-
- от минус 20 до 50 °С - для датчиков концентрации газов.
Центральное устройство (ЦУ) с датчиком давления и выносные средства отображения (ВСО), размещаемые в помещении, имеют степень защиты не ниже IP 20 по ГОСТ 14254-96, соответствуют климатическому исполнению УХЛ 4.2 по ГОСТ 15150 в диапазоне изменений атмосферного давления от 600 до 1100 гПа и диапазоном рабочих температур окружающего воздуха от 5 до 40 °С.
