Паспорт средства измерений Термопреобразователи сопротивления, заводской номер 700718

ПАСПОРТ СРЕДСТВА ИЗМЕРЕНИЙ

Номер в гос. реестре

47146-11

Наименование типа СИ (обозначение)

Термопреобразователи сопротивления (STT1-PT100)

Назначение средства измерений

 Термопреобразователи сопротивления модели STT1-PT100 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры окружающего воздуха с целью внешней компенсации температуры контрольной точки в модуле STT1, используемом для преобразования сигналов от термопар и входящем в состав комплекта программно-технических средств TELEPERM XS пр-ва фирмы AREVA NP GmbH (Германия).

Модификация

STT1-PT100

Описание типа

2011-47146-11.pdf

Тип производства

 Серийное

Заводской номер

700718

Год производства (возраст, лет)

2012 (13)

Производитель

Фирма "AREVA NP GmbH"
Страна - ГЕРМАНИЯ

Все поверки данного средства измерений

Организация поверитель Модификация Условный шифр знака поверки Тип поверки Дата поверки Дейтвительна до Наименование документа, на основании которого выполнена поверка Номер свидетельства (извещения) Владелец СИ Знак поверки в паспорте Знак поверки на СИ
Организация поверитель Модификация Условный шифр знака поверки Тип поверки Дата поверки Дейтвительна до Наименование документа, на основании которого выполнена поверка Номер свидетельства (извещения) Владелец СИ Знак поверки в паспорте Знак поверки на СИ
RA.RU.311618 от 2016-04-05
Общество с ограниченной ответственностью "Транснефть-Восток"
(ООО "Транснефть-Восток")
ИНН: 3801079671
Действует		STT1-PT100ВЮОПериодическая04.02.202203.02.2026МИ 2124-90C-ВЮО/04-02-2022/131915120ООО "Транснефть-Восток" Да Да
RA.RU.311618 от 2016-04-05
Общество с ограниченной ответственностью "Транснефть-Восток"
(ООО "Транснефть-Восток")
ИНН: 3801079671
Действует		STT1-PT100ВЮОПериодическая04.02.202203.02.2026ГОСТ 8.461-2009C-ВЮО/04-02-2022/135981544ООО "Транснефть-Восток" Да Да

Технические и метрологические характеристики СИ -

Термопреобразователи сопротивления (STT1-PT100)

Диапазон измеряемых температур, °С: ...................................от плюс 5 до плюс 75

Температурный коэффициент ТС а, оС-1:................................................0,00385

Условное обозначение номинальной статической характеристики

преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60571:.....................................Pt100

Номинальное значение сопротивления ТС при 0 °С (Ro), Ом:............................100

Класс допуска по ГОСТ 6651-2009/МЭК 60571:................................................В

Пределы допускаемого отклонения сопротивления ТС от НСХ

в температурном эквиваленте, °C:....................................................................± (0,30 + 0,0057)

Время термической реакции ТС (при скорости воздушного

потока 1 м/c), с, не более:................................................2,5 (т50); 3,0 (т63); 8,0 (т90)

Габаритные размеры ТС (длинахширинахглубина), мм, не более: ................37x7x8

Длина соединительных штырей ТС, мм:

Масса ТС, г, не более:

Рабочие условия эксплуатации ТС:

- температура окружающей среды, °С: ...............................от плюс 5 до плюс 75

- относительная влажность воздуха, % (при плюс 25 °С), не более:

Средний срок службы ТС, лет, не менее:


Заявитель


ОАО «ВНИИАЭС»
Адрес: 109507, Москва, ул. Ферганская, 25
Тел./факс: (499) 796 91 43/ (495) 376 83 33
лист № 4 всего листов 4

Испытательный центр


Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС», г.Москва

Правообладатель


Изготовитель


фирма «AREVA NP GmbH». Германия
91052. Эрланген. Германия

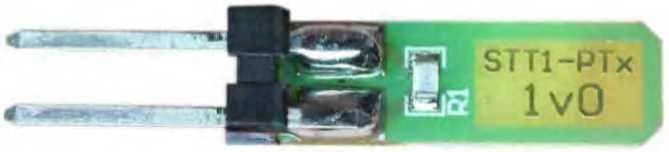

Внешний вид средства измерений: Термопреобразователи сопротивления, заводской номер №700718
Внешний вид средства измерений: Термопреобразователи сопротивления, заводской номер №700718
Внешний вид средства измерений: Термопреобразователи сопротивления, заводской номер №700718
Внешний вид средства измерений: Термопреобразователи сопротивления, заводской номер №700718
