Номер в гос. реестре

45152-10

Наименование типа СИ (обозначение)

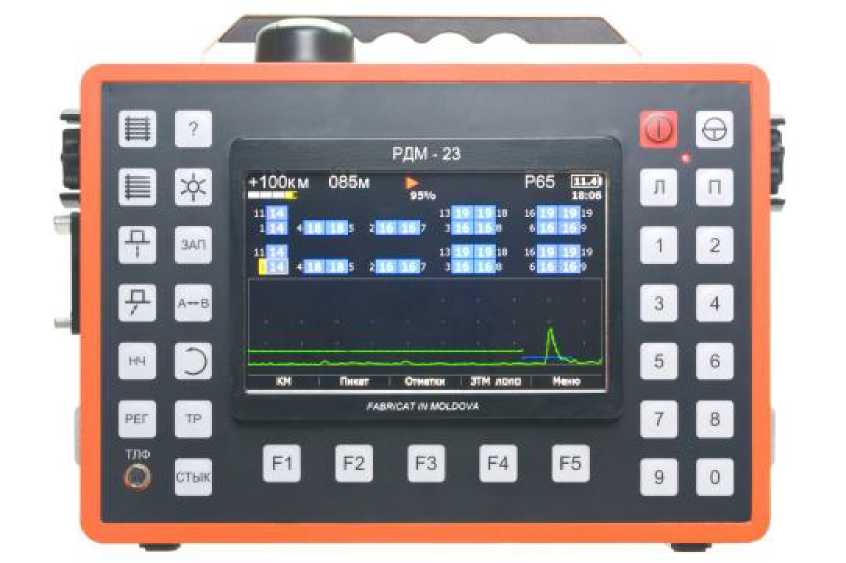

Дефектоскопы ультразвуковые (УДС2-РДМ-23)

Назначение средства измерений

Модификация

Нет модификации

Описание типа

2015-45152-10-1.pdf

Тип производства

Заводской номер

517

Год производства (возраст, лет)

Год производства не указан

Производитель

ООО "НПО "РДМ-ВИГОР"
Страна - РОССИЯ
Населенный пункт - г.Москва

Обозначение ПЭП и резонаторов

Номинальный угол ввода, градус

Глубина расположения отражателя, мм

Опорный уровень чувствительности, дБ, не более

РП РС 2

0

44

18

РП 42/42

42/42

44

18/18

РП 70

70

15

27

РП 70/70

70/70

15

27/27

РП 65/65x84

65/65

44

35/35

РП 55/55x68

55/55

44

28/28

РП 4x70

70/70/70/70

15

30/30/30/30

РП 4x65

65/65/65/65

44

40/40/40/40

РП 4x58

58/58/58/58

44

30/30/30/30

ПЭП П112-2,5-РДМ-Р

0

44

18

ПЭП П121-2,5-42-РДМ-Р

42

44

15

ПЭП П121-2,5-50-РДМ-Р

50

44

24

ПЭП П121-2,5-55-РДМ-Р

55

44

26

ПЭП П121-2,5-65-РДМ-Р

65

44

32

ПЭП П121-2,5-70-РДМ-Р

70

44

38

ПЭП П122-2,5-70-РДМ

70

44

35

ПЭП П122-2,5-55/70-П(Л)

55/70

44/44

26/35

ПЭП П122-2,5-65/65-п(л)

65/65

44/44

32/32

Наименование характеристики

Значение

Минимальная условная протяженность дефекта (условный размер по длине рельса), выявляемого в рельсе, при скорости перемещения дефектоскопа 3,6 км/ч, мм

10

Запас чувствительности по каналам эхо-метода:

• - с ПЭП П121-2,5-42, П121-2,5-50, П121-2,5-55, не менее, дБ;

• - с ПЭП П121-2,5-65, П121-2,5-70, П112-2,5, не менее, дБ.

25

16

Мертвая зона дефектоскопа, по контрольному образцу №2:

• - с ПЭП П121-2,5-65, П121-2,5-70, П112-2,5, не более, мм;

• - с ПЭП П121-2,5-42, П121-2,5-50, П121-2,5-55, не более, мм.

3

6

Условная чувствительность по каналам, работающим ЗТМ с ПЭП П112-2,5 и резонатором РП РС2, для донного сигнала, полученного в контрольном образце №2 при времени распространения УЗК 66 мкс от начала зондирующего импульса, устанавливается в пределах, дБ

От 20 до 4 с дискретностью 1

Частота дефектоскопа:

• - по каналам сплошного контроля и выходам / входам подключения ПЭП указанных в табл. 2, МГц;

• - по низкочастотному каналу, кГц.

2,5 ± 0,25

100 ± 10

Диапазон зоны контроля с ПЭП П121-2,5-42 (по стали):

• - минимальное значение нижней границы, не более, мкс;

• - максимальное значение верхней границы, не менее, мкс.

5

230

Пределы допускаемой абсолютной погрешности измерения координат залегания дефекта, мм

± (0,02Н(Ь) + 1), где Н (мм) - глубина залегания дефекта, L (мм) -расстояние от точки ввода до дефекта

Диапазон измерения коэффициента выявляемости дефекта эхо-методом для эхо-сигналов, превышающих пороговый уровень, дБ

От минус Ку до плюс {70

- (Кп + Ку)}, где Ку (дБ) -установленная условная чувствительность контроля в канале, Кп (дБ) - опорный уровень

чувствительности

Пределы допускаемой абсолютной погрешности измерения коэффициента выявляемости дефекта эхо-методом, дБ

± (1 + 0,05Кд), где Кд (дБ) - измеренное значение коэффициента выявляемости дефекта

Диапазон измерения амплитуды эхо-сигнала относительно порогового уровня индикации, дБ

От нуля до (70 - Кп), где Кп (дБ) - опорный уровень чувствительности

Пределы допускаемой абсолютной погрешности измерения амплитуды эхо-сигнала, дБ

± (1 + 0,03AN), где AN (дБ) - измеренное значение амплитуды эхо-сигнала

Электрическое    питание    дефектоскопа    осуществляется

постоянным током напряжением, В

От 10,4 до 13,8

Напряжение,   при котором происходит автоматическое

выключение дефектоскопа, В

10,2

Ток, потребляемый дефектоскопом в многоканальном режиме сплошного контроля при номинальном напряжении 12 В, не более, А

1,5

Время непрерывной работы дефектоскопа от полностью заряженной аккумуляторной батареи при температуре (25 ± 15)°С, не менее, ч

10

Средний расход технологической жидкости для акустического контакта (воды по ГОСТ Р 51232-98, спирта этилового технического по ГОСТ 17299-78) на 1 км проконтролированного пути, не более, литров

5

Масса дефектоскопа в рабочем состоянии без запаса технологической жидкости, не более, кг

50

Масса ручного ПЭП:

• - для типов П121, не более, кг;

• - для типов П122 и П112, не более, кг.

0,1

0,25

Габаритные размеры дефектоскопа:

• - в рабочем состоянии, не более, мм;

• - в сложенном виде, не более, мм.

1820x1000x800

1320x760x480

Степень защиты от попадания внутрь электронного блока дефектоскопа твердых тел (пыли) и воды по ГОСТ 14254-96

IP54

По стойкости к механическим воздействиям дефектоскоп устойчив к воздействию синусоидальных вибраций частотой, Гц

От 10 до 55

Показатели надежности:

• -  средняя наработка на отказ с учетом технического обслуживания и ЗИП - не менее, ч;

• - среднее время восстановления работоспособного состояния дефектоскопа - не более, ч;

• - средний срок службы дефектоскопа, лет.

15000

6

8

Условия эксплуатации:

Диапазон рабочих температур дефектоскопа, °С

От минус 40 до плюс 50

Относительная влажность воздуха при температуре плюс 35 °С, %

От 0 до 98
