Паспорт средства измерений Весы вагонные электронные, заводской номер 03/13

ПАСПОРТ СРЕДСТВА ИЗМЕРЕНИЙ

Номер в гос. реестре

56099-13

Наименование типа СИ (обозначение)

Весы вагонные электронные (ВЕКТОР)

Назначение средства измерений

 Весы вагонные электронные ВЕКТОР (далее - весы) предназначены для определения массы железнодорожных вагонов, вагонеток и другого рельсового транспорта.

Модификация

Вектор-150

Описание типа

2013-56099-13.pdf

Тип производства

 Серийное

Заводской номер

03/13

Год производства (возраст, лет)

2013 (12)

Производитель

ООО "Тензосила"
Страна - РОССИЯ
Населенный пункт - г.Воронеж

Все поверки данного средства измерений

Организация поверитель Модификация Условный шифр знака поверки Тип поверки Дата поверки Дейтвительна до Наименование документа, на основании которого выполнена поверка Номер свидетельства (извещения) Владелец СИ Знак поверки в паспорте Знак поверки на СИ
Организация поверитель Модификация Условный шифр знака поверки Тип поверки Дата поверки Дейтвительна до Наименование документа, на основании которого выполнена поверка Номер свидетельства (извещения) Владелец СИ Знак поверки в паспорте Знак поверки на СИ
RA.RU.312723 от 2019-07-01
ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "РОССИЙСКИЕ ЖЕЛЕЗНЫЕ ДОРОГИ"
(ОАО "РЖД")
ИНН: 7708503727
Действует		Вектор-150-2 МВШДПериодическая27.04.202126.10.2021ГОСТ OIML R 76-1-2011C-ВШД/27-04-2021/60991206ООО "АГРОФИРМА ЕЛЕЦКИЙ" Да Да
RA.RU.312723 от 2019-07-01
ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "РОССИЙСКИЕ ЖЕЛЕЗНЫЕ ДОРОГИ"
(ОАО "РЖД")
ИНН: 7708503727
Действует		Вектор-150ВШДПериодическая25.10.202124.04.2022ГОСТ OIML R 76-1-2011C-ВШД/25-10-2021/107166979ООО " Елецкий" Да Да
RA.RU.312723 от 2019-07-01
ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "РОССИЙСКИЕ ЖЕЛЕЗНЫЕ ДОРОГИ"
(ОАО "РЖД")
ИНН: 7708503727
Действует		Вектор-150ВШДПериодическая08.04.202207.10.2022ГОСТ OIML R 76-1-2011C-ВШД/08-04-2022/154897410юридическое лицо Да Да
RA.RU.312723 от 2019-07-01
ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "РОССИЙСКИЕ ЖЕЛЕЗНЫЕ ДОРОГИ"
(ОАО "РЖД")
ИНН: 7708503727
Действует		Вектор-150ВШДПериодическая27.09.202226.03.2023ГОСТ OIML R 76-1-2011C-ВШД/27-09-2022/189904289юридическое лицо Нет Нет
RA.RU.312723 от 2019-07-01
ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "РОССИЙСКИЕ ЖЕЛЕЗНЫЕ ДОРОГИ"
(ОАО "РЖД")
ИНН: 7708503727
Действует		Вектор-150ВШДПериодическая21.03.202320.09.2023ГОСТ OIML R 76-1-2011C-ВШД/21-03-2023/236140822юридическое лицо Нет Нет
RA.RU.310555 от 2014-12-02
ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "РОССИЙСКИЕ ЖЕЛЕЗНЫЕ ДОРОГИ"
(ОАО "РЖД")
ИНН: 7708503727
Действует		Вектор-150ВШДПериодическая14.03.202413.09.2024ГОСТ OIML R 76-1-2011C-ВШД/14-03-2024/325644810юридическое лицо Нет Нет

Технические и метрологические характеристики СИ -

Весы вагонные электронные (ВЕКТОР)

Метрологические характеристики приведены в таблицах 2 и 3

Таблица 2 - Метрологические характеристики однодиапазонных весов

Характеристика

Модификации

ВЕКТОР-

30-(D)

ВЕКТОР-

60-(D)

ВЕКТОР-

80-(D)

ВЕКТОР-

100-(D)

ВЕКТОР-

150-(D)

ВЕКТОР-

200-(D)

Класс точности по ГОСТ

OIML R 76-1-2011

III

Максимальная нагрузка (Мах), т

30

60

80

100

150

200

Поверочный интервал (е) и действительная цена деления шкалы (d) e=d, т

0,01

0,02

0,05

0,05

0,05

0,1

Число поверочных интервалов (n)

3000

3000

1600

2000

3000

2000

Диапазон уравновешивания тары

100% Max

Диапазон предварительного задания значения массы тары

100% Max

Таблица 3 - метрологические характеристики многодиапазонных весов

Характеристика

ВЕКТОР-60-

(D)

ВЕКТОР-80-

(D)

ВЕКТОР-100- (D)

ВЕКТОР-150- (D)

ВЕКТОР-

200-(D)

Класс точности по ГОСТ

OIML R 76-1-2011

III

Максимальная нагрузка, т

Диапазон взвешивания W1 (Max1)

Диапазон взвешивания W2

30

60

60

100

150

(Max2)

60

80

100

150

200

Характеристика

ВЕКТОР-60-

(D)

ВЕКТОР-80-

(D)

ВЕКТОР-

100- (D)

ВЕКТОР-

150- (D)

ВЕКТОР-

200-(D)

Поверочный интервал, e, действительная      цена

деления шкалы, d (e=d), т Диапазон взвешивания W1 (е1)

0,01

0,02

0,02

0,05

0,05

Диапазон взвешивания W2 (е2)

0,02

0,05

0,05

0,1

0,1

Число       поверочных

интервалов, n

Диапазон взвешивания W1 (n 1)

3000

3000

3000

2000

3000

Диапазон взвешивания W2 (п 2)

3000

1600

2000

1500

2000

Диапазон уравновешивания тары

100 % Мах2

Диапазон температур для ГПУ, оС:

  • - при использовании датчиков МВ150, М70К, М100

  • - при

  • - при

  • - при

  • - при

использовании использовании использовании использовании

датчиков 740, 740D..........

датчиков HM9B, BM14G

датчиков Compression.....

датчиков C16A,C16i........

от минус 30 до плюс 40; от минус 30 до плюс 40; от минус 10 до плюс 40; от минус 10 до плюс 40; от минус 50 до плюс 50;

Диапазон температур для весоизмерительных устройств, оС:

  • - прибор весоизмерительный Микросим-06, модификации М0601-БМ, М0601-БМ2.................

........................................................................................................................... от минус 35 до плюс 50;

  • - прибор весоизмерительный CI, модификации CI-2400BS, CI-5010A, CI-6000A......................

........................................................................................................................... от минус 10 до плюс 40;

  • - прибор весоизмерительный (терминал) DIS2116.......

  • - весоизмерительный (терминал) Matrix II.....................

  • - весоизмерительный прибор (терминал) VT300...........

Параметры электропитания от сети переменного тока: напряжение, В ........................................................

частота, Гц ..............................................................

от минус 10 до плюс 40; от минус 10 до плюс 40; от минус 10 до плюс 40;

220 +10% ;

220 -15% ;

..50±1.


Заявитель


Испытательный центр


Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru

Правообладатель


Изготовитель


Общество с ограниченной ответственностью «Тензосила» (ООО «Тензосила»). Адрес: 394005, г. Воронеж, ул. Владимира Невского, 25/5.
Тел.: +7(473) 296-45-00, 296-45-01
e-mail: mail@tenzosila.ru
www.tenzosila.ru

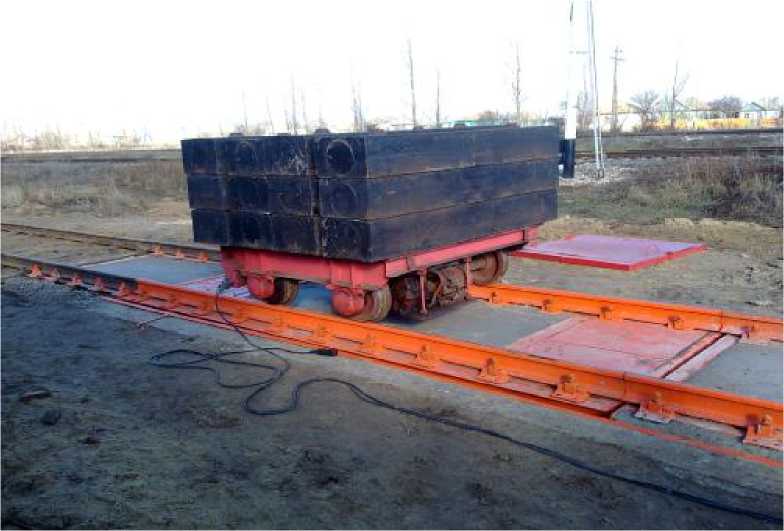

Внешний вид средства измерений: Весы вагонные электронные, заводской номер №03/13
Внешний вид средства измерений: Весы вагонные электронные, заводской номер №03/13
Внешний вид средства измерений: Весы вагонные электронные, заводской номер №03/13
Внешний вид средства измерений: Весы вагонные электронные, заводской номер №03/13
