МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

17 июня 2019 г.

Москва

О переоформлении и продлении срока действия свидетельства об утверждении типа № 56215 «Измерители мощности дозы EcoGamma-g»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Канберра-Паккард Трейдинг Корпарейшн» от 1 апреля2019 г.№ 64.19/1-0419 приказываю:

• 1. Переоформить свидетельство об утверждении типа № 56215 «Измерители мощности дозы EcoGamma-g», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 57959-14, в связи с переименованием изготовителя с Canberra Industries Inc., США на Компания Mirion Technologies (Canberra) Inc., США.

• 2. Продлить срок действия свидетельства об утверждении типа № 56215 «Измерители мощности дозы EcoGamma-g» на последующие 5 лет.

• 3. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится а системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВ['УЦ НИЯ и СЕР [ ИФИКАТЕ АН

Сертификат: 00E1036EE32711E88OE9EOO71BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен; с 08.11.2018 до 08.11.2019

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «17» июня 2019 г. № 1402

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители мощности дозы EcoGamma-g

Измерители мощности дозы EcoGamma-g (далее - ИМД EcoGamma-g) предназначены для измерения мощности амбиентного эквивалента дозы Н (10) гамма-излучения в качестве автономного измерителя (при подключении к компьютеру или другому устройству отображения информации) или в составе систем контроля радиационной обстановки.

Принцип действия ИМД EcoGamma-g основан на взаимодействии гамма-излучения с веществом детекторов (счётчиков Гейгера-Мюллера) и возникновении носителей заряда, которые преобразуются в электрические импульсы, скорость счета которых пропорциональна мощности дозы гамма-излучения.

Для расширения диапазона измерения мощности дозы в ИМД EcoGamma-g используются два счетчика Гейгера-Мюллера - для нижнего и для верхнего диапазонов мощности дозы (точка переключения около 5 мЗв/ч), работающих с использованием запатентованной компанией Canberra технологии «time-to-count» (время до прихода импульса). Технология «Time-to-count» позволяет исключить потери информации, вызванные «мертвым» временем и эффектом насыщения в счетчике.

Встроенная микропроцессорная система с энергонезависимой памятью позволяет хранить в ИМД EcoGamma-g калибровочные коэффициенты и идентификационные данные, благодаря чему обеспечивается их взаимозаменяемость в измерительных системах без дополнительной регулировки. В ИМД EcoGamma-g имеется встроенный источник высокого напряжения.

ИМД EcoGamma-g поддерживает системный журнал, в который заносятся результаты измерения мощности дозы, сведения о состоянии прибора, измеренные значения скорости счета, факты выдачи сигналов тревоги, ошибки и прочая информация. Запись осуществляется во встроенную память с интервалами в одну минуту, при этом объем памяти достаточен для непрерывной записи в течение 180 суток работы. Управление хранением данных обеспечивается измерителем, благодаря чему данные не будут потеряны даже при обрыве связи с внешними устройствами. В комплект поставки EcoGammag входит программное обеспечение, позволяющее отобразить сохраненные и текущие данные в различной форме, включая таблицы и графики.

Питание ИМД EcoGamma-g осуществляется через порт USB или через интерфейс Ethernet (технология PoE). При отсутствии в компьютере интерфейса типа PoE следует использовать входящий в комплект поставки инжектор PoE, питаемый от сети постоянного тока напряжением 230В и частотой 50 Гц. Для подключения нескольких устройств используется концентратор PoE. При эксплуатации ИМД EcoGamma-g вне помещений, инжектор или концентратор PoE следует размещать в защитном кожухе.

Выходной сигнал ИМД EcoGamma-g представляет собой оцифрованное значение измеренной мощности дозы гамма-излучения. Он может передаваться непосредственно в компьютер или в компьютерную сеть для отображения или для дальнейшей обработки. Для передачи данных используются интерфейсы USB или Ethernet.

Подключение ИМД EcoGamma-g к управляющему компьютеру осуществляется кабелем с разъемами RJ45. Если измеритель расположен на небольшом (до 3 м) расстоянии от компьютера и не предъявляется требований к условиям эксплуатации, можно использовать кабель USB.

ИМД EcoGamma-g выполнен в цилиндрическом герметичном алюминиевом корпусе. На торцевой панели ИМД EcoGamma-g имеются двухцветный светодиод и два разъема связи. Из органов управления предусмотрена только утопленная кнопка перезапуска. Светодиод отображает состояние ИМД и некоторые параметры, используемые при настройке, при этом нет необходимости, чтобы он был виден в процессе эксплуатации. Разъем USB и кнопка сброса защищены от воздействия пыли и влаги крышкой с уплотнительной прокладкой.

Для оценки температуры внутри корпуса измерителя имеется встроенный датчик температуры, по показаниям которого может вводиться поправка на температуру в результат измерений.

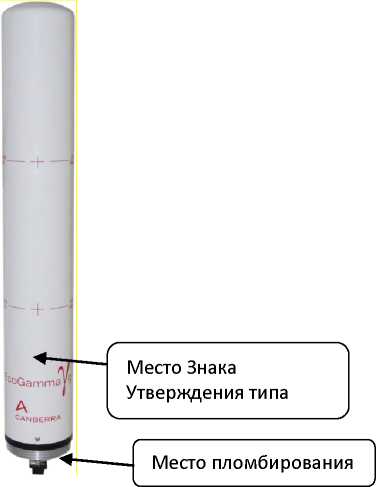

Рисунок 1 - Общий вид измерителя мощности дозы EcoGamma-g

Программное обеспечение ИМД EcoGamma-g состоит из двух частей:

Встроенное микропрограммное ПО, которое обеспечивает расчет мощности амбиентного эквивалента дозы, ведение журнала (измерений, событий и ошибок), самотестирование, а также взаимодействие ИМД с внешним ПО и передачу результатов измерений и данных самодиагностики по интерфейсу USB или Ethernet..

Вспомогательная программа EcoGamma, поставляемая в двух вариантах:

• - WEB-приложение, записанное в памяти ИМД. Доступ к нему осуществляется через Ethernet или USB путем указания в любом Интернет-браузере IP адреса ИМД.

• - Приложение для компьютера, которое обычным образом устанавливается на управляющий компьютер.

Оба варианта программы могут использоваться для настройки, управления, просмотра данных и для выполнения обновления микропрограммного и встроенного программного обеспечения. Версия для компьютера также позволяет экспортировать данные для передачи в другие программы.

Разделение ПО с выделением метрологически значимой части не предусмотрено (все ПО считается метрологически значимым).

Идентификационные данные ПО ИМД EcoGamma-g представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Примечания: 1) Номер версии не ниже указанного в таблице.

• 2) Доступа к цифровому идентификатору встроенного ПО нет.

• 3) Номер версии программного обеспечения 1 .X.Y, где X - от 4 до 9, Y- от 15 до 99.

• 4) Контрольная сумма относится к текущей версии (1.4.15) ПО.

В соответствии с разделом 2.6 МИ 3286-2010 и на основании результатов проверок уровень защиты ПО ИМД EcoGamma-g от непреднамеренных и преднамеренных изменений соответствует уровню «С».

Основные метрологические и технические характеристики ИМД EcoGamma-g представлены в таблице 2.

Таблица 2 - Характеристики измерителя мощности дозы EcoGamma-g

Продолжение таблицы 2

Продолжение таблицы 2

наносится типографским способом на титульный лист Руководства по эксплуатации и методом шелкографии на пленочную этикетку, клеящуюся на корпус ИМД EcoGamma-g.

Комплект поставки ИМД EcoGamma-g указан в таблице 3.

Таблица 3 - Комплект поставки измерителя мощности дозы EcoGamma-g

осуществляется по документу МП 2103-004-2014 «Измерители мощности дозы EcoGamma-g. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в феврале 2014 г.

Основные средства поверки: рабочий эталон второго разряда по ГОСТ Р 8.804-2012 -установка поверочная дозиметрическая гамма-излучения с набором источников из радионуклида Cs-137, диапазон мощности амбиентного эквивалента дозы от Ь'10^-6 до 10 Зв/ч, погрешность не более ±5 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

CPR349MN001 «Измеритель мощности дозы EcoGamma-g. Руководство по эксплуатации».

ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»

ГОСТ 29074-91 «Аппаратура контроля радиационной обстановки. Общие требования»

ГОСТ Р 8.804-2012 «ГСИ. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма- излучений»

Техническая документация фирмы-изготовителя

Компания Mirion Technologies (Canberra) Inc., США

Адрес: 800 Research Parkway, Meriden, CT 06450, USA

Тел.: 203-238-2351, факс: 203-235-1347

Представительство корпорации «Канберра Индастриз Инк.» (США)

Юридический адрес: 117218, г. Москва, ул. Б. Черемушкинская, д. 25, корп. 40

Почтовый адрес: 117997, г. Москва, ул. Миклухо-Маклая, д. 16/10, ИБХ, корп. 32, офис 406

Тел.: (499) 724-85-77, 793-50-77, 724-86-11, 793-40-88

Факс: (499) 724-86-11

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Тел.: (812) 251-76-01, факс: (812) 713-01-14

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
