О переоформлении свидетельства об утверждении типа № 64501 «Система измерений количества и параметров нефти сырой Узла сепарации Южно-Киняминского месторождения ООО «Газпромнефть-Хантос» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Газпромнефть-Хантос» от 23 ноября 2018 г. № 19/1054, № 19/1054-1 приказываю:

• 1. Внести изменения в описание типа на систему измерений количества и параметров нефти сырой Узла сепарации Южно-Киняминского месторождения ООО «Газпромнефть-Хантос», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 66021-16, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Установить методику поверки по документу МП 66021-16 «ГСИ. Система измерений количества и параметров нефти сырой Узла сепарации Южно-Киняминского месторождения ООО «Газпромнефть-Хантос». Методика поверки» с изменением № 1, утвержденному ФБУ «Тюменский ЦСМ» 22 ноября 2018 г.

• 3. Переоформить свидетельство об утверждении типа № 64501 «Система измерений количества и параметров нефти сырой Узла сепарации Южно-Киняминского месторождения ООО «Газпромнефть-Хантос», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 66021-16, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  С.С. Голубев

Заместитель Руководителя

(----------'-------------------------------

Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 00E1036EE32711E860E9E0071BFC5DO276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «17» июня 2019 г. № 1397

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и параметров нефти сырой Узла сепарации Южно-Киняминского месторождения ООО «Газпромнефть-Хантос»

Система измерений количества и параметров нефти сырой Узла сепарации Южно-Киняминского месторождения ООО «Газпромнефть-Хантос» (далее - СИКНС) предназначена для измерений массового расхода (массы) сырой нефти.

СИКНС реализует прямой метод динамических измерений массы сырой нефти в трубопроводе с помощью счетчиков-расходомеров массовых. Принцип действия СИКНС заключается в непрерывном измерении входных сигналов, поступающих от счетчиков-расходомеров массовых, преобразователей давления, температуры, плотности и влагосодержания с последующей обработкой их при помощи системы обработки информации (далее - СОИ) в значение массы нетто нефти.

Конструктивно СИКНС состоит из функционально объединенных блоков:

• 1) Блок измерительных линий (БИЛ), состоящий из двух рабочих и одной контрольнорезервной измерительных линий, предназначен для непрерывного измерения массы сырой нефти.

• 2) Блок измерений показателей качества нефти (БИК), предназначенный для непрерывного автоматического измерения показателей качества нефти (плотность, объемная доля воды).

• 3) Система обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей с измерительных преобразователей, для вычислений, индикации и регистрации результатов измерений.

• 4) Блок трубопоршневой поверочной установки (ТПУ).

Состав СИКН представлен в таблице 1.

Таблица 1 - Состав СИКН

Предусмотрено два режима эксплуатации СИКНС, первый режим установлен для расхода от 10,0 до 160,0 т/ч с использованием счетчиков расходомеров массовых CMF 200, второй режим для расхода от 50,0 до 240,0 т/ч с использованием счетчиков расходомеров массовых CMF 300.

СОИ и технологическая схема СИКНС обеспечивают выполнение следующих функций:

• -  измерение в автоматическом режиме:

• 1) массового расхода сырой нефти по каждой измерительной линии и в целом по СИКНС;

• 2) объемной доли воды в сырой нефти;

• 3) давления в БИЛ, БИК, ТПУ;

• 4) температуры в БИЛ, БИК, ТПУ;

• 5) плотности нефти;

• -  расчет в автоматическом режиме:

• 1) суммарной массы сырой нефти за отдельные периоды (2 часа, смена, сутки, с начала партии);

• 2) массы нетто нефти с учетом параметров качественного состава сырой нефти (плотность, влагосодержание, массовая доля механических примесей, массовая концентрация хлористых солей), измеренных или введенных вручную по результатам лабораторного анализа за отдельные периоды (2 часа, смена, сутки, с начала партии);

• 3) средних значений температуры, давления, плотности, влагосодержания нефти рассчитанных для отдельных периодов (2 часа, смена, сутки, с начала партии);

• -  автоматическая обработка результатов поверки и контроля метрологических характеристик средств измерений;

• -  световая и звуковая сигнализация аварийных состояний СИКНС и выхода характеристик нефти за установленные пределы;

• -  передача измеряемых и расчетных параметров в АРМ оператора СИКНС.

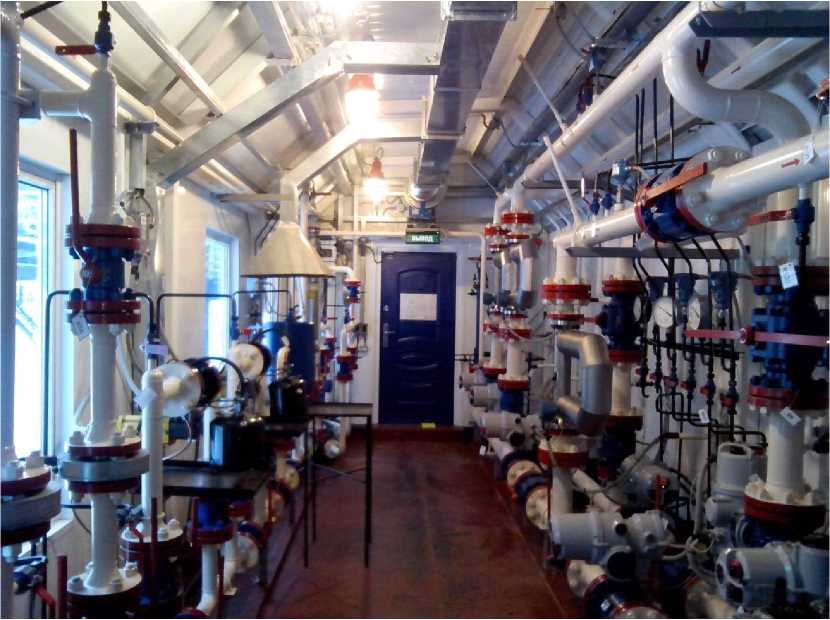

Общий вид СИКНС представлен на рисунке 1

Рисунок 1 - Общий вид СИКНС

СИКНС имеет аттестованное программное обеспечение (ПО). ПО представлено встроенным прикладным ПО измерительно-вычислительного комплекса «Вектор-02» и ПО автоматизированного рабочего места оператора «АРМ Вектор». «АРМ Вектор» имеет свидетельство об аттестации алгоритма от 26.02.2008, выданное ФБУ «Тюменский ЦСМ».

Уровень защиты программного обеспечения высокий в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 3 - Метрологические и технические характеристики

Таблица 4 - Основные технические характеристики

наносится на титульный лист эксплуатационной документации типографским способом.

Таблица 3 - Комплектность средства измерений

осуществляется по методике поверки МП 66021-16 «ГСИ. Система измерений количества и параметров нефти сырой узла сепарации Южно-Киняминского месторождения ООО «Газпромнефть-Хантос». Методика поверки» с изменением № 1, утвержденным ФБУ «Тюменский ЦСМ» 22.11.2018 г.

Основные средства поверки:

- поверочная установка с диапазоном воспроизведения значений массового расхода, соответствующим диапазону измерений поверяемого расходомера, в том числе трубопоршневая поверочная установка (рабочий эталон 2-го разряда согласно государственной поверочной схеме для средств измерений массы и объема жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке системы измерений количества и параметров нефти сырой узла сепарации Южно-Киняминского месторождения ООО «Газпромнефть-Хантос».

Методика измерений приведена в документе «Масса сырой нефти. Методика измерений с применением системы измерений количества и параметров нефти сырой (СИКНС) Узла сепарации Южно-Киняминского месторождения ООО «Газпромнефть-Хантос». Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2018.29335.

Нормативные документы, устанавливающие требования к системе измерений количества и параметров нефти сырой узла сепарации Южно-Киняминского месторождения ООО «Газпромнефть-Хантос»

Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

ГОСТ Р 8.615-2005 ГСИ. Измерения количества извлекаемой из недр нефти и нефтяного газа. Общие метрологические и технические требования

Общество с ограниченной ответственностью «Инженерно-производственная фирма «Вектор» (ООО «ИПФ Вектор»)

ИНН 7203256184

Адрес: 625031, г. Тюмень, ул. Шишкова, д. 88

Тел.: (3452) 38-87-20

Факс: (3452) 38-87-27

E-mail: sekretar@ipfvektor.ru

Общество с ограниченной ответственностью «Газпромнефть-Хантос» (ООО «Газпромнефть-Хантос»)

ИНН 8618006063

Адрес: 628011, ХМАО - Югра, г. Ханты-Мансийск, ул. Ленина, д. 56

Тел.: (34673) 54-800

Факс: (34673) 54-844

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской области, Ханты-Мансийском автономном округе - Югра, Ямало-Ненецком автономном округе»

Адрес: 625027, г. Тюмень, ул. Минская, д. 88

Тел.: (3452) 20-62-95

Факс: (3452) 28-00-84

Web-сайт: тцсм.рф

E-mail: mail@csm72.ru

Аттестат аккредитации ФБУ «Тюменский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311495 от 03.02.2016 г.
