№1285 от 03.06.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 93637
О внесении изменений в описание типа на манометры, вакуумметры и мановакуумметры показывающие МПА-Кс, ВПА-Кс и МВПА-Кс
Приказы по основной деятельности по агентству Вн. Приказ № 1285 от 03.06.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
3 июня 2019 г.
№ 1285
Москва
О внесении изменений в описание типа на манометры, вакуумметры и мановакуумметры показывающие МПА-Kc, ВПА-Кс и МВПА-Кс
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ОАО «Манотомь» б/д № 99-35/203 приказываю:
-
1. Внести изменения в описание типа на манометры, вакуумметры и мановакуумметры показывающие МПА-Kc, ВПА-Кс и МВПА-Кс, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 50119-17, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С. Голубев
f
Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
сертификат OOE1036EE32711E880E9E0071BFC5DD276
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 08.11.2018 до 08.11.2019
I J
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «3» июня 2019 г. № 1285
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры, вакуумметры и мановакуумметры показывающие МПА-Кс, ВПА-Кс и МВПА-Кс
Назначение средства измеренийМанометры, вакуумметры имановакуумметры показывающие МПА-Кс, ВПА-Кс, МВПА-Кс (в дальнейшем приборы) предназначены для измерений избыточного и вакуумметрического давления углеводородного газа и водогазонефтяной эмульсии с содержанием сероводорода (H2S) и углекислого газа (CO2).
Описание средства измеренийПринцип действия приборов основан на уравновешивании измеряемого давления силами упругой деформации манометрической пружины.
Приборы МП3А-Кс, ВП3А-Кс и МВП3А-Кс изготавливаются в металлическом корпусе диаметром 100 мм с фланцем и без фланца, приборы МП4А-Кс, ВП4А-Кс и МВП4А-Кс - в корпусе диаметром 160 мм с фланцем и без фланца. Расположение штуцера радиальное или осевое.
По заказу потребителя манометры с верхним пределом диапазона показаний до 25 МПа (250 кгс/см2), могут выдержать кратковременные, до 15 с., перегрузки - 200 % верхнего значения диапазона показаний.
По заказу потребителя приборы могут иметь корректор нуля или контрольную стрелку, указатель предельного давления, безопасный корпус, могут быть заполненными полиметилсилоксановой жидкостью.
Код заказа манометров:
МП /ВП/МВПХА - КсХХ-ХХХХ - ХХ - АЭС-кл. б. 3 - ХХ - ХХ - ХХ - ХХ - Э - ТУ 25.7329.002-96 условное обозначение
(3 - диаметр корпуса 100 мм
4 - диаметр корпуса 160 мм) климатического исполнения верхнее значение диапазона показаний
(По требованию потребителя оговаривается наличие предельной отметки: например, 100/75) единицы измерения давления класс точности для атомных станций - «АЭС», Класс безопасности
наименование измеряемой среды при специальном исполнении прибора (кислород, ацетилен, марка хладона) конструктивное исполнение:
- наличие фланца, демфера, расположение штуцера
степень защиты, материал корпуса, резьба штуцера
дополнительные данные (цена деления, иностр. язык для сопровод. документации, с контрольной стрелкой, наличие корректора нуля, кратковременная перегрузка) экспортное исполнение
обозначение технических условий
Фотографии общего вида приборов приведены на рисунках 1 - 5.
МПА-Кс
МВПА-Кс
ВПА-Кс

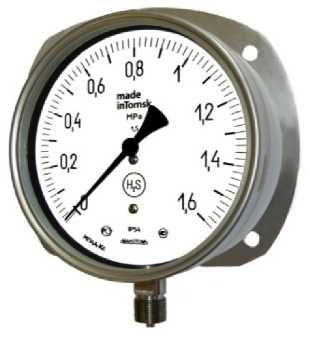

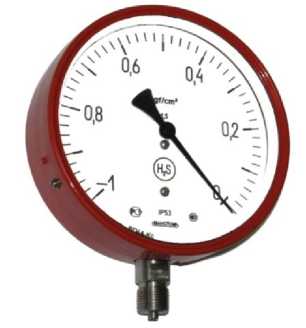

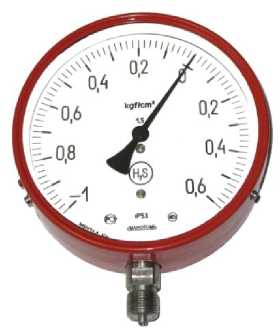

Рисунок 1 - Фотографии общего вида манометров, вакуумметров и мановакуумметров
показывающих МПА-Кс, ВПА-Кс, МВПА-Кс
Рисунок 2 - Фотографии общего вида

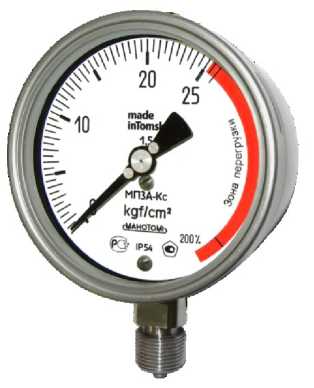

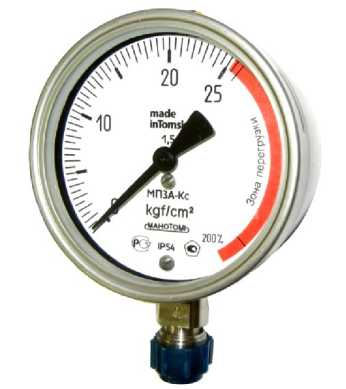

Рисунок 3 - Фотографии общего вида
манометров, вакуумметров и мановакуумметровпоказывающих МПА-Кс, ВПА-Кс, МВПА-Кс с зоной перегрузки

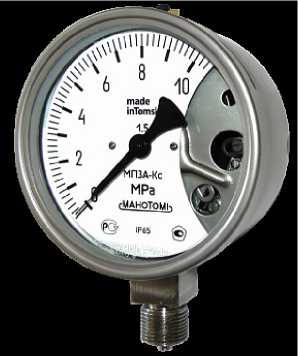

Рисунок 4 - Фотографии общего вида
манометров, вакуумметров и мановакуумметров показывающих МПА-Кс, ВПА-Кс, МВПА-Ксс корректором нуля

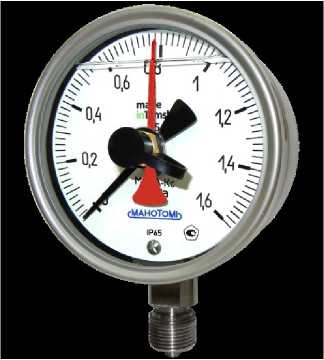

Рисунок 5 - Фотографии общего вида
манометров, вакуумметров и мановакуумметров показывающих МПА-Кс, ВПА-Кс, МВПА-Кс с контрольной стрелкой
манометров, вакуумметров и мановакуумметров показывающих МПА-Кс, ВПА-Кс, МВПА-Кс с безопасным корпусом

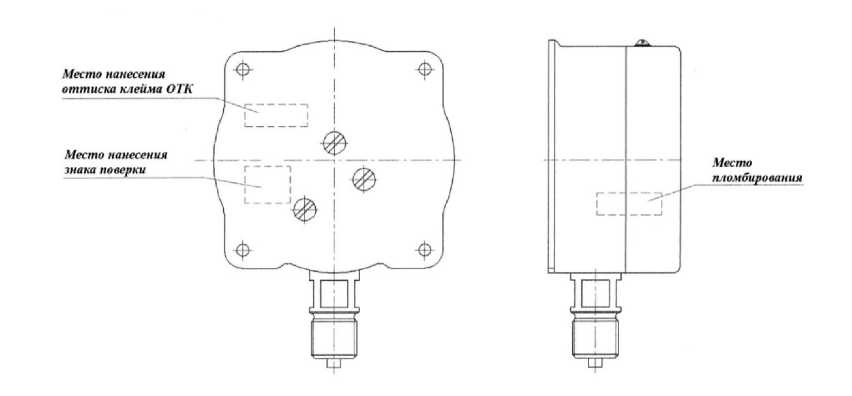

Схема пломбирования от несанкционированного доступа и обозначение мест для нанесения оттисков клейма ОТК и знака поверки приведена на рисунке 6.
Рисунок 6 - Схема пломбирования от несанкционированного доступа и обозначение мест для нанесения оттисков клейма ОТК и знака поверки.
Программное обеспечениеотсутствует.
Метрологические и технические характеристикиТаблица 1 -Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний, МПа* - МП3А-Кс, МП4А-Кс |
от 0 до 0,06; от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160 |
|
- ВП3А-Кс, ВП4А-Кс |
от -0,1 до 0 |
|
- МВП3А-Кс, МВП4А-Кс |
от -0,1 до 0,06; от -0,1 до 0,15; от -0,1 до 0,3; от -0,1 до 0,5; от -0,1 до 0,9; от -0,1 до 1,5; от -0,1 до 2,4 |
|
Пределы допускаемой основной приведенной (от диапазона показаний) погрешности, % |
±1,0; ±1,5 |
|
Класс точности |
1,0; 1,5 |
|
Вариация показаний, не более, % от диапазона показаний |
1,0; 1,5 |
|
Пределы допускаемой дополнительной приведенной (от диапазона показаний) погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, % |
A = ± Kt • At, где Kt— температурный коэффициент, не более 0,06 %/ °С; At— абсолютное значение разности температур, определяемое по формуле At = [t2 - ti |, где t1—температура окружающего воздуха от +21 до +25 °С - для класса точности 1 и от +18 до +28 °С - для класса точности 1,5; t2—любое значение температуры окружающего воздуха от -70 до +60 °С |
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений:
для класса точности 1,5
|
от +21 до +25 от +18 до +28 от 30до 80 от 84 до 107 |
|
Примечание: *
| |
Таблица 2 - Основные технические характеристики
|
Защищенность от проникновения внешних твердых предметов и воды по ГОСТ 14254-2015 |
IP53, IP54, IP65 |
|
Группа исполнения и категория размещения по устойчивости к климатическим воздействиям по ГОСТ 15150-69 |
УХЛ1 |
|
Группа исполнения по устойчивости к механическим воздействиям по ГОСТ Р 52931-2008 |
L3 |
|
Габаритные размеры, мм, не более: | |
|
МП3А-Кс, ВП3А-Кс и МВПЗА-Кс: | |
|
- с степенью защиты IP 53, с радиальным | |
|
расположением штуцера, с фланцем |
100x53x140 |
|
- с степенью защиты IP 54 или IP65, с | |
|
радиальным расположением штуцера, с фланцем |
110x52x145 |
|
- с степенью защиты IP65, с осевым | |
|
расположением штуцера, с фланцем |
110x52x100 |
|
- в безопасном корпусе, с радиальным расположением штуцера, с фланцем |
110x58x141 |
|
МП4А-Кс, ВП4А-Кс и МВП4А-Кс: | |
|
- с степенью защиты IP 53, с радиальным | |
|
расположением штуцера, с фланцем |
160x55x200 |
|
- с степенью защиты IP 54 или IP65, с | |
|
радиальным расположением штуцера, с фланцем |
170x52x205 |
|
- с степенью защиты IP65, с осевым | |
|
расположением штуцера, с фланцем |
170x52x170 |
|
- в безопасном корпусе, с радиальным | |
|
расположением штуцера, с фланцем |
170x68x203 |
|
Масса, кг, не более: | |
|
МП3А-Кс, ВП3А-Кс и МВПЗА-Кс |
0,7 |
|
МП4А-Кс, ВП4А-Кс и МВП4А-Кс |
1,6 |
|
Условия эксплуатации:
|
от -70 до +60 98 при +35 °С от 84 до 107 |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч |
100000 |
наносится на циферблат прибора методом офсетной печати и на титульный лист эксплуатационной документации - типографским способом.
Комплектность средства измеренийТаблица 3 — Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Манометр, вакуумметр, мановакуумметр показывающий |
МПА-Кс, ВПА-Кс, МВПА-Кс |
1 шт. (в соответствии с заказом) |
|
Паспорт |
5Ш0.283.281 ПС 5Ш0.283.442 ПС 5Ш0.283.458 ПС 5Ш0.283.459 ПС |
1 экз. (для внутреннего рынка) 1 экз. (для АЭС - внутренний рынок) 1 экз. (для экспорта) 1 экз. (для АЭС - экспорт) |
|
Руководство по эксплуатации |
5Ш0.283.281 РЭ |
1 экз. (2 экз. - для экспорта) |
|
Примечание - При поставке на внутренней рынок партии однотипных приборов (не менее 10 шт.) допускается прилагать 1 руководство по эксплуатации на каждые 10 приборов, отправляемых в один адрес, если иное количество не оговорено в договоре. | ||
осуществляется по документу МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
Рабочие эталоны 2-го разряда по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600; МП-2500 (Регистрационный № 58794-14).
Рабочий эталон 2-го разряда по ГОСТ Р 8.802-1012 - мановакуумметр грузопоршневой МВП-2,5 (регистрационный № 1652-99).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус прибора и (или) паспорт или свидетельство о поверке.
Сведения о методиках (методах) измеренийсодержатся в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к манометрам, вакуумметрам, мановакуумметрам показывающим МПА-Кс, ВПА-Кс, МВПА-КсГОСТ 2405-88 Манометры, вакууметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
Технические условия ТУ 25-7329.002-96 Манометры, вакуумметры и мановакуумметры показывающие МПА-Кс, ВПА-Кс и МВПА-Кс. Технические условия
ИзготовительОткрытое акционерное общество «Манотомь» (ОАО «Манотомь») ИНН 7021000501
Адрес: 634061, г. Томск, пр. Комсомольский, 62
Телефон: +7 (3822) 44-26-28, факс +7 (3822) 44-29-06
Web-сайт: www.manotom-tmz.ru
E-mail: priem@manotom-tmz.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
