№2173 от 23.12.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 213631
о внесении изменений в описание типа на Комплекты мер моделей дефектов СОП1Р
Приказы по основной деятельности по агентству Вн. Приказ № 2173 от 23.12.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
23 декабря 2020 г.
№ 2173
Москва
О внесении изменений в описание типа на комплекты мер моделей дефектов СОП1Р
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями АО «НИИ МОСТОВ» от 6 июля 2020 г. № 07/535 и от 5 ноября 2020 г. № 07/829 приказываю:
-
1. Утвердить новую редакцию описания типа на комплекты мер моделей дефектов СОП1Р, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 49397-12, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МП 065.Д4-19 «ГСИ. Комплекты мер моделей дефектов СОП1Р. Методика поверки» и распространить действие документа на комплекты мер моделей дефектов СОП1Р, находящиеся в эксплуатации.
-
3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
—
Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и
"ЧС.С.Голубев
метрологии
< ЕЕДЕНИ Я О СЕР IИФИКА Г t Ml
Сертификат: O1C95C9AOO7CACB9B24B5327C21B84CE93 Кому выдан: Голубев Сергей Сергеевич Действителен: с 23.11.2020 до 23.11.2021
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «23» декабря 2020 г. № 2173
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплекты мер моделей дефектов СОП1Р
Назначение средства измеренийКомплекты мер моделей дефектов СОП1Р (далее по тексту - комплекты) предназначены для воспроизведения и (или) хранения физической величины заданных геометрических размеров искусственных дефектов.
Описание средства измеренийПринцип действия основан на воспроизведении заданных геометрических размеров искусственных дефектов, нанесённых на железнодорожный рельс.
Комплекты представляют собой набор металлических рельс с нанесенными на них моделями дефектов (МД). На рисунке 1 представлена фотография общего вида комплектов.

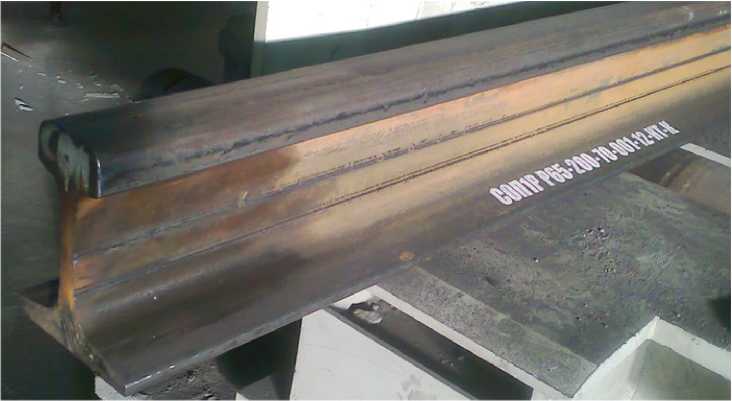

Рисунок 1 - Общий вид комплектов.
В обозначении СОП1Р a-b-c-d-e-f-g-h принято:
№п.п. |
Обозначение |
Описание |
1 |
a |
Тип рельса*: Р50; Р65 |
2 |
b |
Длина переднего неконтролируемого конца, мм |
3 |
c |
Длина заднего неконтролируемого конца, мм |
4 |
d |
Трехзначный порядковый номер меры |
5 |
e |
Последние две цифры года выпуска |
6 |
f |
Категория рельса*: ОТ - объемно термоупрочненный ДТ - дифференцированно термоупрочненный НТ - нетермоупрочненный |
7 |
h |
Способ производства рельса: К - кислородно-конверторный Э - электросталеплавильный. |
* В соответствии с требованиями заказчика |
Метрологические и технические характеристики
Основные метрологические и технические характеристики комплектов приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики КММД
Наименование параметра |
Значение параметра |
Косина реза торцов, мм, не более |
0,6 |
Номинальное значение ширины МД в виде пазов и его отклонение, мм |
0,5 ± 0,1 |
Номинальное значение глубины МД и его отклонение, мм: EHL1, EHL2, EHL3, EHL4, EHL5, EHA1, EHA2, EHA3, EHA4, EHA5, EBL1, EBL2, EBL3, EBA1, EBA2, EBA3 EHL6, EHL7, EHL8, EHL9, EHL10, EHL11, EHL12, EHL13, EHL14, EHL15, EHL16, EHL17, EHL18, EHL19, EHL20, EHA6, EHA7, EHA8, EHA9, EHA10, EHA11, EHA12, EHA13, EHA14, EHA15, EHA16, EHA17, EHA18, EHA19, EHA20, EBL4, EBL5, EBL6, EBL7, EBL8, EBL9, EBL10, EBL11, EBL12, EBA4, EBA5, EBA6, EBA7, EBA8, EBA9, EBA10, EBA11, EBA12, VH1, VH2, VH3, VH4, VH5, VH6, VW1, VW2, VW3, VW4, VW5, VW6, VB1, VB2, VB3, VB4, VB5, VB6 UHS1, UHS2, UHF1, UHF2 UHA, UHB, UHC, UHD UW1, UW2, UW3, UW4, UW5, UW6, UW1S, UW2S, UW3S, UW4S, UW5S, UW6S, UW1F, UW2F, UW3F, UW4F, UW5F, UW6F группы сверлений MH1, MH2, MH3 (84 отверстия) |
1,0 ± 0,1 |
1,5 ± 0,1 | |
40 ± 5 | |
15 ± 1 | |
(e/2) ± 1, где е - толщина шейки рельса, мм | |
25 ± 3 | |
Номинальное значение длины МД и его отклонение, мм: EHL1, EHL2, EHL3, EHL4, EHL5, EHA1, EHA2, EHA3, EHA4, EHA5, EBL1, EBL2, EBL3, EBA1, EBA2, EBA3 EHL6, EHL7, EHL8, EHL9, EHL10, EHL11, EHL12, EHL13, EHL14, EHL15, EHL16, EHL17, EHL18, EHL19, EHL20, EHA6, EHA7, EHA8, EHA9, EHA10, EHA11, EHA12, EHA13, EHA14, EHA15, EHA16, EHA17, EHA18, EHA19, EHA20, EBL4, EBL5, EBL6, EBL7, EBL8, EBL9, EBL10, EBL11, EBL12, EBA4, EBA5, EBA6, EBA7, EBA8, EBA9, EBA10, EBA11, EBA12, VH1, VH2, VH3, VH4, VH5, VH6, VW1, VW2, VW3, VW4, VW5, VW6, VB1, VB2, VB3, VB4, VB5, VB6 |
20,0 ± 0,5 |
10,0 ± 0,5 | |
Номинальное значение диаметра МД и его отклонение, мм UHS1, UHS2, UHF1, UHF2 группы сверлений MH1, MH2, MH3 (84 отверстия) группы сверлений MW1, MW2, MW3 (42 отверстия) UHES, UB1S, UHEF, UB1F, UB1, UHE UHA, UHB, UHC, UHD UW1, UW2, UW3, UW4, UW5, UW6, UW1S, UW2S, UW3S, UW4S, UW5S, UW6S, UW1F, UW2F, UW3F, UW4F, UW5F, UW6F |
3 ± 0,5 |
2 ± 0,1 | |
Смещение оси симметрии МД относительно оси симметрии головки рельса, мм, не более: EHL3, EHL8, EHL13, EHL18, EHA3, EHA8, EHA13, EHA18 |
± 2,0 |
Смещение оси симметрии МД относительно оси симметрии подошвы рельса, мм, не более: EBL2, EBL5, EBL8, EBL11, EBA2, EBA5, EBA8, EBA11 |
± 2,0 |
Номинальное значение расстояния от оси симметрии головки рельса до дальнего края МД и его отклонение, мм: EHA2, EHA4, EHA7, EHA9, EHA12, EHA14, EHA17, EHA19 |
24,0 ± 1,0 |
UHS1, UHS2, UHF1, UHF2 |
2 ± 1,0 |
Номинальное значение расстояния от края подошвы рельса до ближнего края МД, мм, не более: EBA1, EBA3, EBA4, EBA6, EBA7, EBA9, EBA10, EBA12 |
7,0 |
Номинальное значение расстояния от оси симметрии головки рельса до продольной оси МД и его отклонение, мм: EHL2, EHL4, EHL7, EHL9, EHL12, EHL14, EHL17, EHL19 |
24,0 ± 1,0 |
Номинальное значение расстояния от края подошвы рельса до продольной оси МД, мм, не более: EBL1, EBL3, EBL4, EBL6, EBL7, EBL9, EBL10, EBL12 |
7,0 |
Номинальное значение расстояния от оси симметрии МД до плоскости, параллельной основанию подошвы и проходящей по поверхности катания рельса и его отклонение, мм: EHA1, EHA5, EHA6, EHA10, EHA11, EHA15, EHA16, EHA20 |
23,0 ± 1,0 |
Номинальное значение расстояния от продольной оси МД до плоскости, параллельной основанию подошвы и проходящей по поверхности катания рельса и его отклонение, мм: EHL1, EHL5, EHL6, EHL10, EHL11, EHL15, EHL16, EHL20 |
23,0 ± 1,0 |
Номинальное значение расстояния от точки входа МД до плоскости, параллельной основанию подошвы и проходящей по поверхности катания рельса и его отклонение, мм UHA, UHC UHB, UHD UHE, UHES, UHEF |
14,0 ± 1,0 |
30,0 ± 1,0 | |
20,0 ± 1,0 | |
Номинальное значение расстояния от точки входа МД до плоскости, параллельной основанию подошвы рельса и его отклонение, мм UB1, UB1S, UB1F UW1, UW1S, UW1F UW2, UW2S, UW2F UW3, UW3S, UW3F UW4, UW4S, UW4F UW5, UW5S, UW5F UW6, UW6S, UW6F группы сверлений MW1, MW2, MW3 (42 отверстия) |
S ± 1,0 (*) |
(C-25) ± 1 (**) | |
(C-15) ± 1 (**) | |
(C-5) ± 1 (**) | |
(C+5) ± 1 (**) | |
(C+15) ± 1 (**) | |
(C+25) ± 1 (**) | |
(C+40) +-50 (**) | |
Номинальное значение расстояния между МД и его отклонение, мм: EHA8-EHA7; EHA8-EHA9 EBA1-EBA2; EBA2-EBA3 EBA1-EHA2 EHA2-EHA3; EHA3-EHA4; EBL1-EBL6 EHA2-EHL5 EHL5-EHL10; EBL3-EBL2; EHL1-EHL6; EBL2-EBL1; EBL6-EBL5; EBL5- EBL4; EHL10-EHA5; EHL6-EHA1 EHA2-EHL1 EBA1-EBL3 EHA2-EHL2 EHL2-EHL3; EHL3-EHL4; EHL4-EHL7; EHL7-EHL8; EHL8-EHL9 |
50 ± 2 300 ± 2 175 ± 2 250 ± 2 355 ± 2 125 ± 2 70 ± 2 605 ± 2 1555 ± 2 1905 ± 2 200 ± 2 |
UW5-UW4, UW3-UW2 |
64 ± 2 | |
UW4-UW3 |
315 ± 2 | |
UW6-UW1 |
380 ± 2 | |
UHE-UW1 |
150 ± 5 | |
UHA-UHB, UHC-UHD |
100 ± 2 | |
Номинальное значение угла наклона оси МД относительно плоскости противоположной грани головки рельса и его отклонение, ° | ||
UHA, UHC |
82 ± 1 | |
UHB, UHD |
90 ± 1 | |
Номинальное значение угла наклона оси МД относительно вертикальной оси | ||
симметрии рельса и его отклонение, ° UHS1, UHS2, UHF1, UHF2 |
4 ± 1 | |
Номинальное значение угла наклона оси МД относительно основания | ||
подошвы рельса и его отклонение, ° | ||
UW1, UW2, UW3, UW4, UW5, UW6, UW1S, UW2S, UW3S, UW4S, UW5S, UW6S, UW1F, UW2F, UW3F, UW4F, UW5F, UW6F |
0 ± 10 | |
Номинальное значение расстояния от переднего торца рельса до оси симметрии МД и его | ||
отклонение, мм | ||
EHA11, EHA12, EHA13, EHA14, EHA15, EBA7, EBA8, EBA9, VH3, VH4, VW3, VW4, VB3, VB4 |
200+О-2 | |
VB1, VB2, VW1, VW2, VH1, VH2, EHA6, EHA8, EHA10, EBA4, EBA5, EBA6 |
6000 ± 5 | |
EBA1 |
8130 ± 5 | |
EHA2 |
8305 ± 5 | |
UHS1 |
185 ± 1 | |
UHS2 |
190 ± 1 | |
UHES |
195 ± 2 | |
UW1S, UW2S, UW3S, UW4S, UW5S, UW6S, MW1, MH1, UB1S |
200 +-02 | |
Номинальное значение расстояния от переднего торца рельса до края МД и его отклонение, мм MW1, MH1, |
200 +-02 | |
Номинальное значение расстояния от заднего торца рельса до оси симметрии МД и его | ||
отклонение, мм | ||
EHA16, EHA17, EHA18, EHA19, EHA20, EBA10, EBA11, EBA12, VH5, VH6, VW5, VW6, VB5, VB6 |
70+0-2 | |
UHF1 |
60 ± 1 | |
UHF2 |
55 ± 1 | |
UHEF |
65 ± 2 | |
UW1F, UW2F, UW3F, UW4F, UW5F, UW6F, UB1F |
70 +-02 | |
Номинальное значение расстояния от заднего торца рельса до края МД и его отклонение, мм MW3, MH3, |
70 +-02 |
Пределы допускаемой абсолютной погрешности измерения, мм: - смещения оси симметрии МД относительно оси симметрии головки рельса; - смещения оси симметрии МД относительно оси симметрии подошвы рельса; - расстояния от оси симметрии головки рельса до дальнего края МД; - расстояния от края подошвы рельса до ближнего края МД; - расстояния от оси симметрии головки рельса до продольной оси МД; - расстояния от края подошвы рельса до продольной оси МД; - расстояния от оси симметрии МД до плоскости, параллельной основанию подошвы и проходящей по поверхности катания рельса; - расстояния от продольной оси МД до плоскости, параллельной основанию подошвы и проходящей по поверхности катания рельса; - расстояния от точки входа МД до плоскости, параллельной основанию подошвы и проходящей по поверхности катания рельса; - расстояния от точки входа МД до плоскости основания подошвы рельса; |
± 0,2 |
Пределы допускаемой абсолютной погрешности измерения диаметра отверстий, мм:
|
± 0,05 ± 0,15 |
Пределы допускаемой абсолютной погрешности измерений, мм, расстояния между МД и расстояния от переднего или заднего торца меры до оси симметрии или края МД:
|
± 0,5 ± 1,6 ± 3,6 ± 4,4 |
Пределы допускаемой абсолютной погрешности измерений длины МД, мм |
± 0,15 |
Пределы допускаемой абсолютной погрешности измерений ширины МД в виде пазов, мкм |
± 20 |
Пределы допускаемой абсолютной погрешности измерений глубины МД: для отверстий EHL1, EHL2, EHL3, EHL4, EHL5, EHA1, EHA2, EHA3, EHA4, EHA5, EBL1, EBL2, EBL3, EBA1, EBA2, EBA3 EHL6, EHL7, EHL8, EHL9, EHL10, EHL11, EHL12, EHL13, EHL14, EHL15, EHL16, EHL17, EHL18, EHL19, EHL20, EHA6, EHA7, EHA8, EHA9, EHA10, EHA11, EHA12, EHA13, EHA14, EHA15, EHA16, EHA17, EHA18, EHA19, EHA20, EBL4, EBL5, EBL6, EBL7, EBL8, EBL9, EBL10, EBL11, EBL12, EBA4, EBA5, EBA6, EBA7, EBA8, EBA9, EBA10, EBA11, EBA12, VH1, VH2, VH3, VH4, VH5, VH6, VW1, VW2, VW3, VW4, VW5, VW6, VB1, VB2, VB3, VB4, VB5, VB6, мкм для отверстий UHS1, UHS2, UHF1, UHF2, UHA, UHB, UHC, UHD, UW1, UW2, UW3, UW4, UW5, UW6, UW1S, UW2S, UW3S, UW4S, UW5S, UW6S, UW1F, UW2F, UW3F, UW4F, UW5F, UW6F, мм для группы сверлений MH1, MH2, MH3 (84 отверстия), мм |
± 30 |
± 0,2 | |
± 1 | |
Пределы допускаемой абсолютной погрешности измерения косины реза торцов, мм |
± 0,2 |
Пределы допускаемой абсолютной погрешности измерений угла наклона оси МД относительно плоскости противоположной грани головки рельса, ' UHA, UHC, UHB, UHD |
± 20 |
Пределы допускаемой абсолютной погрешности измерений угла наклона оси МД относительно вертикальной оси симметрии рельса, ' UHS1, UHS2, UHF1, UHF2 |
± 20 |
Пределы допускаемой абсолютной погрешности измерений угла наклона оси МД относительно основания подошвы рельса, ° UW1, UW2, UW3, UW4, UW5, UW6, UW1S, UW2S, UW3S, UW4S, UW5S, UW6S, UW1F, UW2F, UW3F, UW4F, UW5F, UW6F |
± 2 |
* где S - высота до точки пересечения образующих поверхностей перьев подошвы в шейке рельса по ГОСТ Р 51685-2013; ** где C - расстояние от поверхности подошвы рельса до линии центров радиусов шейки рельса по ГОСТ Р 51685-2013; |
Таблица 2 - Технические характеристики КММД
Наименование характеристики |
Значение |
Значение глубины МД UHES, UB1S, UHEF, UB1F, MW1, MW2, MW3, UB1, UHE |
сквозное |
Габаритные размеры, мм, не более (для каждой меры): | |
-высота |
180 |
- ширина |
150 |
- длина |
100000 |
Масса, кг, не более (для каждой меры): |
6500 |
Условия эксплуатации: - температура окружающей среды, °С |
от + 15 до + 28 |
- относительная влажность, % |
80 |
- атмосферное давление, кПа |
от 84,0 до 106 |
Средний срок службы, лет |
10 |
наносится на титульный лист паспорта в правом верхнем углу типографским способом и на торец каждой меры из КММД СОП1Р в виде наклейки.
Комплектность средства измерений
Таблица 3
Наименование и условное обозначение |
Обозначение |
Кол-во, шт. |
Комплект мер моделей дефектов СОП1Р |
- |
* |
Паспорт |
1 | |
Методика поверки |
МП 065.Д4-19 |
1 |
* - количество и тип мер выбирается заказчиком |
осуществляется по документу МП 065.Д4-19 «ГСИ. Комплект мер моделей дефектов СОП1Р. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 19.02 2020 г.
Основные средства поверки:
-
- рулетка измерительная Р30УЗК (рег. № 35278-07);
-
- Угольник поверочный (рег. № 5747-76);
-
- Меры длины концевые плоскопараллельные до 100 мм. Набор №11 (рег. № 38376-08);
-
- Глубиномер индикаторный ГИ-100М (рег. № 428-75);
-
- Штангенциркуль типа ШЦЦ-I (рег. № 26107-03);
-
- Штангенциркуль типа ШЦЦ-I (рег. № 33745-07);
-
- Лупа измерительная ЛИ-3-10х (рег. №62981-16);
-
- Линейка измерительная металлическая 500 (рег. № 20048-05);
-
- Угломер УМ-2 (рег. № 317-69).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках измерений Приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплектам мер моделей дефектов СОП1РТУ 4381-015-00186269-2017 Комплект мер моделей дефектов СОП1Р. Технические условия
ИзготовительАкционерное общество «ЕВРАЗ НТМК» (АО «ЕВРАЗ НТМК»)
Адрес: 622025, Россия, Свердловская область, г. Нижний Тагил, ул. Металлургов 1. Тел. (3435) 49-72-15, факс (3435) 49-06-56
Web-сайт: www.ntmk.ru
ЗаявительАкционерное общество «Научно-исследовательский институт мостов и дефектоскопии» (АО «НИИ мостов»)
ИНН: 7838066524
Адрес: 190013, г. Санкт-Петербург, Московский пр., д. 22, лит. М, пом. 6-Н Телефон/Факс: (812) 339-45-03
Web-сайт: www.niimostov.ru
E-mail: niim@niimostov.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП "ВНИИОФИ").
Адрес: 119361, г. Москва, ул. Озерная, 46;
Тел. (495) 437-99-76; факс (495) 437-31-47;
Web-сайт: www.vniiofi.ru;
E-mail: vniiofi@vniiofi.ru;
Аттестат аккредитации ФГУП "ВНИИОФИ" по проведению испытаний средств измерений в целях утверждения типа №30003 - 2014 от 23.06.2014 г.
