№1115 от 17.05.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 90309
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 35769 "Преобразователи расхода вихреакустические Метран-300ПР" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 1115 от 17.05.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ17 мая 2019 г. № 1115______
Москва
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 35769 «Преобразователи расхода вихреакустические Метран-ЗООПР» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «ПГ «Метран» от 01 марта 2019 г. № 61-4/СС, № 61-5/СС и № 61-6/СС приказываю:
-
1. Внести изменения в описание типа на преобразователи расхода вихреакустические Метран-ЗООПР, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 16098-09, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу СПГК.407131.026 РЭ
(раздел «Поверка» с изменением № 1), утвержденному ФБУ «Челябинский ЦСМ» 19 февраля 2019 г., и распространить действие документа
на преобразователи расхода вихреакустические Метран-ЗООПР, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 35769 «Преобразователи расхода вихреакустические Метран-ЗООПР», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 16098-09, в связи с реорганизацией изготовителя с ЗАО «ПГ «Метран», г. Челябинск на АО «ПГ «Метран», г. Челябинск.
-
4. Продлить срок действия свидетельства об утверждении типа средств
измерений № 35769 «Преобразователи расхода вихреакустические
Метран-ЗООПР» на последующие 5 лет.
-
5. Управлению государственного надзора и контроля (Кузьмину А.М.), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
6. Контроль за исполнением настоящего приказа оставляю за собой.
С.С. Голубев
Заместитель Руководителя
г “ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и __метрологии.
СЛЯ /Ц НИЯ О а РШФИКАП. ЭИ
Сертификат: 00E1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «17» мая 2019 г. № 1115
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи расхода вихреакустические Метран-300ПР
Назначение средства измеренийПреобразователи расхода вихреакустические Метран-300ПР (далее - преобразователи) предназначены для измерений объемного расхода жидкости, накопленного объема и времени наработки.
Описание средства измеренийПринцип работы преобразователя основан на ультразвуковом детектировании вихрей, образующихся в потоке жидкости при обтекании ею трапецеидальной призмы (тело обтекания), расположенной поперек потока.
Преобразователь содержит призму трапецеидальной формы, пьезоэлементы-излучатели и приемники, генератор, фазовый детектор, адаптивный фильтр, блок измерения расхода и формирования выходных сигналов.
При обтекании трапецеидальной призмы потоком жидкости за ней образуется вихревая дорожка, частота следования вихрей в которой пропорциональна расходу.
За телом обтекания в корпусе проточной части расположены диаметрально противоположно друг другу пьезоэлементы. На пьезоэлемент - излучатель от генератора подается переменное напряжение, которое преобразуется в ультразвуковые колебания. Пройдя через поток, эти колебания в результате взаимодействия с вихрями оказываются модулированными по фазе. На пьезоэлементе - приемнике ультразвуковые колебания преобразуются в электрические и подаются на фазовый детектор.
На выходе фазового детектора образуется напряжение, которое по частоте и амплитуде соответствует интенсивности и частоте следования вихрей. В связи с тем, что частота следования вихрей пропорциональна расходу, она является мерой расхода.
Для фильтрации паразитных составляющих (вибрация трубопровода, пульсации давления) сигнал с фазового детектора подается на цифровой адаптивный фильтр, выполненный на базе микроконтроллера. Помимо фильтрации микроконтроллер выполняет функции вычисления расхода и формирования набора выходных сигналов.
Кроме того, преобразователь может быть снабжен индикатором, отображающим накопленный объем, расход и время наработки. Наличие или отсутствие индикатора, а также типы выходных сигналов определяются при заказе.
Для соединения преобразователя с вторичными приборами он оснащается сальниковым вводом либо штепсельным разъемом, в зависимости от заказа.
Вн ешн ий вид преобразователя с местами пломбирования для предотвращения несанкционированных настройки и вмешательства, которые могут привести к искажениям результ атов измерений, представлен на рисунках 1, 2.
Место пломбирования

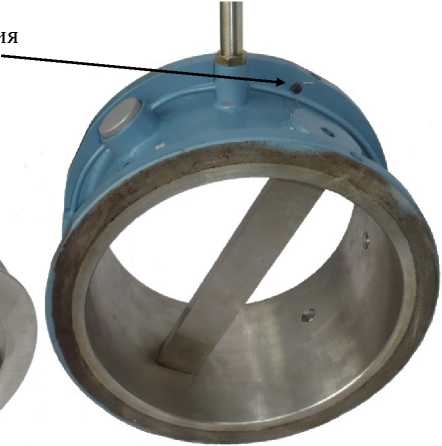

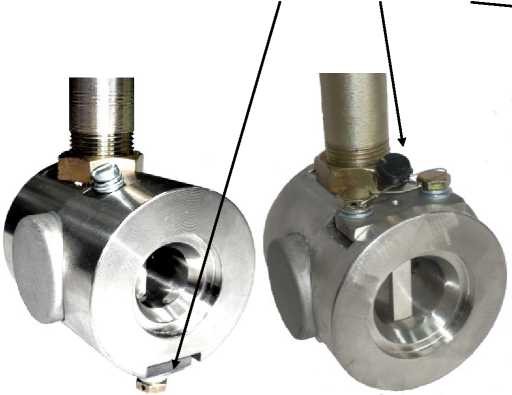

Рисунок 2 - Варианты мест пломбирования в зависимости от Ду

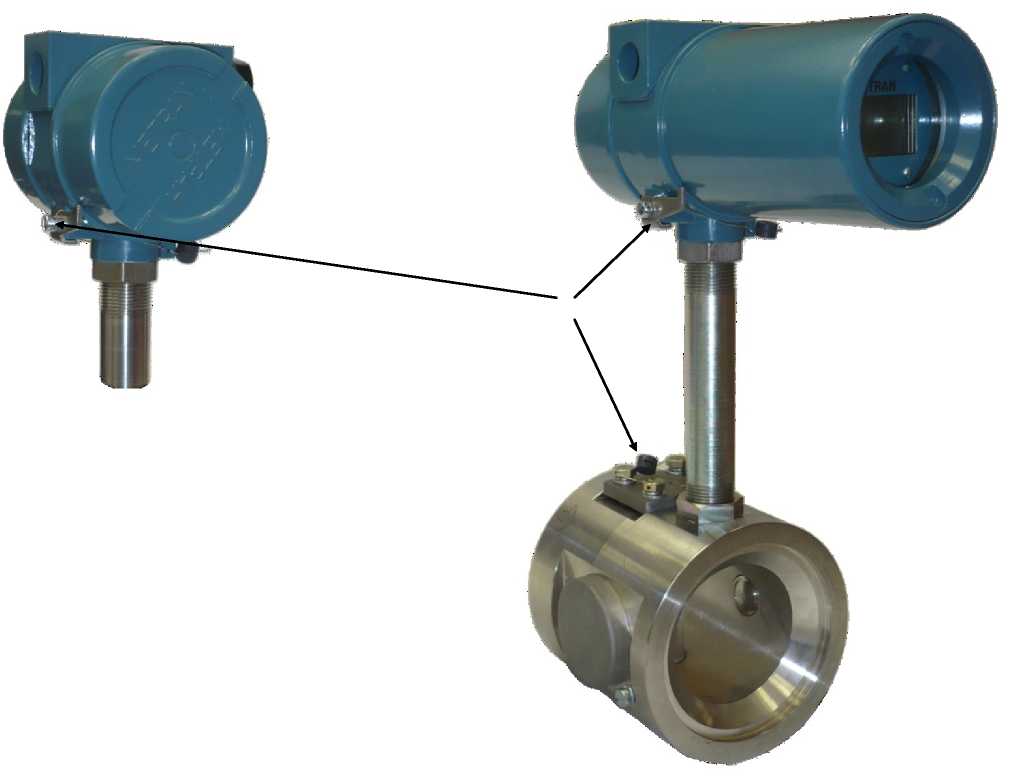

Рисунок 1 - Общий вид преобразователя с местами пломбирования
Преобразователи имеют встроенное программное обеспечение (далее - ПО), не изменяемое и не считываемое. Идентификационные данные ПО приведены в таблице 1. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
5274_110_RevX.hex |
|
Номер версии (идентификационный номер) ПО |
Не ниже 2.3 |
|
Цифровой идентификатор ПО |
— |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода, м3/ч |
от 0,18 до 2000 |
|
Диаметр условного прохода (Ду), мм |
от 25 до 300 |
|
Пределы допускаемой основной относительной погрешности измерений объема по импульсному сигналу, объема и расхода по цифровым выходным сигналам, % 1):
|
±1,0 ±1,5 ±3,0 |
|
Пределы допускаемой погрешности преобразования расхода в токовый выходной сигнал, % от диапазона измерений2) |
±0,2 |
|
Пределы допускаемой дополнительной погрешности измерений расхода по токовому сигналу, при изменении температуры окружающей среды от (20±3) °С на каждые 10 °С, % |
±0,1 |
|
Пределы допускаемой основной относительной погрешности измерений времени наработки по цифровым выходным сигналам, % |
±0,1 |
|
Измеряемая среда - вода и водные растворы, имеющие следующие параметры:
|
от 1 до 150 до 1,6 (16) до 240-6 |
|
Нормальные условия измерений:
|
от +15 до +35 80 от 84,0 до 106,7 |
|
Примечание:
| |
Таблица 3 - Диаметр условного прохода преобразователя и пределы измерений расхода
|
Ду, Мм |
Пределы измерений расхода, м3/ч |
Пределы нормирования расхода при оценке погрешности, м3/ч | ||
|
Qmin |
Qmax |
Q1 |
Q2 | |
|
25 |
0,18 |
9,0 |
0,3 |
0,6 |
|
32 |
0,25 |
20,0 |
0,5 |
1,0 |
|
50 |
0,40 |
50,0 |
1,0 |
2,0 |
|
80 |
1,00 |
120,0 |
2,5 |
5,0 |
|
100 |
1,50 |
200,0 |
4,0 |
8,0 |
|
150 |
5,00 |
400,0 |
8,0 |
16,0 |
|
200 |
6,00 |
700,0 |
14,0 |
28,0 |
|
250 |
12,00 |
1400,0 |
34,0 |
68,0 |
|
300 |
18,00 |
2000,0 |
48,0 |
96,0 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходные сигналы:
|
от 4 до 20 от 0,00001 до 1 HART, Modbus |
|
Напряжение питания постоянного тока, В |
от 16 до 36 |
|
Потребляемая мощность, Вт, не более |
3,6 |
|
Габаритные размеры, не более (длина х ширина х высота), мм |
265 х 384 х 725 |
|
Масса (без комплекта монтажных частей), кг, не более |
30 |
|
Рабочие условия эксплуатации:
|
от -40 до +70; 95±3 при температуре +35 °С |
|
Средний срок службы, лет, не менее |
12 |
|
Средняя наработка на отказ, ч, не менее |
75000 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом, а также на табличку, прикрепленную к преобразователю, способом, принятым на предприятии-изготов ителе.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Преобразователь расхода вихреакустический Метран-300ПР |
1 шт. |
Согласно заказу | |
|
Паспорт |
СПГК.407131.026 ПС |
1 шт. | |
|
Руководство по эксплуатации с разделом «Поверка» с изменением № 1 |
СПГК.407131.026 РЭ |
1 шт. |
На 10 штук расходомеров и меньшее количество при поставке в один адрес |
|
Сервисный лист |
СЛ.М300ПР.02 |
1 шт. | |
|
Комплект монтажных частей |
1 шт. |
Согласно заказу |
осуществляется по документу СПГК.407131.026 РЭ (раздел «Поверка» с изменением № 1), утвержденному ФБУ «Челябинский ЦСМ» 28.02.2019 г.
Основные средства поверки:
-
- микрометры рычажные (регистрационный номер 65914-16), диапазоны измерений от 0 до 25 мм и от 25 до 50 мм, погрешность измерений не более ±0,002 мм;
-
- Прибор комбинированный АСК-4106 (регистрационный номер 40254-08), диапазон значений частоты генерируемых сигналов от 0,1 Гц до 10 МГц, погрешность установки частоты ±0,05 %;
-
- частотомер электронно-счётный типа Ч3-87 (регистрационный номер 64706-16), диапазон измерений периода от 1 мкс до 104 с; относительная погрешность измерения периода не более ±0,03 %;
-
- счетчик импульсов СИ8 (регистрационный номер 28696-10), предел допускаемой погрешности измерений количества импульсов при К=1, ±1 единица младшего разряда;
-
- мультиметр цифровой типа 34450A (регистрационный номер 72880- 1 8), диапазон измерений напряжения постоянного тока от 0 до 10 В, погрешность измерения напряжения постоянного тока 0,015 % ИВ + 0,005 % ВПИ (где ИВ - текущее значение измеряемой величины, ВПИ - верхний предел измерений);
-
- мера электрического сопротивления однозначная типа МС 3050М (регистрационный номер 46843- 1 1), номинальное значение сопротивления 500 Ом, класс точности 0,002;
-
- установка поверочная расходомеров-счетчиков воды КПУ-400ЧМ- 1 0 (регистрационный номер 45717-10), диапазон задания расходов от 0,03 до 400,0 м3/ч, погрешность измерений объема не более ±0,3 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерения с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Сведения о методиках (методах) измеренийприведены в эксплуатационных документах
Нормативные и технические документы, устанавливающие требования к преобразователям расхода вихреакустическим Метран-300ПРПриказ Росстандарта от 07.02.2018 года № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний
ТУ 4213-026- 12580824-96 Преобразователь расхода вихреакустический Метран -300ПР. Технические условия
ИзготовительАкционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)
ИНН 7448024720
Адрес: 454003, Челябинск, Новоградский пр., 15
Телефон: +7 (351) 799-51-52
Факс: +7 (351) 799-55-90
E-mail: CIS-Support@emerson.com, Info.Metran@emerson.com
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандарт и-зации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»)
Адрес: 454020, г. Челябинск, ул. Энгельса, д.101
Телефон/факс: +7 (351) 232-04-01
Web-сайт: www.chelcsm.ru
E-mail: stand@chelcsm.ru
Аттестат аккредитации ФБУ «Челябинский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311280 от 16.11.2015 г.
