МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 70580 «Термометры стеклянные ТС-7-М1» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «ПРОМТЕХ» от 22 марта 2019 г. б/н приказываю:

• 1. Внести изменения в описание типа на термометры стеклянные ТС-7-М1, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 71839-18, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 207-010-2018 «Термометры стеклянные ТС-7-М1. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 30 января 2019 г., и распространить действие документа на термометры стеклянные ТС-7-М1, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 70580 «Термометры стеклянные ТС-7-М1», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 71839-18, в связи с заменой документа на поверку.

• 4.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом

2

оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

f--------------------------------\

Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТ Ел 1

Сертификат; 00E1036EE32711E880E9E0071BFC5DO276 Комуввдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «9» апреля 2019 г. № 787

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры стеклянные ТС-7-М1

Термометры стеклянные ТС-7-М1 (далее по тексту - термометры) предназначены для измерений температуры жидких, сыпучих и газообразных сред.

Принцип действия термометров основан на тепловом изменении объема термометрической жидкости в зависимости от температуры измеряемой среды.

Термометры выполнены в виде стеклянной оболочки овальной формы с зауженной нижней частью и резервуаром, наполненным термометрической жидкостью, к которому присоединена капиллярная трубка (кроме исполнения 9).

Термометры выполнены из стекла марки 360 по ГОСТ 1224-71 или другого стекла, которое по своим физико-химическим свойствам не хуже указанного. Корпус термометра исполнения 9 изготовлен из полистирола по ГОСТ 28250-89.

Внутрь стеклянной оболочки вложена бумажная шкала для отсчета показаний. Шкала термометров исполнения 9 нанесена на корпус.

В качестве термометрической жидкости используется метилкарбитол или толуол. Термометрическая жидкость имеет красный цвет различных оттенков.

Термометры выпускаются в 10-ти исполнениях, отличающихся по техническим характеристикам и по функциональному назначению. Функциональное назначение термометров в зависимости от исполнения приведено в таблице 1.

Таблица 1

Термометры исполнений 1 и 7 (вариант 2) изготовляются на основании, а исполнения 3, 6 - в защитной оправе. Материал оснований и оправ - полиэтилен.

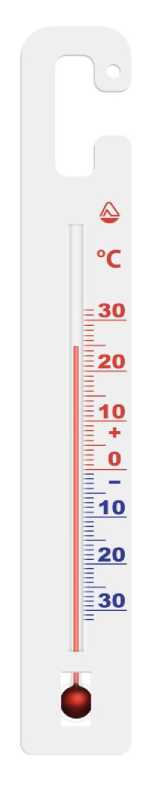

Фотографии общего вида термометров представлены на рисунке 1.

Рисунок 1 - Общий вид термометров стеклянных ТС-7-М1

Пломбирование термометров не предусмотрено.

отсутствует.

Метрологические и технические характеристики термометров приведены в таблицах 2 и 3.

Таблица 2

Таблица 3

наносится на шкалу термометра или на титульный лист паспорта типографским способом.

Таблица 4 - Комплектность

осуществляется по документу МП 207-010-2018 «Термометры стеклянные ТС-7-М1. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 30.01.2019 г.

Основные средства поверки:

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);

Измеритель температуры многоканальный прецизионный МИТ 8.10(М)/8.15(М) (Регистрационный № 19736-11);

Термостаты переливные прецизионные ТПП-1 моделей ТПП-1.2, ТПП- 1 .3 (Регистрационный № 33744-07).

Допускается применение аналогичных средств поверки, обеспечивающих определ ение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ТУ 25-2022.0002-87 «Термометры стеклянные ТС-7-М1. Технические условия»

Частное акционерное общество «СТЕКЛОПРИБОР»

(ЧАО «СТЕКЛОПРИБОР»), Украина

Адрес: 37240, Украина, г. Заводское, Полтавская область, ул. Озерная, 18

Тел.: (+38 044) 581-11-40, 581-11-41

Web-сайт: www.steklopribor.com

Общество с ограниченной ответственностью «ПРОМТЕХ»

(ООО «ПРОМТЕХ»)

ИНН 5018182537

Адрес: 141076, Московская обл., г. Королев, ул. Калининградская, д. 20, оф. 2

Тел.: +7 (903) 679-90-23

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: +7 (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
