ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки измерительные «ОЗНА - СПЕКТР М» (далее - установки) предназначены для автоматического измерения дебита группы нефтегазодобывающих скважин по массе и объему сырой нефти, массе сырой нефти без учета воды и по объему попутного нефтяного газа без сепарации продукции посредством поочередного подключения нефтегазодобывающих скважин к «Установке измерительной «СПЕКТР М».

В установке используется бессепарационный способ измерения. Способ заключается в изменении физического и термодинамического состояния нефтегазоводяной смеси. Измерение в двух различных состояниях объема, давления и температуры нефтегазоводяной смеси позволяет решить задачу, определяющую объем сырой нефти и объем свободного нефтяного газа в её потоке. Для измерения массы сырой нефти и массы сырой нефти без учета воды используют результаты анализ проб согласно методике измерений, полученные в аккредитованной испытательной лаборатории.

Установки включают в себя блок технологический (БТ) и блок аппаратурный (БА).

Основными элементами БТ является измерительная линия и распределительный модуль. В измерительной линии выполняется измерение объема, давления и температуры до и по-сле изменения термодинамического состояния нефтегазоводяной смеси. Измерение объема выполняется счетчиками кольцевыми РИНГ или счетчиками жидкости камерными FLOCO. Термодинамическое состояние потока изменяется с помощью дросселирующего клапана специальной конструкции, установленного между счетчиками. Распределительный модуль обеспечивает автоматическое поочередное подключение скважин к измерительной линии посредством переключателя скважин многоходового (ПСМ), приводимого в действие гидравлическим приводом. При этом продукция остальных скважин направляется в общий трубопровод. Распределительный модуль также оснащен байпасной линией для неавтоматизированного подключения скважин к измерительной линии при помощи задвижек.

Вариант исполнения установки выбирается на этапе изучения условий измерений в зависимости от ожидаемых величин расхода и свойств нефтегазоводяной смеси, а также выходных параметров установки. Каждому варианту исполнения установки соответствует определённый код измеряемых параметров установки.

Аппаратурный блок отображает, обрабатывает, регистрирует и хранит полученные результаты измерений в архиве, а также управляет контрольно-измерительными приборами и автоматикой.

В состав блока технологического входят:

• - установка измерительная СПЕКТР М (Госреестр № 57837-14);

• - переключатель скважин ПСМ;

• - привод гидравлический ГП-1М;

• -     линия байпасная;

• -     коллектор общий;

• -     фильтр;

• -     клапан обратный;

• -     система жизнеобеспечения (отопление, освещение и вентиляция);

• -     система определения загазованности и оповещения;

• -     система пожарной сигнализации;

• -     система охранной сигнализации.

В состав блока аппаратурного входят:

• -     шкаф силовой;

• -     блок измерений и обработки информации;

• -     система жизнеобеспечения (отопление, освещение и вентиляция);

• -     система пожарной сигнализации;

• -     система охранной сигнализации.

Фотографии общего вида установки измерительной СПЕКТР М приведены на фото 1, 2 и 3.

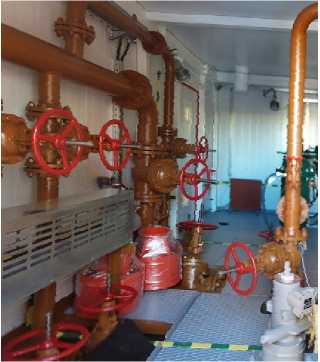

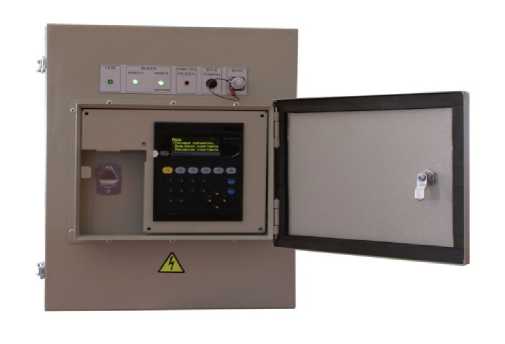

Фото 1 - Общий вид распределительного Фото 2 - Общий вид блока измерений и обработ-модуля                               ки               информации

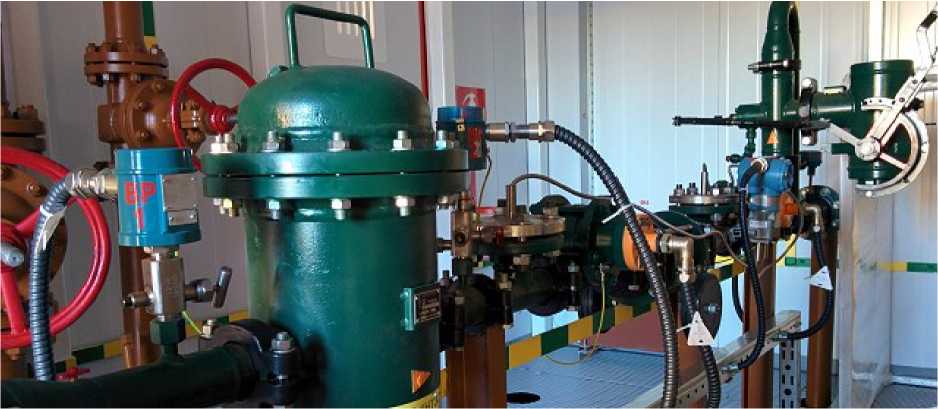

Фото 3 - Общий вид измерительной линии установки

Программное обеспечение Установок измерительных «ОЗНА - СПЕКТР М», состоит из трех компонентов:

• 1. ПО процессорного модуля БИОИ,

• 2. ПО коммуникационного модуля,

• 3. ПО панели оператора.

• •  ПО процессорного модуля БИОИ - обеспечивает измерения мгновенных значений с первичных преобразователей и вычисления объёма сырой нефти в условиях измерения и стандартных условиях, массы сырой нефти и массы сырой нефти без учета воды и объёма свободного нефтяного газа в условиях измерения и стандартных условиях; ввод и редактирование значений параметров конфигурации; ведение архива работы и измеренных параметров с сохранением в энергонезависимой памяти; ведение часового архива; ведение суточного архива; ведение календаря; поддержку протокола «MODBUS RTU» и связь с персональным компьютером через интерфейсы EIA RS - 232 и EIA RS - 485;

• •  ПО коммуникационного модуля - обеспечивает управление КИПиА установки, поддержку протокола «MODBUS RTU» и связь с АСУТП через интерфейс RS - 232;

• •  ПО панели оператора - является средством визуального интерфейса пользователя и обеспечивает просмотр измеряемых и вычисляемых параметров программным обеспечением «SPECTR.M.001», ввод пользовательских констант в программное обеспечение «SPECTR.M.001», запуск измерений, диагностику состояния установки, просмотр архивов.

Т а б л и ц а 1 - Идентификационные данные программного обеспечения

Уровень защиты ПО системы от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014 «Рекомендации по метрологии. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения»

Т а б л и ц а 2 - Характеристики измеряемой среды

Т а б л и ц а 3 - Диапазоны измерений установки

Т а б л и ц а 4 - Технические характеристики установки

Т а б л и ц а 5 - Параметры электропитания

Средняя наработка на отказ, ч                                        30000

Средний срок службы, лет, не менее                                      10

наносится на металлические таблички, укрепленные на ТБ и БА-боксах, методом лазерной маркировки или аппликацией, а также типографским или иным способом на титульных листах руководства по эксплуатации и паспорта, с указанием номера свидетельства об утверждении типа средства измерений и даты его выдачи.

Комплектность средства измерений

Т а б л и ц а 6 - Комплектность поставки

Комплект поставки установки может дополняться по условиям контракта.

осуществляется по документу СПЕКТР.00.00.00.000И1 «ГСИ. Инструкция. Установки измерительные «ОЗНА-СПЕКТР М». Методика поверки», утвержденному ФГУП ВНИИР 29.04.2015 г. Основные средства поверки:

• • Государственный первичный специальный эталон массового расхода многофазной среды ГЭТ 195-2011;

• • рабочие эталоны 1-го и 2-го разряда по ГОСТ 8.637 «ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков»;

• • генератор электрических сигналов с диапазоном частот от 0,01 до 100 Гц и погрешностью задания частоты не более ± V10^-2 %, ГСС-10;

• • калибратор постоянного тока с диапазоном от 0 до 20 мА и приведенной погрешностью задания силы тока не более ± 0,02 % ± 2 ЕМР, UPS-III или АКИП-7301.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

регламентирован в документе «ГСИ. Рекомендация. Количество извлекаемых из недр нефти и нефтяного газа. Методика измерений с применением установки измерительной «ОЗНА-СПЕКТР М» производства ЗАО «ОЗНА - Измерительные системы». Свидетельство об аттестации № 6409-15 от 27.03.2015г.

ГОСТ Р 8.615-2005 «ГСИ. Измерения количества извлекаемых из недр нефти и нефтяного газа. Общие метрологические и технические требования»

ГОСТ 8.637-2013 «ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков»

ТУ 3667-009-64156863-2014 «Технические условия «Установки измерительные «ОЗНА-СПЕКТР М»

Акционерное общество «ОЗНА-Измерительные системы»

(АО «ОЗНА-Измерительные системы»)

ИНН 0265037983

Адрес: 452607, Республика Башкортостан, г. Октябрьский, ул. Северная, д.60

Телефон: (34767) 9-50-10, тел./факс: (34767) 9-50-10

Е-mail: ms@ozna.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, Республика Татарстан, г. Казань, ул.2-я Азинская, 7А

Телефон: (843) 272-70-62, факс: (843) 272-00-32

Е-mail: vniirpr@bk.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

13 августа 2020 г.

Москва

О переоформлении и продлении срока действия свидетельства об утверждении типа средства измерений № 59613 «Установки измерительные «ОЗНА - СПЕКТР М»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. №   53732) (далее - Административный регламент),

и в связи с обращениями АО «ОЗНА-Измерительные системы» от 27 мая 2020 г. № ис09/0996 и № ис09/0995 приказываю:

• 1.  Переоформить свидетельство об утверждении типа №  59613

«Установки измерительные «ОЗНА - СПЕКТР М», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 61425-15, в связи с переименованием изготовителям с ЗАО «ОЗНА - Измерительные системы», г. Октябрьский, Республика Башкортостан на АО «ОЗНА - Измерительные системы», г. Октябрьский, Республика Башкортостан.

• 2. Продлить срок действия свидетельства об утверждении типа средств измерений № 59613 «Установки измерительные «ОЗНА - СПЕКТР М» на последующие 5 лет.

• 3. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнением настоящего приказа возложить на Заместителя Руководителя - С.С. Голубева.
