Контроллеры логические программируемые |
R-Logic Стандарт |
96751-25 |
Общество с ограниченной ответственностью «РУБЕЖ» (ООО «РУБЕЖ»), г. Саратов |
Адрес места осуществления деятельности: 410040, Саратовская обл., г. Саратов, пр-кт 50 лет Октября, зд.108/16В, 16Г |
Общество с ограниченной ответственностью «РУБЕЖ» (ООО «РУБЕЖ»), г. Саратов | |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии 29 декабря ЛГ 289Е от «____» _________ 2025 Г. №____
Лист № 1 Регистрационный № 96751-25 Всего листов 14
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контроллеры логические программируемые R-Logic Стандарт Назначение средства измеренийКонтроллеры логические программируемые R-Logic Стандарт (далее - контроллеры) предназначены для измерений выходных аналоговых сигналов от датчиков в виде напряжения и силы постоянного тока, сигналов от термопар и термопреобразователей сопротивления, а также приема и обработки дискретных сигналов, воспроизведения сигналов силы и напряжения постоянного тока, и на основе полученных данных формирования сигналов автоматизированного контроля и управления в реальном масштабе времени сложными технологическими процессами и объектами для построения управляющих и информационных систем автоматизации технологических процессов различного уровня сложности, включающих в себя системы блокировок и противоаварийной защиты.
Описание средства измеренийКонтроллеры относятся к проектно-компонуемым устройствам, имеющим модульную структуру, и состоят из соединенных согласно требуемой конфигурации модулей. В состав контроллера входят модули ввода и вывода аналоговых и дискретных сигналов, модули коммуникации и модули центрального процессора. Модули контроллера размещаются на шасси, содержащем системную шину по которой производится информационное взаимодействие модулей.
Модули ввода аналоговых сигналов производят преобразование входных аналоговых электрических сигналов посредством аналогово-цифрового преобразования (далее - АЦП) в цифровой код, затем микроконтроллер модуля обрабатывают полученное значение вычисляя значение измеряемой величины в соответствии с характеристикой первичного преобразователя физической величины. Вычисленное значение передается по интерфейсу системной шины на модуль центрального процессора.
Модули вывода аналоговых сигналов получают от модуля центрального процессора через интерфейс системной шины значение сигнала физической величины. Микроконтроллер модуля в соответствии с характеристикой преобразователя преобразует это значение в цифровой код, который посредством цифроаналогового преобразования (далее - ЦАП) преобразуется в электрический сигнал воспроизводимой величины с целью выдачи управляющего воздействия или для передачи информационных и управляющих сигналов контроллеров.
Модули контроллера имеют два вида исполнения - в пластмассовых корпусах и металлических корпусах.
Конструктивно контроллеры представляют собой шасси (или набор шасси) с установленными в нем модулями. В состав одного контроллера может входить до 10 шасси и до 128 модулей расширения. Шасси соединяются между собой с помощью коммуникационных процессоров с применением интерфейса R-Bus.
Для идентификации модулей в документах используется их условное обозначение. Метрологические характеристики контроллеров соответствуют метрологическим характеристикам модулей, входящих в его состав. Перечень модулей, содержащих метрологическую часть, с их условными обозначениями и количеством измерительных каналов приведен в таблице 1.
Таблица 1 - Условные обозначения модулей ввода-вывода
|
Наименование устройства |
Количес тво каналов |
Условное обозначение |
Обозначение устройства |
Код для заказа |
|
Модуль аналогового ввода AI-116 |
16 |
AI-116 |
ТШВГ.426431.001 |
51 |
|
Модуль аналогового ввода AI-116MK |
16 |
AI-116MK |
ТШВГ.426431.005 |
91 |
|
Модуль аналогового ввода AI-116E |
16 |
AI-116E |
ТШВГ.426431.001-01 |
41 |
|
Модуль аналогового ввода AI-116EMK |
16 |
AI-116EMK |
ТШВГ.426431.005-01 |
42 |
|
Модуль аналогового ввода AI-208 |
8 |
AI-208 |
ТШВГ.426432.001 |
52 |
|
Модуль аналогового ввода AI-208MK |
8 |
AI-208MK |
ТШВГ.426432.003 |
92 |
|
Модуль аналогового ввода AI-208E |
8 |
AI-208E |
ТШВГ.426432.001-01 |
44 |
|
Модуль аналогового ввода AI-208EMK |
8 |
AI-208EMK |
ТШВГ.426432.003-01 |
45 |
|
Модуль аналогового ввода AI-416 |
16 |
AI-416 |
ТШВГ.426431.003 |
54 |
|
Модуль аналогового ввода AI-416MK |
16 |
AI-416MK |
ТШВГ.426431.007 |
94 |
|
Модуль аналогового ввода AI-416HA |
16 |
AI-416HA |
ТШВГ.426431.003-01 |
46 |
|
Модуль аналогового ввода AI-416HAMK |
16 |
AI-416HAMK |
ТШВГ.426431.007-01 |
47 |
|
Модуль аналогового вывода AO-108 |
8 |
AO-108 |
ТШВГ.426435.001 |
55 |
|
Модуль аналогового вывода AO-108MK |
8 |
AO-108MK |
ТШВГ.426435.004 |
95 |
|
Модуль аналогового вывода AO-108E |
8 |
AO-108E |
ТШВГ.426435.001-01 |
48 |
|
Модуль аналогового вывода AO-108EMK |
8 |
AO-108EMK |
ТШВГ.426435.004-01 |
49 |
|
Модуль аналогового вывода AO-408 |
8 |
AO-408 |
ТШВГ.426435.002 |
56 |
|
Модуль аналогового вывода AO-408MK |
8 |
AO-408MK |
ТШВГ.426435.005 |
96 |
|
Модуль аналогового вывода AO-408HA |
8 |
AO-408HA |
ТШВГ.426435.002-01 |
50 |
|
Модуль аналогового вывода AO-408HAMK |
8 |
AO-408HAMK |
ТШВГ.426435.005-01 |
53 |
Заводской номер модулей ввода-вывода в виде цифрового кода наносится на маркировочную наклейку методом термотрансферной печати или непосредственно на корпус методом лазерной печати.
Заводской номер контроллера в виде цифрового кода наносится на маркировочную наклейку методом термотрансферной печати и размещается на крайнем левом модуле из состава контроллера и вписывается в его паспорт.
Структура условного обозначения модификаций контроллеров:
RL-A/В-A/В-...-A/В
А - двузначный номер установочной позиции составных частей в контроллере;
В - двузначный код для заказа составных частей.
Примечание - Для модулей содержащих метрологическую часть код заказа «В» принимает значения, указанные в таблице 1.
Общий вид контроллеров представлен на рисунках 1-2. Общий вид модулей с указанием места ограничения доступа к местам настройки (регулировки) представлен на рисунке 3. Место нанесения заводских номеров и знака утверждения типа указаны на рисунке 4. Способ ограничения доступа к местам настройки (регулировки) - пломбирование корпуса каждого модуля. Нанесение знака поверки на контроллеры не предусмотрено.

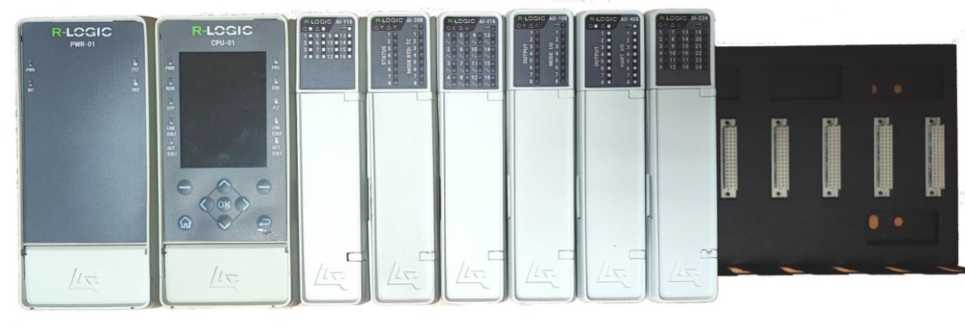

Рисунок 1 - Общий вид контроллера R-Logic Стандарт. Исполнение модулей в пластмассовых корпусах

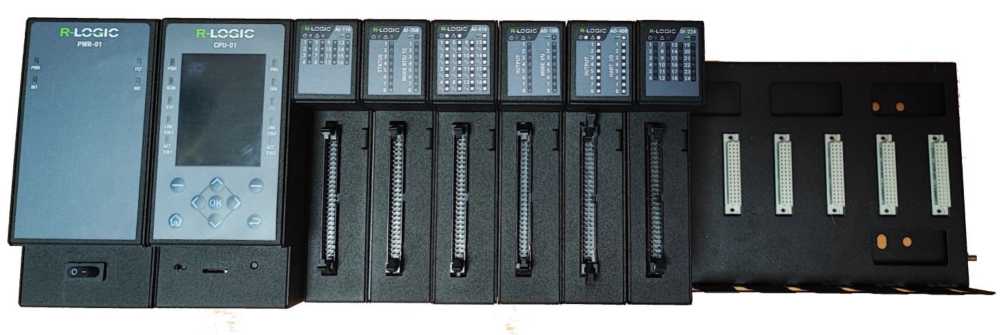

Рисунок 2 - Общий вид контроллера R-Logic Стандарт. Стандарт. Исполнение модулей в металлических корпусах
Пломбировочная наклейка завода-изготовителя
а) модули в пластмассовом корпусе
Пломбировочная наклейка завода-изготовителя
б) модули в металлическом корпусе

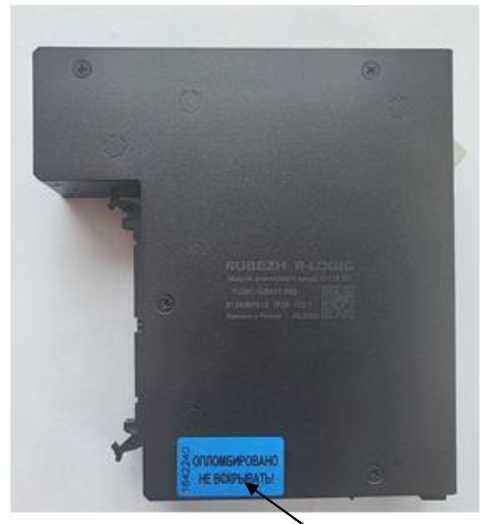

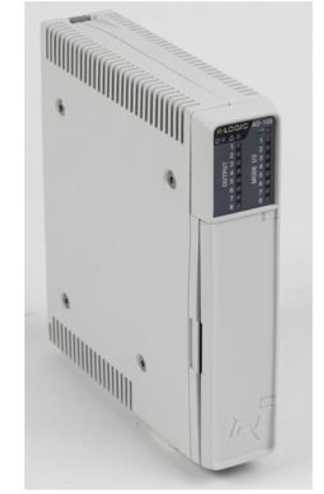

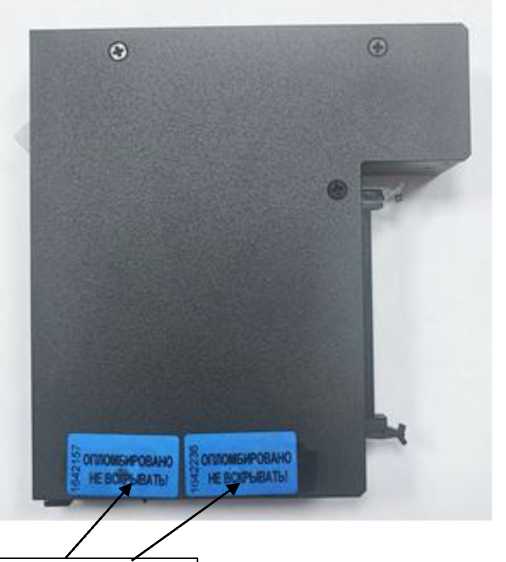

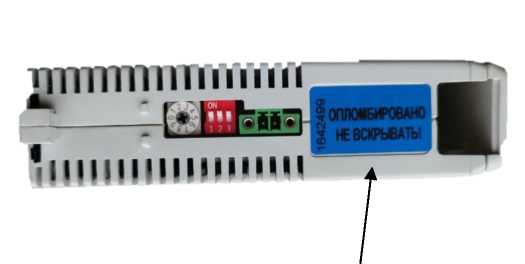

Рисунок 3 - Общий вид модулей с указанием места ограничения доступа к местам настройки (регулировки)
Место нанесения заводского номера модуля
Контроллер логический программируемый R-Logic Стандарт ТШВГ.421457.001 Зав.№ 0000000002
Модель
/ 08/95-09/96-10/99
'3.2025
Место нанесения заводского номера контроллера
Шасси №1
Сделано в России
Место нан есения знака
утверждения типа

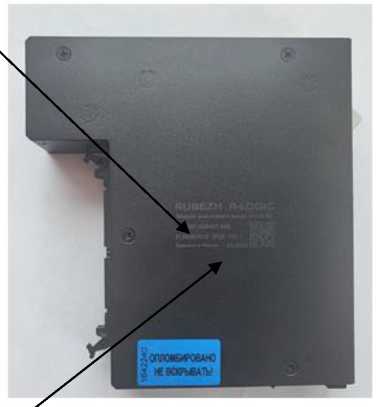

Рисунок 4 - Места нанесения место нанесения заводских номеров и знака утверждения типа
Программное обеспечение (далее - ПО) контроллеров состоит из встроенного ПО. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти (Flash).
Конструкция контроллеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Встроенное ПО содержащих метрологическую часть модулей является метрологически значимым и записывается изготовителем на этапе производства.
Для считывания данных и установки режимов работы может использоваться внешнее ПО, взаимодействующее с контроллерами по открытым протоколам информационного обмена. Внешнее ПО не является частью ПО контроллера и не является метрологическим значимым.
Метрологические характеристики контроллеров нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО контроллеров приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные |
Значение для модуля | ||||
|
AI-116, AI-116MK, AI-116E, AI-116EMK |
AI-208, AI-208MK, AI-208E, AI-208EMK |
AI-416, AI-416MK, AI-416HA, AI-416HAM K |
AO-108, AO-108MK, AO-108E, AO-108EM K |
AO-408, AO-408MK, АО-408НА, АО-408НА MK | |
|
Идентификационное наименование ПО |
ТШВГ.305659 .183 ПО |
ТШВГ.305659 .199 ПО |
ТШВГ.305659 .214 ПО |
ТШВГ.305659 .198 ПО |
ТШВГ.305659 .215 ПО |
|
Номер версии (идентификационн ый номер ПО) |
1 |
3 |
1 |
3 |
1 |
|
Цифровой идентификатор ПО |
0x50283DC3 |
0xC066237E |
0xC813CB70 |
0X1EDF4203 |
0xF0CB09A0 |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
|
Тип модуля (условное обозначение) |
Назначение |
Диапазон входных сигналов |
Диапазон выходных сигналов |
Пределы допускаемой основной приведенной к диапазону входного/ выходного сигнала погрешности преобразования входного сигнала в выходной сигнал |
Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала погрешности преобразования входного сигнала в выходной сигнал, вызванной отклонением температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждый 1 °С |
|
Модули аналогового ввода | |||||
|
AI-116, AI-116MK |
Преобразование сигналов силы постоянного тока в цифровой сигнал |
от -20 до 20 мА |
16 бит |
±0,1 % |
±0,005 % |
|
от 0 до 20 мА | |||||
|
от 4 до 20 мА | |||||
|
Преобразование сигналов напряжения постоянного тока в выходной цифровой сигнал |
от -10 до 10 В | ||||
|
от -5 до 5 В | |||||
|
AI-116E, AI-116EMK |
Преобразование сигналов силы постоянного тока в выходной цифровой сигнал |
от -20 до 20 мА |
16 бит |
±0,1 % |
±0,005 % |
|
от -5 до 5 мА | |||||
|
от 0 до 5 мА | |||||
|
от 0 до 20 мА | |||||
|
от 4 до 20 мА | |||||
|
Преобразование сигналов напряжения постоянного тока в выходной цифровой сигнал |
от -1 до 1 В | ||||
|
от -2,5 до 2,5 В | |||||
|
от -5 до 5 В | |||||
|
от -10 до 10 В | |||||
|
от 0 до 5 В | |||||
|
от 0 до 10 В | |||||
|
от 1 до 5 В | |||||
|
Тип модуля (условное обозначение) |
Назначение |
Диапазон входных сигналов |
Диапазон выходных сигналов |
Пределы допускаемой основной приведенной к диапазону входного/ выходного сигнала погрешности преобразования входного сигнала в выходной сигнал |
Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала погрешности преобразования входного сигнала в выходной сигнал, вызванной отклонением температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждый 1 °С |
|
AI-208, AI-208MK |
Преобразование сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 в выходной цифровой сигнал: 50M (а=0,00426 °С-1) 50M (а=0,00428 °С-1) 100M (а=0,00426 °С-1) 100M (а=0,00428 °С-1) 100П, Pt100 (а=0,00385 °С-1) 100П (а= 0,00391 °С-1) |
от -50 °С до +200 °С от -180 °С до +200 °С от -50 °С до +200 °С от -180 °С до +200 °С от -200 °С до +850 °С от -200 °С до +850 °С |
16 бит |
±0,1 % |
±0,005 % |
|
AI-208, AI-208MK |
Преобразование сигналов от преобразователей термоэлектрических по ГОСТ Р 8.585-2001 в выходной цифровой сигнал: ТПР (B) ТПП (S) ТПП (R) ТХА (K) ТНН (N) ТХК (L) |
от +250 °С до +1820 °С от -50 °С до +1768 °С от -50 °С до +1768 °С от -200 °С до +1370 °С от -200 °С до +1300 °С от -200 °С до +800 °С |
16 бит |
±0,1 % |
±0,005 % |
|
Тип модуля (условное обозначение) |
Назначение |
Диапазон входных сигналов |
Диапазон выходных сигналов |
Пределы допускаемой основной приведенной к диапазону входного/ выходного сигнала погрешности преобразования входного сигнала в выходной сигнал |
Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала погрешности преобразования входного сигнала в выходной сигнал, вызванной отклонением температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждый 1 °С |
|
AI-208E, AI-208EMK |
Преобразование сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 в выходной цифровой сигнал: 50М (а=0,00426 °С-1) 50М (а=0,00428 °С-1) 100М (а=0,00426 °С-1) 100М (а=0,00428 °С-1) 50П (а=0,00385 °С-1) 50П (а=0,00391 °С-1) 100П, Pt100 (а=0,00385 °С-1) 100П (а=0,00391 °С-1) 50H (а=0,00617 °С-1) 100Н (а=0,00617 °С-1) 46П (а= 0,00391 °С-1) 53М (а=0,00426 °С-1) Pt1000 (а=0,00385 °С-1) |
от -50 °С до +200 °С от -180 °С до +200 °С от -50 °С до +200 °С от -180 °С до +200 °С от -200 °С до +850 °С от -200 °С до +850 °С от -200 °С до +850 °С от -200 °С до +850 °С от -60 °С до +180 °С от -60 °С до +180 °С от -200 °С до +850 °С от -50 °С до +200 °С от -200 °С до +850 °С |
16 бит |
±0,1 % |
±0,005 % |
|
Тип модуля (условное обозначение) |
Назначение |
Диапазон входных сигналов |
Диапазон выходных сигналов |
Пределы допускаемой основной приведенной к диапазону входного/ выходного сигнала погрешности преобразования входного сигнала в выходной сигнал |
Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала погрешности преобразования входного сигнала в выходной сигнал, вызванной отклонением температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждый 1 °С |
|
AI-208E, AI-208EMK |
Преобразование сигналов от преобразователей термоэлектрических по ГОСТ Р 8.585-2001 в выходной цифровой сигнал: ТВР (A-1) ТВР (A-2) ТВР (A-3) ТПР (B) ТПП (S) ТПП (R) ТХА (K) ТХК (L) ТХК (E) ТМК (T) ТЖК (J) ТНН (N) ТМК (M) |
от 0 °С до +2500 °С от 0 °С до +1800 °С от 0 °С до +1800 °С от +250 °С до +1820 °С от -50 °С до +1768 °С от -50 °С до +1768 °С от -200 °С до +1372 °С от -200 °С до +800 °С от -200 °С до +1000 °С от -200 °С до +400 °С от -210 °С до +1200 °С от -200 °С до +1300 °С от -200 °С до +100 °С |
±0,1 % |
±0,005 % |
|
Тип модуля (условное обозначение) |
Назначение |
Диапазон входных сигналов |
Диапазон выходных сигналов |
Пределы допускаемой основной приведенной к диапазону входного/ выходного сигнала погрешности преобразования входного сигнала в выходной сигнал |
Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала погрешности преобразования входного сигнала в выходной сигнал, вызванной отклонением температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждый 1 °С |
|
AI-208E, AI-208EMK |
Преобразование сигналов напряжения постоянного тока в выходной цифровой сигнал |
от -500 до +500 мВ от -250 до +250 мВ от -125 до +125 мВ от -65 до +65 мВ от -35 до +35 мВ |
16 бит |
±0,1 % |
±0,005 % |
|
Преобразование сигналов активного сопротивления в выходной цифровой сигнал |
от 0 до 400 Ом от 0 до 225 Ом от 0 до 100 Ом от 0 до 4000 Ом |
16 бит |
±0,1 % |
±0,005 % | |
|
AI-416, AI-416MK |
Преобразование сигналов силы постоянного тока в цифровой сигнал |
от 4 до 20 мА/ HART |
16 бит |
± 0,1 % |
±0,005 % |
|
AI-416HA, AI-416HAMK |
± 0,05 % |
±0,0025 % |
|
Тип модуля (условное обозначение) |
Назначение |
Диапазон входных сигналов |
Диапазон выходных сигналов |
Пределы допускаемой основной приведенной к диапазону входного/ выходного сигнала погрешности преобразования входного сигнала в выходной сигнал |
Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала погрешности преобразования входного сигнала в выходной сигнал, вызванной отклонением температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждый 1 °С |
|
Модули аналогового вывода | |||||
|
AO-108, AO-108MK |
Преобразование входных цифровых сигналов в выходные сигналы силы постоянного тока |
16 бит |
от -20 до 20 мА |
± 0,1 % |
±0,005 % |
|
от 0 до 20 мА | |||||
|
от 4 до 20 мА | |||||
|
Преобразование входных цифровых сигналов в выходные сигналы напряжения постоянного тока |
от 1 до 5 В | ||||
|
от 0 до 10 В | |||||
|
от -10 до 10 В | |||||
|
AO-108E, AO-108EMK |
Преобразование входных цифровых сигналов в выходные сигналы силы постоянного тока |
16 бит |
от -20 до 20 мА |
± 0,1 % |
±0,005 % |
|
от 0 до 5 мА | |||||
|
от 0 до 20 мА | |||||
|
от 4 до 20 мА | |||||
|
Преобразование входных цифровых сигналов в выходные сигналы напряжения постоянного тока |
от -5 до 5 В | ||||
|
от -10 до 10 В | |||||
|
от 0 до 10 В | |||||
|
от 0 до 5 В | |||||
|
от 1 до 5 В | |||||
|
Тип модуля (условное обозначение) |
Назначение |
Диапазон входных сигналов |
|
АО-408, АО-408МК |
Преобразование входных цифровых сигналов в выходные сигналы силы постоянного тока |
16 бит |
|
АО-408НА, АО-408НАМК |
Преобразование входных цифровых сигналов в выходные сигналы силы постоянного тока |
16 бит |
|
Диапазон выходных сигналов |
Пределы допускаемой основной приведенной к диапазону входного/ выходного сигнала погрешности преобразования входного сигнала в выходной сигнал |
Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала погрешности преобразования входного сигнала в выходной сигнал, вызванной отклонением температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждый 1 °C |
|
от 4 до 20 мА/ HART |
±0,1 % |
±0,005 % |
|
от 4 до 20 мА/ HART |
± 0,05 % |
±0,0025 % |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
24 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
165х580х160 |
|
Масса, кг, не более |
15 |
|
Нормальные условия измерений:
|
от +20 до +30 от 30 до 80 от 84,0 до 106,7 |
|
Условия эксплуатации:
|
от -40 до +60 от 10 до 95 от 84,0 до 106,7 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
120 000 |
наносится на наклейку контроллеров и на каждый модуль содержащий метрологическую часть из состава контроллера любым технологическим способом.
Комплектность средства измеренийТаблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Контроллер логический программируемый |
R-Logic Стандарт |
1 шт. |
|
Паспорт |
ТШВГ.421457.001 ПС |
1 экз. |
|
Руководство по эксплуатации |
ТШВГ.421457.001 РЭ |
1 экз. |
|
Руководство программиста |
ТШВГ.305659.221 33 |
1 экз. |
|
* Руководства размещены на сайте products.rubezh.ru | ||
приведены в разделе 1 «Описание и работа контроллера» документа ТШВГ.421457.001 РЭ «Контроллер логический программируемый R-Logic Стандарт. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Приказ Росстандарта от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от Т10-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ТШВГ.421457.001 ТУ «Контроллеры логические программируемые R-Logic Стандарт. Технические условия»
ПравообладательОбщество с ограниченной ответственностью «РУБЕЖ»
(ООО «РУБЕЖ»)
Адрес юридического лица: 410056, Саратовская обл., г. Саратов, ул. Ульяновская, д. 25
ИНН 6454052297
ИзготовительОбщество с ограниченной ответственностью «РУБЕЖ»
(ООО «РУБЕЖ»)
Адрес юридического лица: 410056, Саратовская обл., г. Саратов, ул. Ульяновская, д. 25
Адрес места осуществления деятельности: 410040, Саратовская обл., г. Саратов, пр-кт 50 лет Октября, зд.108/16В, 16Г
ИНН 6454052297
Испытательный центрОбщество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»
(ООО «НИЦ «ЭНЕРГО»)
Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. 15)
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314019
