№1588 от 17.10.2016
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 74
О переоформлении свидетельства об утверждении типа средства измерений № 59997 "Контроллеры-вычислители расхода газа FLOW-X" и внесении изменений в описание типа
министостоо ПРОМЬШУИННОСТИ итогговли российской ФадвАЦМи
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Госстандарт)
ПРИКАЗШ,0.201 б
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 59997 «Контроллеры-вычислители расхода газа FLOW-X» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением Представительства «ЗИК АГ» (Германия), г. Москва, от 28 июля 2016 г. № 047_2-16 приказываю:
-
1. Внести изменения в описание типа на контроллеры-вычислители расхода газа FLOW-X, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61791-15, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 59997 «Контроллеры-вычислители расхода газа FLOW-Х», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 61791-15, в связи с внесением изменений в методику поверки.
-
3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его
Голубев
;а собой.
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии
от «17» октября 2016 г. №1588
Изменения в описание типа на контроллеры-вычислители расхода газа FLOW-XОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контроллеры-вычислители расхода газа FLOW-X
Назначение средства измеренийКонтроллеры-вычислители расхода газа FLOW-X предназначены для преобразования измерительных сигналов и вычисления количества тепловой энергии, объемного расхода, объема, массового расхода различных газов, приведенных к стандартным условиям, по результатам измерений расхода с помощью ультразвуковых расходомеров FLOWSIC и других преобразователей расхода, а также давления, разности давлений, температуры, плотности и т.д.
Описание средства измеренийПринцип метода измерений заключается в измерении сигналов и приеме данных, поступающих от первичных измерительных преобразователей (преобразователей расхода, температуры, давления), их обработке и преобразовании в значения физических величин и вычисления расхода и объема газа, регистрации данных.
FLOW-X выполняет функции аналитического контроллера при совместном использовании с потоковым газовым хроматографом, осуществляя обработку и контроль полученных физико-химических свойств газа. Может быть использован для поверки преобразователей расхода на поверочных установках различного типа.
Контроллеры-вычислители выпускаются в модульной концепции в следующих модификациях: FLOW-X/S, FLOW-X/P, FLOW-X/R. В основе любой модификации отдельные вычислительные модули FLOW-X/М (См. Рис.1), каждый из которых используется для одной измерительной линии. Вычислительный модуль оснащен 4-х строчным LCD дисплеем для локального отображения и управления измеренными и рассчитанными данными. Вычислительные модули устанавливаются в различные монтажноинтерфейсные панели (корпуса) в зависимости от модификации вычислителя.

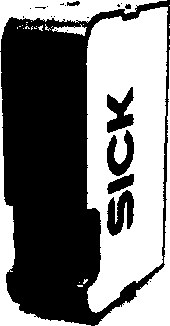

Рисунок 1 - Вычислительный модуль FLOW-X/M
Многопоточная модификация вычислителя FLOW-X/P реализована в корпусе, который может содержать до 4-х вычислительных модулей FLOW-X/M (по одному на каждую измерительную линию), оснащен 7-ми дюймовым сенсорным дисплеем. Корпус оснащен 3-мя последовательными и 2-мя Ethernet интерфейсами. FLOW-X/P встраивается в шкаф управления и может быть установлен как в вертикальном, так и в горизонтальном положении. Полевые подключения осуществляется с помощью 37 пиновых и 9 пиновых D-sub коннекторов, расположенных на задней стенке корпуса.

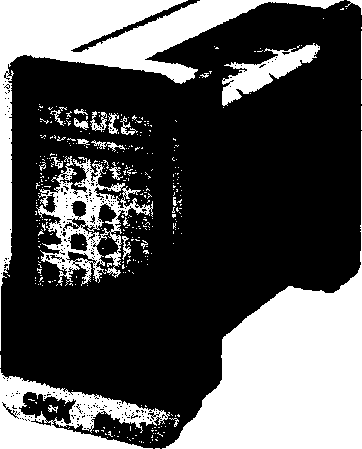

Рисунок 2 - Многопоточный вычислитель FLOW-X/P

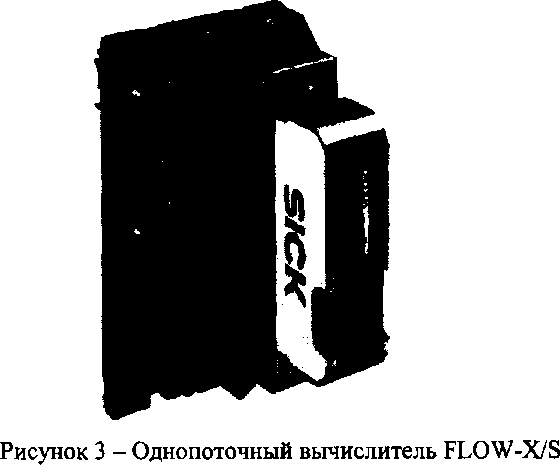

Однопоточная модификация FLOW-X/S реализована в панели монтируемой на DIN-рейку, с открытыми клеммами для полевых подключений. FLOW-X/S оснащен двойным Ethernet интерфейсом со встроенным web-сервером, подключаемым через RJ45 коннекторы. Вычислитель может быть смонтирован тремя способами: вертикально на DIN-рейку, горизонтально на DIN-рейку или крепиться непосредственно к стене.
Многопоточная модификация вычислителя FLOW-X/R реализована в корпусе, который монтируется в 19” стойку и может содержать до 8-ми вычислительных модулей FLOW-X/M (по одному на каждую измерительную линию). Для каждого вычислительного модуля в корпусе вычислителя FLOW-X/R предусмотрен подвод питания, два 37 пиновых D-sub коннектора и два Ethernet интерфейса.
Рисунок - 4 Многопоточный вычислитель FLOW-X/R
Принцип действия вычислителей основан на измерении и преобразовании сигналов измерительных преобразователей в информацию о параметрах измеряемых сред с последующим вычислением и представлением информации на дисплее вычислителя, персонального компьютера. Вычислительные функции:
-
- вычисление теплофизических свойств природного газа в соответствии с ГОСТ 30319-
96 (NX-19mod, AGA8-92DC и GERG-91 mod), ГОСТ 31369-2008, ГОСТ Р 8.662-2009.
-
- вычисление скорости звука в соответствии с AGA 10
-
- вычисление физико-химических показателей (плотности, фактора сжимаемости) сухих и влажных многокомпонентных газовых смесей переменного состава в соответствии с ГСССД МР 113-03;
-
- приведение объемного расхода природного газа в рабочих условиях, измеренного турбинными, ультразвуковыми, вихревыми и другими объемными расходомерами в объемный расход и объем газа при стандартных условиях в соответствии с ГОСТ Р 8.740-2011, СТО Газпром 5.2;
-
- проведение порогового контроля и обработки (усреднение и нормировка) результатов анализа компонентного состава природного газа, передаваемых от потоковых хроматографов для расчета физико-химических показателей.
Входные сигналы поступают в вычислители через каналы ввода/вывода (аналоговые, импульсные, частотные, дискретные или цифровые каналы передачи данных (HART, Modbus и другие). По полученным сигналам вычислитель, с помощью заложенного в нем программного обеспечения, производит вычисления параметров необходимых для учета и управления.
Каждый вычислительный модуль оснащен i.MX процессором мощностью 400 МГц, математическим сопроцессором, с Программируемой Логической Интегральной Схемой (FPGA) и 1 Гб памяти для хранения информации.
Дополнительно, встроенный Web-Server позволяет осуществлять контроль и диагностику вычислителя и подключенного оборудования при помощи персонального компьютера с установленным браузером.
Вычислители имеют интерфейсы связи RS232/RS422/RS485 и Ethernet для обмена данными с периферийным оборудованием и/или с системой более высокого уровня. Поддерживаются протоколы Modbus и TCP/IP.
Вычислители позволяют осуществлять:
-
- вычисление расхода, массы, энергии по нескольким измерительным линиям индивидуально и по группам измерительных линий в любой комбинации под держиваемых сред, расходомеров и преобразователей расхода;
-
- балансирование потоков по линиям и управление общей пропускной способностью узла учета;
-
- управление пробоотборным устройством;
-
- проведение поверочных операций с: однонаправленными, двунаправленными, компакт-пруверами, эталонными преобразователями расхода;
-
- управление дозированием и загрузкой продукта;
-
- архивирование измеренных и вычисленных параметров в архивы и протоколы, настраиваемые при конфигурировании;
-
- ведение журналов событий и аварий;
-
- сигнализацию при отказе преобразователей, при выходе параметров за установленные пределы и при срабатывании внутренних систем самодиагностики;
-
- печать данных на подключенный принтер;
-
- многоканальное ПИД-регулирование и реализацию иных алгоритмов, заданных оператором;
-
- управление и обмен данными с подчиненными устройствами по цифровым каналам связи (например, газовый хроматограф, ультразвуковые расходомеры, массовые расходомеры и другие);
-
- передачу информации в системы более высокого уровня по имеющимся интерфейсам связи;
-
- вывод сигналов предупреждений и формирование отчетов системы контроля метрологических характеристик узла учета, оборудованного модификациями счетчика FLOWSIC600: 2plex, Quatro и другими, в которых реализовано дублирование измерений или дополнительная контрольная измерительная система;
- подключение двух хроматографов, датчиков давлений и температуры и автоматическое переключение на дублирующее СИ, при поломке основного.
Переключатель защиты параметров от записи

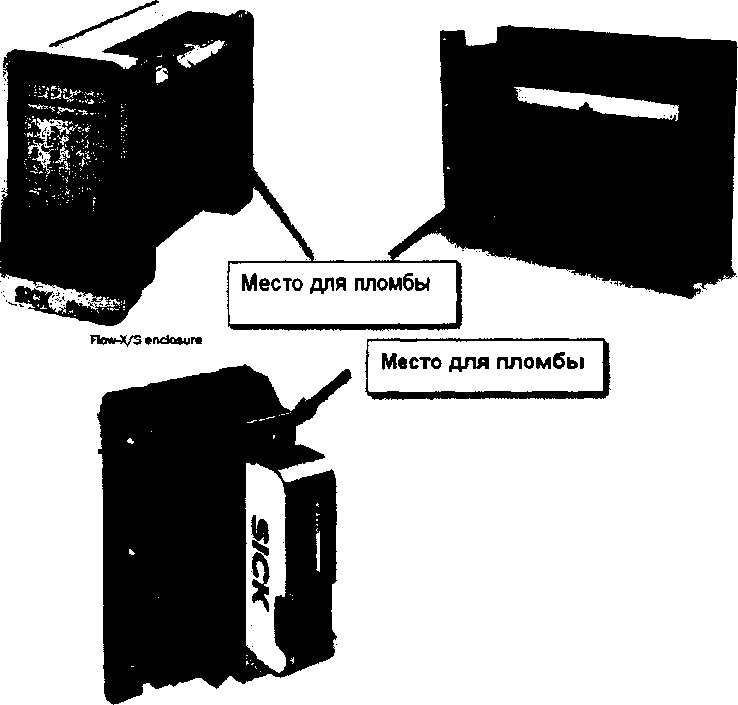

Рисунок 5а - Место опломбирования.
Flow-X/P mounted (side view) |
Место для установки пломбы | |||||
1 |
ъ | |||||
г | ||||||
♦ |
♦ |
± |
± | |||
Jr |

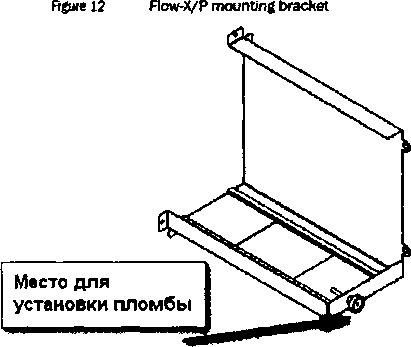

Рисунок 56 - Место опломбирования.
Дополнительно с вычислителем поставляется конфигурационное программное обеспечение «Flow Xpress» предназначенное для настройки, диагностики, проверки технического состояния вычислителя. «Flow Xpress» находится под многоуровневой системой защиты, которая предоставляет доступ только уполномоченным пользователям и одновременно определяет, какие параметры пользователь может вводить или изменять. Все изменения конфигурируемых параметров или архивов автоматически протоколируются вычислителем.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Внутреннее программное обеспечение (Firmware) |
Номер версии ПО |
1.7.4.ХХХХ
|
Цифровой идентификатор nO(CRC32) |
C9F932F8 (для версии 1.6.5) 8F315499 (для версии 1.7.4 и 1.7.6) |
Уровень защиты ПО в соответствии с Р 50.2.077-2014 - высокий.
Метрологические и технические характеристики
Таблица 2 -Входные/Выходные сигналы вычислительного модуля FLOW-X/M
Тип Входных/Выходных сигналов |
Кол-во |
Описание |
Аналоговый вход |
6[Ч |
Аналоговый вход для датчиков давления и температуры, от 0 до 20 мА; от 4 до 20 мА; от 0 до 5 В; от 1 до 5 В |
HART протокол |
4т |
Максимально 4 контура для опроса HART датчиков (multidrop подключение) или опрос 4 HART датчиков (Single подключение) |
Входной канал температуры, PRT/RTD |
2 |
от -220 до +220 4-х проводное подключение с использованием термометра сопротивления 100 Ом |
Импульсный вход |
! [2] |
Высокочастотный импульсный вход от 0 до 10 кГц или сдвоенный импульсный вход от 0 до 5 кГц |
Импульсный выход |
4 [2J |
Открытый коллектор, максимально 100 Гц |
Плотность |
4 [2] |
Ввод периода от 100 до 5000 мс, разрешение не более 1 нс |
Статусный вход |
16 й |
Цифровой статусный вход или вход с прувера |
Статусный выход |
16 й |
Цифровые выходы для Реле и т.д. (0,5 A DC). 100 мА при 24 DC |
Детектор положения сферы/поршня Sphere detector |
4 [2] |
Поддерживает многоточечную конфигурацию детекторов, задержка при обновлении 0,5 мс |
Аналоговый выход |
4 |
Аналоговый выход для управления потоком, регулятором давления, от 4 до 20мА |
Импульсный выход Prover outputs |
1(21 |
Импульсный выход для прувера. Импульс представляет скорректированный импульсный сигнал |
Последовательный порт |
2 |
RS232/422/RS485. Последовательное соединение для подключения ультразвукового счетчика газа принтера и т.д. |
Ethernet |
2 |
RJ45 Ethernet интерфейс, TCP/IP |
Примечания: Максимальное количество аналоговых входов и входов с HART протоколом - 6 и Максимальное количество цифровых Входных/Выходных сигналов -16 |
Таблица 3 - Пределы допускаемой погрешности
Приведенной, при измерении аналоговых сигналов: напряжения, % силы тока, % |
0,008 0,04 |
Приведенной, при воспроизведении аналоговых сигналов силы тока, % |
0,08 |
Относительной, при измерении частоты, % |
0,1 |
Абсолютной, при измерении импульсных сигналов |
без потери импульсов1 |
Абсолютной, при измерении температуры для входа PRT/RTD: в диапазоне от 0 до 50°С, °C в диапазоне от минус 220 до плюс 220°С, °C |
0,05 0,5 |
Относительной, при измерении времени, % |
0,01 |
Относительной, при вычислении объема, расхода, массы, % |
0,01 |
Примечание:1 Кроме импульсов старт-стоп |
Таблица 4 - Технические характеристики FLOW-X
Наименование характеристики |
Значение |
Диапазон температур окружающей среды, °C |
от +5 до +55 |
Температура хранения, °C |
от -20 до +70 |
Максимальная относительная влажность окружающей среды, % |
95 |
Атмосферное давление, кПа |
от 84 до 106,7 |
Напряжение питания постоянного тока, В |
24±10% |
Средний срок службы не менее, лет |
15 |
Потребляемая мощность, не более, Вт Вычислительного модуля FLOW-X/M |
20 |
Монтажно-интерфейсной панели FLOW-X/P0 (без модулей) |
20 |
Вычислительного модуля FLOW-X/S |
20 |
Масса, кг, не более Вычислительного модуля FLOW-X/M, |
0,8 |
Монтажно-интерфейсной панели FLOW-X/Р (без модулей) |
3,6 |
Монтажно-интерфейсной панели FLOW-X/S(6e3 модуля) Монтажно-интерфейсной панели FLOW-X/R (без модуля) |
1,6 5,6 |
Габаритные размеры, мм, не более модификации FLOW-X/М (ШхВхД) модификации FLOW-X/Р (ШхВхД) модификации FLOW-X/S (ШхВхД) модификации FLOW-X/R (ШхВхД) |
50,5x170x120 150x240x340 142x250x164 482x355x135 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики в верхнем левом углу, на заднюю панель вычислителя рядом с главным шильдиком в виде наклейки.
Комплектность средства измерений
Таблица 5 - Комплектность
Наименование |
Количество |
Примечание |
Контроллер-вычислитель расхода FLOW-X |
1 | |
Руководство по эксплуатации |
1 | |
Методика поверки |
1 | |
Программное обеспечение «FLOW-Xpress» |
1 | |
Комплект заводской документации |
1 | |
Комплект монтажных частей |
1 |
В соответствии с заказом |
осуществляется по документу МП 0297-13-2015 «Инструкция. ГСИ. Контроллеры-вычислители расхода газа FLOW-X . Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИР» 21 июля 2016 г.
Основные средства поверки:
-
- секундомер электронный с таймерным выходом СТЦ-2м, диапазон измерения и отработки интервалов времени от 0,01 до 9999,99 сек, пределы погрешности измерения интервалов Т времени ±(15- lO^T+O^l);
-
- калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000а, диапазон воспроизведения силы постоянного тока от 0 до 25 мА, пределы допускаемой основной абсолютной погрешности воспроизведения силы тока I составляют ±(1 О'4/-!-!) мкА;
-
- компаратор постоянного напряжения РЗООЗ диапазон измерений от 0,1 до 10 В, к.т. 0,0005;
-
- магазин сопротивлений Р4831, сопротивление до 111111,1 Ом, класс точности 0,02/2-10-6;
-
- калибратор многофункциональный MC5-R, диапазон воспроизведения последовательности импульсов от 0 до 9999999, абсолютная погрешность воспроизведения последовательности импульсов - без потери импульсов, диапазон воспроизведения сигналов синусоидальной и прямоугольной формы от 0,0005 Гц до 10 кГц, пределы допускаемой основной относительная погрешности воспроизведения сигналов синусоидальной и прямоугольной формы ±0,01%;
-
- барометр-анероид БАММ-1, диапазон измерений от 80 до 106,7 кПа, цена деления шкалы 100 Па по ТУ25-11.15135;
-
- термометр спиртовой, диапазон измерений от 0 °C до 50 °C, цена деления 0,1 °C по ГОСТ 28498;
- психрометр ВИТ-1, диапазон измерений относительной влажности от 30 до 80 %, цена деления термометров 0,5 °C по ТУ25-11.1645.
Сведения о методиках (методах) измерений«Контроллер-вычислитель расхода газа FLOW-X. Руководство по эксплуатации» «FLOW-Х. Техническая информация»
Нормативные и технические документы, устанавливающие требования к вычислителям расхода многофункциональным FLOW-XГОСТ 8.022-91 Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110"16 до 30 А
ГОСТ 8.129-99 Г осударственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Техническая документация фирмы SICK AG, Германия.
ИзготовительФирма «SICK AG», Германия
Адрес: Waldkirch i. Br. - Handelsregister: Freiburg i. Br. HRB 280355
Тел.: +49 76 41/469-0
Факс: +49 76 41/469-11 49
Испытательный центрФГУП «ВНИИР»
Россия, 420088, г. Казань, ул. 2-ая Азинская, 7 «а»
Тел.: (843) 272-70-62
e-mail: vniirpr@bk.ru
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
