№2749 от 12.12.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 738838
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 2749 от 12.12.2025
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
12 декабря 2025 г.
(Росстандарт)
2749
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Е.Р. Лазаренко
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 7B1801563EA497F787EAF40A918A8D6F
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 19.05.2025 до 12.08.2026
\____________________-_______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от «_ » д«^_бря 2025 г. № ____
Сведения
об утвержденном типе средства измерений, подлежащие изменению
в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Счетчики воды |
«СВЭУ» |
78884-20 |
МП 208-074 2023 |
Общество с ограниченной ответственностью «Сфера экономных технологий» (ООО «СЭТ»), г. Омск |
ФБУ «Омский ЦСМ», г. Омск |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ » декабря 2025 Г. № 2749
Лист № 1
Всего листов 8
Регистрационный № 78884-20
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики воды «СВЭУ» Назначение средства измеренийСчетчики воды «СВЭУ» (далее по тексту - счетчики) предназначены для измерений объема питьевой холодной и горячей воды (по СанПиН 2.1.4.1074-01).
Описание средства измеренийПринцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся за счет кинетической энергии жидкости. Поток воды направляется через струевыпрямитель входного патрубка корпуса счетчика в измерительную камеру, внутри которой под его действием вращается крыльчатка. Число оборотов крыльчатки пропорционально количеству протекающей через счетчик воды. Подсчет количества оборотов производится путем анализа изменения напряженности магнитного поля постоянного магнита, расположенного в верхней части крыльчатки. На основании измеренного количества оборотов производится расчет прошедшего через счетчик объема воды. Значение измеренного объема отображается на жидкокристаллическом индикаторе в м3. Датчик магнитного поля позволяет также отслеживать воздействие на счетчик внешних магнитных полей.
Счетчики состоят из корпуса, измерительной камеры, в которой установлена крыльчатка, датчика магнитного поля, микропроцессора и индикатора.
Счетчики выпускаются в различных модификациях, которые отличаются диаметрами условного прохода, метрологическими классами, вариантами исполнения, габаритными размерами, типами проводного или беспроводного интерфейсов связи. Структура условного обозначения представлена в таблице 1.
Счетчик воды «СВЭУ -
-[X]. [X]
Т а б л и ц а 1 - Структура условного обозначения
|
№ поля |
Описание поля |
Код поля |
Расшифровка |
|
1 |
Диаметр условного прохода |
15 |
диаметр условного прохода в мм |
|
20 | |||
|
2 |
Метрологический класс при горизонтальной установке |
класс В по ГОСТ Р 50193.1-92 | |
|
C |
класс С по ГОСТ Р 50193.1-92 | ||
|
3 |
Вариант исполнения |
1 |
см. рисунок 1 |
|
2 |
см. рисунок 2 | ||
|
3 |
см. рисунок 3 | ||
|
4 |
см. рисунок 4 | ||
|
4 |
Монтажная длина |
80 |
монтажная длина в мм |
|
105 | |||
|
110 | |||
|
130 | |||
|
5 |
Интерфейс связи |
RS |
проводной интерфейс RS-485 |
|
MB |
проводной интерфейс M-Bus | ||
|
WM |
беспроводной интерфейс wM-Bus | ||
|
LW |
беспроводной интерфейс LoRaWAN | ||
|
NB |
беспроводной интерфейс NB-Fi | ||
|
NT |
беспроводной интерфейс NB-IOT |
Счетчики предназначены для монтажа на горизонтальных и вертикальных трубопроводах.
Счетчики могут передавать измеренные величины по проводным или беспроводным интерфейсам и использоваться в системах автоматизированного сбора, контроля и учета энергоресурсов (АСКУЭР).
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится типографским способом на маркировочную этикетку, приклеиваемую на лицевую панель счетчика.
Общий вид счетчиков представлен на рисунках 1-4.

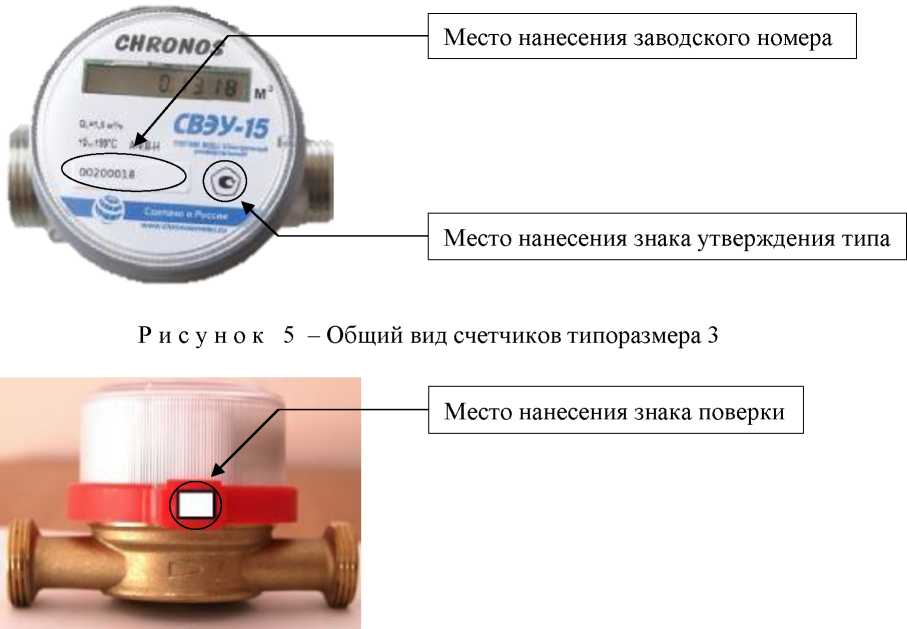

Места нанесения заводского номера и знака утверждения типа представлены на рисунке 5.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 6.

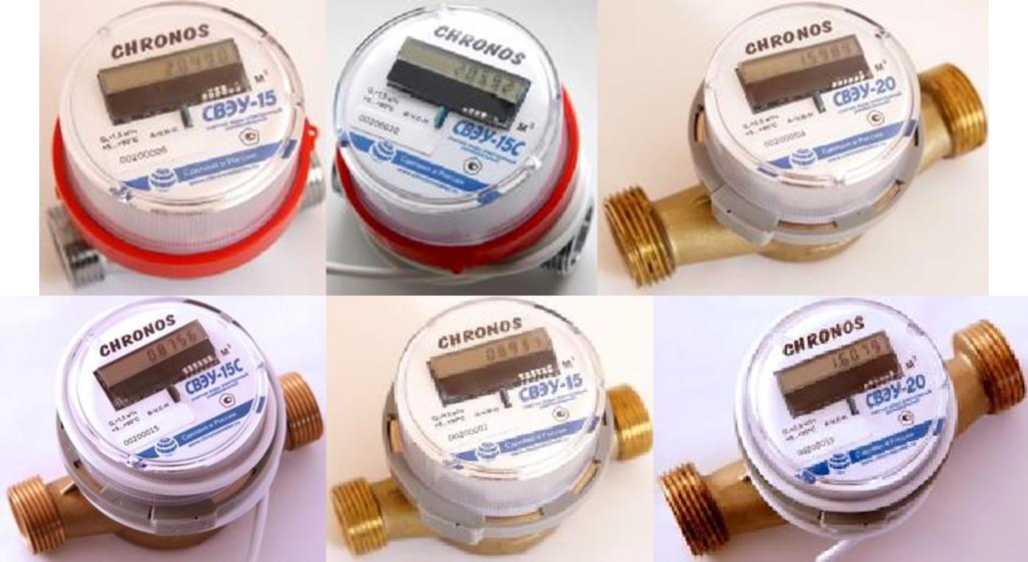

Рисунок 1- Общий вид счетчиков типоразмера 1

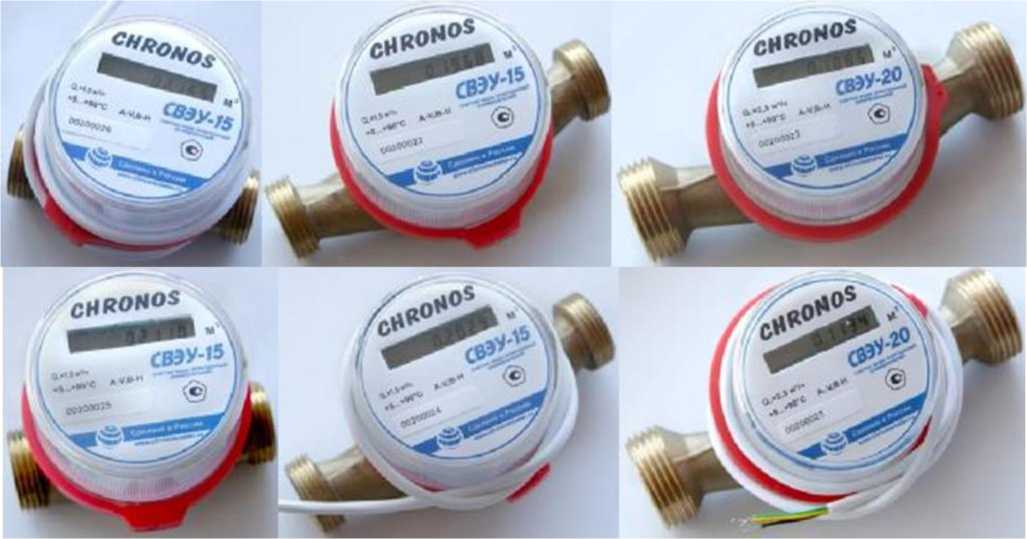

Рисунок 2- Общий вид счетчиков типоразмера 2

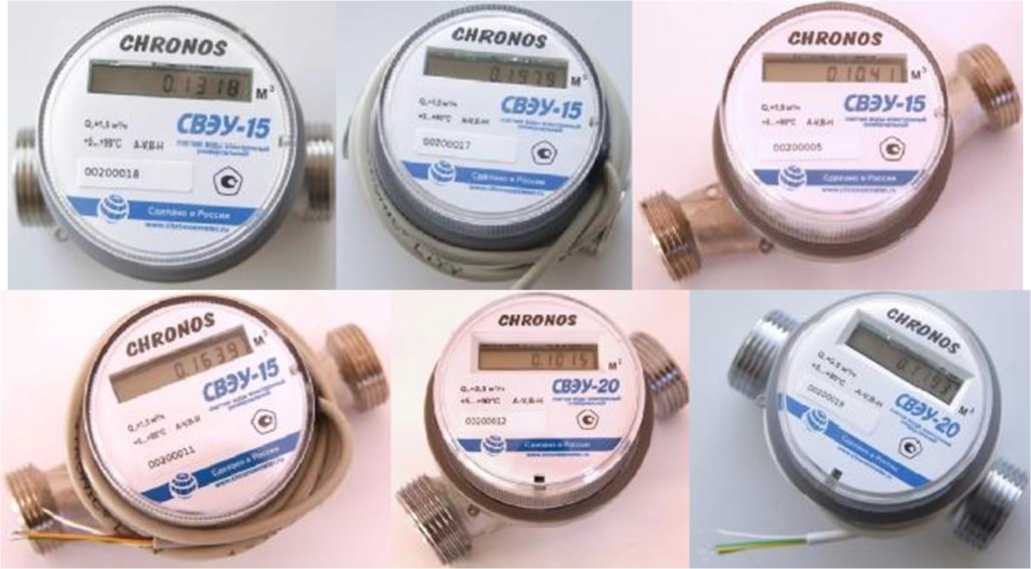

Рисунок 3- Общий вид счетчиков типоразмера 3

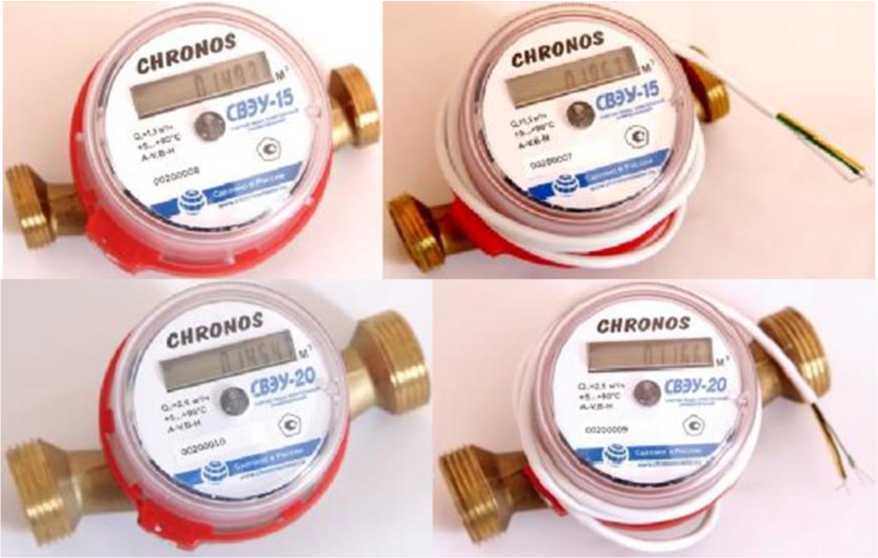

Рисунок 4- Общий вид счетчиков типоразмера 4
Рисунок 6- Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2
Программное обеспечениеСчетчик имеют встроенное программное обеспечение (далее по тексту - ПО), которое устанавливается (записывается) в энергонезависимую память при изготовлении.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CWEU.128 |
|
Номер версии (идентификационный номер) ПО |
1.28 |
|
Цифровой идентификатор ПО |
5E7D |
Нормирование метрологических характеристик счетчиков проведено с учетом влияния ПО.
Метрологические и технические характеристикиТаблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
Модификация |
«СВЭУ-15...» |
«СВЭУ-15С...» |
«СВЭУ-20...» | |||
|
Диаметр условного прохода Ду, мм |
15 |
15 |
20 | |||
|
Вариант установки* |
H |
V |
H |
V |
H |
V |
|
Метрологический класс по ГОСТ Р 50193.1-92 |
В |
А |
С |
В |
В |
А |
|
Расход воды, м3/ч: | ||||||
|
- минимальный Qmin |
0,030 |
0,060 |
0,015 |
0,030 |
0,050 |
0,100 |
|
- переходный Qt |
0,120 |
0,150 |
0,022 |
0,120 |
0,200 |
0,250 |
|
- номинальный Qn |
1,500 |
1,500 |
1,500 |
1,500 |
2,500 |
2,500 |
|
- максимальный Qmax |
3,000 |
3,000 |
3,000 |
3,000 |
5,000 |
5,000 |
|
Порог чувствительности, м3/ч |
0,015 |
0,030 |
0,007 |
0,015 |
0,025 |
0,050 |
|
Пределы допускаемой относительной погрешности измерений объема, %, | ||||||
|
в диапазоне расходов: | ||||||
|
- от Qmin (включая) до Qt (исключая) |
±5 | |||||
|
- от Qt (включая) до Qmax (включая) |
±2 | |||||
|
Пределы допускаемой относительной погрешности измерений объема, %, | ||||||
|
в диапазоне расходов: | ||||||
|
- от Qmin (включая) до Qt (исключая) |
±5 | |||||
|
- от Qt (включая) до Qmax (включая) |
±2 | |||||
|
Емкость индикатора, м3 |
99999,9999 | |||||
|
Цена деления индикатора, м3 |
0,0001 | |||||
|
Вес импульса выходного устройства, | ||||||
|
м3/имп. |
L10-4 | |||||
|
* Н - горизонтальный вариант установки; | ||||||
|
V - вертикальный вариант установки. | ||||||
Таблица 4 - Общие технические характеристики
|
Наименование характеристики |
Значение | |||||||
|
Модификация |
«СВЭУ-15-1...» |
«СВЭУ-15-2.» |
«СВЭУ-15-3.» |
«СВЭУ-15-4.» «СВЭУ-15С-4.» |
«СВЭУ-20-1.» |
«СВЭУ-20-2.» |
«СВЭУ-20-3.» |
«СВЭУ-20-4.» |
|
Максимальное рабочее давление, МПа |
1,6 |
1,0 |
1,6 |
1,0 |
1,6 |
1,0 |
1,6 |
1,0 |
|
Потеря давления, МПа, не более |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
|
Габаритные размеры: | ||||||||
|
- высота |
64 |
71 |
77 |
78 |
77 |
75 |
80 |
80 |
|
(64) |
(77) |
(77) | ||||||
|
- длина |
110 |
110 |
110 |
110 |
105 |
130 |
130 |
130 |
|
(80) |
(80) |
(80) | ||||||
|
- ширина |
68 |
78 |
87 |
77 |
78 |
78 |
85 |
77 |
|
(68) |
(87) |
(73) | ||||||
|
Масса, кг, не более |
0,36 |
0,34 |
0,41 |
0,43 |
0,52 |
0,46 |
0,73 |
0,54 |
|
(0,35) |
(0,40) |
(0,42) | ||||||
|
Условия эксплуатации: | ||||||||
|
- температура рабочей среды, °С |
от +5 до +90 | |||||||
|
- температура воздуха, °С |
от +5 до +50 | |||||||
|
- относительная влажность при | ||||||||
|
температуре +35 °С, %, не более |
80 | |||||||
|
Напряжение элемента питания | ||||||||
|
постоянного тока, В |
3,0 (3,6) | |||||||
|
Степень защиты по ГОСТ 14254-2015 от попадания внутрь твердых тел и | ||||||||
|
воды, обеспечиваемая оболочкой (корпусом) |
IP54 | |||||||
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
55000 |
наносится на этикетку счетчиков, расположенную под крышкой, методом шелкографии или типографским способом и на паспорт типографским способом.
Лист № 8 Всего листов 8 Комплектность средства измерений
Таблица 6 - Комплектность средства измерений
|
Наименование |
Количество | |
|
Счетчик воды «СВЭУ» |
— |
1 шт. |
|
Паспорт |
СЭТ.469333.148 ПС |
1 экз. |
|
Методика поверки |
— |
1 экз. |
|
Монтажный комплект*: |
— | |
|
- гайка |
2 | |
|
- штуцер |
2 | |
|
- прокладка |
2 | |
|
- обратный клапан |
1 | |
|
* по дополнительному договору. | ||
приведены в разделе 3 «Описание и работа счетчика воды «СВЭУ»» документа - СЭТ.469333.148 ПС «Счетчики воды «СВЭУ». Паспорт».
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия
СЭТ.469333.148 ТУ Счетчики воды «СВЭУ». Технические условия
Приказ Росстандарта от 26.09.2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ИзготовительОбщество с ограниченной ответственностью «Сфера экономных технологий»
(ООО «СЭТ»)
ИНН 5506227284
Адрес: 644021, г. Омск, ул. 7 Линия, д.132
Телефон: +7 (3812) 43-36-35
Web-сайт: http://set-omsk.ru
E-mail: mail@set-omsk.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»
(ФБУ «Омский ЦСМ»)
Адрес: 644116, г. Омск, ул. 24 Северная, д.117-А
Телефон (факс): +7 (3812) 68-07-99; +7 (3812) 68-04-07
Web-сайт: http://csm.omsk.ru
E-mail: info@ocsm.omsk.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц №RA.RU.311670
