V

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

26 ноября 2025 г.

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «__ »    ^ноябР^я     2025 г. № ²⁵⁶⁹

Сведения

об утвержденном типе средства измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

Лист № 1 Регистрационный № 83400-21                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки для измерения пористости и проницаемости СМП-ПП (далее - установки) предназначены для измерений открытой пористости газоволюметрическим методом и коэффициента абсолютной газопроницаемости методом нестационарной фильтрации.

Принцип действия установок основан на фильтрации газа исследуемым образцом керна.

При измерении открытой пористости исследуемый образец керна цилиндрической формы с известными значениями длины и диаметра (либо образец кубической формы с известным значением длины ребра) помещается в кернодержатель установки, после чего происходит его герметизация путем обжима резиновой манжетой внутри кернодержателя с заданным значением обжимного давления. Таким образом, объём камеры, в которой находится исследуемый образец керна, становится равным объёму этого образца. Выбирается газ для измерений (гелий или азот). Далее производится расширение выбранного газа из ёмкости известного объёма в камеру с образцом. Так как резиновая манжета плотно обжимает образец, газ занимает только объём пор образца. По разности значений давления и температуры газа до и после расширения, согласно закону Бойля-Мариотта, производится расчет объёма пор исследуемого образца керна. По полученному значению объёма пор и известным значениям длины и диаметра цилиндрического образца (либо длины ребра кубического образца) производится расчет открытой пористости.

При измерении коэффициента абсолютной газопроницаемости исследуемый образец керна цилиндрической формы с известными значениями длины и диаметра (либо образец кубической формы с известными значениями длины ребра) помещается в кернодержатель установки, после чего происходит его герметизация путем обжима резиновой манжетой внутри кернодержателя с заданным значением обжимного давления. Выбирается газ для измерений (гелий или азот). Производится измерение открытой пористости образца, значение которой необходимо для расчета коэффициента абсолютной газопроницаемости. После измерения открытой пористости начинается измерение коэффициента абсолютной газопроницаемости. Происходит открытие клапана, соединяющего камеру с образцом и ёмкость известного объёма над образцом, в которой находится газ с заданным значением давления. Начинается процесс фильтрации газа из ёмкости над образцом через исследуемый образец в окружающую среду. В ходе данного процесса программным обеспечением установки фиксируются показания датчика давления, установленного в ёмкости над образцом, и соответствующие этим показаниям значения времени. По полученной зависимости давления от времени производится расчет коэффициента абсолютной газопроницаемости.

Конструктивно установки представляют собой автоматизированную систему измерений параметров открытой пористости и коэффициента абсолютной газопроницаемости образцов керна. Установка включает в себя следующие основные функциональные блоки: блок поддержания обжимного давления, блок поддержания порового давления, блок измерения температуры и давления газа, ёмкости с калиброванным объёмом, блок манифольда, кернодержатель, система пневматических клапанов, регулятор давления, контроллер управления, а также периферийные блоки, отвечающие за функционирование основных. Корпус установок изготавливается из алюминиевого профиля, окрашенного в цвета по требованиям заказчика, и панелей, изготавливаемых из композитного материала или листового металла, окрашенных в цвета по требованиям заказчика. По требованию заказчика в комплекте с установкой могут поставляться дополнительный кернодержатель для цилиндрических образцов диаметром, отличным от 30 мм, а также кернодержатель для кубических образцов. Дополнительные кернодержатели располагаются отдельно от корпуса установки на специальной подставке и соединяются с корпусом установки трубками для подачи газа. Для удобства контроля входного давления от баллона с газом на лицевой панели корпуса, справа или слева от кернодержателя, может располагаться манометр входного газа, дублирующий показания манометра на редукторе баллона. Также установки могут оснащаться цифровой информационной панелью, расположенной в свободной части лицевой панели.

Нанесение знака поверки на установки не предусмотрено. Установки имеют маркировку: наименование производителя, наименование средства измерений, заводской номер, год выпуска, которая наносится на табличку, закрепленную на свободном пространстве лицевой панели корпуса прибора слева или справа от кернодержателя. Цвет таблички может быть серым или белым. Заводской номер имеет буквенно-цифровой формат. Маркировка наносится травлением, гравированием, типографским или иным пригодным способом.

Общий вид установок представлен на рисунках 1-4.

Рисунок 1 - Общий вид установки для измерения пористости и проницаемости СМП-ПП без манометра входного давления с указанием места нанесения маркировки

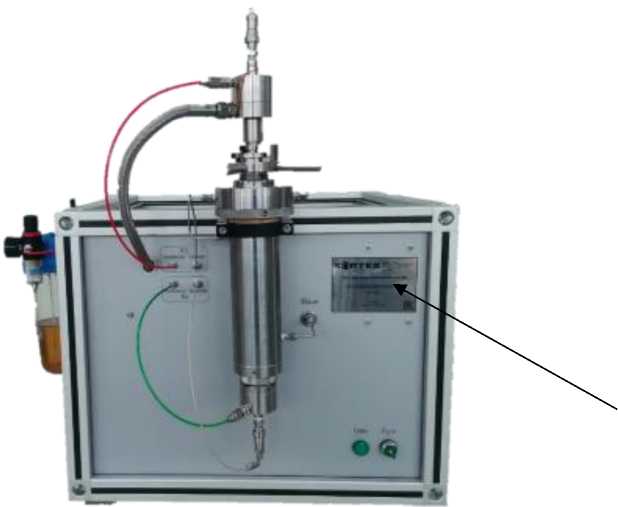

Рисунок 2 - Общий вид установки для измерения пористости и проницаемости СМП-ПП с манометром входного давления слева от кернодержателя с указанием места нанесения маркировки

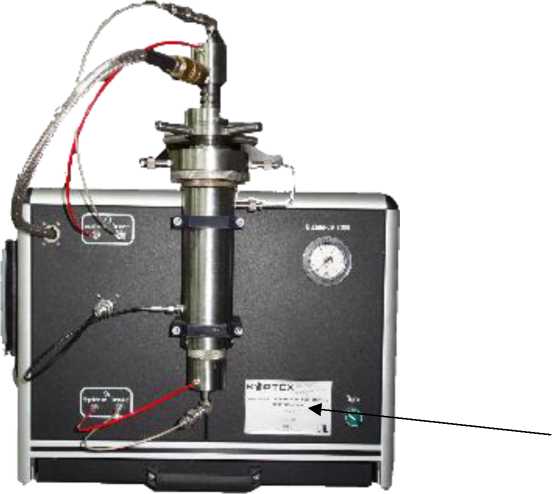

Рисунок 3 - Общий вид установки для измерения пористости и проницаемости СМП-ПП с манометром входного давления справа от кернодержателя с указанием места нанесения маркировки

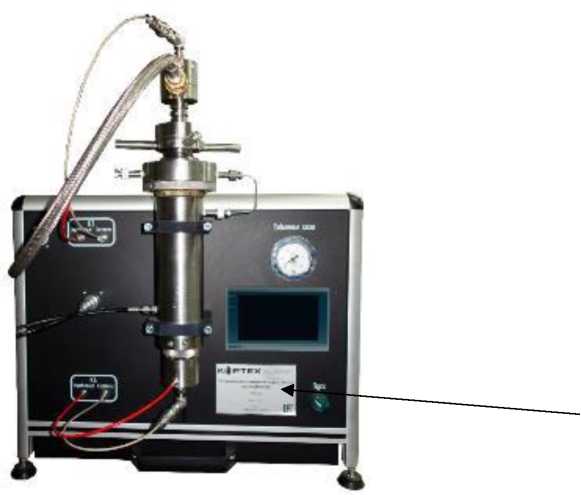

Рисунок 4 - Общий вид установки для измерения пористости и проницаемости СМП-ПП с манометром входного давления и цифровой информационной панелью с указанием места нанесения маркировки

Пломбирование установок не предусмотрено. Конструкция установок обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, и местам настройки (регулировки).

Установки оснащены внешним программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО установок приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в руководстве по эксплуатации, раздел 4 «Работа с системой».

ТУ 28.99.39-002-01440184-2022 «Система моделирования пласта. СМП. Технические условия»

Приказ Росстандарта от 15.03.2021 г. № 315 «Об утверждении Государственной поверочной схемы для средств измерений удельной адсорбции газов, удельной поверхности, удельного объема пор, размера пор, открытой пористости и коэффициента газопроницаемости твердых веществ и материалов»

Общество с ограниченной ответственностью «Кортех»

(ООО «Кортех»)

Юридический адрес: 141006, Московская обл., г.о. Мытищи, г. Мытищи, ш. Волковское, стр. 15Г/2, офис 205

ИНН 5029202619

Общество с ограниченной ответственностью «Кортех»

(ООО «Кортех»)

Адрес: 141006, Московская обл., г.о. Мытищи, г. Мытищи, ш. Волковское, стр. 15Г/2, офис 205

ИНН 5029202619

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц RA.RU.311373
