№2399 от 06.11.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 727726
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
Приказы по основной деятельности по агентству Вн. Приказ № 2399 от 06.11.2025
Лист № 1 Регистрационный № 79481-20 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электрической энергии многофункциональные трехфазные М2М-3 и М2М-3БНазначение средства измерений
Счетчики электрической энергии многофункциональные трехфазные М2М-3 и M2M-3S (далее - счетчики) предназначены для измерений активной (АЭ) и реактивной (РЭ) электрической энергии прямого или обратного направления по дифференцированным во времени тарифам в сетях переменного тока промышленной частоты.
Описание средства измерений
Принцип действия счетчиков основан на вычислении действующих значений тока и напряжения, активной энергии, мощности, коэффициента мощности и частоты сети переменного тока по измеренным мгновенным значениям входных сигналов тока и напряжения. Счетчики также обеспечивают отсчет времени, календарной даты и вывод данных на жидкокристаллический индикатор (ЖКИ).
Счетчики могут использоваться как автономно, так и в автоматизированных информационно-измерительных системах учета электрической энергии для передачи измерительных или вычислительных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.
Счетчики имеют в своем составе датчики тока и напряжения, внутренние часы, специальный измерительный преобразователь, микроконтроллер, энергонезависимую память, источник питания, жидкокристаллический индикатор для просмотра информации, кнопки управления, световые индикаторы, отключающее реле, оптический порт, основной канал связи: 2G (GPRS) или IoT (eMTC/NB-IoT/GPRS/EDGE); резервный канал связи, активируемый при установке модуля расширения: PLC, Ethernet, ZigBee, LoRa, RS-485, Sigfox.
Конструктивно счетчик выполнен в пластмассовом корпусе. Конструкция счетчика соответствует требованиям ГОСТ 31818.11-2012. Основные клеммы счетчика, предназначенные для подключения к электрической сети, выполнены из электротехнического сплава. Дополнительные контакты клеммной колодки предназначены для цифровых интерфейсов при наличии установленных модулей расширения. На передней панели счетчика расположены кнопки управления режимами индикации дисплея.
Токи и напряжения измеряемой сети через соответствующие зажимы и входные элементы поступают на соответствующие входы измерительного преобразователя, который выполняет преобразование аналоговых сигналов напряжения и тока в цифровые значения этих величин.
Центральный процессор принимает результаты измерений и размещает их в энергонезависимой памяти, поддерживает связь через интерфейсы основного и резервного канала связи, через оптический порт и выводит информацию на дисплей.
Измеренные данные, параметры конфигурации, статусная и иная информация хранятся в энергонезависимой памяти и могут отображаться на жидкокристаллическом индикаторе счетчика.
С помощью программного обеспечения возможно осуществление настройки параметров счетчика, а также считывание данных, при этом связь компьютера со счетчиком может осуществляться как через оптический порт, так и через основной или резервный каналы связи.
Для осуществления мер безопасности и надежности перед настройкой параметров счетчика необходимо пройти процедуру идентификации.
Общий вид общего вида счетчиков, с указанием схем пломбировки от несанкционированного доступа, приведены на рисунках 1 и 2.
Структура условного обозначения /нет индекса/ - резервный канал отсутствует
PLC - резервный канал связи PLC
E - резервный канал связи Ethernet ZB - резервный канал связи ZigBee LORA - резервный канал связи LoRa RS - резервный канал связи RS-485 SF - резервный канал связи Sigfox
/нет индекса/- исполнение со встроенной антенной А - Возможность подключения внешней антенны
2G - основной канал связи GPRS
IoT - основной канал связи eMTC/NB-IoT/GPRS/EDGE
D - наличие реле управления нагрузкой.
80 - максимальный фазный ток нагрузки 80 А 100 - максимальный фазный ток нагрузки 100 А
120 - максимальный фазный ток нагрузки 120 А
/нет индекса/ - РЭ не измеряется
05 - класс точности 0,5 по РЭ
-
1 - класс точности 1,0 по РЭ
-
2 - класс точности 2,0 по РЭ
02 - класс точности 0,2S по АЭ
05 - класс точности 0,5S по АЭ
1 - класс точности 1,0 по АЭ
Схема включения и конструктивное исполнение:
-
3 - трёхфазный щитового исполнения
3S - трехфазный в исполнении с расщепленной архитектурой
3Т - трехфазный трансформаторного включения
Марка счетчика электроэнергии
ИНТЕРТЕХ
КПЗ
Место установки пломбы с оттиском знака поверки (под клеммной крышкой)
счетчик электрической энергии многофункциональный трехфазный M2M-3-1/2-80D-2G
3X230/400B 5(30)А 50Гц
ГОСТ 31818.11-2012
ГОСТ 31819.21-2012
ГОСТ 31819.23-2012
ООО «Курганский приборостроительный
■■■
01020000003 2020 г
Сделано в России
Место установки пломбы с оттиском энергоснабжающей организации

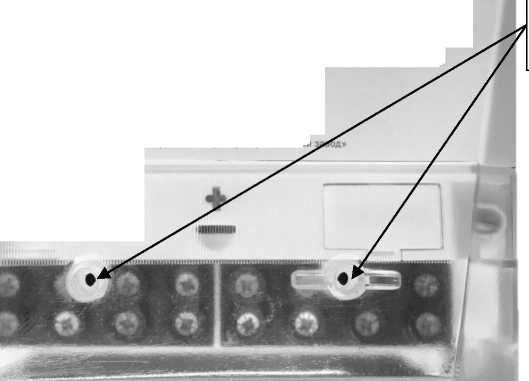

Рисунок 1 - Общий вид счетчиков М2М-3
и схема пломбировки от несанкционированного доступа
Место установки пломбы с оттиском знака поверки (под клеммной крышкой)
000007
01040000007 2020г.
счетчик электрической энергии
ногофункциональныи трёхфааныи
ГОСТ 31819.21-2012 ф 3600 и мп/кВтч
ГОСТ 31819.23-2012 @ 3600 имп/квар ч
’ОСТ 31818.11-2012
Место установки пломбы с оттиском энергоснабжающей организации

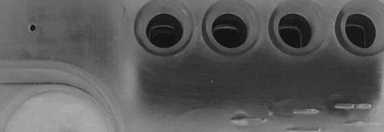

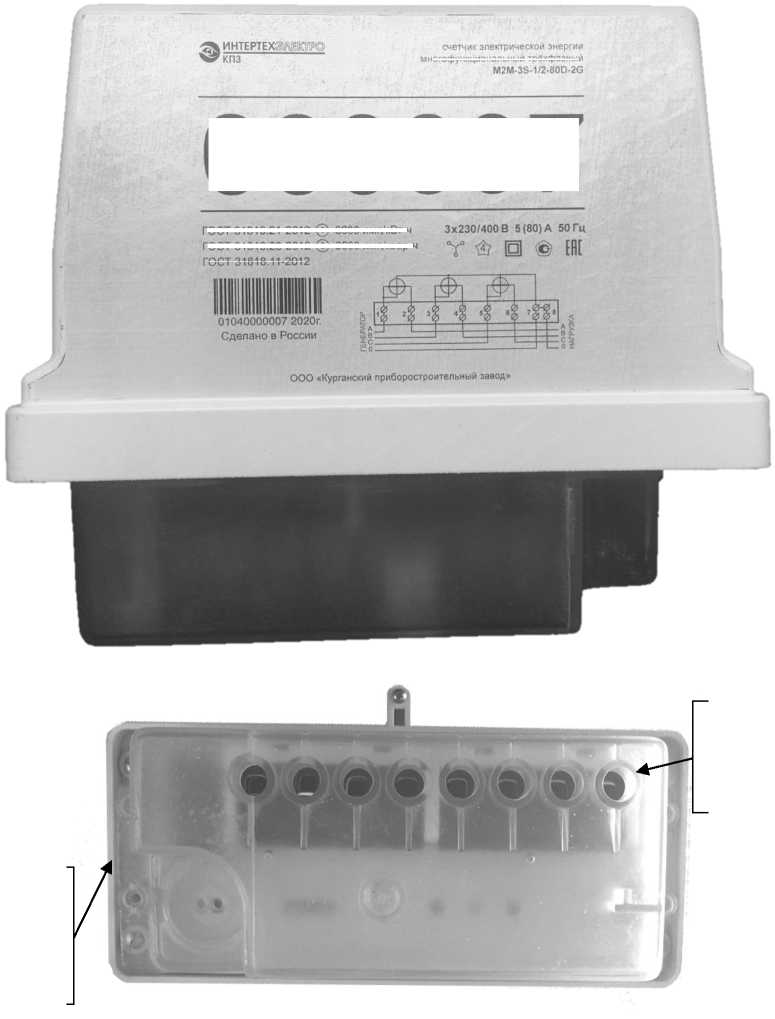

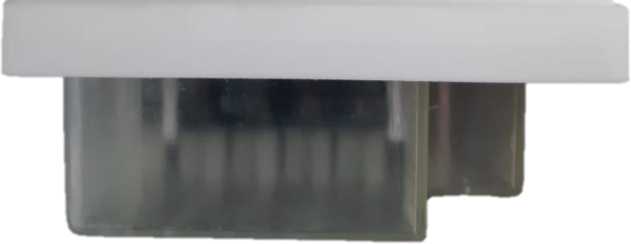

Рисунок 2 - Общий вид счетчиков M2M-3S и схема пломбировки от несанкционированного доступа
Программное обеспечение
По своей структуре ПО разделено на метрологически значимую и метрологически незначимую части, имеет контрольные суммы, раздельно рассчитываемые для каждой части, обе части записываются в устройство на стадии производства счетчика, при этом метрологически значимая часть не допускает изменений после калибровочных процедур и выпуска с производства, метрологически незначимая часть может изменяться в целях обновления.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) для вариантов исполнений |
Значение |
|
Идентификационное наименование ПО |
Метрологически значимая часть ПО KPZ pwrm metrology |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0.0 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Классы точности: | |
|
- для счетчиков активной и реактивной энергии: | |
|
- по активной энергии ГОСТ 31819.21-2012 |
1 |
|
- по реактивной энергии ГОСТ 31819.23-2012 |
2 |
|
Номинальное напряжение ином, В |
57,7 (100); 230 (380) |
|
Рабочий диапазон напряжений, В |
3 х (96-265)/(166-460) |
|
Базовый ток 1б (максимальный 1макс) ток, А |
5 |
|
Номинальный ток 1ном (максимальный ток 1макс), А |
10; 80; 100; 120 |
|
Стартовый ток, А - ГОСТ 31819.21-2012 | |
|
- класс точности счетчика 1 |
0,004 Тб |
|
- ГОСТ 31819.23-2012 | |
|
- класс точности счетчика 2 |
0,004 Тб |
|
Рабочий диапазон частоты сети, Гц |
50±2,5 |
|
Погрешность хода часов, c |
±1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Значения постоянной счетчика по активной электрической энергии, имп/(кВт^ч) |
3600 |
|
Значения постоянной счетчика по реактивной электрической энергии, имп/(квар^ч) |
3600 |
|
Разрешающая способность счетного механизма отсчетного устройства, кВт^ч, не менее |
0,01 |
|
Полная мощность, потребляемая каждой цепью тока при базовом токе, ВА, не более |
4 |
|
Полная (активная) мощность, потребляемая каждой цепью напряжения при номинальном значении напряжения, В^А (Вт), не более |
10 (2) |
|
Длительность хранения информации при отключении питания, лет, не менее |
10 |
|
Число тарифов, не более |
4 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Глубина хранения значений активной и реактивной электрической энергии в обоих направлениях на начало месяца, месяцев, не менее |
36 |
|
Глубина хранения значений активной и реактивной электрической энергии в обоих направлениях на начало суток, суток, не менее |
365 |
|
Интервал усреднения мощности для фиксации профиля нагрузки, минут |
от 1 до 60 мин |
|
Глубина хранения профиля нагрузки при интервале усреднения 60 минут, суток, не менее |
365 |
|
Количество записей в журнале событий для каждого вида событий/всего, не менее |
500/5000 |
|
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 |
1 |
|
Степень защиты от пыли и влаги по ГОСТ 14254-2015 (для счетчиков наружного исполнения) |
IP51 (IP54) |
|
Скорость обмена информацией по интерфейсам, бит/с, не менее |
1200 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
195х175х62 |
|
Условия эксплуатации:
|
от -40 до +70 от 40 до 80 от 70 до 106 |
|
Масса, кг, не более |
2 |
|
Средняя наработка на отказ, ч |
262000 |
Знак утверждения типа
наносится на панель счетчика лазерной гравировкой (или другим способом, не ухудшающим качества), на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измерений
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик электрической энергии трехфазный многофункциональный |
М2М-3 и M2M-3S |
1 шт. |
|
Руководство по эксплуатации |
KPZ.01.004^ |
1 экз. |
|
Паспорт |
KPZ.01.003.ne |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования средству измерений
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии (в части счетчиков реактивной энергии классов точности 1 и 2)
ТУ 26.51.63-001-42874687-2020 Счетчики электрической энергии однофазные многофункциональные М2М-1 и M2M-1S, трехфазные М2М-3, M2M-3S и M2M-3T. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Курганский приборостроительный завод» (ООО «КПЗ»)
ИНН 7708369158
Юридический адрес: 640003, Курганская обл., г.о. город Курган, г. Курган, ул. Тимофее Невежина, стр. 3и, помещ. 231
Адрес места осуществления деятельности: 640003, г. Курган, д. 3, стр. 4, помещ. 231
Телефон (факс): +7 (495) 660-97-14
Web-сайт: www.kpsz.ru
Е-mail: info@kpsz.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 06 » ноября 2025 г. № 2399Лист № 1 Регистрационный № 63372-16 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы автоматической фотовидеофиксации нарушений правил дорожного движения «Интегра-КДД»Назначение средства измерений
Системы автоматической фотовидеофиксации нарушений правил дорожного движения «Интегра-КДД» (далее - системы) предназначены для измерений значений текущего времени относительно шкалы времени UTC (SU).
Описание средства измерений
Конструктивно система состоит из видеокамер, оснащаемых инфракрасной подсветной и программно-аппаратного комплекса (ПАК) Интегра-КДД.
Источником данных системы являются видеокамеры и детекторы фаз светофорной сигнализации. Видеокадры следуют с заданным интервалом времени с максимальным разрешением в режиме видеозахвата. Видеокамера фиксирует изображение транспортного средства (ТС) на последовательности видеокадров. Государственный регистрационный знак (ГРЗ) распознается при помощи математического алгоритма в автоматическом режиме по изображению ТС.
Потоки видеоданных в формате MJPEG через цифровые линии связи передаются в компьютер ПАК Интегра-КДД, имеющий специализированное программное обеспечение.
В рабочем режиме для каждой видеокамеры осуществляются следующие действия и функции:
-
- хранится последовательность из 128 последних кадров;
-
- производится поиск и распознавание ГРЗ ТС на каждом кадре видеоизображения;
-
- определяются координаты центра ГРЗ ТС по отношению к левому верхнему углу кадра, размеры ГРЗ;
-
- вычисляется относительное перемещение ГРЗ ТС по области кадра по серии кадров;
-
- по изменению координат центра ГРЗ в кадре определяется направление движения ТС (встречное, попутное, не определено);
-
- координаты ГРЗ ТС на изображении проецируются на дорожное полотно;
-
- определяется положение проекции ГРЗ ТС по отношению к виртуальным зонам и линиям;
-
- рассчитывается время нахождения номерной пластины в виртуальных зонах;
-
- формируется служебная информация об автоматически распознанном ГРЗ ТС.
Информация о событиях, включая стоп-кадры и служебные данные, сохраняется в базе данных SQL сервера, которая расположена на локальном компьютере изделия. Информация о событиях нарушений ПДД выгружается на сервер центра обработки данных заказчика. После успешного окончания процесса выгрузки информация о событиях удаляется из базы данных системы.
Синхронизация системного времени локального компьютера системы, видеокамер и используемого ПО для формирования отметок времени и контроля временных интервалов осуществляется при помощи служб NTP и приемников ГЛОНАСС/GPS, в соответствии с международным протоколом RFC-5905. ПО локального компьютера использует значения системного времени операционной системы, фиксируемое видеокамерой в момент съемки, для формирования отметок времени и контроля временных интервалов. Требуемые параметры среды передачи данных от NTP сервера заказчика до локального компьютера изделия обеспечиваются заказчиком.
Место пломбировки от несанкционированного до-
Место нанесения знака утверждения типа a)
Компьютер' Mini ITX ’ <
б)
в)

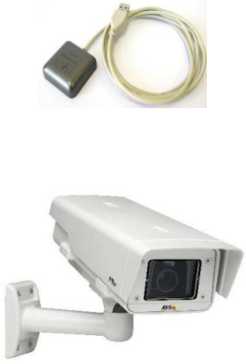

Рисунок 1 - Внешний вид системы
а) уличный вариант исполнения ПАК; б) внутренняя часть ПАК; в) стационарный вариант исполнения ПАК
Программное обеспечение
Метрологически значимая часть программного обеспечения ПО систем представляет собой специальный модуль, установленный на компьютере программно-аппаратного комплекса ПАК Интегра - КДД. Модуль определения текущего времени и измерения его интервалов обеспечивает временные измерения, синхронизированные с национальной шкалой времени Российской Федерации UTC (SU).
Идентификационные данные (признаки) программного обеспечения приведены в таблице 1.
аблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ivclock.dll |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.4 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики приведены в таблице 2.
аблица 2
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой абсолютной погрешности определений значений текущего времени (в диапазоне от 0 до 24 ч) относительно шкалы времени UTC (SU), с |
± 1 |
|
Напряжение питания от сети переменного тока частотой (50+1) Гц, В |
от 200 до 240 |
|
Потребляемая мощность при температуре окружающего воздуха В^А, не более:
|
550 750 |
|
Габаритные размеры (длина х ширина х высота), мм, не более: |
610 х 630 х 825 |
|
Масса базового комплекта не более, кг |
46 |
|
Рабочие условия эксплуатации:
|
от минус 40 до плюс 50 от 10 до 35 90 |
|
Средняя наработка на отказ, ч, не менее |
20 000 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на лицевую панель систем технологическим способом, обеспечивающим четкое изображение знака, его стойкость к внешним воздействующим факторам, а также сохранность его изображения в течение всего установленного срока службы системы.
Комплектность средства измерений
Комплект поставки системы приведен в таблице 3.
Таблица 3
|
Наименование составной части системы |
Количество, шт. |
Примечание |
|
Программно-аппаратный комплекс ПАК Интегра-КДД |
1 | |
|
Стационарная уличная видеокамера |
1 | |
|
Уличный прожектор инфракрасного диапазона |
1 | |
|
Блок питания инфракрасного прожектора |
1 | |
|
IP камера Integra Di4/03.0, Integra Di4/05.0 |
до 8 |
(по заказу) |
|
IP камера в сборе обзорная Di4/03.0 |
до 8 |
(по заказу) |
|
Уличный ИК прожектор L420-850-15 IR |
до 8 |
(по заказу) |
|
Реле РЭК 78/3 5А 220В (РП-21) AC IEK |
до 16 |
(по заказу) |
|
Блок питания Dominant БП-75-12/24 |
до 8 |
(по заказу) |
|
Комплект кабелей |
1 | |
|
Комплект расходных материалов |
1 | |
|
Комплект эксплуатационных документов |
1 | |
|
Методика поверки ТГРШ.460040 МП |
1 |
Сведения о методиках (методах) измерений
ТГРШ.460040.РЭ «Система автоматической фотовидеофиксации нарушений правил дорожного движения «Интегра-КДД». Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к средству измерений
ТУ 4012 - 003 - 79428468 - 2013 Система автоматической фотовидеофиксации нарушений ПДД. Технические условия
Правообладатель
Акционерное общество «ИНТЕГРА-С»
(АО «ИНТЕГРА-С)
ИНН 7726532696
Юридический адрес: 115230, г. Москва, ш. Варшавское, д. 46, офис 716
Изготовитель
Акционерное общество «ИНТЕГРА-С»
(АО «ИНТЕГРА-С)
ИНН 7726532696
Юридический адрес: 115230, г. Москва, ш. Варшавское, д. 46, офис 716
Почтовый адрес: 115230, г. Москва, Варшавское ш. 46, оф. 717
Телефон: +7(495) 730-62-52
E-mail: moscow@integra-s.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон/факс: +7(495)526-63-00
E-mail: office@vniiftri.ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 06 » ноября 2025 г. № 2399Лист № 1 Регистрационный № 79474-20 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электрической энергии многофункциональные однофазные М2М-1 и М2М-1Б Назначение средства измеренийСчетчики электрической энергии многофункциональные однофазные М2М-1 и M2M-1S (далее - счетчики) предназначены для измерений активной (АЭ) и реактивной (РЭ) электрической энергии прямого или обратного направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.
Описание средства измеренийПринцип действия счетчиков основан на вычислении действующих значений тока и напряжения, активной энергии, мощности, коэффициента мощности и частоты сети переменного тока по измеренным мгновенным значениям входных сигналов тока и напряжения. Счетчики также обеспечивают отсчет времени, календарной даты и вывод данных на жидкокристаллический индикатор (ЖКИ).
Счетчики могут использоваться как автономно, так и в автоматизированных информационно-измерительных системах учета электрической энергии для передачи измерительных или вычислительных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.
Счетчики имеют в своем составе датчики тока и напряжения, внутренние часы, специальный измерительный преобразователь, микроконтроллер, энергонезависимую память, источник питания, жидкокристаллический индикатор для просмотра информации, кнопки управления, световые индикаторы, отключающее реле, оптический порт, основной канал связи: 2G (GPRS) или IoT (eMTC/NB-IoT/GPRS/EDGE); резервный канал связи, активируемый при установке модуля расширения: PLC, Ethernet, ZigBee, LoRa, RS-485.
Конструктивно счетчик выполнен в пластмассовом корпусе. Конструкция счетчика соответствует требованиям ГОСТ 31818.11-2012. Основные клеммы счетчика, предназначенные для подключения к электрической сети, выполнены из электротехнического сплава. Дополнительные контакты клеммной колодки предназначены для цифровых интерфейсов при наличии установленных модулей расширения. На передней панели счетчика расположены кнопки управления режимами индикации дисплея.
Токи и напряжения измеряемой сети через соответствующие зажимы и входные элементы поступают на соответствующие входы измерительного преобразователя, который выполняет преобразование аналоговых сигналов напряжения и тока в цифровые значения этих величин.
Центральный процессор принимает результаты измерений и размещает их в энергонезависимой памяти, поддерживает связь через интерфейсы основного и резервного канала связи, через оптический порт и выводит информацию на дисплей.
Измеренные данные, параметры конфигурации, статусная и иная информация хранятся в энергонезависимой памяти и могут отображаться на жидкокристаллическом индикаторе счетчика.
С помощью программного обеспечения возможно осуществление настройки параметров счетчика, а также считывание данных, при этом связь компьютера со счетчиком может осуществляться как через оптический порт, так и через основной или резервный каналы связи.
Для осуществления мер безопасности и надежности перед настройкой параметров счетчика необходимо пройти процедуру идентификации.
Общий вид счетчиков, с указанием схем пломбировки от несанкционированного доступа, приведены на рисунках 1 и 2.
Структура условного обозначения /нет индекса/ - Резервный канал отсутствует
PLC - Резервный канал связи PLC
E - Резервный канал связи Ethernet
ZB - Резервный канал связи ZigBee
LORA - Резервный канал связи LoRa
RS - Резервный канал связи RS-485
SF - Резервный канал связи Sigfox
/нет индекса/- Исполнение со встроенной антенной
А - возможность подключения внешней антенны
2G - Основной канал связи GPRS
IoT - Основной канал связи eMTC/NB-IoT/GPRS/EDGE
D - наличие реле управления нагрузкой
80 - максимальный фазный ток нагрузки 80 А
100 - максимальный фазный ток нагрузки 100 А
120 - максимальный фазный ток нагрузки 120 А
2 - класс точности 2,0 по РЭ
1 - класс точности 1,0 по АЭ
Схема включения и конструктивное исполнение
1 - однофазный щитового исполнения
1S - однофазный в исполнении с расщепленной архитектурой
Марка счетчика электроэнергии
Место установки пломбы с оттиском знака поверки (под клеммной крышкой)
230В 5(80)А 50Гц
Место установки пломбы с оттиском энергоснабжающей организации
фганссии приборостроительный ивод<
|
/.iihMjMfkji |
Ц1к‘ птшммшш |
Billllll"! |
Рисунок 1 - Общий вид счетчиков М2М-1 и схема пломбировки от несанкционированного доступа
ИНТЕРТЕХ:
Чгкпз
счетчик электрической энергии многофункциональный однофазный M2M-1S-1/2-80D-2G
000005ГОСТ 31819 21-2012 О 3600 имп,'кВт-ч 230 В 5 (ВО) А 50 Гц
ГОСТ 31819.23-2012 ® 3600 имп/квар ч Ri? Н С F ЯГ
ГОСТ 31818.11-2012 О U U U СП1
ООО «Курганский приборостроительный завод>
Место установки пломбы с оттиском знака поверки
9
Место установки пломбы с оттиском энергоснабжающей организации
Рисунок 2 - Общий вид счетчиков М2М-1S и схема пломбировки от несанкционированного доступа
Программное обеспечениеПо своей структуре ПО разделено на метрологически значимую и метрологически незначимую части, имеет контрольные суммы, раздельно рассчитываемые для каждой части, обе части записываются в устройство на стадии производства счетчика, при этом метрологически значимая часть не допускает изменений после калибровочных процедур и выпуска с производства, метрологически незначимая часть может изменяться в целях обновления.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) для вариантов исполнений |
Значение |
|
Идентификационное наименование ПО |
Метрологически значимая часть ПО KPZ pwrm metrology |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0.0 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Метрологические и технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности по активной энергии ГОСТ 31819.21-2012 |
1 |
|
Класс точности по реактивной энергии ГОСТ 31819.23-2012 |
2 |
|
Номинальное напряжение ином, В |
230 |
|
Рабочий диапазон напряжений, В |
от 160 до 265 |
|
Базовый ток 1б, А |
5 |
|
Максимальный ток 1макс, А |
80; 100;120 |
|
Стартовый ток, А
|
0,004Ъ 0,004Ъ |
|
Рабочий диапазон частоты сети, Гц |
50±2,5 |
|
Погрешность хода часов, c |
±1 |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Значения постоянной счетчика по активной электрической энергии, имп/кВт^ч |
3600 |
|
Значения постоянной счетчика по реактивной электрической энергии, имп/квар^ч |
3600 |
|
Разрешающая способность счетного механизма отсчетного устройства, кВт^ч, не менее |
0,01 |
|
Полная мощность, потребляемая каждой цепью тока при базовом токе, ВА, не более |
4 |
|
Полная (активная) мощность, потребляемая каждой цепью напряжения при номинальном значении напряжения, В •А (Вт), не более |
10 (2) |
|
Длительность хранения информации при отключении питания, лет, не менее |
10 |
|
Число тарифов, не более |
4 |
|
Глубина хранения значений активной и реактивной электрической энергии в обоих направлениях на начало месяца, месяцев, не менее |
36 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Глубина хранения значений активной и реактивной электрической энергии в обоих направлениях на начало суток, суток, не менее |
365 |
|
Интервал усреднения мощности для фиксации профиля нагрузки, минут |
от 1 до 60 |
|
Глубина хранения профиля нагрузки при интервале усреднения 60 минут, суток, не менее |
365 |
|
Количество записей в журнале событий для каждого вида событий/всего, не менее |
500/5000 |
|
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 |
1 |
|
Скорость обмена информацией по интерфейсам, бит/с, не менее |
1200 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
175х121х62 |
|
Условия эксплуатации:
|
от -40 до +70 от 40 до 80 от 70 до 106 |
|
Масса, кг, не более |
0,7 |
|
Средняя наработка на отказ, ч |
262000 |
Знак утверждения типа
наносится на панель счетчика лазерной гравировкой (или другим способом, не ухудшающим качества), на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измерений
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик электрической энергии однофазный многофункциональный |
М2М-1 и M2M-1S |
1 шт. |
|
Руководство по эксплуатации |
КРК01.002.РЭ |
1 экз. |
|
Технический паспорт |
M2M-iKPz.0i.00i.ne |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к средству измерений
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии (в части счетчиков реактивной энергии классов точности 1 и 2)
ТУ 26.51.63-001-42874687-2020 Счетчики электрической энергии однофазные многофункциональные М2М-1 и M2M-1S, трехфазные М2М-3, M2M-3S и M2M-3T. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Курганский приборостроительный завод» (ООО «КПЗ»)
ИНН 7708369158
Юридический адрес: 640003, Курганская обл., г.о. город Курган, г. Курган, ул. Тимофее Невежина, стр. 3и, помещ. 231
Адрес места осуществления деятельности: 640003, г. Курган, д. 3, стр. 4, помещ. 231
Телефон (факс): +7 (495) 660-97-14
Web-сайт: www.kpsz.ru
Е-mail: info@kpsz.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации
V
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
06 ноября 2025 г.
2399
Москва
О внесении изменений в сведения об утвержденных типах
средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях)
утвержденных типов средств измерений, согласно приложению к настоящему приказу.
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах
средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления
содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
4. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Заместитель руководителя
Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026
Е.Р. Лазаренко
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от «___» ___________ 2025 г. № _____
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Счетчики электрической энергии многофункциональные однофазные |
М2М-1 и М2М-18 |
79474-20 |
Общество с ограниченной ответственностью «Курганский приборостроитель ный завод» (ООО «КПЗ») Юридический адрес: 107045, г. Москва, Просвирин переулок, д. 4, этаж 2, каб. 2110 Адрес: 640003, г. Курган, д. 3, стр. 4, пом. 231 Телефон (факс): +7 (495) 660-97-14 Web-сайт: Е-mail: info@kpsz.ru |
Общество с ограниченной ответственностью «Курганский приборостроительн ый завод» (ООО «КПЗ») Юридический адрес: 640003, Курганская обл., г. о. город Курган, г. Курган, ул. Тимофее Невежина, стр. 3и, помещ. 231 Адрес места осуществления деятельности: 640003, г. Курган, д. 3, стр. 4, помещ. 231 Телефон (факс): +7 (495) 660-97-14 |
Общество с ограниченной ответственностью «Курганский приборостроительный завод» (ООО «КПЗ»), г. Курган | ||
|
Web-сайт: Е-mail: info@kpsz.ru | ||||||||
|
2. |
Системы автоматической фотовидеофиксации нарушений правил дорожного движения |
«Интегра- КДД» |
63372-16 |
Закрытое акционерное общество «Интегра-С» Юридический адрес: 115230, г. Москва, Варшавское шоссе 46, оф. 717 Почтовый адрес: 115230, г. Москва, Варшавское шоссе 46, оф. 717 Телефон: +7(495) 730-62-52; E-mail: moscow@integra-s.com |
Акционерное общество «ИНТЕГРА-С» (АО «ИНТЕГРА-С) Юридический адрес: 115230, г. Москва, ш. Варшавское, д. 46, офис 716 Почтовый адрес: 115230, г. Москва, Варшавское ш. 46, оф. 717 Телефон: +7(495) 730-62-52 E-mail: moscow@integra-s.com |
Закрытое акционерное общество "Интегра-С", г. Москва |
Акционерное общество «ИНТЕГРА-С» (АО «ИНТЕГРА-С) Юридический адрес: 115230, г. Москва, ш. Варшавское, д. 46, офис 716 |
Акционерное общество «ИНТЕГРА-С» (АО «ИНТЕГРА-С), г. Москва |
|
3. |
Счетчики электрической энергии многофункциональные трехфазные |
М2М-3 и M2M-3S |
79481-20 |
Общество с ограниченной ответственностью «Курганский приборостроитель ный завод» (ООО «КПЗ») Адрес: 107045, г. Москва, Просвирин переулок, д. 4, этаж 2, каб. 2110 Адрес деятельности: 640003, г. Курган, д. 3, стр. 4, пом. 231 Телефон (факс): +7 (495) 660-97-14 |
Общество с ограниченной ответственностью «Курганский приборостроительн ый завод» (ООО «КПЗ») Юридический адрес: 640003, Курганская обл., г. о. город Курган, г. Курган, ул. Тимофее Невежина, стр. 3и, помещ. 231 Адрес места осуществления деятельности: 640003, г. Курган, д. 3, стр. 4, помещ. 231 |
Общество с ограниченной ответственностью «Курганский приборостроительный завод» (ООО «КПЗ»), г. Курган |
|
Web-сайт: Е-mail: |
Телефон (факс): +7 (495) 660-97-14 Web-сайт: Е-mail: info@kpsz.ru |
