Лист № 1 Регистрационный № 89863-23                                         Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки для автоматизированной поверки и испытаний весов АРМП-М

Назначение средства измерений

Установки для автоматизированной поверки и испытаний весов АРМП-М (далее - установки) предназначены для воспроизведения, хранения и передачи единицы массы в качестве средств измерений и рабочих эталонов единицы массы 4-го разряда по Государственной поверочной схеме для средств измерений массы при определении и/или подтверждении метрологических характеристик весов неавтоматического действия (для статического взвешивания).

Описание средства измерений

Принцип действия установок основан на дифференциальном методе измерений - методе, при котором в автоматическом режиме выполняется сравнение результатов измерений исследуемых весов неавтоматического действия (далее - исследуемых СИ) с известной величиной, воздействующей на исследуемое СИ и воспроизводимой гирями из состава установки.

Исследуемое СИ измеряет массу гирь, установленных на его грузоприемное устройство (далее - ГПУ), выводит результат измерений на его показывающее устройство и через интерфейс связи передает в управляющий компьютер установки.

Управляющий компьютер установки регистрирует измерительную информацию, полученную с исследуемого СИ, выполняет их обработку, формирует соответствующий протокол, архивирует его и передает (при необходимости) на периферийные устройства.

Установки могут применяться для определения и/или подтверждения (при поверке) метрологических характеристик исследуемых СИ с дискретностью передачи измерительной информации (результатов измерений) посредством интерфейса связи не более:

• - 0,2е - для СИ, пределы допускаемой абсолютной погрешности которых выражены в поверочных интервалах е (ei);

• - 0,2d - для СИ, пределы допускаемой абсолютной погрешности которых выражены в ценах деления (шкалы) d (di),

где е (ei) - поверочный интервал, d (di) - цена деления (шкалы) однодиапазонных (многодиапазонных или многоинтервальных весов); перечисленные обозначения, термины и их определения соответствуют ГОСТ OIML R 76-1-2011.

Установки имеют модульную конструкцию и представляют собой набор технических средств и средств измерений (мер единицы массы), обеспечивающих автоматическое механическое и электронное (цифровое) взаимодействие с исследуемым СИ, и включают в себя следующие функциональные узлы и блоки, связанные друг с другом интерфейсами связи:

• - меры единицы массы, соответствующие по своим метрологическим характеристикам классу точности М1 по ГОСТ OIML R 111-1-2009. Представляют собой гири, изготавливаемые по технической документации ООО «Мера-ТСП», г. Москва, номинальные значения массы (в килограммах) которых соответствуют членам числового ряда 1-10", 240ⁿ, 5-10", где n - целое положительное или отрицательное число, или нуль. Гири интегрированы в установку и посредством специальных устройств не жестко прикреплены к механизмам подачи (установки);

• - блок исполнительных механизмов подачи (установки) гирь на ГПУ исследуемого СИ. На каждый механизм подачи установлены гири определенных номиналов. В зависимости от исполнения механизмы подачи приводятся в движение пневматическими или электромеханическими средствами;

• - блок управления, включающий в себя модуль управления исполнительными механизмами устройства, модуль цифровых интерфейсов считывания измерительной информации и управления исследуемым СИ. Блок управления интегрирован в блок исполнительных механизмов;

• - рабочий стол (плита) для размещения ГПУ исследуемого СИ в рабочее пространство установки;

• - блок питания;

• - электронный ключ идентификации;

• - управляющий компьютер - персональный компьютер (ПК) с предустановленным специализированным программным обеспечением «АРМП-М», разработчик ООО «Мера-ТСП», г. Москва. Выполняемые ПК функции, в том числе:

• - регистрация идентификационных данных исследуемого СИ;

• - подбор номинальной массы гири и/или комбинации номинальных масс гирь для достижения заданной нагрузки, которая должна воздействовать на ГПУ исследуемого СИ, в соответствии с документом, устанавливающим требования к определению и/или подтверждению метрологических характеристик (например, программа испытаний и/или методика поверки) исследуемого СИ;

• - управление блоком исполнительных механизмов и определения последовательности установки/снятия гирь;

• - регистрация и обработка результатов измерений, получаемых с исследуемого СИ, формирование соответствующего протокола;

• - архивирование, хранение и визуализация измерительной информации в форме

протокола,     соответствующего     документу,     устанавливающего     требования

к определению/подтверждению метрологических характеристик (например, методика поверки или программа испытаний) исследуемого СИ. Кроме того, возможна передача протокола на периферийные устройства;

• - визуализация, архивирование, хранение результатов измерений в форме протокола, соответствующего документу, устанавливающим требования к оформлению полученных результатов определения/подтверждения метрологических характеристик (например, методика поверки или программа испытаний) исследуемого СИ. Кроме того, возможна передача протокола на периферийные устройства;

• - установка электронной пломбы на исследуемые СИ (если применимо).

Функциональные узлы могут быть установлены на общей опорной раме.

Установки, в зависимости от исполнения, могут быть снабжены следующими устройствами и функциями:

• - устройство считывания индивидуальных (идентификационных) данных исследуемого СИ, если предусмотрено конструкцией последнего;

• - устройство считывания, регистрации и установки электронной пломбы (если применимо);

• - датчики нахождения (позиционирования) ГПУ исследуемого СИ на рабочем столе установки;

• - устройства контроля внешних условий и параметров выполнения исследований;

• - устройства фото и/или видео фиксации и/или сканеры для чтения штрих-кодов для идентификации исследуемого СИ;

• - устройства фото и/или видео фиксации для визуального контроля выполнения процесса исследований;

• - устройство оповещения о состоянии установки (работа завершена, аварийная ситуация и т.п.);

• - устройства для вывода результатов исследований (например, принтер).

На управляющий компьютер установки может быть установлено стороннее специализированное программное обеспечение, реализующее доступ к ПК средствами интернет, в целях реализации удаленного управления, контроля и наблюдения за выполняемыми исследованиями и ознакомления с их текущими результатами.

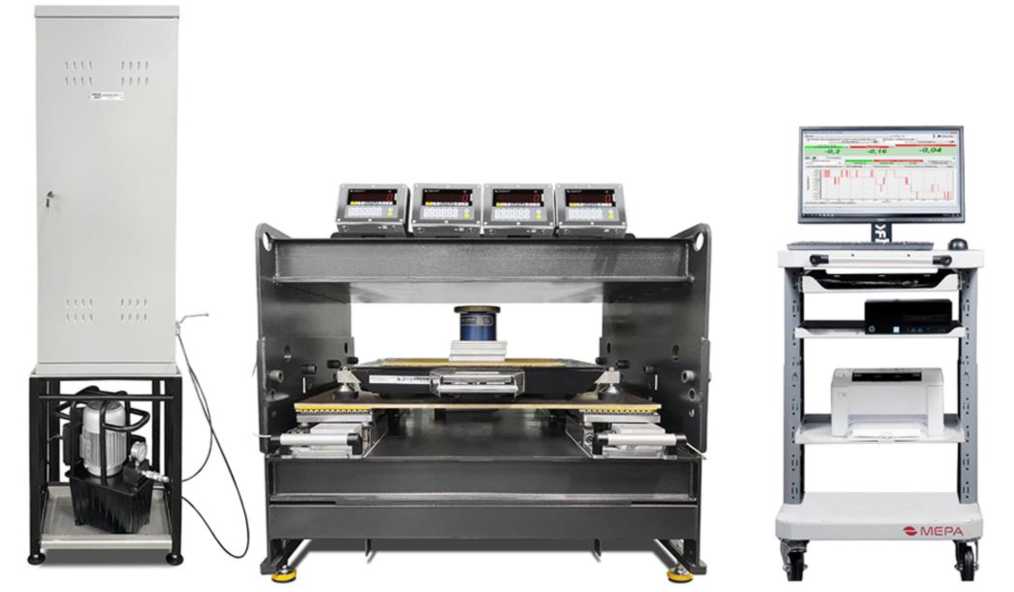

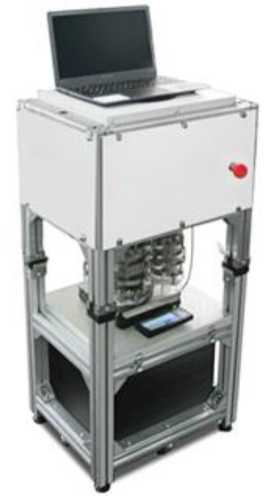

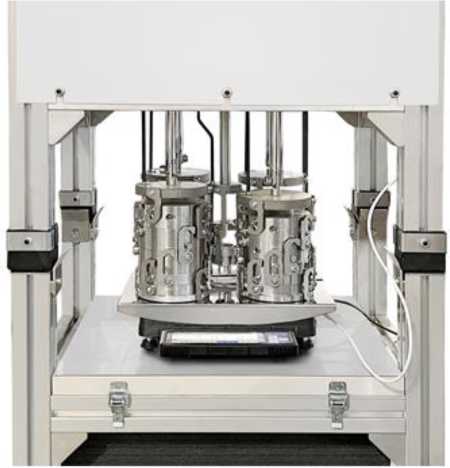

Общий вид установок представлен на рисунке 1.

Установки выпускаются в 2 (двух) модификациях, отличающихся метрологическими и техническими характеристиками (согласно таблицам 2 - 5), а также исполнением средств, приводящих в движение исполнительные механизмы, и имеют следующие обозначения:

АРМП-М-[1]-[2],

где: АРМП-М - обозначение типа установки;

• [1] - условное обозначение системы, приводящей в движение исполнительные механизмы: П (пневматическая), Э (электромеханическая);

• [2] - значение максимальной нагрузки, воспроизводимой установкой в целях передачи единицы величины, кг: 32, 150.

Для предотвращения несанкционированного доступа к внутренним частям, пломбируется корпус блока исполнительных механизмов. На подгоночные полости гирь (если применимо), входящих в состав установки, наносится пломба с изображением знака поверки. Для предотвращения искажения результатов измерений, рабочее пространство установки оснащается защитным ограждением, предотвращающее доступ в рабочее пространство установки после запуска автоматического процесса определения и/или подтверждения метрологических характеристик исследуемого СИ

Схема пломбировки определяется исполнением установки и приведена на рисунке 2.

1

2

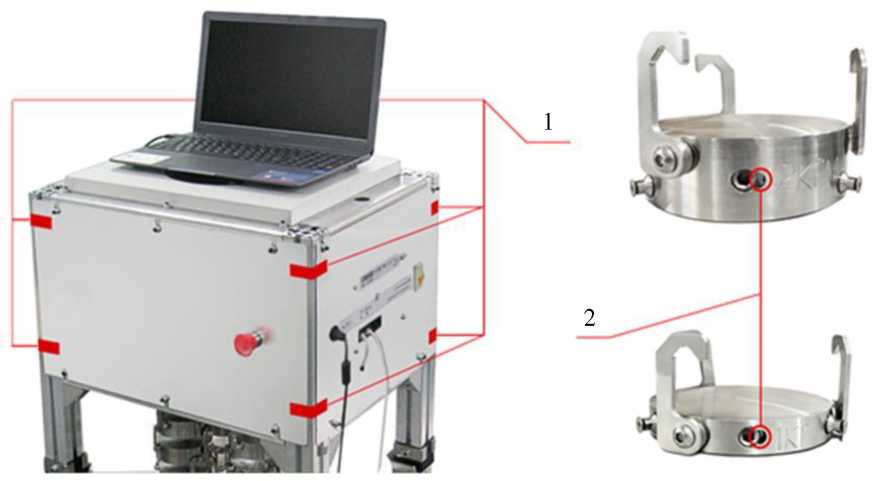

Рисунок 2 - Схема пломбировки блока исполнительных механизмов (слева) и подгоночных полостей (если применимо) гирь (справа): 1 - пломба в виде разрушаемой наклейки; 2 - алюминиевая или свинцовая пломба

Маркировочная табличка установки выполнена в виде ламинированной наклейки, пломбируемой контрольным знаком, разрушаемым при снятии. Маркировочная табличка наносится на корпус блока исполнительных механизмов установки и содержит следующие основные данные, нанесенные методом термотрансферной печати:

• - торговый знак изготовителя;

• - обозначение типа и модификации установки;

• - знак утверждения типа;

• - знак обращения продукции на рынке ЕАС;

• - максимальная воспроизводимая нагрузка (Махв);

• - минимальная воспроизводимая нагрузка (Мтв);

• - диапазон рабочих температур;

• - год выпуска;

• - заводской номер (арабские цифры).

Нанесение знака поверки на установку не предусмотрено.

Программное обеспечение

Программное обеспечение «АРМП-М» (далее - ПО) является автономным, разделено на метрологически значимую и не значимую части на уровне файловой системы.

Метрологически значимая часть ПО АРМП-М представлена файлами:

• - «methods.mdb» - база данных модификаций СИ, метрологические характеристики которых могут быть исследованы при помощи установки;

• - «methods.dll» - реализует добавление и удаление шаблонов модификаций исследуемых СИ, контролирует отсутствие изменений и регистрирует информацию о внесении изменений в базу данных «methods.mdb»;

• - «conclusion.dll» - реализация обработки, расчета погрешности результатов измерений, полученных с исследуемого СИ, формирования соответствующего заключения и проверка целостности данных при выводе протокола на печать.

Цифровой идентификатор ПО (контрольная сумма исполняемого кода) файлов «methods.mdb» и «methods.dll» «conclusion.dll» вычисляется при включении установки, в случае их несовпадения с установленными значениями, работа установки блокируется. Значения контрольных сумм файлов «methods.mdb» и «methods.dll» регистрируются при поверке установки и заносятся в сведения о результатах поверки.

Для контроля изменений законодательно контролируемых параметров в ПО реализован счетчик событий, отображающий в виде списка:

• - значения контрольных сумм файлов «methods.mdb», «methods.dll» и «conclusion.dll»;

• - даты последних внесенных изменений в файлы «methods.mdb» и «methods.dll»

• - идентификационные данные лица, вносившего изменения.

Изменение метрологически значимых параметров возможно только в сервисном режиме, вход в который защищен паролем.

ПО установок не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Идентификационным признаком ПО служит номер версии метрологически значимой части ПО и ее контрольная сумма, которые отображаются на мониторе ПК, и доступны для просмотра во время работы устройства. Последовательность действий для просмотра идентификационных признаков ПО и текущего значения счетчика событий выполняется в соответствии с эксплуатационной документацией установок.

Защита ПО от непреднамеренных и преднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	АРМП-М
Номер версии (идентификационный номер) ПО	1.07.ХХХХ*
Цифровой идентификатор ПО («conclusion.dll»)	3986EBA1D019894CBD7D7D43 310853DA
Алгоритм вычисления цифрового идентификатора ПО	MD5
* обозначения «ХХХХ» не относятся к метрологически значимой части ПО

Метрологические и технические характеристики

Модификации установок, значения минимальной (Mine) и максимальной (Махв) нагрузок, воспроизводимых в целях передачи единицы величины, приведены в таблице 2.

Номинальные значения массы гирь, которые могут входить в состав установки, пределы допускаемой погрешности гирь (± dm), минимальное допускаемое значение плотности (Pmin) материала гирь, значение максимальной остаточной магнитной индукции (р.сМ) приведены в таблице 3.

аблица 2 - Метрологические характеристики установки

Модификация	Мтв, кг	Махв, кг
АРМП-М-[1]-32	540-3	32
АРМП-М-[1]-150	0,1	150

Таблица 3 - Метрологические и технические характеристики гирь

Номинальное значение массы гирь	dm, мг	Pmin, 103кГМ-3	/лоМ, мкТл
20 кг	±1000	> 4,4	250
10 кг	±500
5 кг	±250
2 кг	±100
1 кг	±50
500 г	±25
200 г	±10
100 г	±5,0
50 г	±3,0	> 4,0
20 г	±2,5	> 2,6
10 г	±2,0	> 2,0
5 г	±1,6	-
2 г	±1,2	-
1 г	±1,0	-

Установки могут применяться для определения и/или подтверждения метрологических характеристик:

• - весов среднего (III) и обычного (IV) класса точности по ГОСТ OIML R 76-1-2011 (ГОСТ Р 53228-2008), диапазон измерений которых соответствует или принадлежит диапазону нагрузок, воспроизводимых установкой (таблица 2),

• - весов, соответствующих технической документации изготовителя, диапазон измерений которых соответствует или принадлежит диапазону нагрузок, воспроизводимых установкой (таблица 2),

с соблюдением требования Государственной поверочной схемы для средств измерений массы в части соотношения между пределами допускаемой погрешности применяемого эталона (установки) и исследуемого СИ в диапазоне измерений последнего.

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон рабочих температур, оС	от +10 до +35
Относительная влажность воздуха, %, не более	80
Параметры электропитания ПК от сети переменного тока: - напряжение, В	220-15%
- частота, Гц	50 ± 1
Параметры электрического питания от источника постоянного тока (без учета ПК): - исполнения модификаций с пневматическим механизмом управления: - напряжение, В	24±5 %
- потребляемая мощность, В^А, не более	12
- исполнения модификаций с электрическим механизмом управления: - напряжение, В	24±5 % или 12±5 %
- потребляемая мощность, В^А, не более	320
Габаритные размеры (высота/ширина/длина), мм, не более:	2000/800/600
Масса, кг, не более	300
Габаритные размеры (ширина/длина) ГПУ исследуемых СИ, мм, не более, в зависимости от модификации установки: - АРМП-М-[1]-[32]	400/400
- АРМП-М-[1]-[150]	500/700

Знак утверждения типа наносится

на маркировочную табличку, расположенную на корпусе блока исполнительных механизмов установки, а также типографским способом на титульный лист эксплуатационного документа.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Установка для автоматизированной поверки и испытаний весов	АРМП-М	1 шт.
Руководство по эксплуатации	ЭК 109.00.00.000 РЭ	1 экз.
Электронный идентификационный ключ	-	1 экз.
Комплект принадлежностей (принтер, видеокамера, уровень)*	-	1 шт.
Методика поверки		1 экз.
*по дополнительному заказу

Сведения о методиках (методах) измерений

приведены в п. 3 «Порядок работы» документа ЭК 109.00.00.000 РЭ «Установки для автоматизированной поверки и испытаний весов АРМП-М. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 04 июля 2022 № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ТУ 26.51.66-026-49290937-2022 «Установки для автоматизированной поверки и испытаний весов АРМП-М. Технические условия»

Техническая документация изготовителя

Правообладатель

Общество с ограниченной ответственностью «Мера-ТСП»

(ООО «Мера-ТСП»)

ИНН 7733081596

Юридический адрес: 115419, г. Москва, вн.тер.г. муниципальный округ Донской, пр-д 2-й Рощинский, д. 8, стр. 3

Телефон/факс: +7 (495) 411-99-28

адрес в Интернет: www.mera-device.ru

адрес электронной почты: info@mera-device.ru

Изготовитель

Общество с ограниченной ответственностью «Мера-ТСП» (ООО «Мера-ТСП»)

ИНН 7733081596 Юридический адрес: 115419, г. Москва, вн.тер.г. муниципальный округ Донской, пр-д 2-й Рощинский, д. 8, стр. 3

Почтовый адрес: 115419, г. Москва, пр-д 2-й Рощинский, д. 8, стр. 3

Адрес осуществления деятельности: 152616, Ярославская обл., г. Углич,

Камышевское ш., д. 10

Тел./Факс: +7 (495) 411-99-28 адрес в Интернет: www.mera-device.ru адрес электронной почты: info@mera-device.ru

Испытательный центр Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы»

(ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: (495) 437-55-77 / 437-56-66 адрес в Интернет: www.vniims.ru адрес электронной почты: office@vniims.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц № 30004-13 от 29.03.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 2б »    Сентябр5 2025 г. №    _ 26

Лист № 1 Регистрационный № 90096-23                                         Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства для поверки средств измерений массы АРМП-М-ПЛ

Назначение средства измерений

Устройства для поверки средств измерений массы АРМП-М-ПЛ (далее - Устройства) предназначены для применения в качестве средств измерений и в качестве рабочих эталонов единицы массы для воспроизведения и передачи единицы массы при определении и/или подтверждении метрологических характеристик весов неавтоматического действия (для статического взвешивания).

Описание средства измерений

Принцип действия Устройств основан на дифференциальном методе измерений -методе, при котором выполняется сравнение результатов измерений исследуемых весов неавтоматического действия (далее - исследуемых СИ) с величиной, воспроизводимой Устройством и воздействующей на исследуемое СИ.

Величина, воздействующая на исследуемое СИ, воспроизводится гидродомкратом Устройства, а ее значение контролируется и регистрируется по показаниям контрольных весов из состава последнего.

Исследуемое СИ измеряет значение величины, воздействующее на его грузоприемное устройство (далее - ГПУ), результат измерений отображается на дисплее исследуемого СИ и, если применимо, через интерфейс связи передается в управляющий компьютер Устройства для отображения на мониторе последнего.

Управляющий компьютер Устройства отображает измерительную информацию, полученную с исследуемого СИ (если применимо), отображает ее текущее значение, а также при необходимости выполняет ее архивирование и передачу на периферийные устройства.

В целях удобства пользования, а также в целях однозначного толкования, термины и обозначения метрологических характеристик контрольных весов Устройства и исследуемых СИ, применяемые в настоящем описании типа, приведены в соответствии с ГОСТ OIML R 76-1-2011. При этом требования об обязательном соответствии терминов, обозначений и правил нормирования метрологических характеристик, применяемых в технической и эксплуатационной документации исследуемых СИ, не устанавливаются.

Устройства могут применяться для определения и/или подтверждения метрологических характеристик:

• 1) исследуемых СИ, оснащенных показывающим устройством с расширением (п.Т.2.6 ГОСТ OIML R 76-1), и/или

• 2) исследуемых СИ с дискретностью передачи измерительной информации (результатов измерений) посредством интерфейса связи не более:

- 0,2е - для СИ, пределы допускаемой абсолютной погрешности которых выражены в поверочных интервалах е (ei);

• - 0,2d - для СИ, пределы допускаемой абсолютной погрешности которых выражены в ценах деления (шкалы) d (di),

где е (ei) - поверочный интервал, d (di) - действительная цена деления (шкалы) однодиапазонных (многодиапазонных или многоинтервальных весов).

Устройства имеют модульную конструкцию и представляют собой набор технических средств и средств измерений и включают в себя следующие функциональные узлы и блоки, связанные друг с другом интерфейсами связи и магистралями:

• -  станина - металлоконструкция, оснащенная необходимыми техническими устройствами и креплениями для установки функциональных узлов и блоков Устройства, а также рамой нижней с рабочим столом (плитой) для размещения контрольных весов и исследуемых СИ (ГПУ исследуемых СИ) в рабочее пространство Устройства;

• - от одного до трех комплектов контрольных весов, каждый из которых состоит из четырех единиц контрольных весов. Контрольные весы устанавливаются на рабочем столе Устройства под опорами исследуемого СИ и представляют собой весы неавтоматического действия ВПК, изготовитель ООО «Мера-ТСП», г. Москва;

• - шкаф-блок, включающий в свой состав электрогидроблок, элементы управления, коммутации, блоки питания и контроллеры;

• - гидропомпа;

• - гидродомкрат;

• -  управляющий компьютер - персональный компьютер (далее - ПК) с предустановленным специализированным программным обеспечением «АРМП-МПЛД», разработчик ООО «Мера-ТСП», г. Москва. Выполняемые ПК функции, в том числе:

• - задание требуемого значения нагрузки, прикладываемой к ГПУ исследуемого СИ;

• - управление исполнительными механизмами шкаф-блока;

• - отображение текущего значения нагрузки, приложенного к ГПУ исследуемого СИ;

• - обработка результатов измерений, получаемых с исследуемого СИ (при наличии цифрового интерфейса связи у последнего);

• - возможность визуализации полученных результатов измерений.

Шкаф-блок соединён с гидродомкратом и гидропомпой гидравлическими магистралями, каналами связи с контрольными весами и компьютером, образуя систему, воспроизводящую заданное значение величины (нагрузки) передаваемой на ГПУ исследуемого СИ.

Устройства, в зависимости от исполнения, могут быть снабжены устройством считывания результатов измерений, получаемых от исследуемого СИ, если предусмотрено конструкцией последнего.

Устройства могут быть оснащены интерфейсами RS-232, Ethernet, WiFi, USB 2.0 и другими для связи с периферийными устройствами (например: принтеры, электронные регистрирующие устройства, вторичный дисплей, ПК).

Общий вид Устройств представлен на рисунке 1.

Рисунок 1 - Общий вид Устройства (шкаф-блок с гидропомпой (слева), станина с контрольными весами и гидродомкратом (в центре ), управляющий компьютер (справа))

Устройства выпускаются в 7 (семи) модификациях, отличающихся метрологическими и техническими характеристиками (согласно таблицам 2 - 5), и имеют следующие обозначения:

АРМП-М-ПЛ-[1],

где: АРМП-М-ПЛ - обозначение типа Устройства;

[1] - условное обозначение метрологических характеристик исследуемых СИ и количество комплектов контрольных весов в составе Устройства:

[1]	Максимальная нагрузка Мах (Maxi) исследуемых СИ, т, не более	Количество поверочных интервалов (n) (ni)) однодиапазонных (многодиапазонных) исследуемых СИ	Поверочный интервал исследуемых СИ, кг, не менее	Количество комплектов контрольных весов в составе Устройства
3	3	n (ni) < 3000	1	1
6	6		2	1
15	15		5	1
3/6	3/6		1/2	2
3/15	3/15		1/5	2
6/15	6/15		2/5	2
3/6/15	3/6/15		1/2/5	3

Для предотвращения несанкционированного доступа к внутренним частям и изменений параметров настройки и регулировки контрольных весов, на корпус индикатора контрольных весов наносится пломба с изображением знака поверки. Схема пломбировки приведена на рисунке 2.

Нанесение знака поверки на Устройства не предусмотрено.

Маркировочная табличка Устройств выполнена в виде ламинированной наклейки, пломбируемой контрольным знаком, разрушаемым при снятии. Маркировочная табличка Устройств наносится на станину и корпус шкаф-блока и содержит следующие основные данные, нанесенные методом термотрансферной печати:

• - торговый знак предприятия-изготовителя;

• - обозначение типа и модификации;

• - знак утверждения типа;

• - знак обращения продукции на рынке ЕАС;

• - максимальная воспроизводимая нагрузка (Махв);

• - минимальная воспроизводимая нагрузка (Мтв);

• - действительная цена деления (d_B);

• - диапазон рабочих температур;

• - год выпуска;

• - заводской номер (арабские цифры).

Маркировочная табличка контрольных весов, входящих в состав Устройств:

а) ламинированная наклейка наносится на ГПУ контрольных весов, пломбируется пломбой в виде наклейки, разрушающейся при ее снятии, и содержит следующие основные данные, нанесенные методом термотрансферной печати:

• - торговый знак изготовителя;

• - обозначение типа, модификации и заводской номер Устройства;

• - модификация контрольных весов в виде ВПК-Х-Y-Z,

где: X - заводской номер Устройства;

Y - значение максимальной нагрузки контрольных весов, Мах, кг: 875; 1750; 4500; Z - условный (порядковый) номер контрольных весов в составе комплекта контрольных весов Устройства: 1; 2; 3; 4;

• - год выпуска весов;

• - номер технических условий Устройства;

б) ламинированная наклейка наносится на корпус индикатора, пломбируется пломбой в виде наклейки, разрушающейся при ее снятии, и содержит следующие основные данные, нанесенные методом термотрансферной печати:

• - торговый знак предприятия-изготовителя;

• - обозначение модификации контрольных весов;

• - номер версии ПО весов;

• - год выпуска весов;

• - номер технических условий Устройства;

в) ламинированная наклейка, расположенная рядом с дисплеем индикатора контрольных весов в хорошо видимом месте и содержит следующие основные данные контрольных весов, нанесенные методом термотрансферной печати: Max, Min, е, d.

Программное обеспечение

Программное обеспечение (далее - ПО) «АРМП-МПЛД» является автономным, разделено на метрологически значимую и не значимую части на уровне файловой системы.

Метрологически значимая часть ПО «АРМП-МПЛД» представлена файлом «calculation.dll», который реализует:

• - суммирование результатов измерений, получаемых с контрольных весов;

• - работу устройства выборки массы тары;

• - определение погрешности результатов измерений исследуемых весов (если применимо).

Цифровой идентификатор ПО (контрольная сумма исполняемого кода) файла «calculation.dll» вычисляется при включении Устройства, в случае его несовпадения с установленным значением, на дисплей выводится информационное сообщение о выявленном несоответствии, работа Устройства блокируется и программа закрывается.

Для контроля изменений законодательно контролируемых параметров в ПО «АРМП-МПЛД» реализована возможность вычисления и вывода на экран значения контрольной суммы файла «calculation.dll».

Идентификационным признаком ПО «АРМП-МПЛД» служит номер версии метрологически значимой части ПО и ее контрольная сумма, которые отображаются на мониторе ПК, и доступны для просмотра во время работы Устройства. Последовательность действий для просмотра идентификационных признаков ПО и текущего значения контрольной суммы выполняется в соответствии с эксплуатационной документацией Устройств.

Программное обеспечение контрольных весов реализовано аппаратно и является встроенным и метрологически значимым. Защита от несанкционированного доступа к настройкам и данным измерений контрольных весов обеспечивается защитной пломбой, предотвращающей доступ к переключателю настройки (регулировки). ПО не может быть модифицировано без нарушения защитной пломбы и установки переключателя настройки (регулировки) в положение «ON». Кроме того, изменение ПО невозможно без применения специализированного оборудования, предоставляемого изготовителем СИ.

Защита ПО Устройств от непреднамеренных и преднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационным признаком ПО контрольных весов служит номер версии, который отображается на дисплее при включении весов.

Идентификационные данные ПО Устройств приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
	ПО «АРМП-МПЛД»	ПО контрольных весов
Идентификационное наименование ПО	АРМП-МПЛД	-
Номер версии (идентификационный номер) ПО	1.07.ХХХХ*	951Х**
Цифровой идентификатор ПО («calculation.dll»)	46B6026D64BDA5F 32A7E02978E043282	-
Алгоритм вычисления цифрового идентификатора ПО	MD5	-
* обозначения «ХХХХ» не относятся к метрологически значимой части ПО **обозначение «Х» - номер протокола обмена данными контрольных весов по интерфейсу с периферийными устройствами, приведенный в эксплуатационной документации и выбираемый с помощью клавиатуры. Может принимать значения от 0 до 9 или отсутствует.

Метрологические и технические характеристики

Модификации, значения минимальной (Mine) и максимальной (Махв) нагрузок, воспроизводимых Устройством в целях передачи единицы величины, действительной цены деления (d) и пределы допускаемой абсолютной погрешности (трев) Устройств приведены в таблицах 2, 3.

Модификации, значения минимальной (Мт) и максимальной (Мах) нагрузок, поверочного интервала (е), действительной цены деления (d) и пределов допускаемой погрешности (mpe) контрольных весов приведены в таблице 4.

Таблица 2 - Метрологические характеристики Устройств

Наименование характеристики	Значение характеристики
	АРМП-М-ПЛ-3	АРМП-М-ПЛ-6	АРМП-М-ПЛ-15	АРМП-М-ПЛ-3/6
Комплект контрольных весов, Ki	Ki	Ki	Ki	К1	К2
Модификации контрольных весов	ВПК-Х-875-Z	ВПК-Х-1750-Z	ВПК-Х-4500-Z	ВПК-Х- 875-Z	ВПК-Х- 1750-Z
МШв, кг	5	10	20	5	10
Махв, кг	3000	6000	15000	3000	6000
db, кг	0,01	0,02	0,05	0,02	0,05
трев	±14 JXz=i(mPez )Ki2 *

*(mpe_z )_к. - пределы допускаемой погрешности контрольных весов (в соответствии с таблицей 4) порядковый номер Z, входящих в комплект контрольных весов Ki

Таблица 3 - Метрологические характеристики Устройств

Наименование характеристики	Значение характеристики
	АРМП-]	М-ПЛ-3/15	АРМП-М-ПЛ-6/15		АРМП-М-ПЛ-3/6/15
Комплект контрольных весов, Ki	K1	K2	K1	K2	K1	K2	K3
Модификации контрольных весов	BnK- Х-875-Z	BnK-X- 4500-Z	BnK-X- 1750-Z	BnK-X- 4500-Z	BnK-X- 875-Z	BnK-X- 1750-Z	BnK-X- 4500-Z
МШв, кг	5	20	10	20	5	10	20
Махв, кг	3000	15000	6000	15000	3000	6000	15000
db, кг	0,01	0,05	0,02	0,05	0,01	0,02	0,05
трев			±1,4^	JXz=i(mPez)к2 *

*(mpe_z )_к. - пределы допускаемой погрешности контрольных весов (в соответствии с таблицей 4) порядковый номер Z, входящих в комплект контрольных весов Ki

Таблица 4 - Метрологические характеристики модификаций контрольных весов Устройств

Наименование характеристики	Значение характеристики
	ВПК- Х-875-Z	ВПК- Х-1750-Z	ВПК- Х-4500-Z
Min, кг	1	2	5
Мах, кг	875	1750	4500
е, кг	0,1	0,2	0,5
d, кг	0,01	0,02	0,05
Пределы допускаемой абсолютной погрешности (mpe)* контрольных весов при нагрузке m соответствующего диапазона (поддиапазона) измерений, выраженной через поверочный интервал е: Min > m < 1250е 1250e > m < 5000e 5000e > m < Мах	±0,5e ±1e ±1,5e
*при поверке и в эксплуатации

Устройства могут применяться для определения и/или подтверждения метрологических характеристик:

• - весов среднего (III) и обычного (IV) класса точности по ГОСТ OIML R 76-1-2011 (ГОСТ Р 53228-2008), диапазон измерений которых соответствует или принадлежит диапазону нагрузок, воспроизводимых Устройством (таблица 2, 3),

• -  весов, соответствующих технической документации изготовителя, диапазон измерений которых соответствует или принадлежит диапазону нагрузок, воспроизводимых Устройством (таблица 2, 3), с соблюдением требования Государственной поверочной схемы для средств измерений массы в части соотношения между пределами допускаемой погрешности применяемого эталона (Устройства) и исследуемого СИ в диапазоне измерений последнего, а также требований локальной поверочной схемы, приведенной в приложении А методики поверки Устройств.

Таблица 5 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон начальной установки на нуль и устройства полуавтоматической установки на нуль, % от Мах	10
Диапазон рабочих температур, оС	от +18 до +26
Относительная влажность воздуха, %, не более	80
Параметры электропитания: - шкафа управления от сети переменного тока: - напряжение, В - частота, Гц - контрольных весов от внешнего источника постоянного тока: - напряжение, В	от 187 до 253 от 49 до 51 от 9 до12
Габаритные размеры (высота/ширина/длина) Устройств, мм, не более	1300/1700/1800
Масса Устройств, кг, не более	1600
Габаритные размеры (ширина/длина) ГПУ исследуемых СИ, мм, не более	1400/1700

Знак утверждения типа наносится

на маркировочные таблички, расположенные на станине и корпусе шкафа управления Устройств, а также типографским способом на титульный лист эксплуатационного документа.

Лист № 8 Всего листов 9 Комплектность средства измерений

Таблица 6 - Комплектность Устройств

Наименование	Обозначение	Количество
Устройства для поверки средств измерений массы	АРМП-М-ПЛ	1 шт.
Руководство по эксплуатации	ЭК 3012.00.00.000 РЭ	1 экз.
Комплект принадлежностей (принтер, видеокамера, уровень)*	-	1 экз.
Методика поверки		1 экз.
*по дополнительному заказу

Сведения о методиках (методах) измерений

приведены в п. 3 «Порядок работы» документа ЭК 3012.00.00.000 РЭ «Устройства для поверки средств измерений массы АРМП-М-ПЛ. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средству измерений

ТУ 26.51.66-028-49290937-2023 «Устройства для поверки средств измерений массы АРМП-М-ПЛ. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «Мера-ТСП» (ООО «Мера-ТСП»)

ИНН 7733081596

Юридический адрес: 115419, г. Москва, вн.тер.г. муниципальный округ Донской, пр-д 2-й Рощинский, д. 8, стр. 3

Телефон/факс: +7 (495) 411-99-28 адрес в Интернет: www.mera-device.ru адрес электронной почты: info@mera-device.ru

Изготовитель

Общество с ограниченной ответственностью «Мера-ТСП» (ООО «Мера-ТСП»)

ИНН 7733081596

Юридический адрес: 115419, г. Москва, вн.тер.г. муниципальный округ Донской, пр-д 2-й Рощинский, д. 8, стр. 3

Почтовый адрес: 115419, г. Москва, пр-д 2-й Рощинский, д. 8, стр. 3

Адрес осуществления деятельности: 152616, Ярославская обл., г. Углич, Камышевское ш., д. 10

Тел./Факс: +7 (495) 411-99-28 адрес в Интернет: www.mera-device.ru адрес электронной почты: info@mera-device.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы»

(ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: (495) 437-55-77 / 437-56-66

адрес в Интернет: www.vniims.ru

адрес электронной почты: office@vniims.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц № 30004-13 от 29.03.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «____»   _____ 2025 г. №

Регистрационный № 92320-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Инклинометры МЕРА-ИН-КИ

Назначение средства измерений

Инклинометры МЕРА-ИН-КИ (далее - инклинометры) предназначены для измерений угла наклона относительно первоначально заданного положения в вертикальной плоскости по двум ортогональным осям.

Описание средства измерений

Принцип действия инклинометров основан на измерении углового положения относительно вектора силы тяжести. В качестве чувствительного элемента прибора используется микромеханический трехосевой акселерометр, расположенный внутри корпуса прибора.

Аналоговый выходной сигнал с акселерометра преобразуется с использованием аналогово-цифрового преобразователя в цифровой сигнал, который считывается микроконтроллером. Микроконтроллер производит расчёт углового положения прибора относительно базовой поверхности. Результат измерений угла в цифровом виде в единицах угла поступает на беспроводной модуль связи, встроенный в корпус прибора для передачи данных на внешние электронные устройства.

Конструктивно инклинометры состоят из чувствительного элемента (микромеханического трехосевого акселерометра) и беспроводного модуля связи, расположенных внутри неметаллического корпуса с металлическим основанием для установки на объект измерений, а также беспроводного модуля связи, подключаемого к внешнему электронному устройству (ПК).

Инклинометры выпускаются в одной модификации.

Общий вид инклинометров приведен на рисунке 1.

Идентификация инклинометров осуществляется методом визуального осмотра маркировочной таблички, нанесенной методом термотрансферной печати (рисунок 2). Маркировка содержит информацию о наименовании и/или товарном знаке предприятия-изготовителя, наименовании прибора, заводском номере в виде цифрового обозначения, состоящего из арабских цифр, года выпуска, знак утверждения типа, обозначение технических условий, знак ЕАС.

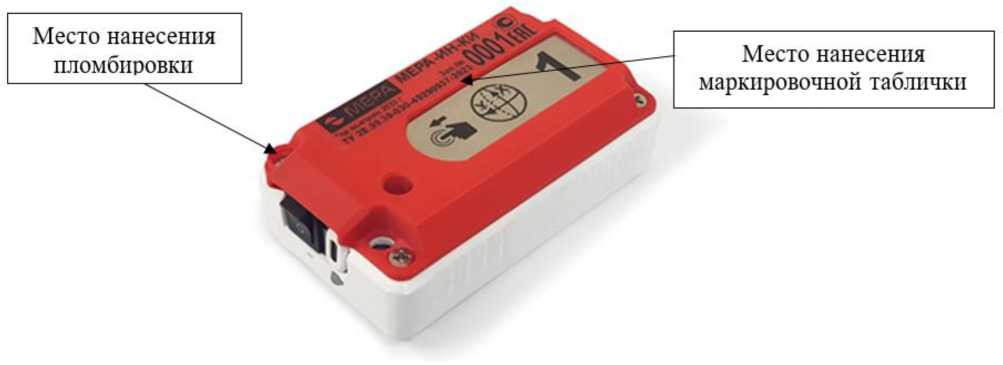

Место нанесения маркировочной таблички

Место нанесения пломбировки

Рисунок 1 - Общий вид инклинометров

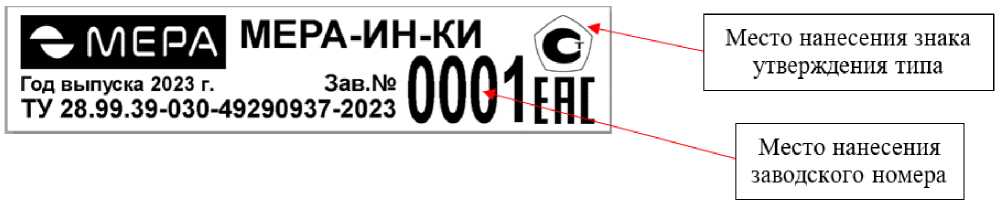

Рисунок 2 - Маркировочная табличка

Нанесение знака поверки на средство измерений не предусмотрено.

Место пломбировки инклинометров от несанкционированного доступа указано на рисунке 1. Ограничение доступа осуществляется путем нанесения на винт, отмеченный на рисунке 1, пломбы с изображением товарного знака или наименования предприятия-изготовителя.

В процессе эксплуатации возможность внешних механических регулировок отсутствует.

Программное обеспечение

Программное обеспечение (далее - ПО) инклинометров состоит из встроенного и внешнего ПО.

Встроенное ПО (далее - ВПО), установленное в микроконтроллер, является метрологически значимым и обеспечивает управление работой инклинометров, обмен информацией с внешними системами.

Доступ к встроенному ПО отсутствует, защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на корпусе прибора (как показано на рисунке 1).

Защитная пломба ограничивает доступ к переключателю настройки (регулировки) и порту программирования инклинометра. Без нарушения защитной пломбы и установки переключателя настройки (регулировки) в положение «ON» невозможно произвести настройку (регулировку) прибора. Изменение ПО невозможно без применения специализированного оборудования, предоставляемого изготовителем.

Внешнее ПО устанавливается на персональном компьютере (далее - ПК), является метрологически незначимым и обеспечивает считывание данных, просмотр и обработку результатов измерений.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.

Идентификационные данные ВПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ВПО
Номер версии (идентификационный номер) ПО	не ниже IGOR39

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений угла наклона относительно заданного положения, °	от - 90 до + 90
Пределы допускаемой абсолютной погрешности измерений угла наклона
относительно заданного положения, °, в диапазоне:
от -15° до +15° включ.	± 0,1
св. ±15° до ±40° включ.	± 0,2
св. ±40° до ±60° включ.	± 0,5
св. ±60°	± 1

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Число измерительных осей	2
Дискретность отсчёта угла наклона: - в градусах - в минутах	0,02 0,02
Диапазон угла наклона заданного положения, °	от - 180 до + 180
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более (без конденсации влаги, при температуре 25 °С)	от + 10 до + 40 90
Параметры электрического питания от встроенного источника постоянного тока: - напряжение, В, не более	4,2
Масса прибора, кг, не более	0,4
Габаритные размеры, мм, не более: - длина - ширина - высота	80 150 60

Знак утверждения типа

наносится методом термотрансферной печати на маркировочную табличку, закрепленную на корпусе инклинометров и типографским способом на титульный лист руководства по эксплуатации.

Лист № 4 Всего листов 5 Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Инклинометр	МЕРА-ИН-КИ	1 шт. *
Кабель зарядный	USB F-C	1 шт. *
Беспроводной модуль связи	МЕРА-ПИ	1 шт. *
USB-носитель с внешним программным обеспечением	Mera-IN-KI Info	1 шт.
Руководство по эксплуатации	ЭК 5200.05.00.000 РЭ	1 шт.
Упаковка	-	1 экз.
Методика поверки	-	1 экз.
Примечания: * количество в зависимости от заказа

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документа ЭК 5200.05.00.000 РЭ «Инклинометры МЕРА-ИН-КИ. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»

ТУ 28.99.39-030-49290937-2023 «Инклинометры МЕРА-ИН-КИ. Технические условия» Правообладатель

Общество с ограниченной ответственностью «Мера-ТСП»

(ООО «Мера-ТСП»)

ИНН 7733081596

Юридический адрес: 115419, г. Москва, вн.тер.г. муниципальный округ Донской, пр-д 2-й Рощинский, д. 8, стр. 3

Тел./Факс: (495) 411-99-28

E-mail: info@mera-device.ru

Web-сайт: www.mera-device.ru

Изготовитель

Общество с ограниченной ответственностью «Мера-ТСП»

(ООО «Мера-ТСП»)

ИНН 7733081596

Юридический адрес: 115419, г. Москва, вн.тер.г. муниципальный округ Донской, пр-д 2-й Рощинский, д. 8, стр. 3

Адрес места осуществления деятельности: 152616, Ярославская обл., г. Углич, Камышевское ш., д. 10

Тел./Факс: (495) 411-99-28

E-mail: info@mera-device.ru

Web-сайт: www.mera-device.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Юридический адрес: 119415, г. Москва, проспект Вернадского, дом 41, строение 1, этаж 4, помещение I, комната 28

Телефон: +7 (495) 481-33-80

E-mail: info@prommashtest.ru Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312126

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »    сенгабн* 2025 г. №    ²⁰²⁶

Лист № 1 Регистрационный № 46095-11                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мегаомметры цифровые МЦ-10

Назначение средства измерений

Мегаомметры цифровые МЦ-10 предназначены для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением.

Описание средства измерений

Принцип действия мегаомметров основан на измерении тока, протекающего через измеряемое сопротивление при приложении испытательного напряжения постоянного тока.

Мегаомметры цифровые МЦ-10 построены по схеме логарифмического измерителя отношений. В этом случает измеряемый ток не зависит от приложенного напряжения, а определяется логарифмом отношения измеряемого сопротивления и известных сопротивлений схемы мегаомметра.

Основные узлы мегаомметров: измеритель тока, устройство индикации (ЖК-дисплей), устройство управления, источник питания и преобразователь напряжения.

Высокое испытательное напряжение формируется импульсным преобразователем из напряжения батарей питания. При измерении сопротивления изоляции значение испытательного напряжения, выдаваемого прибором, индицируется на ЖК-дисплее.

Приборы позволяют индицировать напряжение переменного тока величиной не менее 25 В при наличии его на объекте измерения и вычислять и отображать коэффициент диэлектрического поглощения (абсорбции).

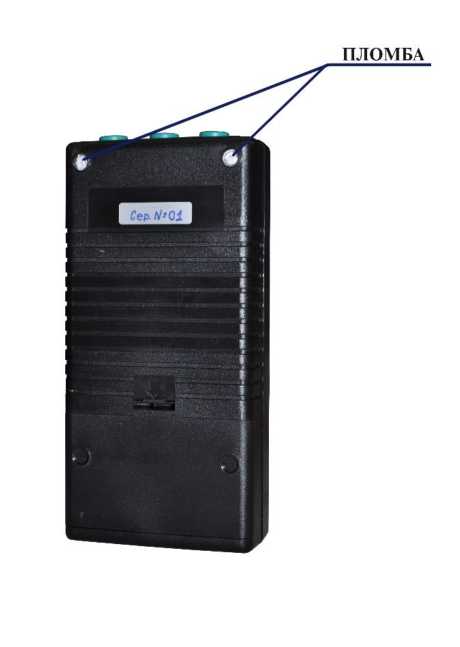

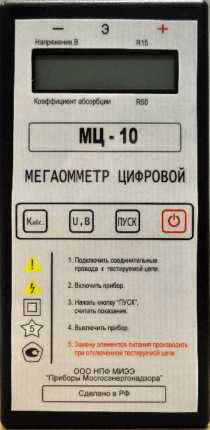

Конструктивно мегаомметры выполнены в переносных изолированных корпусах из противоударного пластика, внутри которых размещены все элементы схемы.

В верхней торцевой части корпуса размещены гнезда подключения измерительных кабелей. На лицевой панели расположен ЖК-дисплей и кнопки управления.

На нижней панели расположена крышка батарейного отсека.

Питание мегаомметров производится от размещенных внутри корпуса гальванических элементов либо аккумуляторов размера АА. Элементы питания устанавливаются в отделение, расположенное снизу корпуса. Приборы снабжены функциями контроля заряда батареи питания и автоматического отключения питания.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Диапазон измерений электрического сопротивления изоляции	Испытательное напряжение, В	Пределы допускаемой основной погрешности измерения
от 0,1 до 9,99 МОм	100	± (5 %^изм + 3 е.м.р.)
от 10 до 99,9 МОм
от 100 до 999 МОм
от 0,1 до 9,99 МОм	250, 500, 1000, 2500	± (3 %^изм + 3 е.м.р.)
от 10 до 99,9 МОм
от 100 до 999 МОм
от 1 до 9,99 ГОм	1000, 2500	± (3 %^изм + 3 е.м.р.)

где е.м.р. - единица младшего разряда.

Пределы допускаемой основной относительной погрешности

установки испытательного напряжения, %                            ± 5

Пределы допускаемых дополнительных погрешностей не превышают 10 % от пределов допускаемых основных погрешностей на каждые 10 °С изменения температуры окружающей среды в диапазоне рабочих температур.

Сила тока в измерительной цепи при коротком замыкании, не более, мА Время установления рабочего режима, с

Продолжительность непрерывной работы при емкости аккумуляторов не менее 0,8 А/ч, не менее, ч

Время установления показаний при емкости объекта не более 0,5 мкФ и сопротивлении не более 500 МОм, не более, с Напряжение питания, В

Мощность, потребляемая прибором, не более, Вт Степень защиты корпуса по ГОСТ 14254-96

Габаритные размеры, мм (длина^хширина^хвысота)

Масса, кг

Средний срок службы, лет Средняя наработка до отказа, ч Нормальные условия применения:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %

• - атмосферное давление, кПа

Рабочие условия применения:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %

• - атмосферное давление, кПа

  2

  3

  1

  15

  от 6,6 до 9

  4

  IP31

  190^х95^х40

  0,7

  3

  5000

  20 ± 5

  от 30 до 80

  от 84 до 106

  от - 10 до + 40 до 90 при 30 °С от 70 до 106,7

Знак утверждения типа

Знак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководства по эксплуатации и паспорта.

Комплектность средства измерений

Таблица 2 - Комплектность

№ п/п	Наименование	Обозначение	Количество
1.	Мегаомметр цифровой МЦ-10	4217-012-70268773-10	1
2.	Комплект соединительных проводов		3
3.	Комплект зажимов типа «крокодил»		2
4.	Сумка-чехол		1
5.	Паспорт	4217-012-70268773-10 ПС	1
6.	Руководство по эксплуатации	4217-012-70268773-10 РЭ	1
7.	Методика поверки	-	1

Сведения о методиках (методах) измерений

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации 4217-012-70268773-10 РЭ.

Нормативные и технические документы, устанавливающие требования к мегаомметрам цифровым МЦ-10

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»

ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления

ТУ 4217-012-70268773-10 Мегаомметры цифровые МЦ-10. Технические условия

Изготовитель

Общество с ограниченной ответственностью Научно-Производственная фирма Московского института энергобезопасности и энергосбережения «Приборы Мосгосэнергонадзора»

(ООО НПФ МИЭЭ «Приборы Мосгосэнергонадзора»)

Юридический адрес: 105425, г. Москва, вн.тер. г. муниципальный округ Северное Измайлово, пр-д Щелковский, д. 13А, помещ. 1,2

ИНН 7719283390

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

(ГЦИ СИ ФГУП «ВНИИМС»)

Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru

Номер аттестата аккредитации 30004-08 от 27.06.2008 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от »   _^н_^бр_ 2025 г. №   2026

Лист № 1

Регистрационный № 46624-11                                          Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы для измерения параметров   выключателей,   управляемых дифференциальным током (ВДТ) ВЕГА-500 Назначение средства измерений

Приборы для измерения параметров выключателей, управляемых дифференциальным током (ВДТ) ВЕГА-500, предназначены для измерений тока и времени отключения ВДТ.

Область применения: проверка параметров устройств защитного отключения (УЗО) при монтажных, пуско-наладочных, профилактических и ремонтных работах.

Описание средства измерений

Принцип действия приборов ВЕГА-500 основан на генерации тока, вызывающего отключение ВДТ. Приборы генерируют медленно нарастающий дифференциальный ток до момента срабатывания выключателя. Величина этого тока, а также интервал времени с момента генерации тока до момента срабатывания выключателя измеряются приборами.

Приборы позволяют измерять параметры ВДТ двух типов:

устройств типа АС, которые срабатывают при синусоидальных дифференциальных токах утечки, возникающих скачком либо медленно растущих;

устройств типа А, которые срабатывают как при синусоидальных дифференциальных токах, так и пульсирующих постоянных дифференциальных токах утечки, возникающих скачком либо медленно растущих.

Основные узлы приборов ВЕГА-500: микропроцессор, генератор тока, источник питания, устройство индикации (ЖК-дисплей).

Режимы работы и результаты измерений отображаются на графическом жидкокристаллическом дисплее.

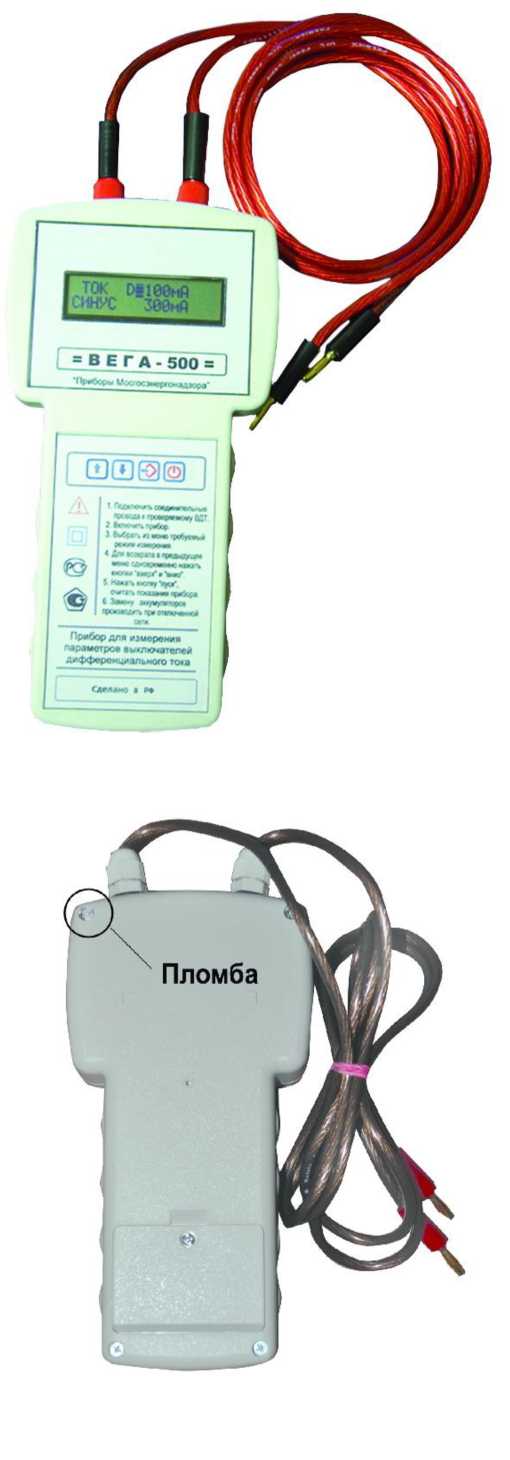

Конструктивно приборы выполнены в переносных изолированных корпусах из противоударного пластика, внутри которых размещены все элементы схемы. В верхней торцевой части корпуса размещены гнезда подключения измерительных кабелей. На лицевой панели расположен ЖК-дисплей и кнопки управления. На нижней панели расположена крышка батарейного отсека.

Питание приборов осуществляется от гальванических элементов либо аккумуляторов размера АА. Приборы снабжены функциями контроля заряда батареи питания и автоматического отключения питания.

Метрологические и технические характеристики Знак утверждения типа

наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководства по эксплуатации и паспорта.

Комплектность средства измерений

Таблица 1 - Комплектность

№ п/п	Наименование	Обозначение	Количество
1.	Прибор ВЕГА-500	4221-003-70268773-05	1
2.	Комплект соединительных проводов	-	1
3.	Зажим типа «крокодил»	-	2
4.	Сумка-чехол	-	1
5.	Элементы питания типоразмера АА	-	2
7.	Паспорт	4221-003-70268773-05 ПС	1
7.	Руководство по эксплуатации	4221-003-70268773-05 РЭ	1
8.	Методика поверки	-	1

Сведения о методиках (методах) измерений

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации 4221-003-70268773-05 РЭ.

Нормативные и технические документы, устанавливающие требования к приборам для измерения параметров выключателей, управляемых дифференциальным током (ВДТ) ВЕГА-500

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»

ТУ 4221-003-70268773-05 Приборы для измерения параметров выключателей, управляемых дифференциальным током (ВДТ) ВЕГА-500. Технические условия

Изготовитель

Общество с ограниченной ответственностью Научно-Производственная фирма Московского института энергобезопасности и энергосбережения «Приборы Мосгосэнергонадзора»

(ООО НПФ МИЭЭ «Приборы Мосгосэнергонадзора»)

Юридический адрес: 105425, г. Москва, вн.тер.г. муниципальный округ Северное Измайлово, пр-д Щелковский, д. 13А, помещ. 1,2

ИНН 7719283390

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

(ГЦИ СИ ФГУП «ВНИИМС»)

Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru

Номер аттестата аккредитации 30004-08 от 27.06.2008 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии ОТ « __ »    сентябре 2025 Г. №    _026

Лист № 1 Регистрационный № 89835-23                                        Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы информационно-измерительные МЕРА-МПВС

Назначение средств измерений

Системы  информационно-измерительные  МЕРА-МПВС  (далее - системы

МЕРА-МПВС) предназначены для измерений массы воздушных судов.

Описание средства измерений

Конструктивно системы МЕРА-МПВС являются проектно-компонуемыми изделиями, состав которых определяется проектной документацией на конкретный объект измерений, и состоят из совокупности измерительных каналов измерения массы (далее - ИК), связующих компонентов и вычислительного компонента.

Принцип действия систем МЕРА-МПВС основан на измерении нагрузки, воздействующей от измеряемого объекта на каждый ИК, и передаче результатов измерений в цифровом виде в единицах массы через связующие компоненты на вычислительный компонент.

Вычислительный компонент выводит информацию о результатах измерения каждого ИК и вычисляет массу взвешиваемого объекта как результат суммирования показаний всех ИК. Вычислительный компонент проводит дальнейшее преобразование информации в соответствии с требованиями, предъявляемыми к объекту измерений, формирует отчеты под конкретный объект измерений.

В зависимости от способа определения массы воздушного судна в качестве ИК применяются весы неавтоматического действия МЕРА-ВТП, рег. номер 50888-12; весы электронные МЕРА-ВТП-I, рег. номер 59951-15; весы электронные МЕРА-ВТП-II, рег. номер 67751-17.

Каждый экземпляр весов, входящих в систему МЕРА-МПВС, является ИК.

В качестве связующих компонентов в системе МЕРА-МПВС используются устройства коммутации, включающие в себя соединительные коробки и кабели; беспроводные модули связи; источники питания; преобразователи (конверторы) интерфейсов. Связующие компоненты не проводят преобразование измерительной информации.

В качестве вычислительного компонента для регистрации, отображения результатов измерений и расчетных величин в системе МЕРА-МПВС используется персональный компьютер (ПК) с предварительно установленным программным обеспечением (ПО).

К данному типу систем МЕРА-МПВС относятся модификации, отличающиеся способом взвешивания объекта, максимальными нагрузками, типами применяемых весов, их количеством и максимальными нагрузками, имеющие следующие обозначения:

MEPA-MnBC-Z1-Z2-Z3-Z4/Max1- Z5/Max2-....-ZN/MaxK,

где Z1 - принимает значение П для систем МЕРА-МПВС, в которых взвешивание воздушного судна осуществляется путем накатывания на электронные весы платформенного типа, или принимает значение С для систем МЕРА-МПВС, в которых взвешивание воздушного судна осуществляется на электронных весах, установленных на штоки гидроподъемников.

Z2 - максимальная нагрузка (Мах, т), определяемая как сумма максимальных нагрузок всех ИК, входящих в систему МЕРА-МПВС.

Z3 - общее количество ИК. Z3 принимает значение 3 или 4 для Z1=C; от 3 до 24 для Z1=n.

Z4 - количество ИК, имеющих максимальную нагрузку равную Мах1, т.

Z5 - количество ИК, имеющих максимальную нагрузку равную Мах2, т. ZN - количество ИК, имеющих максимальную нагрузку равную МахК, т. Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится методом термотрансферной печати в виде цифрового обозначения, состоящего из арабских цифр, на маркировочную табличку.

Маркировочная табличка систем МЕРА-МПВС выполнена в виде ламинированной наклейки с контрольным знаком изготовителя в виде стикера-наклейки, разрушаемым при снятии. Маркировочная табличка содержит следующие основные данные, нанесенные методом термотрансферной печати:

• - товарный знак предприятия-изготовителя

• - знак утверждения типа

• - обозначение модификации системы

• - заводской номер системы

• - год выпуска

• - номер технических условий.

Место установки таблички:

• - в системах при Z1=n - на грузоприемное устройство каждого ИК

• - в системах при Z1=C - на индикатор каждого ИК.

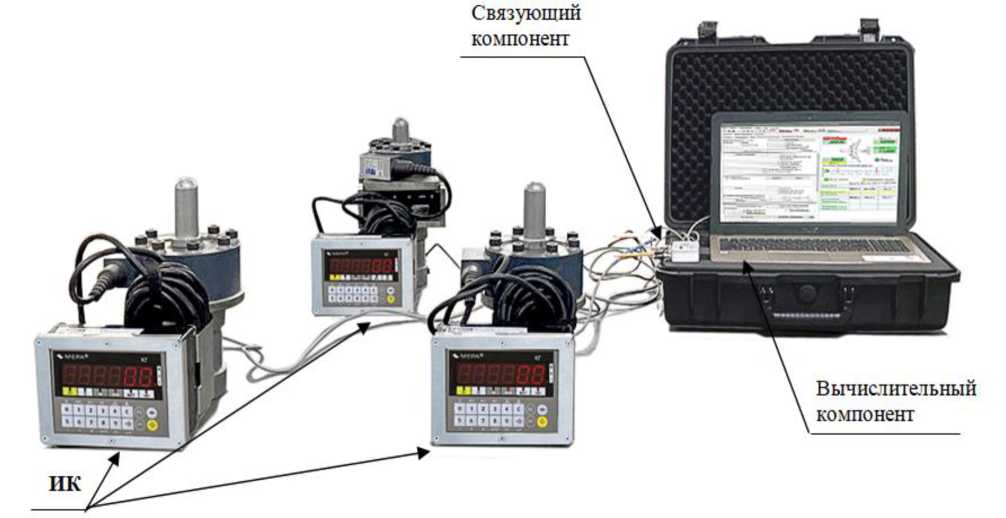

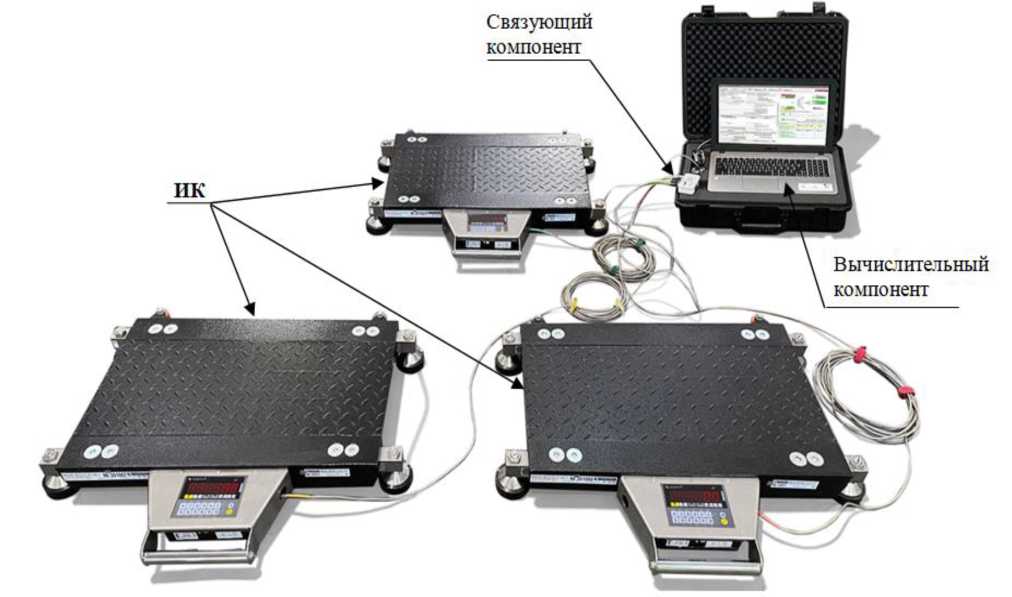

Общий вид средства измерений представлен на рисунках 1 и 2.

Примеры маркировочных табличек средства измерений с указанием мест нанесения контрольного знака изготовителя в виде стикера-наклейки, мест нанесения знака утверждения типа и заводского номера приведены на рисунке 3.

Рисунок 1 - Общий вид средства измерений (Z1=n)

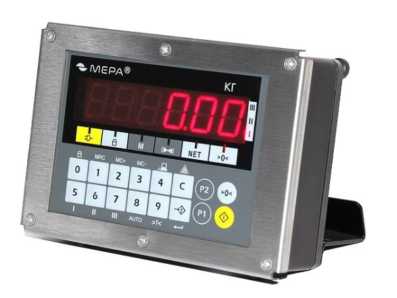

Рисунок 2 - Общий вид средства измерений Z1^

Место нанесения контрольного знака в виде стикер а-накл ейкн

Место нанесения знака утверждения типа

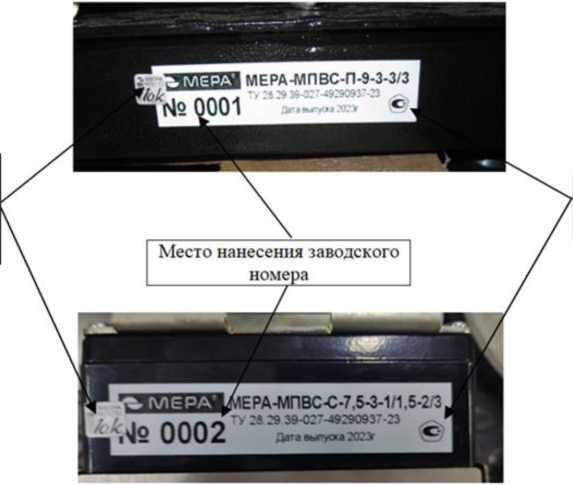

Рисунок 3 - Примеры маркировочных табличек средства измерений с указанием мест нанесения контрольного знака изготовителя в виде стикера-наклейки, мест нанесения знака утверждения типа и заводского номера

Пломбирование средства измерений при поверке не предусмотрено.

Программное обеспечение

Программное обеспечение KCM Data (далее - ПО) является автономным, разделено на метрологически значимую и не значимую части на уровне файловой системы.

Метрологически значимая часть ПО KCM Data представлена файлами, реализующими процедуру вычисления полной массы:

• - для операционной системы winows i386 - «libcalculation_win32_i386.dll»;

• - для операционной системы winows x86_64 - «libcalculation_win64_x86_64.dll»;

• - для операционной системы linux i386 - libcalculation_linux_i386.so;

• - для операционной системы linux x86_64- libcalculation_linux_x86_64.so.

Цифровой идентификатор ПО (контрольная сумма исполняемого кода) файлов вычисляется при включении ПО и, в случае их несовпадения с установленными значениями, работа системы МЕРА-МПВС блокируется.

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Идентификационным признаком ПО служит номер версии метрологически значимой части ПО и ее контрольная сумма, которые отображаются на мониторе ПК, и доступны для просмотра во время работы системы МЕРА-МПВС. Последовательность действий для просмотра идентификационных признаков ПО выполняется в соответствии с эксплуатационной документацией системы МЕРА-МПВС.

Уровень защита программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 — Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	KCM Data
Номер версии (идентификационный номер) ПО	10.05.ХХХХ*
Цифровой идентификатор ПО: libcalculation_win32_i386.dll libcalculation_win64_x86_64.dll libcalculation_linux_i386.so libcalculation linux x86 64.so	E6DC9CA9375931C9E1619747D54AE36D 85AC0105E30BCCD151DDEFDF3ABFFCCA 2F6E082E6AB75BCD3E0DAC330ED754E8 262A2281C68520C8A173E282BE461DBE
Алгоритм    вычисления    цифрового идентификатора ПО	MD5
* обозначения «ХХХХ» не относятся к метрологически значимой части ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики систем МЕРА-МПВС

Наименование характеристики	Значение
Диапазон измерений массы воздушного судна, кг	от 6 до 200000
Пределы допускаемой абсолютной погрешности измерений массы воздушного судна (mpe), кг	Z3 ± / (mPei)2 1i
Примечание - mpei - предел допускаемой погрешности i-го ИК, участвовавшего в измерении; - количество ИК (Z3) при Z1 ПI от 3 до 24, при Z1=C от 3 до 4

Таблица 3 - Метрологические характеристики ИК для Z1=n . с одним диапазоном взвешивания

ИК	Диапазон измерений ИК, кг	Поверочный интервал ИК, e, кг	Пределы допускаемой абсолютной погрешности
			Интервал измерений, e	mpe
МЕРА-ВТП-П-4-1/0,3-1	от 2 до 300	0,1
МЕРА-ВТП-П-4-1/0,6-1	от 4 до 600	0,2
МЕРА-ВТП-П-4-1/1,5-1	от 10 до 1500	0,5	от 20e до 500e включ.	±1e
МЕРА-ВТП-П-4-1/3-1	от 20 до 3000	1	св. 500e до 2000e включ.	±2e
МЕРА-ВТП-П-4-1/6-1	от 40 до 6000	2	св. 2000e	±3e
МЕРА-ВТП-П-4-1/10-1	от 100 до 10000	5
МЕРА-ВТП-П-4-1/15-1	от 100 до 15000	5

Таблица 4 - Метрологические характеристики ИК для Z1=n с двумя диапазонами взвешивания

ИК	Диапазон измерений ИК, кг		Поверочный интервал ИК, кг		Пределы допускаемой абсолютной погрешности
					Интервал измерений, e	mpe
МЕРА-ВТП-П-4-2/0,6-1	W1	от 2 до 300	e1	0,1	от 20e1 до 500e1 включ. св. 500e1 до 2000e1 включ. св. 2000e1 до 3000e1 включ.	±1e ±2e ±3e
	W2	от 300 до 600	e2	0,2	от 1500e2 до 2000e2 включ. св. 2000e2 до 3000e2	±2e ±3e

Продолжение таблицы 4

ИК	Диапазон измерений ИК, кг		Поверочный интервал ИК, кг		Пределы допускаемой абсолютной погрешности
					Интервал измерений, e	mpe
МЕРА-ВТП-П-4-2/1,5-1	W1	от 4 до 600	e1	0,2	от 20e1 до 500e1 включ. св. 500e1 до 2000e1 включ. св. 2000e1 до 3000e1 включ.	±1e ±2e ±3e
	W2	от 600 до 1500	е2	0,5	от 1200e2 до 2000e2 включ. св. 2000e2 до 3000e2	±2e ±3e
МЕРА-ВТП-П-4-2/3-1	W1	от 10 до 1500	e1	0,5	от 20e1 до 500e1 включ. св. 500e1 до 2000e1 включ. св. 2000e1 до 3000e1 включ.	±1e ±2e ±3e
	W2	от 1500 до 3000	е2	1	от 1500e2 до 2000e2 включ. св. 2000e2 до 3000e2	±2e ±3e
МЕРА-ВТП-П-4-2/6-1	W1	от 20 до 3000	e1	1	от 20e1 до 500e1 включ. св. 500e1 до 2000 e1 включ. св. 2000e1 до 3000e1 включ.	±1e ±2e ±3e
	W2	от 3000 до 6000	е2	2	от 1500e2 до 2000e2 включ. св. 2000e2 до 3000e2	±2e ±3e
МЕРА-ВТП-П-4-2/10-1	W1	от 40 до 6000	e1	2	от 20e1 до 500e1 включ. св. 500e1 до 2000e1 включ. св. 2000e1 до 3000e1 включ.	±1e ±2e ±3e
	W2	от 6000 до 10000	е2	5	от 1200e2 до 2000e2	±2e
МЕРА-ВТП-П-4-2/15-1	W1	от 40 до 6000	e1	2	от 20e1 до 500e1 включ. св. 500e1 до 2000e1 включ. св. 2000e1 до 3000e1 включ.	±1e ±2e ±3e
	W2	от 6000 до 15000	е2	5	от. 1200e2 до 2000e2 включ. св. 2000e2 до 3000e2	±2e ±3e

Таблица 5 - Метрологические характеристики ИК для Z1=C . с одним диапазоном взвешивания

ИК	Диапазон измерений ИК, кг	Поверочный интервал ИК, e, кг	Пределы допускаемой абсолютной погрешности
			Интервал измерений, e	mpe
МЕРА-ВТП-I-А-1/0,6-0 МЕРА-ВТП-I-А- 1/0,6-0-Т МЕРА-ВТП-I-А-1/0,6-1 МЕРА-ВТП-I-А- 1/0,6-1-Т	от 4 до 600	0,2	от 20e до 500e включ. св. 500e до 2000e включ. св. 2000e	±1e ±2e ±3e
МЕРА-ВТП-I-А-1/1-0 МЕРА-ВТП-I-А- 1/1-0-Т МЕРА-ВТП-I- А-1/1-1 МЕРА-ВТП-I-А- 1/1-1-Т	от 10 до 1000	0,5
МЕРА-ВТП-I- А-1/1,5-0 МЕРА-ВТП-I-А- 1/1,5-0-Т МЕРА-ВТП-I- А-1/1,5-1 МЕРА-ВТП-I-А- 1/1,5-1-Т	от 10 до 1500	0,5

Продолжение таблицы 5

ИК	Диапазон измерений ИК, кг	Поверочный интервал ИК, е, кг	Пределы допускаемой абсолютной погрешности
			Интервал измерений, e	mpe
МЕРА-ВТП-I-А-1/3-0 МЕРА-ВТП-I-А- 1/3-0-Т МЕРА-ВТП-I-А-1/3-1 МЕРА-ВТП-РА-1/3-1-Т	от 20 до 3000	1
МЕРА-ВТП-I-А-1/6-0 МЕРА-ВТП-I-А- 1/6-0-Т МЕРА-ВТП-I-А-1/6-1 МЕРА-ВТП-I-А- 1/6-1-Т	от 40 до 6000	2
МЕРА-ВТП-I-А-1/10-0 МЕРА-ВТП-I-А-1/10-0-Т МЕРА-ВТП-I- А-1/10-1 МЕРА-ВТП-I-А-1/10-1-Т	от 100 до 10000	5
МЕРА-ВТП-I- А-1/15-0 МЕРА-ВТП-I-А-1/15-0-Т МЕРА-ВТП-Т-А-1/15-1 МЕРА-ВТП-I-А-1/15-0-Т	от 100 до 15000	5	от 20e до 500e включ. св. 500e до 2000e включ. св. 2000e	±1е ±2e ±3е
МЕРА-ВТП-I-А-1/20-0 МЕРА-ВТП-I-А- 1/20-0-Т МЕРА-ВТП-I- А-1/20-1 МЕРА-ВТП-I-А-1/20-1- Т	от 200 до 20000	10
МЕРА-ВТП-I- А-1/30-0 МЕРА-ВТП-I-А- 1/30-0-Т МЕРА-ВТП-I- А-1/30-1 МЕРА-ВТП-I-А-1/30-1- Т	от 200 до 30000	10
МЕРА-ВТП-I-А-1/40-0 МЕРА-ВТП-I-А- 1/40-0-Т МЕРА-ВТП-I- А-1/40-1 МЕРА-ВТП-I-А-1/40-1- Т	от 400 до 40000	20
МЕРА-ВТП-I- А-1/50-0 МЕРА-ВТП-I-А- 1/50-0-Т МЕРА-ВТП-I- А-1/50-1 МЕРА-ВТП-I-А-1/50-1- Т	от 400 до 50000	20
МЕРА-ВТП-П-А-1/100	от 1000 до 100000	50

Таблица 6 - Метрологические характеристики ИК для Z1=C с двумя диапазонами взвешивания

ИК	Диапазон измерений ИК, кг		Поверочный интервал ИК, кг		Пределы допускаемой абсолютной погрешности
					Интервал измерений, e	mpe
МЕРА-ВТП-I- А-2/1-0 МЕРА-ВТП-I-А-2/1 -0-Т МЕРА-ВТП-I-А-2/1-1 МЕРА-ВТП-I-А-2/1 -1-Т	W1	от 4 до 600	е1	0,2	от 20e1 до 500e1 включ. св. 500e1 до 2000e1 включ. св. 2000e1 до 3000e1 включ.	±1е ±2е ±3е
	W2	от 600 до 1000	е2	0,5	от 1200е2 до 2000e2 включ. св. 2000e2 до 3000e2	±2е ±3е

Продолжение таблицы 6

ИК	Диапазон измерений ИК, кг		Поверочный интервал ИК, кг		Пределы допускаемой абсолютной погрешности
					Интервал измерений, e	mpe
МЕРА-ВТП-1-А-2/6-0 МЕРА-ВТП-1-А-2/6-0-Т МЕРА-ВТП-1-А-2/6-1 МЕРА-ВТП-1-А-2/6-1-Т	W1	от 20 до 3000	e1	1	от 20e1 до 500e1 включ. св. 500e1 до 2000e1 включ. св. 2000e1 до 3000e1 включ.	±1e ±2e ±3e
	W2	от 3000 до 6000	е2	2	от 1500e2 до 2000e2 включ. св. 2000e2 до 3000e2	±2e ±3e
МЕРА-ВТП-1-А-2/10-0 МЕРА-ВТП-1-А-2/10-0-Т МЕРА-ВТП-1-А-2/10-1 МЕРА-ВТП-1-А-2/10-1-Т	W1	от 40 до 6000	e1	2	от 20e1 до 500e1 включ. св. 500e1 до 2000 e1 включ. св. 2000e1 до 3000e1 включ.	±1e ±2e ±3e
	W2	от 6000 до 10000	е2	5	от 1200e2 до 2000e2	±2e
МЕРА-ВТП-1-А-2/15-0 МЕРА-ВТП-1-А-2/15-0-Т МЕРА-ВТП-1-А-2/15-1 МЕРА-ВТП-1-А-2/15-1-Т	W1	от 40 до 6000	e1	2	от 20e1 до 500e1 включ. св. 500e1 до 2000e1 включ. св. 2000e1 до 3000e1 включ.	±1e ±2e ±3e
	W2	от 6000 до 15000	е2	5	от 1200e2 до 2000e2 включ. св. 2000e2 до 3000e2	±2e ±3e
МЕРА-ВТП-1-А-2/20-0 МЕРА-ВТП-1-А-2/20-0-Т МЕРА-ВТП-1-А-2/20-1 МЕРА-ВТП-1-А-2/20-1-Т	W1	от 40 до 6000	e1	2	от 20e1 до 500e1 включ. св. 500e1 до 2000e1 включ. св. 2000e1 до 3000e1 включ.	±1e ±2e ±3e
	W2	от 6000 до 20000	е2	10	от 600e2 до 2000e2	±2e

Таблица 7 - Основные технические характеристики

Наименование характеристики	Значение характеристики
Параметры сетевого питания (через адаптер) для ИК МЕРА-ВТП-П: - напряжение переменного тока, В - частота переменного тока, Гц от встроенного источника постоянного тока: - напряжение, В Напряжение электропитания от внешнего источника постоянного тока для ИК МЕРА-ВТП-I, МЕРА-ВТП-II - от внешнего источника постоянного тока, напряжение, В - от цепи Ethernet - от встроенного источника постоянного тока, напряжение, В	от 187 до 242 от 49 до 51 от 5,5 до 7,8 от 9 до 12 по стандарту IEEE 802.3at от 7,1 до 8,4
Рабочие условия эксплуатации: - температура окружающей среды, °С	от -10 до +40

Знак утверждения типа

наносится на маркировочную табличку методом термотрансферной печати и на титульный лист руководства по эксплуатации типографским способом.

Лист № 9 Всего листов 10 Комплектность средства измерений

Таблица 8 - Комплектность средства измерений

Наименование	Обозначение	Количество
Система информационно-измерительная*	МЕРА-МПВС	1 шт.
Трап**	-	-
Ограничитель**	-	-
Тележка**	-	1 шт.
Программный комплекс KCM LA для взвешивания и определения центра масс летательных аппаратов. Руководство оператора.		1 экз.
Программный комплекс KCM LA для взвешивания и определения центра масс летательных аппаратов. Руководство системного администратора.		1 экз.
Схема коммутации элементов системы МЕРА-МПВС	-	1 экз.
Руководство по эксплуатации	ЭК 4005.00.00.000 РЭ	1 экз.
Транспортная тара	-	1 компл.
* - количество ИК (Z3) при Z1=n от 3 до 24, при Z1=C от 3 до 4 - определяется заказом **  - определяется объектом измерения

Сведения о методиках (методах) измерений

приведены в разделе 6 «Использование по назначению» руководства по эксплуатации ЭК 4005.00.00.000 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ТУ 28.29.39-027-49290937-2023 Системы информационно-измерительные МЕРА-МПВС Технические условия

Правообладатель

Общество с ограниченной ответственностью «Мера-ТСП»

(ООО «Мера-ТСП»)

ИНН 7733081596

Юридический адрес: 115419, г. Москва, вн.тер.г. муниципальный округ Донской, пр-д 2-й Рощинский, д. 8, стр. 3

Телефон (факс): (495) 411-99-28

E-mail: info@mera-device.ru

Web-сайт: www.mera-device.ru

Изготовитель

Общество с ограниченной ответственностью «Мера-ТСП»

(ООО «Мера-ТСП»)

ИНН 7733081596

Юридический адрес: 115419, г. Москва, вн.тер.г. муниципальный округ Донской, пр-д 2-й Рощинский, д. 8, стр. 3

Адрес места осуществления деятельности: 152616, Ярославская обл., г. Углич, Камышевское ш., д. 10

Телефон (факс): (495) 411-99-28

E-mail: info@mera-device.ru

Web-сайт: www.mera-device.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»

(ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: +7(495) 544-00-00

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

RA RU.310639

---
