№3272 от 26.12.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 395781
ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 3272 от 26.12.2022
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «26» декабря 2022 г. № 3272
Сведения
об утвержденных типах средств измерений, подлежащих изменению в части срока действия утвержденного типа средства измерений
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер |
Правообладатель |
Изготовитель |
Срок действия утвержденного типа СИ (продленный на 5 лет с даты окончания предыдущего установленного срока действия) |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
1. |
Наборы мер |
нзм |
70750-18 |
- |
АО "НПФ "МИКРАН", г. Томск |
28.03.2028 |
2. |

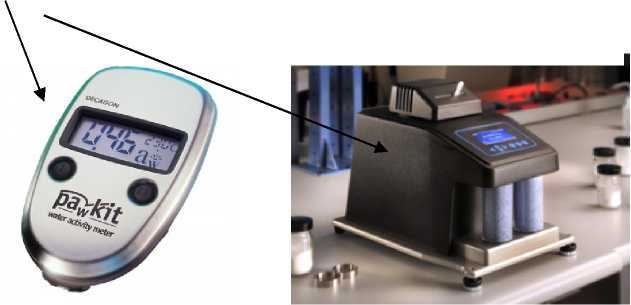

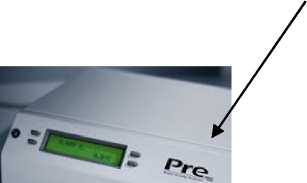

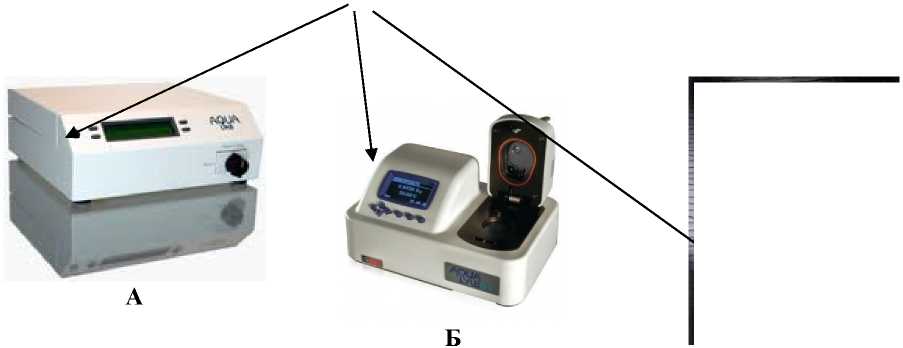

Анализаторы активности воды |
Aqualab |
53518-13 |
- |
Фирма METER Group Inc., США |
11.04.2028 |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» декабря 2022 г. № 3272
Лист № 1 Регистрационный № 70750-18 Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Наборы мер Н3М
Назначение средства измерений
Наборы мер Н3М предназначены для хранения и передачи единиц комплексных коэффициентов отражения и передачи в коаксиальных волноводах с диаметрами поперечных сечений 7,0/3,04 мм, 3,5/1,52 мм и 2,4/1,04 мм с типами соединителей III; N; IX, вариант 3; 3,5 мм и I (2,4 мм) по ГОСТ РВ 51914-2002, применяются для поверки (калибровки) скалярных и векторных анализаторов цепей.
Описание средства измерений
Наборы мер Н3М состоят из коаксиальных рассогласованных нагрузок с номинальными значениями КСВН 1,2 и 2,0, аттенюаторов коаксиальных с номинальными значениями ослаблений 10, 20 и 30 дБ, ключей тарированных и поддерживающих. Нагрузки рассогласованные могут использоваться как меры комплексного коэффициента отражения или как меры КСВН. Аттенюаторы применяются в качестве мер комплексных коэффициентов отражения и передачи.
Принцип работы нагрузок рассогласованных основан на частичном (нормированном) поглощении падающей СВЧ мощности. Нагрузки рассогласованные представляет собой двухполюсник - коаксиальную линию, в которую включен СВЧ-резистор. Сопротивление резистора определяет значение коэффициента отражения и КСВН. Фаза коэффициента отражения определяется номиналом сопротивления резистора и длиной однородного тракта нагрузки до резистора.
Принцип работы аттенюаторов коаксиальных основан на нормированном поглощении проходящей СВЧ мощности. Значения комплексных коэффициентов передачи и отражения аттенюаторов коаксиальных определяются параметрами резистивной поглощающей структуры и длинами однородных участков коаксиального волновода.
Тарированные ключи предназначены для обеспечения коаксиального соединения с нормированным моментом затягивания для обеспечения повторяемости электрических параметров при соединениях. Поддерживающие ключи предназначены для надежной фиксации корпуса коаксиального устройства при затягивании соединения тарированным ключом.
В состав наборов мер также входит цифровой носитель, содержащий файлы с значениями коэффициентов отражения и передачи мер из состава набора.
Наборы мер Н3М имеют модификации, которые отличаются типом соединителя коаксиального волновода. Перечень модификаций наборов мер Н3М приведен в таблице 1.
Внешний вид наборов мер Н3М и места пломбирования (наклейки) нагрузок и аттенюаторов из состава наборов мер приведены на рисунках 1 и 2 соответственно.
Серийный номер, состоящий из 10 цифр и идентифицирующий каждый экземпляр набора мер и знак утверждения типа наносятся на этикетке на верхней крышке футляра, как показано на рисунке 3.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма поверителя.
Таблица 1 - Перечень модификаций наборов мер Н3М
Наименование модификации |
Обозначение |
Сечение коаксиального волновода, мм |
Тип соединителя по ГОСТ РВ 51914-2002 |
Н3М-01 |
ЖНКЮ.468955.014 |
7,0/3,04 |
III |
Н3М-11 |
ЖНКЮ.468955.015 |
N | |
Н3М-03 |
ЖНКЮ.468955.010 |
3,5/1,52 |
IX, вариант 3 |
Н3М-13 |
ЖНКЮ.468955.011 |
3,5 мм | |
Н3М-05 |
ЖНКЮ.468955.056 |
2,4/1,04 |
I |
Н3М-01, Н3М-11 Н3М-03, Н3М-13, Н3М-05

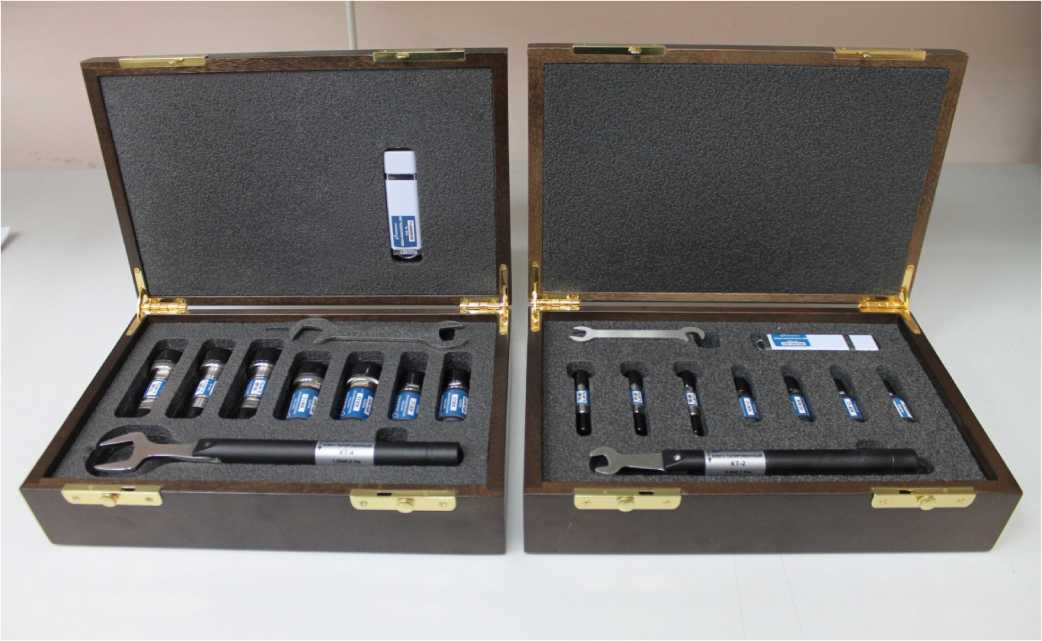

Рисунок 1 - Внешний вид наборов мер Н3М
Места пломбирования

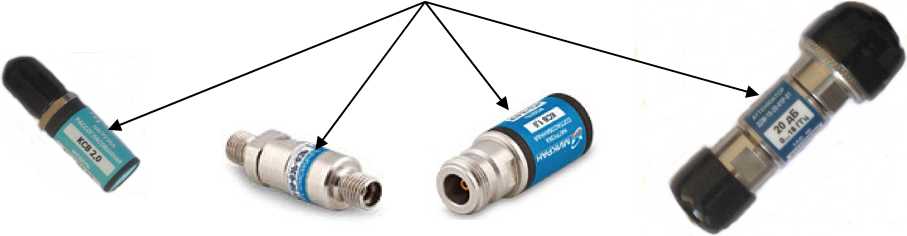

Рисунок 2 - Места пломбирования нагрузок и аттенюаторов (наклейки)

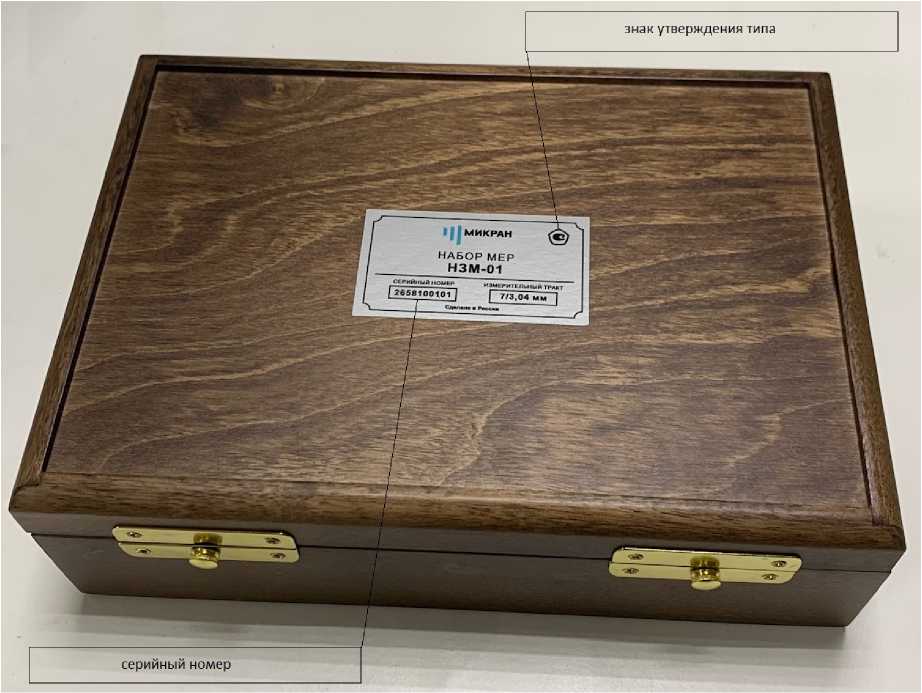

Рисунок 3 - Общий вид набора мер и места нанесения серийного номера и знака
утверждения типа
Программное обеспечение отсутствует.
Метрологические и технические характеристики приведены в таблицах 2, 3
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон рабочих частот, ГГц: | |
- для наборов мер Н3М-01, Н3М-11 |
от 0 до 18 |
- для наборов мер Н3М-03, Н3М-13 |
от 0 до 32 |
- для наборов мер Н3М-05 |
от 0 до 50 |
Номинальные значения коэффициентов отражения (КО) и КСВН и | |
допускаемые предельные отклонения от номинальных значений для | |
мер коэффициента отражения из наборов мер Н3М: | |
- КО для нагрузок рассогласованных НР1-18, НР1-20, НР1-50 1) |
0,091±0,04 |
- КСВН для нагрузок рассогласованных НР1-18, НР1-20, НР1-50 |
1,20±0,10 |
- КО для нагрузок рассогласованных НР3-18, НР3-20, НР3-50 |
0,333±0,05 |
- КСВН для нагрузок рассогласованных НР3-18, НР3-20, НР3-50 |
2,00±0,25 |
Значения КСВН входа/выхода аттенюаторов коаксиальных, не более: |
1,2 |
1) Здесь и далее - начальные символы кодового обозначения нагрузок рассогласованных
Продолжение таблицы 2
Наименование характеристики |
Значение |
Номинальные значения ослабления и допускаемые предельные | |
отклонения от номинальных значений для аттенюаторов | |
коаксиальных из наборов мер Н3М, дБ: | |
- для аттенюаторов Д2М-18-10 1) |
10±0,3 |
- для аттенюаторов Д2М-32-10 |
10±1,0 |
- для аттенюаторов Д2М-50-10 |
10±0,7 |
- для аттенюаторов Д2М-18-20 |
20±0,3 |
- для аттенюаторов Д2М-32-20 |
20±1,0 |
- для аттенюаторов Д2М-50-20 |
20±0,9 |
- для аттенюаторов Д2М-18-30 |
30±0,3 |
- для аттенюаторов Д2М-32-30 |
30±1,0 |
- для аттенюаторов Д2М-50-30 |
30±0,9 |
Таблица 3 - Метрологические и технические характеристики
Наименование характеристики |
Значение | |||
Пределы допускаемой абсолютной | ||||
погрешности определения действительных | ||||
значений модуля коэффициента отражения |
в диапазонах частот: | |||
нагрузок рассогласованных (АГ) 2): |
св. 0 до 8 ГГц включ. |
св. 8 до 18 ГГц включ. | ||
- для нагрузок НР1-18 |
±0,006 |
±0,008 | ||
- для нагрузок НР3 -18 |
±0,008 |
±0,010 | ||
св. 0 до 18 ГГц включ. |
св. 18 до 32 ГГц включ. | |||
- для нагрузок НР 1 -20 |
±0,006 |
±0,008 | ||
- для нагрузок НР3-20 |
±0,008 |
±0,010 | ||
св. 0 до 18 ГГц |
св. 18 до 32 ГГц |
св. 32 до 50 ГГц | ||
включ. |
включ. |
включ. | ||
- для нагрузок НР1-50 |
±0,006 |
±0,008 |
±0,012 | |
- для нагрузок НР3-50 |
±0,008 |
±0,010 |
±0,014 | |
Пределы допускаемой абсолютной | ||||
погрешности определения действительных | ||||
значений фазы коэффициента отражения |
в диапазонах частот: | |||
нагрузок рассогласованных, градус: | ||||
св. 0 до 8 ГГц включ. |
св. 8 до 18 ГГц включ. | |||
- для нагрузок НР 1-18 |
±3,5 |
±4,5 | ||
- для нагрузок НР3 -18 |
±1,5 |
±2,0 | ||
св. 0 до 18 ГГц включ. |
св. 18 до 32 ГГц включ. | |||
- для нагрузок НР 1 -20 |
±3,5 |
±4,5 | ||
- для нагрузок НР3-20 |
±1,5 |
±2,0 | ||
св. 0 до 18 ГГц |
св. 18 до 32 ГГц |
св. 32 до 50 ГГц | ||
включ. |
включ. |
включ. | ||
- для нагрузок НР1-50 |
±3,5 |
±4,5 |
±5,0 | |
- для нагрузок НР3-50 |
±1,5 |
±2,0 |
±2,5 |
-
1) Здесь и далее - начальные символы кодового обозначения аттенюаторов коаксиальных.
-
2) Пределы допускаемой относительной погрешности определения КСВН, (±5K, %) могут быть определены как:
-
- 5K = 202-АГ, для нагрузок с номинальным значением КСВН = 1,2;
-
- 5K = 225-АГ, для нагрузок с номинальным значением КСВН = 2,0
Продолжение таблицы 3
Наименование характеристики |
Значение | |||
Пределы допускаемой абсолютной | ||||
погрешности определения действительных | ||||
значений модуля коэффициента отражения |
в диапазонах частот: | |||
аттенюаторов: |
св. 0 до 8 ГГц включ. |
св. 8 до 18 ГГц включ. | ||
- для аттенюаторов Д2М-18 |
±0,005 |
±0,007 | ||
св. 0 до 18 ГГц включ. |
св. 18 до 32 ГГц включ. | |||
- для аттенюаторов Д2М-32 |
±0,006 |
±0,008 | ||
св. 0 до 18 ГГц |
св. 18 до 32 ГГц |
св. 32 до 50 ГГц | ||
включ. |
включ. |
включ. | ||
- для аттенюаторов Д2М-50 |
±0,006 |
±0,008 |
±0,012 | |
Пределы допускаемой абсолютной |
± |
[1 + 60-|ДГ|/Г], где: | ||
погрешности определения действительных |
ДГ - предел допускаемой абсолютной | |||
значений фазы коэффициента отражения |
погрешности определения действительных | |||
аттенюаторов, °: |
значений модуля коэффициента отражения; | |||
Г - модуль коэффициента отражения аттенюатора. | ||||
Пределы допускаемой абсолютной | ||||
погрешности определения действительных | ||||
значений модуля коэффициента передачи |
в диапазонах частот: | |||
аттенюаторов, дБ: |
св. 0 до 8 ГГц включ. |
св. 8 до 18 ГГц включ. | ||
- для аттенюаторов Д2М-18-10 |
±0,05 |
±0,08 | ||
- для аттенюаторов Д2М-18-20 |
±0,06 |
±0,09 | ||
- для аттенюаторов Д2М-18-30 |
±0,08 |
±0,10 | ||
св. 0 до 18 ГГц включ. |
св. 18 до 32 ГГц включ. | |||
- для аттенюаторов Д2М-32-10 |
±0,05 |
±0,08 | ||
- для аттенюаторов Д2М-32-20 |
±0,06 |
±0,09 | ||
- для аттенюаторов Д2М-32-30 |
±0,08 |
±0,10 | ||
св. 0 до 18 ГГц |
св. 18 до 32 ГГц |
св. 32 до 50 ГГц | ||
включ. |
включ. |
включ. | ||
- для аттенюаторов Д2М-50-10 |
±0,05 |
±0,08 |
±0,09 | |
- для аттенюаторов Д2М-50-20 |
±0,06 |
±0,09 |
±0,10 | |
- для аттенюаторов Д2М-50-30 |
±0,08 |
±0,10 |
±0,15 | |
Пределы допускаемой абсолютной | ||||
погрешности определения действительных | ||||
значений фазы коэффициента передачи |
в диапазонах частот: | |||
аттенюаторов, °: |
св. 0 до 8 ГГц включ. |
св. 8 до 18 ГГц включ. | ||
- для аттенюаторов Д2М-18-10 |
±0,6 |
±1,2 | ||
- для аттенюаторов Д2М-18-20 |
±0,8 |
±1,4 | ||
- для аттенюаторов Д2М-18-30 |
±1,0 |
±1,5 | ||
св. 0 до 18 ГГц включ. |
св. 18 до 32 ГГц включ. | |||
- для аттенюаторов Д2М-32-10 |
±0,6 |
±1,2 | ||
- для аттенюаторов Д2М-32-20 |
±0,8 |
±1,4 | ||
- для аттенюаторов Д2М-32-30 |
±1,0 |
±1,5 | ||
св. 0 до 18 ГГц |
св. 18 до 32 ГГц |
св. 32 до 50 ГГц | ||
включ. |
включ. |
включ. | ||
- для аттенюаторов Д2М-50-10 |
±0,6 |
±1,2 |
±1,5 | |
- для аттенюаторов Д2М-50-20 |
±0,8 |
±1,4 |
±2,0 | |
- для аттенюаторов Д2М-50-30 |
±1,0 |
±1,5 |
±2,5 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Максимальное отличие результатов измерений модуля и фазы коэффициентов отражения и передачи мер при различных подключениях от среднего значения в диапазоне частот 1, не более: |
0,7 от пределов допускаемой погрешности определения действительных значений |
Тип соединителей по ГОСТ РВ 51914-2002 для наборов мер: | |
- Н3М-01 |
III |
- Н3М-11 |
N |
- Н3М-03 |
IX, вариант 3 |
- Н3М-13 |
3,5 мм |
- Н3М-05 |
I (2,4 мм) |
Количество подключений к соединителю любой меры из состава | |
наборов мер, не менее: | |
- для наборов с соединителями типов III, N |
5000 |
- для наборов с соединителями типов IX и 3,5 мм |
3000 |
- для наборов с соединителями типов I (2,4 мм) |
2000 |
Значение крутящего момента силы ключей тарированных из наборов | |
мер, Н^м: | |
- КТ-2 |
0,90±0,1 |
- КТ-4 |
1,35±0,2 |
Масса набора мер в футляре, кг, не более: | |
- Н3М-01, Н3М-11 |
1,5 |
- Н3М-03, Н3М-13, Н3М-05 |
1,0 |
Габаритные размеры футляра (ширина, высота, глубина), мм, не более: |
250x80x180 |
Рабочие условия эксплуатации:
|
от +18 до +28 не более 80% от 537 до 800 |
Метрологические характеристики мер из состава наборов мер Н3М обеспечиваются при условии подключения мер с использованием ключей тарированных со значением крутящего момента (1,35±0,2) Н-м для соединителей в коаксиальном волноводе с диаметрами поперечных сечений 7,0/3,04 мм и (0,9±0,1) Н-м для соединителей в коаксиальном волноводе с диаметрами поперечных сечений 3,5/1,52 мм и 2,4/1,042 мм.
Знак утверждения типаЗнак утверждения типа наносится на этикетку набора мер и титульный лист документа «Наборы мер Н3М. Паспорт» типографским способом (в верхнем правом углу).
Комплектность средства измерений
Комплекты поставки наборов мер Н3М приведёны в таблицах 4-8.
Таблица 4 - Состав набора мер Н3М-01
Наименование |
Обозначение |
Количество, шт./экз. |
Аттенюатор коаксиальный Д2М-18-10-01Р-01 |
ЖНКЮ.434821.021 |
1 |
Аттенюатор коаксиальный Д2М-18-20-01Р-01 |
ЖНКЮ.434821.022 |
1 |
Аттенюатор коаксиальный Д2М-18-30-01Р-01 |
ЖНКЮ.434821.023 |
1 |
Нагрузка рассогласованная НР1-18-01 |
ЖНКЮ.468548.024 |
1 |
Нагрузка рассогласованная НР3-18-01 |
ЖНКЮ.468548.025 |
1 |
Нагрузка рассогласованная НР1-18-01Р |
ЖНКЮ.468548.026 |
1 |
Нагрузка рассогласованная НР3-18-01Р |
ЖНКЮ.468548.027 |
1 |
Ключ тарированный КТ-4 |
ЖНКЮ.296442.001-03 |
1 |
Ключ поддерживающий КП-2 |
ЖНКЮ.764431.006 |
1 |
Флеш-накопитель с характеристиками Н3М-01 |
ЖНКЮ.460821.014 Д9 |
1 |
Упаковка |
ЖНКЮ.468956.010 |
1 |
Паспорт |
ЖНКЮ.468955.014 ПС |
1 |
Методика поверки |
1 |
Таблица 5 - Состав набора мер Н3М-03
Наименование |
Обозначение |
Количество, шт./экз. |
Аттенюатор коаксиальный Д2М-32-10-03Р-03 |
ЖНКЮ.434821.054 |
1 |
Аттенюатор коаксиальный Д2М-32-20-03Р-03 |
ЖНКЮ.434821.056 |
1 |
Аттенюатор коаксиальный Д2М-32-30-03Р-03 |
ЖНКЮ.434821.058 |
1 |
Нагрузка рассогласованная НР1-20-03 |
ЖНКЮ.468548.028 |
1 |
Нагрузка рассогласованная НР3-20-03 |
ЖНКЮ.468548.030 |
1 |
Нагрузка рассогласованная НР1-20-03Р |
ЖНКЮ.468548.031 |
1 |
Нагрузка рассогласованная НР3-20-03Р |
ЖНКЮ.468548.033 |
1 |
Ключ тарированный КТ-2 |
ЖНКЮ.296442.001-01 |
1 |
Ключ поддерживающий КП-1 |
ЖНКЮ.764431.005 |
1 |
Флеш-накопитель с характеристиками Н3М-03 |
ЖНКЮ.460821.011 Д9 |
1 |
Упаковка |
ЖНКЮ.468956.003 |
1 |
Паспорт |
ЖНКЮ.468955.010 ПС |
1 |
Методика поверки |
1 |
Таблица 6 - Состав набора мер Н3М-11
Наименование |
Обозначение |
Количество, шт./экз. |
Аттенюатор коаксиальный Д2М-18-10-11Р-11 |
ЖНКЮ.434821.021-01 |
1 |
Аттенюатор коаксиальный Д2М-18-20-11Р-11 |
ЖНКЮ.434821.022-01 |
1 |
Аттенюатор коаксиальный Д2М-18-30-11Р-11 |
ЖНКЮ.434821.023-01 |
1 |
Нагрузка рассогласованная НР1-18-11 |
ЖНКЮ.468548.024-01 |
1 |
Нагрузка рассогласованная НР3-18-11 |
ЖНКЮ.468548.025-01 |
1 |
Нагрузка рассогласованная НР1-18-11Р |
ЖНКЮ.468548.026-01 |
1 |
Нагрузка рассогласованная НР3-18-11Р |
ЖНКЮ.468548.027-01 |
1 |
Ключ тарированный КТ-4 |
ЖНКЮ.296442.001-03 |
1 |
Ключ поддерживающий КП-2 |
ЖНКЮ.764431.006 |
1 |
Флеш-накопитель с характеристиками Н3М-11 |
ЖНКЮ.460821.015 Д9 |
1 |
Упаковка |
ЖНКЮ.468956.010-01 |
1 |
Паспорт |
ЖНКЮ.468955.015 ПС |
1 |
Методика поверки |
1 |
Таблица 7 - Состав набора мер Н3М-13
Наименование |
Обозначение |
Количество, шт./экз |
Аттенюатор коаксиальный Д2М-32-10-13Р-13 |
ЖНКЮ.434821.054-01 |
1 |
Аттенюатор коаксиальный Д2М-32-20-13Р-13 |
ЖНКЮ.434821.056-01 |
1 |
Аттенюатор коаксиальный Д2М-32-30-13Р-13 |
ЖНКЮ.434821.058-01 |
1 |
Нагрузка рассогласованная НР1-20-13 |
ЖНКЮ.468548.028-01 |
1 |
Нагрузка рассогласованная НР3-20-13 |
ЖНКЮ.468548.030-01 |
1 |
Нагрузка рассогласованная НР1-20-13Р |
ЖНКЮ.468548.031-01 |
1 |
Нагрузка рассогласованная НР3-20-13Р |
ЖНКЮ.468548.033-01 |
1 |
Ключ тарированный КТ-2 |
ЖНКЮ.296442.001-01 |
1 |
Ключ поддерживающий КП-1 |
ЖНКЮ.764431.005 |
1 |
Флеш-накопитель с характеристиками Н3М-13 |
ЖНКЮ.460821.012 Д9 |
1 |
Упаковка |
ЖНКЮ.468956.003-01 |
1 |
Паспорт |
ЖНКЮ.468955.011 ПС |
1 |
Методика поверки |
1 |
Таблица 8 - Состав набора мер Н3М-05
Наименование |
Обозначение |
Количество, шт./экз |
Аттенюатор коаксиальный Д2М-50-10-05Р-05 |
ЖНКЮ.434821.045 |
1 |
Аттенюатор коаксиальный Д2М-50-20-05Р-05 |
ЖНКЮ.434821.047 |
1 |
Аттенюатор коаксиальный Д2М-50-30-05Р-05 |
ЖНКЮ.434821.049 |
1 |
Нагрузка рассогласованная НР1-50-05 |
ЖНКЮ.468548.048 |
1 |
Нагрузка рассогласованная НР3-50-05 |
ЖНКЮ.468548.050 |
1 |
Нагрузка рассогласованная НР1-50-05Р |
ЖНКЮ.468548.047 |
1 |
Нагрузка рассогласованная НР3-50-05Р |
ЖНКЮ.468548.049 |
1 |
Ключ тарированный КТ-2 |
ЖНКЮ.296442.001-01 |
1 |
Ключ поддерживающий КП-1 |
ЖНКЮ.764431.005 |
1 |
Флеш-накопитель с характеристиками Н3М-05 |
ЖНКЮ.460821.056 Д9 |
1 |
Упаковка |
ЖНКЮ.468956.003-01 |
1 |
Паспорт |
ЖНКЮ.468955.056 ПС |
1 |
Методика поверки |
1 |
приведены в разделе 5.7 «Порядок работы» паспорта набора мер.
Нормативные документы, устанавливающие требования к средству измеренийГОСТ РВ 51914-2002 «Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры»;
ГОСТ Р 8.813-2013 «ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц»;
ГОСТ Р 8.875-2014 «ГСИ. Государственная поверочная схема для средств измерений угла фазового сдвига между двумя электрическими сигналами в диапазоне частот от 0,1 МГц до 65 ГГц»;
ЖНКЮ.468955.010 ТУ «Наборы мер Н3М Технические условия».
ИзготовительАкционерное общество «Научно-производственная фирма «МИКРАН» (АО «НПФ «МИКРАН»)
ИНН 7017211757
Адрес: 634041, г. Томск, пр-т Кирова, д. 51д
Телефон: (3822) 90-00-29, 41-34-03
Факс: (3822) 42-36-15
Е-mail: pribor@micran.ru
Web-сайт: http://www.micran.ru
Испытательный центрЗападно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 630004, г. Новосибирск, пр. Димитрова, д. 4
Юридический адрес: 141570, Московская область, г. Солнечногорск, р.п. Менделеево, промзона ФГУП «ВНИИФТРИ», корпус 11
Телефон: +7 (383) 210-08-14
Факс: +7 (383) 210-13-60
Е-mail: director@sniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» декабря 2022 г. № 3272
Лист № 1 Регистрационный № 53518-13 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы активности воды Aqualab
Назначение средства измеренийАнализаторы активности воды (далее - анализаторы) предназначены для измерения активности воды пищевых продуктов, фармацевтических веществ, минеральных удобрений и других сыпучих и жидких веществ.
Описание средства измерений
Принцип действия анализаторов основан на измерении относительной влажности воздуха, которая устанавливается в условиях равновесия в замкнутом объеме над поверхностью анализируемого образца и дальнейшим автоматическим вычислением активности воды согласно стандарту ГОСТ Р ИСО 21807-2012 Микробиология пищевых продуктов и кормов для животных. Определение активности воды.
Конструктивно анализаторы представляют собой настольные измерительные приборы с камерой для загрузки образца с встроенными в нее датчиками относительной влажности и температуры и электронными блоками для контроля процесса измерения и обработки данных. Загрузка образцов анализируемых продуктов осуществляется вручную.
Сбор и хранение данных осуществляется при помощи персонального компьютера и специального программного обеспечения (для моделей, которые имеют возможность подключения через RS 232 или USB).
Анализаторы активности воды выпускаются следующих моделей: Aqualab 3, Aqualab 3TE, Aqualab 4, Aqualab 4TE, Aqualab 4TEV, Aqualab 4TE DUO, Aqualab 4TEV DUO, Aqualab Lite, Aqualab Pre, Aqualab Pawkit, Aqualab Vapor Sorption Analyser, которые отличаются между собой типом измерительного датчика относительной влажности, возможностью задания температуры измерений и точностью измерений. Aqualab Vapor Sorption Analyser позволяет построить изотерму сорбции анализируемого вещества.
Управление работой анализаторов осуществляется посредством клавиш управления, расположенных на анализаторе. Вычисление результатов измерений проводится с помощью встроенного в анализатор программного обеспечения.
Каждый экземпляр анализаторов имеет заводской номер на задней панели средства измерений или на нижней панели для модели Aqualab Pawkit. Заводской номер имеет цифро-буквенный формат и наносится травлением гравированием, типографическим или иным пригодным способом.
Знак поверки наносится на боковую панель анализатора для моделей Aqualab 3, Aqualab 3TE, Aqualab 4, Aqualab 4TE, Aqualab 4TEV, Aqualab 4TE DUO, Aqualab 4TEV DUO, Aqualab Pre, Aqualab Vapor Sorption Analyser или на верхнюю часть анализатора для моделей Aqualab Lite и Aqualab Pawkit.
Общий вид анализаторов представлен на рисунках 1 и 2.
Место нанесения поверительного клейма или знака поверки в виде наклейки
Рисунок 1 - Внешний вид анализаторов: А) модели Aqualab 3, Aqualab 3TE; Б) модели Aqualab 4, Aqualab 4TE, Aqualab 4TEV, Aqualab 4TE DUO; В) модель Aqualab Lite;
В
Место нанесения поверительного
А
Рисунок 2 - Внешний вид анализаторов: А) модель Aqualab Pre; Б) модель Aqualab Pawkit В) модель Aqualab Vapor Sorption Analyser
Анализаторы оснащены встроенным программным обеспечением (далее - ПО), которое невозможно идентифицировать, а также внешним программным обеспечением Aqualink 4, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты (для моделей, которые имеют интерфейс для передачи результатов измерений на персональный компьютер).
Идентификационные данные программного обеспечения
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Aqualink 4 |
Aqualink 4 |
v.1.1.6.0 |
02fd61947fb9b69 adc6da8023545d8e0 |
MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики
Наименование характеристики |
Значения характеристик модели | ||||||||||
Aqualab 3 |
Aqualab ЗТЕ |
Aqualab 4 |
Aqualab 4ТЕ |
Aqualab 4TEV |
Aqualab 4ТЕ DUO |
Aqualab 4TEV DUO |
Aqualab Lite |
Aqualab Pre |
Aqualab Pawkit |
Aqualab Vapor Sorption Analyser | |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
Диапазон измерения активности воды, Aw |
от 0,200 до 1,000 |
от 0,200 до 1,000 |
от 0,200 до 1,000 |
от 0,200 до 1,000 |
от 0,200 до 1,000 |
от 0,200 до 1,000 |
от 0,200 до 1,000 |
от 0,200 до 1,000 |
от 0,200 до 1,000 |
от 0,20 до 1,00 |
от 0,200 до 0,950 |
Пределы допускаемой абсолютной погрешности измерений активности воды, Aw |
±0,006 |
±0,006 |
±0,006 |
±0,006 |
±0,006* |
±0,006 |
±0,006* |
±0,015 |
±0,010 |
±0,02 |
±0,006* |
Среднее время измерения активности воды, не более, мин |
5 | ||||||||||
Дискретность результатов измерений, Aw |
0,0001 |
0,0001 |
0,0001 |
0,0001 |
0,0001 |
0,0001 |
0,0001 |
0,001 |
0,001 |
0,01 |
0,0001 |
Тип измерительного датчика |
Датчик точки росы |
Датчик точки росы |
Датчик точки росы |
Датчик точки росы |
Датчик точки росы, емкостной датчик |
Датчик точки росы |
Датчик точки росы, емкостной датчик |
Емкостной датчик |
Датчик точки росы, Емкостной датчик |
Емкостной датчик |
Датчик точки росы, Емкостной датчик |
Диапазон задания температуры, °C |
от 15 до 50 |
от 15 до 50 |
от 15 до 50 |
от 15 до 50 |
от 15 до 50 |
от 15 до 60 |
- погрешность нормирована при использовании датчика точки росы.
Продолжение таблицы
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
Объем кюветы образца, см3 |
15 | ||||||||||
Необходимый объем образца, см3 |
7-8 | ||||||||||
Вывод данных |
RS232 |
RS232 |
RS232 / |
RS232/ |
RS232 / |
RS232 / |
RS232 / |
RS232 / |
USB | ||
USB |
USB |
USB |
USB |
USB |
USB | ||||||
Условия эксп лу ат ации:
|
10 -30 |
10 -30 |
10-30 |
10 -30 |
10-30 |
10-30 |
10-30 |
10 -30 |
10-30 |
10-30 |
10-30 |
не более 80 | |||||||||||
воздуха, % |
не более |
не более 80 |
не более 80 |
не более 80 |
не более 80 |
не более 80 |
не более 80 |
не более 80 |
не более 80 |
не более 80 | |
80 | |||||||||||
Электропитание: |
110-220 50/60 |
110-220 50/60 |
110-220 В, |
110-220 В, |
110-220 В, |
110-220 В, |
110-220 В, |
9-24 В |
110-220 В, |
2 Li (ЗВ) |
110-220 В, |
|
50/60Гц |
50/60Гц |
50/60Гц |
50/60Гц |
50/60Гц |
адаптер |
50/60Гц |
батарейки |
50/60Гц | ||
Габаритные |
24 х 23 х 9 |
24 х 23 х 9 |
27x18x13 |
27x18x13 |
27x18x13 |
27x18x13 |
27x18x13 |
15 х 18 |
25 х23 х9 |
9x10 |
38x27 x31 |
размеры, см |
(овал) |
(овал) | |||||||||
Вес, кг |
3,2 |
3,2 |
3,2 |
3,2 |
3,2 |
3,2 |
3,2 |
1,5 |
3,2 |
0,115 |
13 |
Средний срок службы, лет |
5 |
наносится на боковую панель анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность средства измерений
Наименование |
Количество, шт. |
Анализатор активности воды |
1 |
Шнур питания (в зависимости от модели) |
1 |
Кабель интерфейса RS-232 (в зависимости от модели) |
1 |
Градуировочные растворы с известными значениями активности воды |
1 |
Руководство по эксплуатации |
1 |
Методика поверки МП 08-251-2013 |
1 |
ГОСТ Р ИСO 21807-2012 Микробиология пищевых продуктов и кормов для животных. Определение активности воды;
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам активности воды AqualabТехническая документация фирмы изготовителя Decagon Devices (США).
ИзготовительФирма METER Group, Inc., 2365 NE Hopkins County, Pullman, Washington state, 99163, USA. tel/fax.: 1-888-850-7039/ +1 509-332-5158,
E-mail: sales@metergroup.com
Испытательный центрГосударственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Тел. (343) 350-26-18, факс: (343) 350-20-39
Е-mail: uniim@uniim.ru.
Уникальный номер записи в реестре аккредитованных лиц № 30005-11.
Измерения проводят при четырех подключениях с поворотом меры вокруг оси приблизительно на 90 градусов при каждом подключении.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
26 декабря 2022 г.
3272
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Продлить срок действия утвержденных типов средств измерений, указанных в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока их действия.
-
2. Внести изменения в сведения об утвержденных типах средств измерений в части продления срока действия утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
3. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
4. ФГБУ «ВНИИМС» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленпооФИ п—торговли от 28 августа 2020 г. № 2905, и
■Российской Федерации
за собой.
-
5. Контроль за испол
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Заместитель Руководителя
Сертификат: 029D109B000BAE27A64C995ODB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: С 27.12.2021 до 27.12.2022
Е.Р .Лазаренко
