МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

14 октября 2025 г.                                                                    ,         2215

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений об изготовителе (правообладателе) утвержденного типа средства измерений, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\____________________-_______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «__ »     октября    2025 г. № ²²_-5

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)

Лист № 1 Регистрационный № 85214-22                                         Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счётчики жидкости НОТА-К (далее - расходомеры) предназначены для измерения объёмного расхода, объёма и температуры жидкостей.

Принцип действия расходомера основан на определении времени перемещения метки от одного измерительного сечения до другого. В качестве таких меток выступают флуктуации электрических свойств жидкости. Скорость перемещения флуктуаций определяется статистическим способом, по положению максимума взаимной корреляционной функции (ВКФ) сигналов с двух образованных чувствительными элементами и электроникой идентичных каналов, регистрирующих прохождение метки. Чувствительные элементы обеспечивают регистрацию флуктуаций физических свойств движущейся через расходомер смеси. Расстояние между чувствительными элементами определяется конструкцией расходомера и является величиной заранее известной. По расстоянию между чувствительными элементами и измеренному времени перемещения метки от одного чувствительного элемента до другого определяется скорость потока. По известной скорости потока и диаметру измерительной камеры вычисляется объемный расход и объем среды. Для измерения температуры применяется термопреобразователь сопротивления из платины с номинальной характеристикой Pt500 по ГОСТ 6651-2009.

Данные об измеренном расходе и объёме накапливаются в архиве, передаются на частотный и токовый (объемный расход), цифровой (объемный расход, объем и температура) выходы расходомера.

Конструктивно расходомер представляет собой измерительную камеру, оснащенную чувствительными элементами и термопреобразователем сопротивления, к которой снаружи крепятся платы электроники и закрываются защитным кожухом. На корпусе смонтирован защищенный от проникновения окружающей среды кабельный ввод, предназначенный для подключения питания и внешних устройств.

Расходомеры выпускаются в четырех исполнениях, различающихся номинальными диаметрами.

Условное обозначение расходомеров: НОТА-К.

Внешний вид расходомера приведен на рисунках 1 и 2.

Пломбирование расходомеров осуществляется:

- на предприятии-изготовителе проводится путём нанесения оттиска на мастичной пломбе с целью подтверждения прохождения расходомером приёмо-сдаточных испытаний и готовности к поставке;

• - при поверке путем нанесения оттиска знака поверки на мастичной пломбе (рисунок 2) для предотвращения несанкционированного изменения калибровочных, конструктивных и расширенных параметров расходомера;

• - обслуживающей либо контролирующей организацией с помощью свинцовой пломбы и проволоки, которыми пломбируются защитный кожух, предотвращающая доступ к блоку электроники после завершения электромонтажа.

  Место нанесения знака утверждения типа

Расходомер-счетчик

ИЗГОТОВЛЕНО В РОССИИ йииитеяьООО НТЦ“Автоматизация, измерения, ПОД НАПРЯЖЕНИЕМ НЕ ВСКРЫВ

1 Exib П ВТБ "СОЦмр'ПрофЭкс- № ЕАЭС RU C-RU АЖ58.В.00169/20сер1 Меопасныецепи: Ui=16,6 В; li=620мА; Ci=2,2

Место пломбирования предприятия-изготовителя

Рисунок 1 - Расходомер-счётчик жидкости НОТА-К. Маркировочная табличка

Знак поверки наносится на свидетельство о поверке и на пломбу в соответствии со схемой пломбировки расходомера, приведенной на рисунке 3. При первичной поверке при выпуске из производства знак поверки также наносится в паспорте расходомера в разделе 10 «Сведения о первичной поверке».

Заводской номер и год выпуска наносится на корпус расходомера методом гравировки в соответствии с рисунком 2.

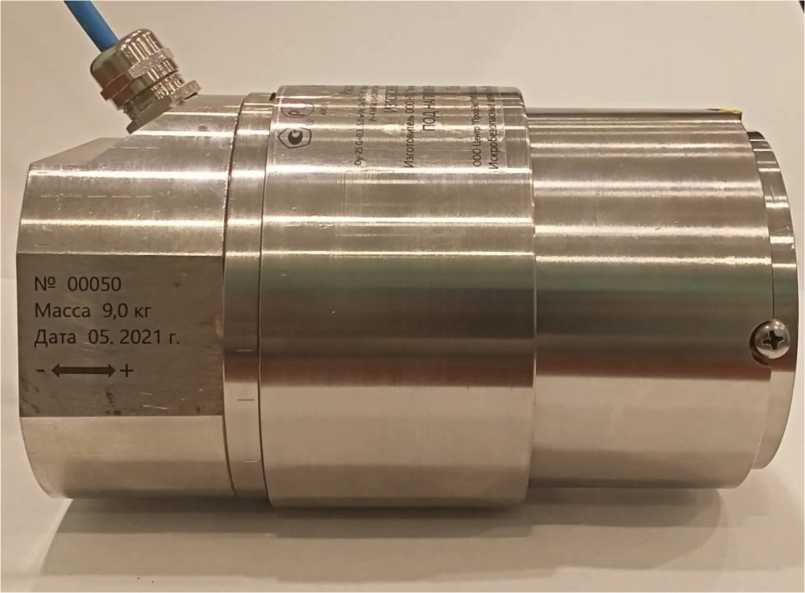

Рисунок 2 - Расходомер-счётчик жидкости НОТА-К. Заводской номер и дата изготовления

__| Место нанесения

— знака поверки

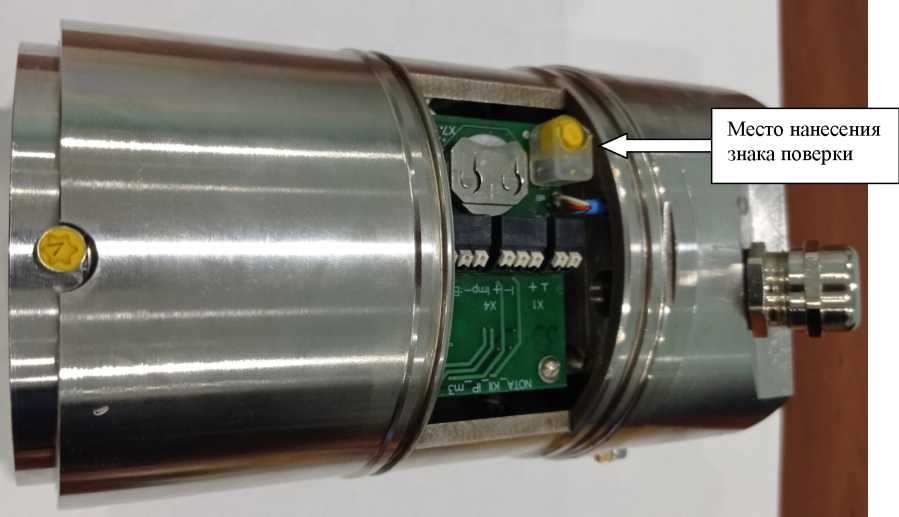

Рисунок 3 - Место нанесения знака поверки

Программное обеспечение (далее - ПО) расходомеров представлено интегрированным (встроенным) ПО микроконтроллеров цифровой обработки сигналов (МК ЦОС) и обработки информации (МК ОИ). Идентификационные данные встроенного программного обеспечения расходомеров приведены в таблицах 1 и 2.

Таблица 1 - Идентификационные данные программного обеспечения микроконтроллеров цифровой обработки сигналов

Таблица 2 - Идентификационные данные программного обеспечения микроконтроллеров обработки информации

Обмен информацией с внешними устройствами по интерфейсу RS-485 в соответствии с протоколом Modbus RTU / Extended Lufkin Automation Modbus (ELAM) в качестве подчинённого устройства. Подробное описание обмена приведено в документе А2ИН.407279.001 Д1 «Расходомер-счётчик жидкости НОТА-К. Карта регистров протокола Modbus», входящем в комплект поставки расходомера.

Уровень защиты ПО комплекса от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.

Метрологические и основные технические характеристики расходомеров приведены в таблицах 3 - 5.

Таблица 3 - Диапазоны измеряемых расходов и пределы допускаемой относительной погрешности измерений объемного расхода и объема жидкостей

Таблица 4 - Диапазон измерений температуры жидкости и пределы допускаемой абсолютной погрешности измерений температуры жидкостей

Таблица 5 - Основные технические характеристики

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом, а также на маркировочную табличку, закрепленную на корпусе расходомера.

Комплектность средства измерений представлена в таблице 6.

аблица 6 - Комплектность средства измерений

приведены в руководстве по эксплуатации А2ИН.407279.001 РЭ раздел 2 «Использование по назначению».

Приказ Росстандарта от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.558-2009 «ГСИ Государственная поверочная схема для средств измерений температуры»

А2ИН.407279.001 ТУ «Расходомер-счётчик жидкости НОТА - К. Технические условия»

Общество с ограниченной ответственностью Научно-технический центр «Автоматизация, измерения, инжиниринг»

(ООО НТЦ «Автоматизация, измерения, инжиниринг»)

ИНН 1644055949

Юридический адрес: 423450, Республика Татарстан, г. Альметьевск, ул. Защитников Отечества, д. 14

Общество с ограниченной ответственностью Научно-технический центр «Автоматизация, измерения, инжиниринг»

(ООО НТЦ «Автоматизация, измерения, инжиниринг»)

ИНН 1644055949

Адрес места осуществления деятельности: 423450, Республика Татарстан, г. Альметьевск, ул. Защитников Отечества, д. 14

Телефон / факс: (8553) 44 - 01 - 68

E-mail: info@ntca2i.ru

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»

Адрес: 630004, г. Новосибирск, пр. Димитрова, 4

Юридический адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ, корпус 11

Телефон: +7 (383) 210-08-14, факс: +7 (383) 210-13-60

E-mail: director@sniim.ru

Аттестат аккредитации Западно-Сибирского филиала ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310556 от 01.03.2016 г.
