О внесении изменений в описание типа на мегаомметры ЭС0202/1-Г, ЭС0202/2-Г
Приказы по основной деятельности по агентству Вн. Приказ № 2245 от 28.12.2020
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «28» декабря 2020 г. № 2245
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Мегаомметры ЭС0202/1-Г, ЭС0202/2-Г
Назначение средства измеренийМегаомметры ЭС0202/1-Г, ЭС0202/2-Г (далее по тексту - мегаомметры)
предназначены для измерения электрического сопротивления изоляции цепей, не находящихся под напряжением.
Описание средства измеренийПринцип действия мегаомметров заключается в сравнении токов, протекающих через измеряемое и эталонное сопротивления с использованием логарифмических усилителей. Разность выходных напряжений логарифмических усилителей пропорциональна логарифму отношения значений измеряемого и эталонного сопротивлений и не зависит от величины измерительного напряжения.
Мегаомметры состоят из следующих основных узлов: электромеханического генератора переменного тока, преобразователя, электронного измерителя. Мегаомметры изготавливаются в двух модификациях ЭС0202/1-Г и ЭС0202/2-Г, отличающихся значением напряжения постоянного тока на зажимах и диапазонами измерений электрического сопротивления изоляции.
Преобразователь предназначен для получения стабильного измерительного напряжения постоянного тока и выполнен по схеме с регулированием в цепи переменного тока. Переключение измерительного напряжения постоянного тока осуществляется изменением опорного напряжения. Электронный измеритель выполнен по схеме логарифмического усилителя.
Мегаомметры изготовлены в брызговлагозащищённом пластмассовом корпусе.
Рабочее положение мегаомметров в пространстве - горизонтальное расположение плоскости шкалы.
Общий вид мегаомметров, схема пломбировки от несанкционированного доступа и обозначение мест нанесения знака поверки приведены на рисунках 1 и 2.

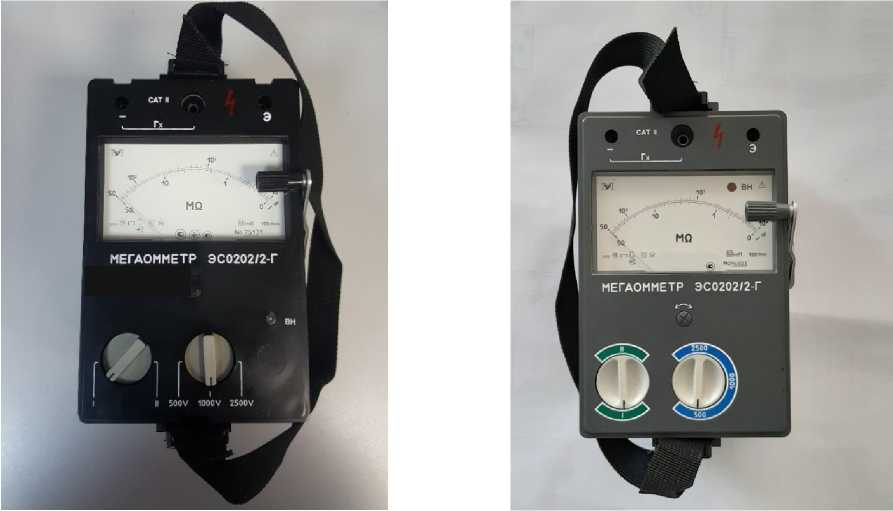

а) в черном корпусе б) в сером корпусе
Рисунок 1 - Общий вид мегаомметров
|

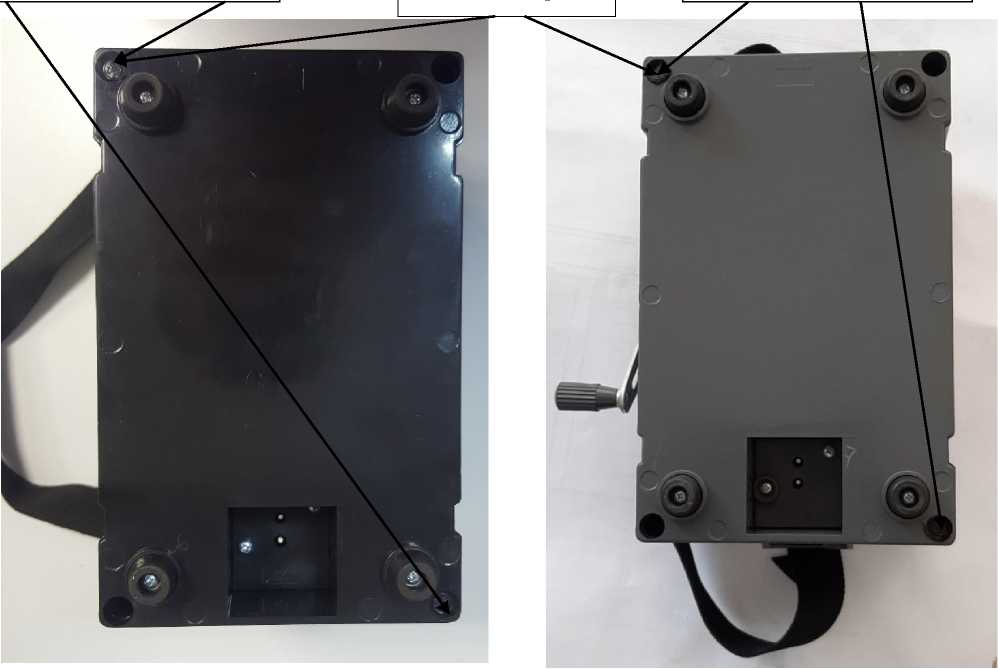

Места нанесения знака поверки | ||||
|
Места пломбирования |
Места пломбирования | |||
а) в черном корпусе б) в сером корпусе
Рисунок 2 - Схема пломбировки мегаомметров от несанкционированного доступа и обозначение мест нанесения знака поверки
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические и технические характеристики мегаомметров
|
Наименование характеристики |
Значение для модификации | |
|
ЭС0202/1-Г |
ЭС0202/2-Г | |
|
Диапазон измерений электрического сопротивления изоляции, МОм |
от 0,05 до 1000 |
от 0,5 до 10000 |
|
Выходное напряжение постоянного тока на зажимах, В |
100±10; 250±25; 500±50 |
500±50; 1000±100; 2500±250 |
|
Пределы допускаемой основной относительной погрешности измерений электрического сопротивления изоляции, % |
±15 | |
|
Пределы допускаемой дополнительной относительной погрешности измерений электрического сопротивления изоляции, вызванной изменением температуры окружающей среды от нормальных условий измерений на каждые 10 °С, % |
±7,5 | |
Продолжение таблицы 1
|
Наименование характеристики |
Значение для модификации | |
|
ЭС0202/1-Г |
ЭС0202/2-Г | |
|
Пределы допускаемой дополнительной относительной погрешности измерений электрического сопротивления изоляции, вызванной любым изменением положения мегаомметра в любом направлении на угол 20°, % |
±15 | |
|
Время установления показаний, с, не более |
15 | |
|
Режим работы мегаомметров, мин:
|
1 2 | |
|
Нормальные условия измерений:
|
от +15 до +25 от 45 до 80 | |
|
Рабочие условия измерений:
|
от -30 до +50 до 90 | |
|
Габаритные размеры со сложенной ручкой электромеханического генератора (длинахширинахвысота), мм, не более |
150х130х200 | |
|
Масса, кг, не более |
2,2 | |
|
Средняя наработка на отказ, ч |
12500 | |
|
Средний срок службы, лет |
10 | |
|
Примечание - Питание осуществляется от встроенного электромеханического генератора, скорость вращения ручки от 120 до 144 об/мин. | ||
наносится на циферблат мегаомметра методом офсетной печати и типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
Таблица 2 - Комплектность мегаомметров
|
Наименование |
Обозначение |
Количество |
|
Мегаомметр ЭС0202/1-Г (ЭС0202/2-Г) |
- |
1 шт. |
|
Шнур |
Ба6.640.383 |
1 шт. |
|
Шнур |
Ба6.640.384 |
1 шт. |
|
Проводник |
Ба6.640.385 |
1 шт. |
|
Сумка |
Ба4.165.004 |
1 шт. |
|
Руководство по эксплуатации |
Ба2.722.056 РЭ |
1 экз. |
осуществляется по документу ГОСТ 8.409-81 «ГСИ. Омметры. Методы и средства поверки». Основные средства поверки:
- мера-имитатор Р40116 (регистрационный номер в Федеральном информационном фонде 38085-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых мегаомметров с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и на корпус мегаомметра.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к мегаомметрам ЭС0202/1-Г, ЭС0202/2-ГГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 12.2.091-2002 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
Приказ Минздравсоцразвития России № 1034н от 9 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
Техническая документация изготовителя
ИзготовительЧастное акционерное общество «Уманский завод «Мегомметр» (ЧАО «Уманский завод «Мегомметр»), Украина
Адрес: 20300, Украина, г. Умань, ул. Небесной сотни, 49
Телефон: +38 (04744) 3-32-96
Факс: +38 (04744) 3-70-18, 3-80-27
E-mail: megommetr@email.ua
Web-сайт: www.megommetr.com
Испытательный центрОбщество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
