УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» августа 2021 г. № 1590

Лист № 1 Регистрационный № 63458-16 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики воды одноструйные "Пульсар"

Назначение средства измерений

Счетчики воды одноструйные "Пульсар" (далее счетчики) предназначены для измерений объема воды по Сан ПиН 2.1.4.1074-01 в системах холодного и горячего водоснабжения.

Описание средства измерений

Счетчик состоит из корпуса с внутренней измерительной камерой, в которой установлена крыльчатка с магнитами (ведущая магнитная муфта), и индикаторного механизма, служащего для регистрации количества воды, прошедшего через счетчик, и имеющего ведомую магнитную муфту. Индикаторный механизм герметично отделен от измеряемой воды немагнитной перегородкой (сухоходный механизм).

Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Поток воды через входной патрубок корпуса поступает в измерительную камеру, приводя во вращение крыльчатку, и далее в выходной патрубок.

Количество оборотов крыльчатки пропорционально объему протекающей воды.

Вращение крыльчатки передается ведомой полумуфте индикаторного механизма, обеспечивающего за счет масштабирующего редуктора возможность визуального отсчета 3

показаний в м3 и его долях.

Индикаторный механизм имеет 8 разрядов последовательных цифр, девятый разряд стрелочный.

Для передачи результатов измерений объема воды во внешние информационные системы счетчики могут комплектоваться модулями с интерфейсами.

Цифровые модули с интерфейсами импульсный выход (открытый коллектор или геркон), RS485, M-Bus или радиомодуль считывают данные о потреблении воды с индикаторного механизма, регистрируя обороты диска, и передают их через соответствующий интерфейс.

Счетчики защищены от воздействия внешнего магнитного поля.

Общий вид счетчиков и схемы пломбировки счетчиков показаны на рисунках 1 и 2.

Приказ Росстандарта №1590 от 02.08.2021, https://oei-analitika.ru
Приказ Росстандарта №1590 от 02.08.2021, https://oei-analitika.ru

в)

Приказ Росстандарта №1590 от 02.08.2021, https://oei-analitika.ru

г)

а) б)

Рисунок 1 - Вид счетчика "Пульсар"

а) с установленной крышкой-пломбой (снятие крышки невозможно без ее механического повреждения); б) с неразъемным кольцом-пломбой, в) с цифровым модулем г) с несъемной крышкой-кожухом

Знак поверки наносится на руководство по эксплуатации для исполнений счетчиков, приведенных на рисунке 1.

Знак поверки наносится на пломбу и на руководство по эксплуатации для исполнений счетчиков, приведенных на рисунке 2.

Приказ Росстандарта №1590 от 02.08.2021, https://oei-analitika.ru

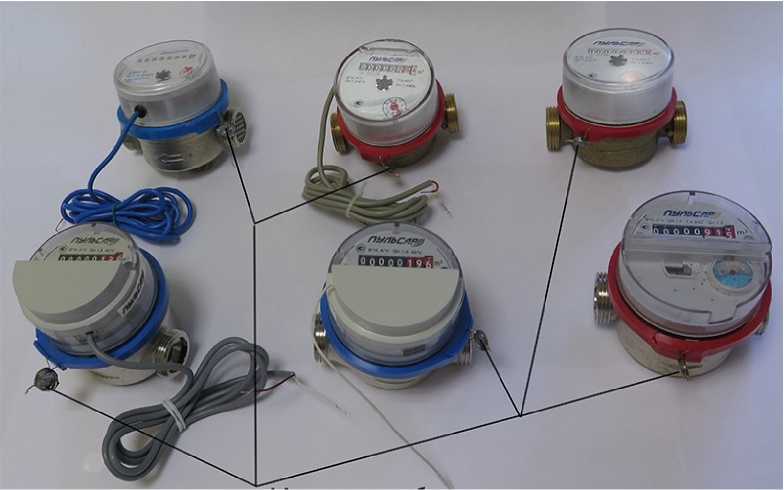

Место пломбирования и нанесения знака поверки

Рисунок 2 - Вид счетчика "Пульсар" с защелкивающимся пластмассовым кольцом с отверстием для установки пломбы

Программное обеспечение отсутствует

Метрологические и технические характеристики

Таблица 1

Наименование характеристики

Значение

Диаметр условного прохода, мм

15

20

Метрологический класс по

ГОСТ Р 50193.1-92

Кл. А

Кл. В

Кл. С

Кл. А

Кл. В

Расход воды, м3/ч: -наименьший, qmin

0,06

0,04

0,03

0,02

0,015

0,10

0,05

-переходный, qt

0,15

0,1

0,12

0,08

0,022

0,25

0,2

-номинальный, qn

1,5

1,0

1,5

1,0

1,5

2,5

2,5

-наибольший, qmHx

3,0

2,0

3,0

2,0

3,0

5,0

5,0

-порог чувствительности, не более

0,03

0,02

0,015

0,01

0,01

0,05

0,025

Наименьшая цена деления индикаторного

0,00005

0,00005

устройства, м3

Емкость индикаторного механизма, м3

99999,9999

99999,9999

Пределы допускаемом относительной погреш-

ности счетчиков при выпуске из производства и после ремонта, %:

- в диапазоне от qmin до qt (исключая)

± 5

- в диапазоне от qt (включая) до qmax

± 2

Температура измеряемой среды, °С:

- для счетчиков холодной воды "Пульсар"

от +5 до +40

- для счетчиков горячей воды (универсальных)

"Пульсар"

от +5 до +90

Средний срок службы, лет

12

Модули для дистанционной передачи данных:

- импульсный, вес импульса, м3/ имп.

0,001; 0,01

- цифровой

RS485, M-Bus, радио

Напряжение элемента питания постоянного то-

ка (при наличии модуля), В

3,0 (3,6)

Срок службы встроенной батареи (при наличии модуля), лет, не менее

6

Таблица 2 - Основные размеры и масса счетчиков

Наименование характеристики

Значение

Диаметр условного прохода, мм

Ду15

Ду20

Длина без присоединительных штуцеров, мм

80, 110,115

130

Длина с присоединительными штуцерами, мм

155; 185, 190

225

Резьба на корпусе счетчиков (трубная, цилиндрическая), G

3/4"

1"

Резьба на штуцерах для присоединения к трубопроводу, G

1/2"

3/4"

Масса, не более, кг

0,47

0,5

Знак утверждения типа

наносится на переднюю панель индикаторного устройства фотохимическим методом и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность счетчиков

Наименование

Обозначение

Количество

Счетчик воды одноструйный

"Пульсар" *

1 шт.

Руководство по эксплуатации, совмещенное с паспортом

ЮТЛИ.407223.003 РЭ

1 экз.

Комплект монтажных частей и принадлежностей*

1 шт.

Методика поверки

ЮТЛИ.407223.003 МП с изменением №1

на партию

* Исполнение счетчика и наличие комплекта монтажных частей и принадлежностей определяется договором на поставку.

Сведения о методиках (методах) измерений приведены в разделе «Устройство и принцип работы» в Руководстве по эксплуатации, совмещенном с паспортом.

Нормативные и технические документы, устанавливающие требования к счетчикам воды одноструйным "Пульсар"

Приказ Росстандарта № 256 от 07.02.2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статистических измерениях, массового и объемного расходов жидкости ГОСТ Р 50601- 93 Счетчики питьевой воды крыльчатые. Общие технические условия.

ГОСТ Р 50193.1 -92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования.

ЮТЛИ.407223.003 ТУ Технические условия. Счетчики воды одноструйные "Пульсар".




ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «02» августа 2021 г. № 1590

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика

поверки

Добавляемый изготови

тель

Заявитель

Юридическое лицо, проводившее

испытания

1

2

3

4

5

6

7

8

9

10

11

12

1.

Счетчики воды одноструйные

«Пульсар»

63458-16

Общество с ограниченной ответственностью научнопроизводственное предприятие «ТЕПЛОВОДОХРАН»

(ООО НПП «ТЕПЛОВОД ОХРАН»), г.Рязань

ЮТЛИ.407223

.003 МП

ЮТЛИ.407223 .003 МП с изменением

№1 и

МИ 1592-2015

Общество с ограниченной ответственностью научнопроизводственное предприятие «ТЕПЛОВОД ОХРАН» (ООО НПП «ТЕПЛОВОД ОХРАН»), г. Рязань

ФГУП

«ВНИИМС»,

г. Москва




Приказ Росстандарта №1590 от 02.08.2021, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

02 августа 2021 г.

1590

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

  • 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

  • 3. Распространить действие методики поверки средств измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

  • 4. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской

  • 5. Контроль за испол!                                   за собой.
