№1894 от 04.09.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 709871
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
Приказы по основной деятельности по агентству Вн. Приказ № 1894 от 04.09.2025
V
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
04 сентября 2025 г. 1894
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений, согласно приложению к настоящему приказу.
-
2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Е.Р. Лазаренко
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 7B1801563EA497F787EAF40A918A8D6F
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 19.05.2025 до 12.08.2026
\____________________-_______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от «___» ___________ 2025 г. № 1894
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Линейки измерительные металлические |
66266-16 |
Общество с ограниченной ответственностью НаучноПроизводственное Предприятие «Челябинский инструментальны й завод» (ООО НПП «ЧИЗ») Россия, 454008, г. Челябинск, Свердловский тракт, 38 ИНН 7432013916 Телефон/факс: (351) 211-60-61; (351) 242-01-42 www.chiz.ru; chiz@chiz.ru |
Общество с ограниченной ответственностью НаучноПроизводственное Предприятие «Челябинский инструментальный завод» (ООО НПП «ЧИЗ») Адрес: 454008, Челябинская обл., г.о. Челябинский, г. Челябинск, тракт Свердловский, д. 38 ИНН 7432013916 Телефон/факс: (351) 211-60-61; (351) 242-01-42 www.chiz.ru; chiz@chiz.ru |
Общество с ограниченной ответственностью НаучноПроизводственное Предприятие «Челябинский инструментальный завод» (ООО НПП «ЧИЗ»), г. Челябинск | |||
|
2. |
Нутромеры индикаторные |
НИ, НИ-ПТ, НИ Ц и НИ Ц-ПТ |
64498-16 |
Общество с ограниченной ответственностью |
Общество с ограниченной ответственностью |
Общество с ограниченной ответственностью НаучноПроизводственное Предприятие | ||
|
НаучноПроизводственное Предприятие «Челябинский инструментальны й завод» (ООО НПП «ЧИЗ») Россия, 454008, г. Челябинск, Свердловский тракт, 38 ИНН 7432013916 Телефон/факс: (351) 211-60-61; (351) 242-01-42 www.chiz.ru; chiz@chiz.ru |
НаучноПроизводственное Предприятие «Челябинский инструментальный завод» (ООО НПП «ЧИЗ») Адрес: 454008, Челябинская обл., г.о. Челябинский, г. Челябинск, тракт Свердловский, д. 38 ИНН 7432013916 Телефон/факс: (351) 211-60-61; (351) 242-01-42 www.chiz.ru; chiz@chiz.ru |
«Челябинский инструментальный завод» (ООО НПП «ЧИЗ»), г. Челябинск | ||||||
|
3. |
Индикаторы |
ИЧ и ИЧЦ |
64188-16 |
Общество с ограниченной ответственностью НаучноПроизводственное Предприятие «Челябинский инструментальны й завод» (ООО НПП «ЧИЗ») ИНН 7432013916 Адрес: 454008, Россия, г. Челябинск, Свердловский тракт, 38 Телефон/факс: (351) 211-60-61 E-mail: chiz@chiz.ru |
Общество с ограниченной ответственностью НаучноПроизводственное Предприятие «Челябинский инструментальный завод» (ООО НПП «ЧИЗ») ИНН 7432013916 Адрес: 454008, Челябинская обл., г.о. Челябинский, г. Челябинск, тракт Свердловский, д. 38 Телефон/факс: (351) 211-60-61 E-mail: chiz@chiz.ru |
Общество с ограниченной ответственностью НаучноПроизводственное Предприятие «Челябинский инструментальный завод» (ООО НПП «ЧИЗ»), г. Челябинск |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
04
от «
1894
Лист № 1 Регистрационный № 64188-16 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Индикаторы ИЧ и ИЧЦ Назначение средства измеренийИндикаторы ИЧ и ИЧЦ (далее - ИЧ и ИЧЦ) предназначены для измерения размеров и контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Описание средства измеренийИндикаторы ИЧ и ИЧЦ представляют собой цилиндрический корпус со встроенным передаточным механизмом, круговой шкалой внутри ободка (или электронно-цифровым табло для индикаторов ИЧЦ) и двумя втулками, расположенными в диаметральной плоскости корпуса, служащими направляющими для измерительного стержня, который передает измеряемое значение параметра стрелке (электронно-цифровое табло для индикаторов ИЧЦ). Принцип действия индикаторов основан на преобразовании линейного перемещения наконечника в соответственное перемещение стрелок циферблата (или изменению значения на электронно-цифровом табло для индикаторов ИЧЦ), по положению стрелки относительно шкалы производится измерения величины измеряемого параметра (или по электронно-цифровым табло в случае с ИЧЦ). Совмещение стрелки с любым делением шкалы (настройка на нуль) производится посредством ободка, для ИЧЦ посредством нажатия на клавишу «Zero». Нижняя втулка(гильза) служит присоединительным элементом для установки ИЧ и ИЧЦ на стойку, штатив. Крепление ИЧ и ИЧЦ так же может осуществляться за ушко.
Индикаторы используются в комплекте с дополнительной технологической оснасткой -стойкой, штативом.
Внешний вид ИЧ и ИЧЦ представлен на рисунках 1, 2.

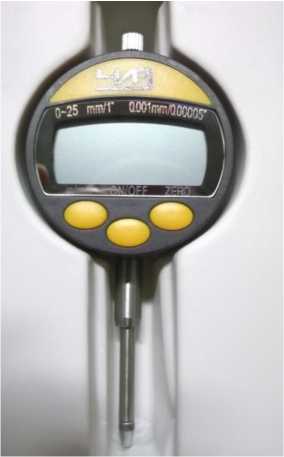

Рисунок 2 - Индикатор ИЧЦ

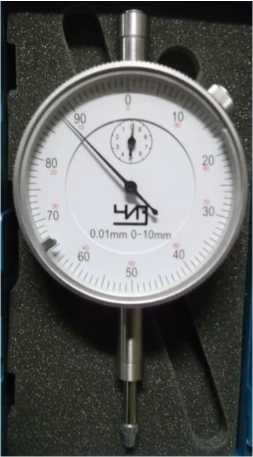

Рисунок 1 - Индикатор ИЧ
Метрологические и технические характеристикиТаблица 1 - Метрологические и технические характеристики
|
Обозна чение |
Диапазон измерен ий, мм |
Цена деления (дискретность отсчета), мм |
Наибольшая разность погрешностей индикатора |
Наи- больше е измери тельное усилие, Н |
Колебание измерительного усилия, Н |
Размах показаний, мкм | |||
|
на любом участке диапазона измерени я, мм |
на всем диапазо не измерен ий А, мкм | ||||||||
|
при прямом или обратном ходе |
при изменении направления движения измерительн ого стержня | ||||||||
|
А 0,1 |
А 1 | ||||||||
|
1 |
2 |
3 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
ИЧ-2 |
0-2 |
0,01 |
4 |
8 |
10 |
1,5 |
0,4 |
0,5 |
3 |
|
ИЧ-2 |
0-2 |
0,01 |
6 |
10 |
12 |
1,5 |
0,4 |
0,5 |
3 |
|
ИЧ-3 |
0-3 |
0,01 |
4 |
8 |
10 |
1,5 |
0,4 |
0,5 |
3 |
|
ИЧ-3 |
0-3 |
0,01 |
6 |
10 |
15 |
1,5 |
0,4 |
0,5 |
3 |
|
ИЧ-5 |
0-5 |
0,01 |
4 |
8 |
12 |
1,5 |
0,6 |
0,5 |
3 |
|
ИЧ-5 |
0-5 |
0,01 |
6 |
10 |
16 |
1,5 |
0,6 |
0,5 |
3 |
|
ИЧ-10 |
0-10 |
0,01 |
4 |
8 |
15 |
1,5 |
0,6 |
0,5 |
3 |
|
ИЧ-10 |
0-10 |
0,01 |
6 |
10 |
20 |
1,5 |
0,6 |
0,5 |
3 |
|
ИЧ-25 |
0-25 |
0,01 |
4 |
8 |
22 |
3,0 |
1,8 |
1,0 |
5 |
|
ИЧ-25 |
0-25 |
0,01 |
6 |
10 |
30 |
3,0 |
1,8 |
1,0 |
6 |
|
ИЧ-50 |
0-50 |
0,01 |
10 |
15 |
40 |
5,0 |
1,8 |
1,2 |
6 |
|
ИЧ-100 |
0-100 |
0,01 |
15 |
20 |
50 |
5,0 |
2,0 |
1,2 |
6 |
|
ИЧ-1 0,001 |
0-1 |
0,001 |
- |
- |
5 |
3,0 |
2,0 |
- |
3 |
|
ИЧ-2 0,002 |
0-2 |
0,002 |
- |
- |
5 |
3,0 |
2,0 |
- |
3 |
|
ИЧЦ 10 0,01 |
0-10 |
0,01 |
- |
- |
30 |
1,5 |
0,6 |
- |
10 |
|
ИЧЦ 10 0,005 |
0-10 |
0,005 |
- |
- |
25 |
1,5 |
0,6 |
- |
10 |
|
ИЧЦ 10 0,002 |
0-10 |
0,002 |
- |
- |
10 |
1,5 |
0,6 |
- |
4 |
Продолжение таблицы 1
|
1 |
2 |
3 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
ИЧЦ 10 0,001 |
0-10 |
0,001 |
- |
- |
10 |
1,5 |
0,6 |
- |
3 |
|
ИЧЦ 12,5 0,01 |
0-12,5 |
0,01 |
- |
- |
30 |
2,0 |
0,9 |
- |
10 |
|
ИЧЦ 12,5 0,005 |
0-12,5 |
0,005 |
- |
- |
25 |
2,0 |
0,9 |
- |
10 |
|
ИЧЦ 12,5 0,002 |
0-12,5 |
0,002 |
- |
- |
10 |
2,0 |
0,9 |
- |
4 |
|
ИЧЦ 12,5 0,001 |
0-12,5 |
0,001 |
- |
- |
10 |
2,0 |
0,9 |
- |
3 |
|
ИЧЦ 25 0,01 |
0-25 |
0,01 |
- |
- |
30 |
3,0 |
1,6 |
- |
10 |
|
ИЧЦ 25 0,005 |
0-25 |
0,005 |
- |
- |
25 |
3,0 |
1,6 |
- |
10 |
|
ИЧЦ 25 0,002 |
0-25 |
0,002 |
- |
- |
16 |
3,0 |
1,6 |
- |
4 |
|
ИЧЦ 25 0,001 |
0-25 |
0,001 |
- |
- |
15 |
3,0 |
1,6 |
- |
3 |
|
ИЧЦ 50 0,01 |
0-50 |
0,01 |
- |
- |
40 |
5,0 |
1,8 |
- |
10 |
|
ИЧЦ 50 0,005 |
0-50 |
0,005 |
- |
- |
35 |
5,0 |
1,8 |
- |
10 |
|
ИЧЦ 50 0,002 |
0-50 |
0,002 |
- |
- |
30 |
5,0 |
1,8 |
- |
4 |
|
ИЧЦ 50 0,001 |
0-50 |
0,001 |
- |
- |
30 |
5,0 |
1,8 |
- |
3 |
Примечание - под Д 0,1, Л 1 понимают алгебраическую разность ординат самой высокой и самой низкой точек кривой погрешности индикатора в пределах любого участка длиной соответственно 0,1 мм и 1 мм диапазона измерений при прямом или обратном ходе измерительного стержня.
Таблица 2 - Технические характеристики
|
Обозначение |
Габаритные размеры, мм, не более |
Масса, кг, не более |
Диаметр присоединтельной гильзы, мм |
Отклонение от цилиндричности, мкм |
|
1 |
2 |
3 |
4 |
5 |
|
ИЧ-2 |
120x60x50 |
0,150 |
g -0,015 |
8 |
|
ИЧ-3 |
120x60x50 |
0,150 |
g -0,015 |
8 |
|
ИЧ-5 |
120x60x50 |
0,150 |
8 -0,015 |
8 |
|
ИЧ-10 |
120x60x50 |
0,150 |
8 -0,015 |
8 |
|
ИЧ-25 |
200x100x50 |
0,250 |
8 -0,015 |
8 |
|
ИЧ-50 |
200x100x50 |
0,300 |
8 -0,015 |
8 |
|
ИЧ-100 |
250x100x50 |
0,400 |
8 -0,015 |
8 |
|
ИЧ-1 0,001 |
120x60x50 |
0,250 |
8 -0,015 |
8 |
|
ИЧ-2 0,002 |
120x60x50 |
0,250 |
8 -0,015 |
8 |
|
ИЧЦ 10 0,01 |
120x60x50 |
0,200 |
8 -0,015 |
8 |
|
ИЧЦ 10 0,005 |
120x60x50 |
0,200 |
8 -0,015 |
8 |
|
ИЧЦ 10 0,002 |
120x60x50 |
0,200 |
8 -0,015 |
8 |
|
ИЧЦ 10 0,001 |
120x60x50 |
0,200 |
8 -0,015 |
8 |
|
ИЧЦ 12,5 0,01 |
120x60x50 |
0,200 |
8 -0,015 |
8 |
|
ИЧЦ 12,5 0,005 |
120x60x50 |
0,200 |
8 -0,015 |
8 |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
|
ИЧЦ 12,5 0,002 |
120x60x50 |
0,200 |
g -0,015 |
8 |
|
ИЧЦ 12,5 0,001 |
120x60x50 |
0,200 |
g -0,015 |
8 |
|
ИЧЦ 25 0,01 |
200x100x50 |
0,200 |
8 -0,015 |
8 |
|
ИЧЦ 25 0,005 |
200x100x50 |
0,200 |
8 -0,015 |
8 |
|
ИЧЦ 25 0,002 |
200x100x50 |
0,200 |
8 -0,015 |
8 |
|
ИЧЦ 25 0,001 |
200x100x50 |
0,200 |
8 -0,015 |
8 |
|
ИЧЦ 50 0,01 |
200x100x50 |
0,250 |
8 -0,015 |
8 |
|
ИЧЦ 50 0,005 |
200x100x50 |
0,250 |
8 -0,015 |
8 |
|
ИЧЦ 50 0,002 |
200x100x50 |
0,250 |
8 -0,015 |
8 |
|
ИЧЦ 50 0,001 |
200x100x50 |
0,250 |
8 -0,015 |
8 |
Условия эксплуатации:
-
- Температура окружающей среды плюс (20±5) °С
-
- Относительная влажность воздуха не более 80 % при температуре плюс 20 °С
наносится типографским способом на титульный лист паспорта.
Комплектность средства измеренийаблица 3
|
Наименование |
Количество |
|
Индикатор |
1 |
|
Футляр |
1 |
|
Паспорт |
1 |
|
МП-014-05-2016 «Индикаторы ИЧ и ИЧЦ. Методика поверки». |
1 |
содержатся в документе «Индикатор ИЧ с ценой деления 0,001; 0,002 мм
ТУ.3942-017-74229882-2014» Паспорт; «Индикатор ИЧЦ ТУ.3942-017-74229882-2014» Паспорт; «Индикатор ИЧ с ценой деления 0,01 мм ТУ.3942-017-74229882-2014» Паспорт.
Нормативные и технические документы, устанавливающие требования к индикаторам ИЧ и ИЧЦГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от Г10-9 до 50 мм и длин волн в диапазоне от 0,2 до 50 мкм
ТУ 3942- 017-74229882-2014 «Индикаторы. Технические условия»
ИзготовительОбщество с ограниченной ответственностью Научно-Производственное Предприятие «Челябинский инструментальный завод»
(ООО НПП «ЧИЗ»)
ИНН 7432013916
Адрес: 454008, Челябинская обл., г.о. Челябинский, г. Челябинск, тракт Свердловский, д. 38
Телефон/факс: (351) 211-60-61
E-mail: chiz@chiz.ru
Испытательный центрФБУ «Челябинский ЦСМ»
Адрес:454048, Россия, г. Челябинск, ул. Энгельса, 101 Телефон/факс (351) 2320401
Е-mail: stand@ chelcsm.ru
испытаний средств
Аттестат аккредитации ФБУ «Челябинский ЦСМ» по проведению измерений в целях утверждения типа № RA.RU.311280 от 11.08.2015 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
04
от «
1894
Лист № 1 Регистрационный № 64498-16 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Нутромеры индикаторные НИ, НИ-ПТ, НИ Ц и НИ Ц-ПТ Назначение средства измеренийНутромеры индикаторные НИ, НИ-ПТ, НИ Ц и НИ Ц-ПТ (далее - нутромеры) предназначены для измерений диаметров отверстий и внутренних линейных размеров относительным методом.
Описание средства измеренийМеханизм нутромера представляет собой сочетание клиновой передачи и отсчетного устройства. Нутромер имеет сменные измерительные стержни, которые ввинчиваются или свободно входят в гнездо тройника и затем закрепляются контргайкой. Измерительная головка жестко крепится к ручке прибора. Нутромер имеет центрирующий мостик (возможна модификация нутромера с диапазоном измерений 6 - 10 мм без центрирующего мостика), облегчающий совмещение линии измерения с диаметром в плоскости, перпендикулярной к оси отверстия. Центрирующий мостик расположен перпендикулярно к ней и симметрично по отношению к линии измерения. При измерении он имеет две точки опоры по хорде около одного из измерительных стержней.
Каждый типоразмер нутромера имеет различную длину штанги и, соответственно, разную наибольшую глубину измерения, причем эта глубина возрастает с увеличением измеряемых диаметров.
Настройка на требуемый номинальный размер производится с помощью микрометра, либо по блоку плоскопараллельных концевых мер длины с боковиками, либо по установочному кольцу.
Модели нутромеров:
НИ - нутромеры индикаторные с ценой деления отсчетного устройства 0,01 мм;
НИ-ПТ - нутромеры индикаторные с ценой деления отсчетного устройства 0,001 мм и 0,002 мм;
НИ Ц - нутромеры индикаторные с электронным цифровым отсчетным устройством с шагом дискретности 0,01 мм;
НИ Ц-ПТ - нутромеры индикаторные с электронным цифровым отсчетным устройством с шагом дискретности 0,001; 0,002; 0,005 мм.
Внешний вид нутромеров представлен на рисунке 1.

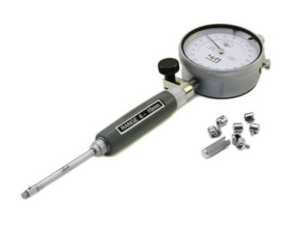

а) нутромер модели НИ

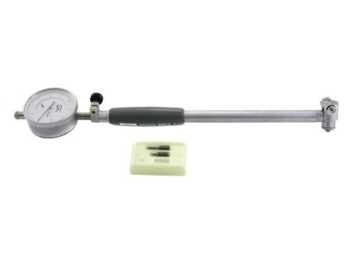

б) нутромер модели НИ-ПТ

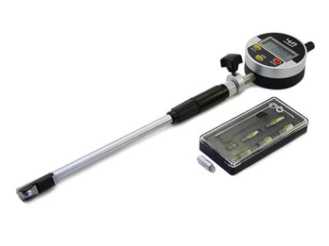

в) нутромер модели НИ Ц, НИ Ц-ПТ
Рисунок 1 - Внешний вид нутромеров
Метрологические и технические характеристики приведены в таблицах 1-5.
Таблица 1 - Диапазоны измерений, наибольшая глубина измерений, измерительное усилие нутромера, измерительное усилие центрирующего мостика, наименьшее перемещение измерительного стержня, габаритные размеры и масса нутромеров НИ, НИ Ц, НИ-ПТ, НИ Ц-ПТ
|
Основные параметры |
Тип нутромера |
Диапазон измерений, мм | ||||||
|
6-10 |
10-18 |
18-50 18-35 35-50 |
50-100 |
100 160 50-160 |
160-250 |
250 450 | ||
|
Наибольшая глубина измерений, мм, не менее |
НИ, НИ Ц |
60; 100 |
130 |
150 |
200 |
а л л |
400 |
500 |
|
НИ-ПТ НИ Ц-ПТ |
30 |
100 |
150 |
300 |
300 |
- | ||
|
Измерительное усилие нутромера, Н, |
НИ НИ Ц |
2,5-4,5 |
4,0-7,0 |
4,0-9,0 | ||||
|
Измерительное усилие нутромера, Н, не более |
НИ-ПТ НИ Ц-ПТ |
3,5 |
4,0 |
4,5 |
7,0 |
9,0 |
- | |
|
Измерительное усилие центрирующего мостика, Н |
НИ НИ Ц |
5,0-8,5 |
7,5 12,0 |
7,5-16,0 | ||||
|
НИ-ПТ НИ Ц-ПТ |
- |
4,2-6,0 |
9,5-16,0 |
- | ||||
|
Наименьшее перемещение измерительного стержня, мм |
НИ НИ Ц |
0,6 |
0,8 |
1,5 |
1,8 | |||
|
НИ-ПТ НИ Ц-ПТ |
- |
0,7 |
1,0 |
- | ||||
|
Габаритные размеры, мм, не более: |
НИ НИ Ц НИ-ПТ НИ Ц-ПТ |
250х60х40 |
350х60х50 |
400х 60х100 |
500х60х 160 |
600х 100х250 |
700х 100х450 | |
|
Масса, кг, не более |
НИ НИ Ц НИ-ПТ НИ Ц-ПТ |
0,250 |
0,350 |
0,500 |
0,800 |
1,000 |
1,200 | |
Таблица 2 - Цена деления отсчетного устройства и пределы допускаемой абсолютной погрешности нутромеров НИ
|
Нутромеры Н |
И | |||||||||||
|
Диапазон измерений, мм |
6-10 |
10 18 |
18 50 |
18 35 |
35 50 |
50 100 |
50 160 |
100 160 |
160 250 |
250 450 | ||
|
Цена деления отсчетного устройства, мм |
0,01 | |||||||||||
|
Пределы допускаемой абсолютной погрешности*, мм |
на любом участке диапазона измерений 0,1 мм |
Кл. 1 |
±0,005 |
±0,006 |
- | |||||||
|
Кл. 2 |
±0,008 |
±0,009 | ||||||||||
|
при перемещении измерительног о стержня на величину нормируемого наименьшего значения |
Кл. 1 |
±0,008 |
±0,012 |
±0,015 |
- | |||||||
|
Кл. 2 |
±0,012 |
±0,015 |
±0,018 |
±0,022 | ||||||||
Таблица 3 - Цена деления отсчетного устройства и пределы допускаемой абсолютной погрешности нутромеров модели НИ-ПТ
|
Нутромеры НИ-ПТ | |||||||||
|
Диапазон измерений, мм |
6-10 |
10-18 |
18-50 |
18-35 |
35-50 |
50-100 |
50-160 |
100-160 |
160-250 |
|
Цена деления отсчетного устройства, мм |
0,001; 0,002 | ||||||||
|
Пределы допускаемой абсолютной погрешности*, мкм, для нутромеров с диапазоном измерения до 10 мм - на любом участке длиной 0,05мм, св.10 мм-0,1 мм от нулевого штриха |
±3,5 |
±4,0 | |||||||
Таблица 4 - Цена деления отсчетного устройства и пределы допускаемой абсолютной погрешности нутромеров модели НИ Ц
|
Нутромеры НИ Ц | ||||||||||
|
Диапазон измерений, мм |
6-10 |
10-18 |
18-50 |
18-35 |
35-50 |
50-100 |
50-160 |
100-160 |
160-250 |
250-450 |
|
Цена деления отсчетного устройства, мм |
0,01 | |||||||||
|
Пределы допускаемой абсолютной погрешности*, мм |
±0,02 |
±0,03 | ||||||||
Таблица 5 - Цена деления отсчетного устройства и пределы допускаемой абсолютной погрешности нутромеров модели НИ Ц-ПТ
|
Нутромеры НИ Ц-ПТ | ||||||||||
|
Диапазон измерений, мм |
6-10 |
10-18 |
18-50 |
18-35 |
35-50 |
50-100 |
50-160 |
100-160 |
160-250 | |
|
Пределы |
0,001 |
±0,003 |
±0,006 |
±0,008 | ||||||
|
допускаемой абсолютной |
0,002 |
±0,006 |
±0,008 |
±0,010 | ||||||
|
погрешности*, мм, для нутромеров с шагом дискретности, мм: |
0,005 |
±0,015 |
±0,020 | |||||||
* За абсолютную погрешность принимают сумму наибольших абсолютных значений положительных и отрицательных показаний на любом поверяемом участке диапазона измерений.
Абсолютная погрешность, вносимая неточным расположением центрирующего мостика, при вертикальном расположении нутромера (погрешность центрирования), не превышает 1/3 цены деления шкалы индикатора для нутромера НИ, одного шага дискретности отсчета для НИ Ц, НИ Ц-ПТ и 2 мкм для НИ-ПТ.
Условия эксплуатации:
-
- Температура окружающей среды плюс (20±5) °С
-
- Относительная влажность воздуха не более 80 % при температуре плюс 20 °С
Знак утверждения типа наносится на паспорт нутромеров типографским методом.
Комплектность средства измеренийВ комплект поставки входят:
-
- нутромер;
-
- измерительная головка;
-
- набор сменных измерительных стержней;
-
- инструмент для крепления и регулирования измерительных стержней;
-
- футляр;
-
- паспорт;
-
- методика поверки.
Сведения о методиках (методах) измерений приведены в паспорте нутромеров индикаторных НИ, НИ-ПТ, НИ Ц и НИ Ц-ПТ.
Нормативные и технические документы, устанавливающие требования к нутромерам индикаторным НИ, НИ-ПТ, НИ Ц и НИ Ц-ПТГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 50 мм и длин волн в диапазоне от 0,2 до 50 мкм
ТУ 3942-011-74229882-2013 «Нутромеры индикаторные с ценой деления 0,01; 0,001; 0,002 мм и шагом дискретности 0,01; 0,001; 0,002; 0,005 мм»
ИзготовительОбщество с ограниченной ответственностью Научно-Производственное Предприятие «Челябинский инструментальный завод»
(ООО НПП «ЧИЗ»)
Адрес: 454008, Челябинская обл., г.о. Челябинский, г. Челябинск, тракт Свердловский, д. 38
ИНН 7432013916
Телефон/факс: (351) 211-60-61; (351) 242-01-42
Испытательный центрФБУ «Челябинский ЦСМ»
Адрес: 454048, г. Челябинск, ул. Энгельса, д.101
Тел./факс (351) 232-04-01
Е-mail: stand@chel.surnet.ru
Аттестат аккредитации ФБУ «Челябинский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311280 от 11.08.2015 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
04
от «
1894
Лист № 1
Всего листов 3
Регистрационный № 66266-16
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Линейки измерительные металлические Назначение средства измеренийЛинейки измерительные металлические (далее - линейки) предназначены для абсолютных измерений линейных размеров путем непосредственного сравнения со шкалой.
Описание средства измеренийЛинейки измерительные представляют собой металлическую ленту, на которой нанесены одна или две шкалы в виде штрихов через 1 мм. Каждый сантиметровый штрих шкалы линеек имеет числовое обозначение, указывающее расстояние в сантиметрах до этого штриха от начала шкалы.
Линейки изготавливаются:
-
- с двумя шкалами;
-
- с одной шкалой.

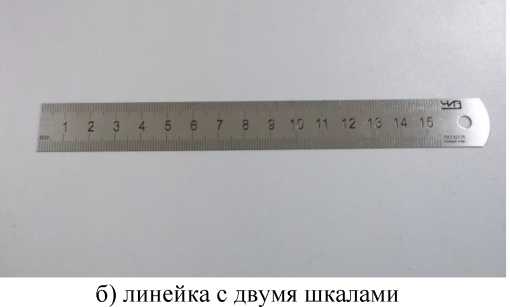

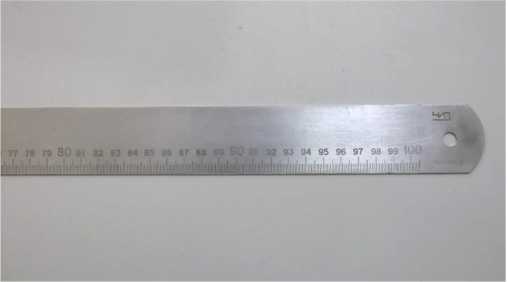

Внешний вид линеек представлен на рисунке 1.
а) линейка с одной шкалой
Рисунок 1 - Внешний вид линеек
Пломбирование линеек не предусмотрено.
Программное обеспечение отсутствует.
Лист № 2
Всего листов 3 Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы измерений линеек, мм |
150; 300; 500; 1000; 1500; 2000; 3000. |
|
Допускаемое отклонение от номинальных значений длины шкалы и расстояния между любым штрихом и началом или концом шкалы, мм: - до 300 мм включ. |
±0,10 |
|
- св. 300 до 500 мм включ. |
±0,15 |
|
- св. 500 до 1000 мм включ. |
±0,20 |
|
- св. 1000 до 1500 мм включ. |
±0,25 |
|
- св. 1500 до 2000 мм включ. |
±0,30 |
|
- св. 2000 до 3000 мм включ. |
±0,60 |
|
Допускаемое отклонение от номинальных значений длин сантиметровых делений шкалы, мм |
±0,10 |
|
Допускаемое отклонение от номинальных значений длин миллиметровых делений шкалы, мм |
±0,05 |
|
Допускаемое отклонение от прямолинейности торцовой грани, мм, для линеек с пределами измерений: - 150; 300 и 500 мм |
0,04 |
|
- 1000 мм и более |
0,08 |
|
Допускаемое отклонение от перпендикулярности торцовой грани к продольному ребру, минут |
±10 |
|
Допускаемый просвет между плоскостью линейки и поверочной плитой, не более, мм, для линеек с длиной шкалы 150; 300 и 500 мм |
0,5 |
|
1000 мм |
0,7 |
|
свыше 1000 мм |
1 |
|
Шероховатость торцовых граней, Ra, мкм |
2,5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Климатические условия применения: - рабочий диапазон температур окружающего воздуха, °С |
от -10 до +40 |
|
- относительная влажность воздуха, при температуре 25 °С, % |
от 0 до 98 |
|
Габаритные размеры (длинна х ширина х высота), не более, мм, для линеек с пределом измерения: 150 мм |
175х22х1 |
|
300 мм |
325х22х1 |
|
500 мм |
525х22х1 |
|
1000 мм |
1040х40х2 |
|
1500 мм |
1550х40х2 |
|
2000 мм |
2050х40х2 |
|
3000 мм |
3050х40х2 |
Лист № 3
Всего листов 3
|
Наименование характеристики |
Значение |
|
Масса, не более, кг, для линеек с пределом измерения: | |
|
150 мм |
0,020 |
|
300 мм |
0,030 |
|
500 мм |
0,050 |
|
1000 мм |
0,250 |
|
1500 мм |
0,400 |
|
2000 мм |
0,500 |
|
3000 мм |
0,750 |
наносится на паспорт линеек типографским методом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Линейка |
1 шт. | |
|
Паспорт |
1 экз. |
приведены в паспорте на линейки измерительные металлические.
Нормативные документы, устанавливающие требования к линейкам измерительным металлическимГОСТ 427-75 «Линейки измерительные металлические. Технические условия»
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм»
ИзготовительОбщество с ограниченной ответственностью Научно-Производственное Предприятие «Челябинский инструментальный завод»
(ООО НПП «ЧИЗ»)
Адрес: 454008, Челябинская обл., г.о. Челябинский, г. Челябинск, тракт Свердловский, д. 38
ИНН 7432013916
Телефон/факс: (351) 211-60-61; (351) 242-01-42
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области»
(ФБУ «Челябинский ЦСМ»)
Адрес: 454048, г.Челябинск, ул. Энгельса, д.101 Тел./факс (351) 232-04-01
E-mail: stand@chelcsm.ru
Аттестат аккредитации ФБУ «Челябинский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311280 от 16.11.2015 г.
