№1830 от 28.08.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 707788
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 1830 от 28.08.2025
V
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
28 августа 2025 г.
1830
Москва
О внесении изменений в сведения об утвержденном типе
средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений об изготовителе (правообладателе) утвержденного
типа средства измерений, согласно приложению, к настоящему приказу.
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе
средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления
содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
4. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Заместитель руководителя
Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026
Е.Р. Лазаренко
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ » _вгуст_ 2025 г. № _830
Лист № 1 Регистрационный № 83464-21 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Усилители заряда РШ2731Э85 Назначение средства измеренийУсилители заряда РШ2731Э85 (далее - усилители) предназначены для преобразований сигнала с пьезоэлектрических виброизмерительных преобразователей (заряда, пропорционального виброускорению) в напряжение переменного тока.
Описание средства измеренийПринцип действия усилителей основан на преобразовании сигнала с пьезоэлектрических виброизмерительных преобразователей в низкоимпедансный сигнал напряжения переменного тока.
Усилители преобразуют заряд, поступающий с виброизмерительных преобразователей, в напряжение переменного тока, пропорциональное входному заряду, и имеют коэффициенты передачи (усиления) от 0,01 мВ/пКл до 250 мВ/пКл.
Усилители допускается использовать с пьезоэлектрическими виброизмерительными преобразователями различных типов.
Усилители имеют 1 измерительный канал, который имеет в своём составе переключаемые аналоговые фильтры верхних частот (далее - ФВЧ) со значениями частот среза 0,1; 1; 10 Гц и фильтры нижних частот (далее - ФНЧ) со значениями частот среза 0,1; 0,3; 1; 3; 10; 30; 100 кГц.
Связь с персональной электронно-вычислительной машиной (далее - ПЭВМ) осуществляется через кабель RS-232.
На корпусе усилителей располагаются следующие типы разъемов, кабелей и проводов:
-
- входной разъем типа BNC-BJ;
-
- кабель РК-50-2-11 (выходной сигнал);
-
- разъем для подключения к СОМ порту ПЭВМ типа DB-9F;
-
- двухжильный питающий провод для подключения блока питания.
Конструктивно усилители выполнены в металлическом корпусе, на передней панели располагается цифровой дисплей, светодиодные индикаторы и джойстик для управления усилителем в ручном режиме.
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.
Нанесение знака поверки на усилители в обязательном порядке не предусмотрено. Пломбирование усилителей не предусмотрено.

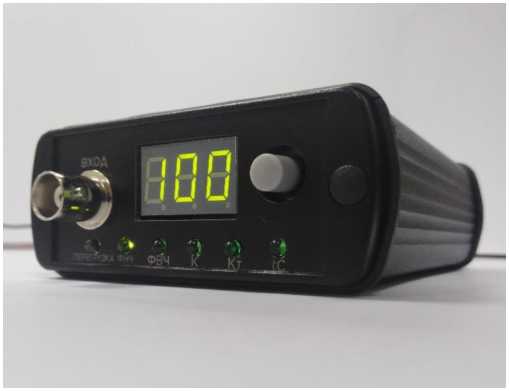

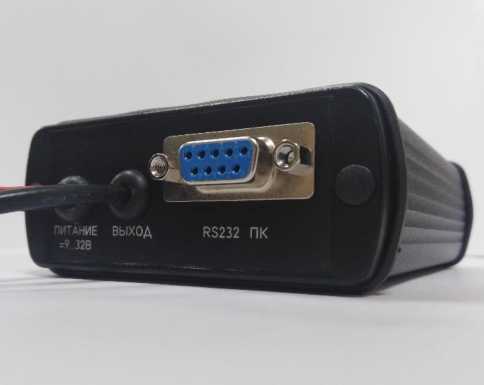

Общий вид усилителей представлен на рисунке 1.
Рисунок 1 - Общий вид усилителей
Программное обеспечениеПрограммное обеспечение (далее - ПО) усилителей состоит из встроенного и управляющего ПО.
Встроенное программное обеспечение является метрологически значимым и находится во внутренней памяти микроконтроллера. Метрологические характеристики усилителей нормированы с учетом влияния встроенного ПО.
Управляющее программное обеспечение «RSH2731 Commander» является метрологически не значимым и предназначено для переключения коэффициентов преобразования, полос частот фильтров, а также для задания режимов работы усилителей. Задание режимов работы усилителей возможно как при помощи программного обеспечения «RSH2731 Commander», так и вручную с панели управления. Установленные параметры сохраняются в энергонезависимой памяти усилителей и сохраняются при выключении.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО усилителей приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение | |
|
Встроенное |
Управляющее | |
|
Идентификационное наименование ПО |
RSH2731V8A |
RSH2731 Commander |
|
Номер версии (идентификационный номер ПО), не ниже |
V8A |
2.1 |
|
Цифровой идентификатор ПО |
CRC=0 |
76c1cc6914b38dfab7 e5121dcf284cf846ec5 c6c9729bb174af04ce 1be53080d |
Лист № 3
Всего листов 5 Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон амплитудных значений выходного сигнала напряжения переменного тока, В |
от -10 до +10 |
|
Диапазоны установки коэффициента передачи (усиления), мВ/пКл |
от 0,01 до 9,99 от 10,0 до 99,9 от 100 до 250 |
|
Шаг изменения коэффициента передачи (усиления) в диапазоне, мВ/пКл:
|
0,01 0,1 1 |
|
Пределы допускаемой приведенной (к верхней границе диапазона установки) основной погрешности установки коэффициента передачи (усиления) усилителей, % |
±0,3 |
|
Пределы допускаемой приведенной (к верхней границе диапазона установки) дополнительной погрешности установки коэффициента передачи (усиления) усилителей при изменении температуры окружающего воздуха в диапазоне от +5 до +18 не включ. и св. +28 до +85 °C, % |
±0,2 |
|
Пределы допускаемой приведенной (к верхней границе диапазона установки) дополнительной погрешности установки коэффициента передачи (усиления) усилителей при влиянии среднего квадратического значения сложного гармонического сигнала с коэффициентом амплитуды 5, % |
±0,2 |
|
Неравномерность амплитудно-частотной характеристики измерительного канала усилителей в диапазонах частот, %:
|
±0,3 ±0,5 ±2,0 |
|
Нормальные условия измерений:
|
от +18 до +28 от 30 до 80 от 84,0 до 106,7 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное значение входного заряда (амплитудное значение), пКл |
2404 |
|
Отклонение установки коэффициента передачи (усиления) усилителей (при значении 1 мВ/пКл) на частоте 1 кГц до уровня -80 дБ, % |
±0,3 |
|
Выходное сопротивление, Ом, не более |
50 |
|
Частоты среза переключаемых ФВЧ по уровню -2 дБ, Гц |
0,1; 1; 10 |
|
Частоты среза переключаемых ФНЧ по уровню -2 дБ, кГц |
0,1; 0,3; 1; 3; 10; 30; 100* |
|
Коэффициент гармоник на частоте 1 кГц, %, не более |
0,1 |
|
Среднеквадратическое значение шума в полосе частот от 1 до 30 •Ю3 Гц, приведенное к входу, фКл |
50 |
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 9 до 32 |
|
Потребляемая мощность, В •А, при питании от источника постоянного напряжения, не более |
3 |
|
Время установления рабочего режима, мин, не более |
5 |
|
Габаритные размеры (высотахдлинахглубина), мм, не более |
36х86х133 |
|
Масса, кг, не более |
0,45 |
|
Рабочие условия измерений:
|
от +5 до +85 90 от 84,0 до 106,7 |
|
Средняя наработка на отказ, ч |
3000 |
|
Средний срок службы, лет |
5 |
|
* в режиме 100 кГц - переключаемые фильтры выключены, затухание не более 2 дБ. | |
наносится на титульный лист формуляра и руководства по эксплуатации типографским способом и на лицевую панель усилителя любым технологическим способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Усилитель заряда РШ2731Э85 |
РДФК.411529.003 |
1 шт. |
|
Адаптер питания* |
DR-75-24 |
1 шт. (на 10 изделий) |
|
Кабель RS-232 |
RS-232 DB9-DB9 |
1 шт. |
|
Ответная часть для входного разъема* |
BNC-C58P |
1 шт. |
|
Диск CD-ROM с программным обеспечением «RSH2731 Commander»* |
CD-R 700MB 52х CB/100 43411 Extra Project |
1 шт. (на всю поставляемую партию) |
|
Руководство по эксплуатации |
РДФК.411529.003 РЭ |
1 экз. |
|
Формуляр |
РДФК.411529.003 ФО |
1 экз. |
|
* Возможно применение других комплектующих с аналогичными техническими параметрами. | ||
приведены в разделе 4.5 «Устройство и работа усилителя» руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»
ТУ 26.51.66-001-39518457-2021 (РДФК.411529.003 ТУ) «Усилители заряда РШ2731Э85. Технические условия»
ПравообладательОбщество с ограниченной ответственностью «Руднев-Шиляев»
(ООО «Руднев-Шиляев»)
ИНН 7743301522
Юридический адрес: 127299, г. Москва, вн.тер.г. муниципальный округ Войковский, ул. Космонавта Волкова, д. 12, помещ. 1/1
ИзготовительОбщество с ограниченной ответственностью «Руднев-Шиляев»
(ООО «Руднев-Шиляев»)
ИНН 7743301522
Адрес: 127299, г. Москва, вн.тер.г. муниципальный округ Войковский, ул. Космонавта Волкова, д. 12, помещ. 1/1
Испытательный центрОбщество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»
(ООО «ИЦРМ»)
Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от « __ » <______ 2025 г. № 1830
Сведения
об утвержденном типе средства измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Усилители заряда |
РШ2731Э85 |
83464-21 |
Общество с ограниченной ответственностью «Руднев-Шиляев» (ООО «Руднев-Шиляев»), адрес деятельности: 125130, г. Москва, ул. Клары Цеткин, д. 33, корп. 35, эт. 2, помещ. VI комн. 9Г, место нахождения и адрес юридического лица: 125130, г. Москва, ул. Клары Цеткин, д. 33, корп. 35, эт. 2, помещ. VI комн. 9Г |
Общество с ограниченной ответственностью «Руднев-Шиляев» (ООО «Руднев-Шиляев») ИНН 7743301522 Адрес: 127299, г. Москва, вн.тер.г. муниципальный округ Войковский, ул. Космонавта Волкова, д. 12, помещ. 1/1 |
Общество с ограниченной ответственностью «Руднев-Шиляев» (ООО «Руднев-Шиляев»), ИНН 7743301522, юридический адрес: 125130, г. Москва, ул. Клары Цеткин, д. 33, корп. 35, эт. 2, помещ. VI комн. 9Г |
Общество с ограниченной ответственностью «Руднев-Шиляев» (ООО «Руднев-Шиляев») ИНН 7743301522 Юридический адрес: 127299, г. Москва, вн.тер.г. муниципальный округ Войковский, ул. Космонавта Волкова, д. 12, помещ. 1/1 |
Общество с ограниченной ответственностью «Руднев-Шиляев» (ООО «Руднев-Шиляев»), г. Москва |
