№1616 от 08.08.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 702030
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 1616 от 08.08.2025
ЛШШ1СТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
1616
08 августа 2025 г.
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Z \
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому
Заместитель руководителя
регулированию и метрологии
Е.Р. Лазаренко
Сертификат: 7B1801563EA497F787EAF40A918A8D6F
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 19.05.2025 до 12.08.2026
ч
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
от « аа »
и метрологии
августа 2025 Г. №
Сведения
об утвержденном типе средства измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
№ п/п
Наименование типа
Уровнемеры микроволновые
Обозначение типа
СЕНС УМВ
Заводской номер
4 52949, 52950
Регистрационный номер в ФИФ
Правообладатель
Отменяемая методика поверки
Действие методики поверки сохраняется
Устанавливаемая методика поверки
Добавляе мый изготови тель
Интервал между поверками
5
87642-22
10
11
Общество с ограниченно й
ответственно
стью
Научно-производстве нное
предприятие «СЕНСОР» (ООО НПП «СЕНСОР»), Пензенская обл., г. Заречный
7
изменением № 2
МП 208-0472022 с
1 год для уровнемеров с пределами допускаемой абсолютной
погрешности измерений уровня < ±3 мм, 3 года для уровнемеров с пределами допускаемой абсолютной
погрешности измерений уровня свыше ±3 мм и для уровнемеров, работающих
Дата утверждения акта испытаний
12 05.05. 2025
Заявитель
13
Общество с ограниченно й
ответственно
стью
Научно-производстве нное
предприятие «СЕНСОР» (ООО НПП «СЕНСОР»), Пензенская обл., г. Заречный
Юридичес кое лицо, проводивш ее испытания
14
ФБУ
«НИЦ
ПМ -
Ростест», г. Москва
при избыточном давлении, 5 лет для уровнемеров для измерений уровня сжиженных газов
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 2025 г. № 1_ 16
Лист № 1
Всего листов 6
Регистрационный № 87642-22
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Уровнемеры микроволновые СЕНС УМВ Назначение средства измерений- уровнемеры)
т.ч. сжиженных
Уровнемеры микроволновые СЕНС УМВ (далее по тексту предназначены для измерений уровня, уровня раздела жидких сред (в углеводородных газов) в емкостях и резервуарах и преобразования измеренного значения уровня, уровня раздела в унифицированный токовый сигнал (4 - 20) мА, совмещённый с цифровым кодированным сигналом на базе протокола HART.
Описание средства измеренийУровнемеры состоят из корпуса, соединителя с устройством крепления, соединенного с волноводом. Внутри корпуса расположен электронный блок уровнемера, который через соединитель подключен к волноводу.
Принцип действия уровнемеров основан на измерении времени распространения электромагнитного импульса по волноводу от момента излучения импульса и до момента приёма обратного импульса, отраженного от поверхности измеряемой (контролируемой) среды. По времени распространения электромагнитного импульса определяется расстояние до поверхности измеряемой (контролируемой) среды и далее производится вычисление уровня, уровня раздела измеряемой (контролируемой) среды через измеренное расстояние.
Передача измерительной информации от уровнемера осуществляется в виде унифицированного токового сигнала (4 - 20) мА и цифрового кодированного сигнала на базе протокола HART. При наличии встроенного индикатора отображение информации осуществляется и на нем.
Уровнемеры имеют взрывозащищённое и общепромышленное исполнение.
Вариант исполнения уровнемера определяется в соответствии со структурой условного обозначения по эксплуатационной документации следующим образом:
СЕНС УМВ А-В-С-D-EF-G-H-I,
где А
В
С
D
E
F
G
-
- код, определяющий материал корпуса;
-
- код, определяющий количество и тип кабельных вводов;
-
- код, определяющий вариант исполнения кабельного ввода;
-
- код, определяющий тип крепления;
-
- длина волновода, в мм;
-
- код, определяющий тип волновода;
-
- код, определяющий вариант исполнения по допустимым параметрам контролируемой среды;
-
- код, определяющий вариант конструктивного исполнения уровнемера (в т.ч. погрешность измерений);
-
- код, определяющий тип интерфейса.
Примечание - Коды вариантов исполнений по умолчанию не указываются.

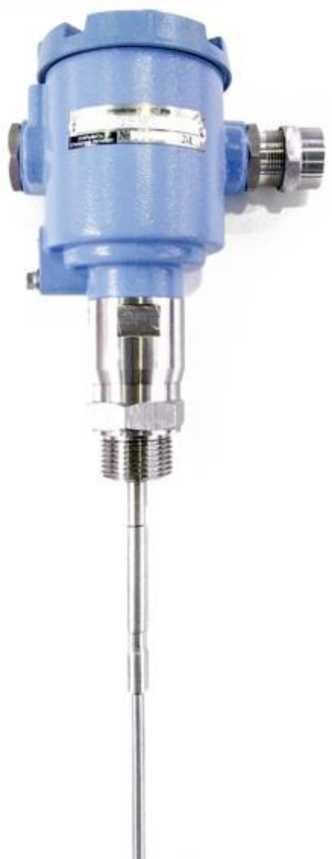

Общий вид уровнемера показан на рисунке 1.
В зависимости от варианта исполнения уровнемера конструкция корпуса, соединителя, устройства крепления и волновода может отличаться от представленной на рисунке 1.
Сокращённое условное обозначение уровнемера в буквенном формате и заводской номер уровнемера в цифровом формате наносятся на информационную табличку, размещенную на корпусе уровнемера, способом лазерной или ударно-точечной маркировки. Нанесение знака поверки на уровнемер не предусмотрено.
Пломбирование уровнемеров не предусмотрено.

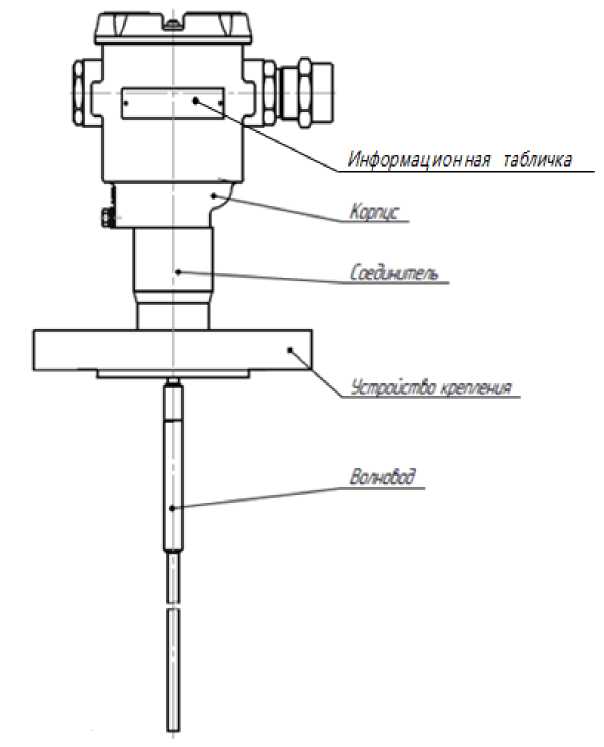

Рисунок 1 - Общий вид уровнемера
Уровнемеры имеют встроенное программное обеспечение (далее - ПО), разработанное память быть изменено,
энергонезависимую не может
предприятием-изготовителем, которое устанавливается в при изготовлении. В процессе эксплуатации данное ПО так как пользователь не имеет к нему доступа.
ПО в целом является метрологически значимым и преднамеренно или случайно. Параметры, влияющие на метрологические
не может
быть изменено характеристики,
защищены паролем и механически (с помощью переключателя). Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО* - без измерения уровня раздела сред |
не ниже А1В0 |
|
- с измерением уровня раздела сред |
не ниже А1В1 |
|
Цифровой идентификатор ПО |
- |
|
* - последний символ в номере версии сменяется по шестнадцатеричной системе | |
|
счисления. | |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня измеряемой (контролируемой) среды, м*:
|
от 0 до 6 от 0 до 15 |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня измеряемой (контролируемой) среды для цифрового кодированного сигнала на базе протокола HART и при отображении результатов измерений на индикаторе (при наличии) Л, мм**:
|
±2; ±3; ±4; ±5; ±10 ±5; ±10; ±15 |
|
Пределы допускаемой основной приведённой к диапазону выходного сигнала погрешности преобразования измеренного значения уровня измеряемой (контролируемой) среды, уровня раздела сред в унифицированный токовый сигнал (4 - 20) мА, % |
±0,03 |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня раздела сред для цифрового кодированного сигнала на базе протокола HART и при отображении результатов измерений на индикаторе (при наличии), мм** |
±10; ±15; ±20 |
|
Вариация показаний измерений уровня измеряемой (контролируемой) среды, уровня раздела сред |
не превышает пределов допускаемого значения основной погрешности |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений уровня измеряемой (контролируемой) среды, уровня раздела сред на каждые 10 °С изменения температуры окружающей среды от температуры нормальных условий (20 °С) для цифрового кодированного сигнала на базе протокола HART и при отображении результатов измерений на индикаторе (при наличии), мм |
±3 |
|
* - определяется длиной волновода. ** - конкретное значение определяется заказом и записывается в паспорт на уровнемер. | |
таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала погрешности преобразования измеренного значения уровня измеряемой (контролируемой) среды, уровня раздела сред в унифицированный токовый сигнал (4 - 20) мА на каждые 10 °C изменения температуры окружающей среды от температуры нормальных условий (20 °С), % |
±0,03 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон температур окружающей среды, °С |
от -50 до +70 |
|
Диапазон температур измеряемой (контролируемой) среды, °С* |
от -196 до +450 |
|
Рабочее давление измеряемой (контролируемой) среды, МПа, не более* |
32 |
|
Напряжение питания постоянного тока, В*:
|
от 12 до 36 от 18 до 36 |
|
Потребляемая мощность, Вт, не более |
0,75 |
|
Исполнение по устойчивости к механическим воздействиям по ГОСТ 30631-99 |
М6 |
|
Масса уровнемера, кг, не более |
50 |
|
Степень защиты от проникновения пыли, посторонних тел и воды |
IP66 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Маркировка взрывозащиты** |
0Ex 1а IIB Т5_Т3 Ga X; 0Ex ia IIB T5...T2 Ga X; 0Ex ia IIB T5_T1 Ga X; 0/1Ex ia/db IIC T6_T1 Ga/Gb X; 0/1Ex ia/db IIC T6_T2 Ga/Gb X; 0/1Ex ia/db IIC T6_T3 Ga/Gb X; 0Ex ia IIC T6_T2 Ga X; 0Ex ia IIC T6 T3 Ga X |
|
* - конкретное значение определяется заказом и записывается в паспорт на уровнемер. ** - для взрывозащищенного варианта исполнения. | |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измеренийКомплектность приведена в таблице 4.
Таблица 4 - Комплектность уровнемера
|
Наименование |
Обозначение |
Количество |
|
Уровнемер |
СЕНС УМВ |
1 шт. |
|
Паспорт |
СЕНС.407629.ХХХПС* |
1 экз. |
|
Руководство по эксплуатации |
СЕНС.407629.ХХХРЭ* |
1 экз.** |
|
Комплект уплотнительных колец кабельного ввода |
- |
1 или 2 компл.*** |
|
* - числовой шифр ХХХ определяется заказом; ** - на партию уровнемеров, поставляемую в один адрес, и дополнительно -по требованию заказчика; *** - определяется заказом. | ||
приведены в разделе «Устройство и принцип работы» руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
СЕНС.407629.009ТУ Уровнемеры микроволновые СЕНС УМВ. Технические условия.
ПравообладательОбщество с ограниченной ответственностью Научно-производственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»)
ИНН 5838002196
Юридический адрес: 442960, Пензенская обл., г. Заречный, ул. Промышленная, стр. 5 Телефон/факс: (8412) 65-21-00
E-mail: info@nppsensor.ru,
Web-сайт: http//:www.nppsensor.ru
ИзготовительОбщество с ограниченной ответственностью Научно-производственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»)
ИНН 5838002196
Адрес: 442960, Пензенская обл., г. Заречный, ул. Промышленная, стр. 5 Телефон/факс: (8412) 65-21-00
E-mail: info@nppsensor.ru
Web-сайт: http//:www.nppsensor.ru
Испытательный центрФедеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31 Адрес места осуществления деятельности: 119361, г. Москва, вн. тер. г. м. о. Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
