МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

Е ЕРЬЕ ГЕ Т ТВ

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

РЗ

осква

внесении из енений в сведения об утвер денн х типах средств измерений

В соответствии с дминистративн м регламентом по предоставлени Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.

  сведения, предоставления утвержденным приказом Российской Федерации

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

ч

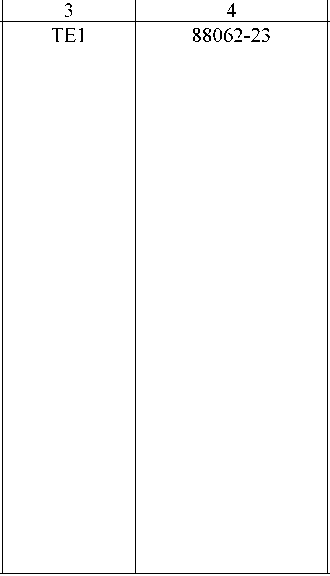

аименование типа

__________2__________

Счётчики электрической энергии однофазные многофункциональные

омплекс аппаратнопрограммные

Счетчики электроэнергии трехфазные трансформаторного включения

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июня 2025 г. № 1190

Регистрационный № 88063-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счётчики электрической энергии трехфазные многофункциональные TE3

Счётчики электрической энергии трехфазные многофункциональные TE3 (далее -счётчики) предназначены для измерений, учета активной и реактивной электрической энергии прямого и обратного направлений в трехфазных четырехпроводных цепях переменного тока частотой 50 Гц и организации многотарифного учета электрической энергии.

Принцип действия счётчиков основан на измерении аналого-цифровыми преобразователями мгновенных значений входных сигналов напряжения и силы переменного тока по фазам с последующим вычислением микроконтроллером активной и реактивной электрической энергии суммарно и по фазам, а также других параметров сети: среднеквадратических (действующих) значений фазного напряжения переменного тока и силы переменного тока (фазного тока и тока нейтрали), активной, реактивной и полной электрической мощности.

Счётчики предназначены для преобразования, сохранения и передачи информации по встроенным интерфейсам как самостоятельно, так и в системах автоматического управления и сбора информации.

Область применения счётчиков - учет электроэнергии на промышленных предприятиях, объектах коммунального хозяйства и объектах энергетики, в том числе с информационным обменом данными по каналам связи в составе автоматизированных систем коммерческого учета электроэнергии (АСКУЭ).

Конструктивно счётчики имеют в своем составе: датчики тока (шунты или трансформаторы тока), микроконтроллер, энергонезависимую память данных, встроенные часы реального времени, позволяющие вести учет электрической энергии по тарифным зонам суток, оптическое и электрическое испытательные выходные устройства для калибровки и поверки, жидкокристаллический индикатор (далее - ЖКИ) для просмотра измеряемой информации, датчики температуры внутри счётчиков, датчики вскрытия клеммной крышки, корпуса, воздействия магнитом, радиополем.

В состав счётчиков в зависимости от исполнения могут входить: один или несколько встроенных интерфейсов связи для съема показаний системами автоматизированного учета потребленной электроэнергии, оптический порт для локального съема показаний, реле управления нагрузкой, высоковольтное реле.

Для передачи результатов измерений и информации в измерительные системы, связи со счётчиками с целью их обслуживания и настройки в процессе эксплуатации, в счётчиках имеются вспомогательные цепи, на базе которых могут быть реализованы совместно или по отдельности:

• - радиоинтерфейс (радиомодуль SRD, опционально, в том числе, в виде сменного модуля);

• - интерфейс оптического типа (оптический порт, опционально);

• - интерфейс передачи данных PLC (опционально);

• - интерфейс передачи данных RS-485 (опционально);

• - интерфейс GSM/GPRS (опционально, в том числе, в виде сменного модуля);

• - интерфейс LTE (опционально, в том числе, в виде сменного модуля);

• - интерфейс Wi-Fi (опционально, в том числе, в виде сменного модуля);

• - интерфейс Ethernet (опционально, в том числе, в виде сменного модуля);

• - импульсное выходное устройство оптическое;

• - импульсное выходное устройство электрическое.

Счётчики осуществляют учёт потреблённой и генерируемой активной и реактивной электрической энергии. Учёт осуществляется нарастающим итогом, раздельно для потреблённой и генерируемой энергии, суммарно и раздельно по тарифам с количеством тарифов: до восьми для учета активной электрической энергии, и до четырех для учета реактивной электрической энергии в соответствии с задаваемыми условиями тарификации.

Счётчики в зависимости от исполнения обеспечивают учет, фиксацию и хранение, а также выдачу на ЖКИ и (или) по интерфейсам:

• - текущую дату и время;

• - параметры сети;

• - параметры тарификации;

• - текущие значения электрической мощности;

• - текущие значения потребленной электроэнергии;

• - заводские параметры (заводской номер, идентификационные данные программного обеспечения);

• - текущие значения напряжения батареи;

• - технологическую информацию (настройки интерфейсов).

Структура условного обозначения исполнений счётчиков:

L - подсветка ЖКИ; С - протокол СПОДЭС; и - фрикция УСПД.

Тип датчика тока: без указания - шунт;

Т — трансформатор тока

Тип Koprrj'ca:

01 — габарит 1;

-Тип счетчика; ТЕЗ (трёхфазный).

G - GSM.GPRS;

G2 - DUAL SIM GSM'GPRS; G3 - LTEAG;

Счетчики выпускаются под торговой маркой «IEK».

Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.

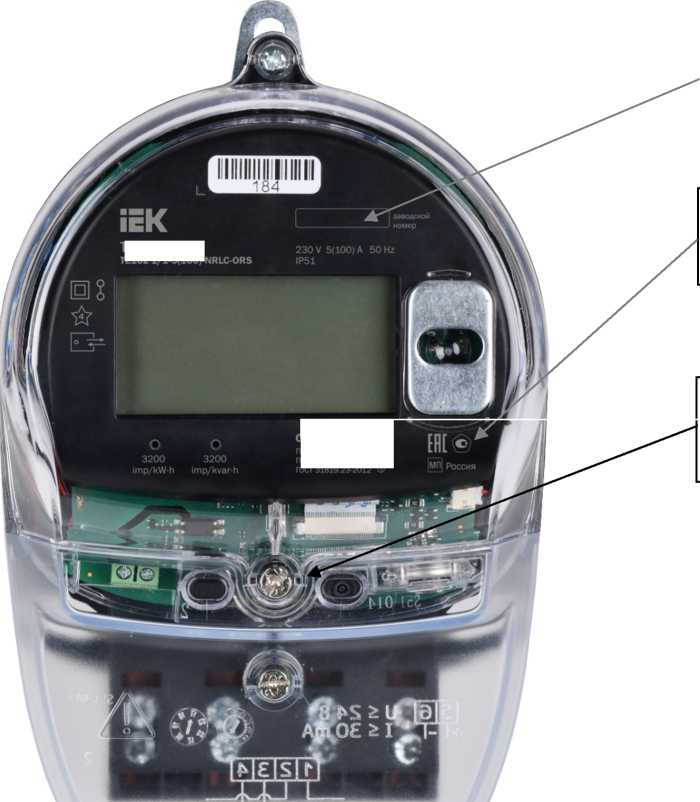

Общий вид счётчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) -пломба с нанесением знака поверки.

Пломба с нанесением знака поверки

TORESCO

Место нанесения заводского номера

Место нанесения знака утверждения типа

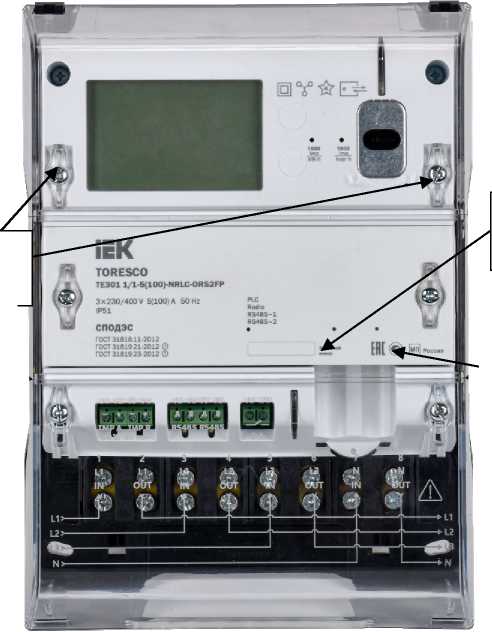

Рисунок 1 - Общий вид счётчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения серийного номера

Цвет корпуса счетчиков может отличаться и может быть белым, серым и черным или их комбинацией.

Встроенное программное обеспечение (далее - ПО) производит обработку информации, поступающей от аппаратной части счетчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на индикаторе, а также формирует ответы на запросы, поступающие по интерфейсам связи.

ПО является метрологически значимым.

Метрологические характеристики счётчиков нормированы с учетом влияния ПО.

Метрологически значимая часть ПО, калибровочные коэффициенты и измеренные данные защищены аппаратной перемычкой защиты записи и не доступны для изменения без вскрытия счетчиков. Доступ к параметрам и данным со стороны интерфейсов защищен двумя уровнями доступа с устанавливаемыми паролями. Предусмотрено использование двух паролей длиной до 8 символов. Изменение самих паролей разрешается только при авторизации под паролем 2. ПО осуществляет ежесуточную самодиагностику счётчика.

Обслуживание счётчиков производится с помощью специализированного программного обеспечения (далее - СПО) «Конфигуратор».

СПО является метрологически незначимым.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные метрологически значимого ПО счётчиков приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 -

• ¹⁾ Счётчики классов точности 0,5S/0,5 предназначены для подключения к сети через измерительные трансформаторы тока, счётчики классов точности 1/1 предназначены для подключения к сети непосредственно или через измерительные трансформаторы тока.

• ²⁾ Диапазон измерений активной и полной электрической мощности, характеристики точности при измерении активной и полной электрической мощности (пределы допускаемой основной погрешности, пределы допускаемых дополнительных погрешностей, вызываемых влияющими величинами, средний температурный коэффициент) для счётчиков класса точности 1 соответствуют аналогичным параметрам при измерении активной электрической энергии для счётчиков класса точности 1 по ГОСТ 31819.21-2012; для счётчиков класса точности 0,5S соответствуют аналогичным параметрам при измерении активной электрической энергии для счётчиков класса точности 0,5S по ГОСТ 31819.22-2012.

• ³⁾ Диапазон измерений реактивной электрической мощности, характеристики точности при измерении реактивной электрической мощности (пределы допускаемой основной погрешности, пределы допускаемых дополнительных погрешностей, вызываемых влияющими величинами, средний температурный коэффициент) для счётчиков класса точности 1 соответствуют аналогичным параметрам при измерении реактивной электрической энергии для счётчиков класса точности 1 по ГОСТ 31819.23-2012.

• ⁴⁾ В виду отсутствия класса точности 0,5 по ТУ 26.51.63-007-83135016-2022 в ГОСТ 31819.23-2012, пределы погрешностей при измерении реактивной электрической энергии и реактивной электрической мощности счётчиков класса точности 0,5 приведены в таблицах 3-11.

Таблица 3 - Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии и мощности для счётчиков класса точности 0,5 при симметричной многофазной нагрузке

Таблица 4 - Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии и мощности для счётчиков класса точности 0,5 при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям

Разность между значениями погрешностей, определенными при однофазной нагрузке счётчиков и при симметричной многофазной нагрузке при номинальном токе и коэффициенте мощности, равном 1, не должна превышать ±1,5 %.

Таблица 5 - Средний температурный коэффициент при измерении реактивной электрической энергии и мощности для счётчиков класса точности 0,5 в нормируемом диапазоне рабочих

Таблица 6 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной энергии и мощности для счётчиков класса точности 0,5 при изменении напряжения

Таблица 7 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной энергии и мощности для счётчиков класса точности 0,5 при изменении частоты электропитания

Таблица 8 - Изменение относительной погрешности измерений реактивной электрической энергии и мощности для счётчиков класса точности 0,5, вызванной кратковременной перегрузкой входным током амплитудой 20-/макс в течение 0,5 с

Таблица 9 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии и мощности для счетчиков класса точности 0,5, вызванной постоянной составляющей и четными гармониками в цепи переменного тока

Таблица 10 - Изменение относительной погрешности измерений реактивной электрической энергии и мощности для счётчиков класса точности 0,5, вызванной самонагревом

Таблица 11 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии и мощности для счетчиков класса точности 0,5, вызванной другими влияющими величинами

Таблица 12 - Основные технические характеристики

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус счётчика любым технологическим способом.

Таблица 13 - Комплектность средства измерений

приведены в разделе №1 «Описание счетчика и его работы» руководства по эксплуатации TR.TE3.001.

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;

ГОСТ 31819.222012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;

ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10^-8 до 100 А в диапазоне частот от 1-10¹ до 1-10⁶ Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 •lO^-1 до 2-10⁹ Гц»;

Обязательные метрологические требования, указанные в пунктах 6.12 и 6.13 Постановления Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ТУ 26.51.63-007-83135016-2022 «Счётчики электрической энергии трехфазные многофункциональные TE3. Технические условия».

Акционерное общество «ИЭК ХОЛДИНГ» (АО «ИЭК ХОЛДИНГ») ИНН 5074092485

Адрес юридического лица: 142100, Московская обл., г. Подольск, д.107/49, оф. 457

Акционерное общество «ИЭК ХОЛДИНГ» (АО «ИЭК ХОЛДИНГ») ИНН 5074092485

Адрес юридического лица: 142100, Московская обл., г. Подольск, д.107/49, оф. 457

Адрес места осуществления деятельности: 301030, Тульская обл., ул. П. Добрынина, д. 1-Б

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июня 2025 г. № 1190

Регистрационный № 89846-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электроэнергии трехфазные трансформаторного включения M2M-3T

Счетчики электроэнергии трехфазные трансформаторного включения M2M-3T предназначены для измерения и многотарифного учета активной и реактивной электрической энергии прямого и обратного направлений в трехфазных сетях переменного тока промышленной частоты при включении в сеть через трансформаторы тока. Счетчики могут использоваться как автономно, так и в составе автоматизированных информационно-измерительных систем учета электрической энергии.

Принцип действия счетчиков основан на измерении входных сигналов напряжения и силы переменного тока с помощью аналого-цифрового преобразователя с последующей обработкой с помощью микроконтроллера.

Конструктивно счетчик состоит из пластикового корпуса, контактной (клеммной) колодки, печатных плат и дисплея. Счетчик имеет в своём составе датчики тока, в качестве которых служат токовые трансформаторы; датчики напряжения, в качестве которых служат резистивные делители напряжения; микросхему аналого-цифрового преобразователя (АЦП); микроконтроллер; энергонезависимые часы реального времени; энергонезависимую память для хранения данных; графический дисплей для отображения измеренных величин и другой информации; кнопки управления; оптический порт; испытательные оптические выходы активной и реактивной энергии; модули основного и резервного канала связи; встроенный источник питания.

Контактная (клеммная) колодка служит для подключения электросети, соединяется с корпусом и закрывается прозрачной крышкой клеммного отсека. Крышка корпуса счетчика и крышка клеммного отсека допускают пломбировку.

В журналах событий фиксируются значимые события, в числе которых изменения конфигурации, попытки внешнего воздействия на процесс учета электроэнергии, превышения пороговых значений параметров электросети и нагрузки. Счетчик регистрирует события и сохраняют их в памяти с фиксацией даты и времени. Счетчик дает возможность определить тарифные расписания с использованием до 4 тарифов и до 12 тарифных зон в сутки, задаваемых при конфигурировании. При создании расписаний используются суточные расписания, тарифные недели и специальные дни, возможно определить переход зима/лето.

Счетчики изготавливаются в различных модификациях, различающихся наличием SIM-чипа, наличием внутренней или внешней антенны, наличием и типом резервного канала связи. Каждая модификация имеет своё уникальное условное обозначение, состав и возможные варианты характеристик которого приведены в таблице 1.

Таблица 1 - Структура условного обозначения счетчиков

Наличие SIM-чипа

/нет индекса/ - отсутствует SC - применяется SIM-чип

Резервный канал связи

/нет индекса/ - отсутствует, либо один или несколько индексов:

RS или S - RS-485

B - Bluetooth Low Energy (BLE)

Антенна GSM

/нет индекса/ - встроенная А - внешняя антенна

Основной канал связи 2G - 2G (GSM/GPRS)

Максимальный фазный ток 10 - 10 А

Класс точности по активной/реактивной энергии 05/1 - 0,5S/1,0

Конструктивное исполнение и схема включения

3Т - трехфазный щитового исполнения трансформаторного включения

Торговая марка счетчика

Общий вид счетчика, места нанесения заводского номера и знака утверждения типа представлены на рисунке 1.

Заводской номер в виде цифрового обозначения, состоящего из двенадцати арабских цифр, наносится на лицевую панель корпуса счетчиков методом лазерной гравировки.

Место нанесения заводского номера

Место нанесения знака утверждения типа

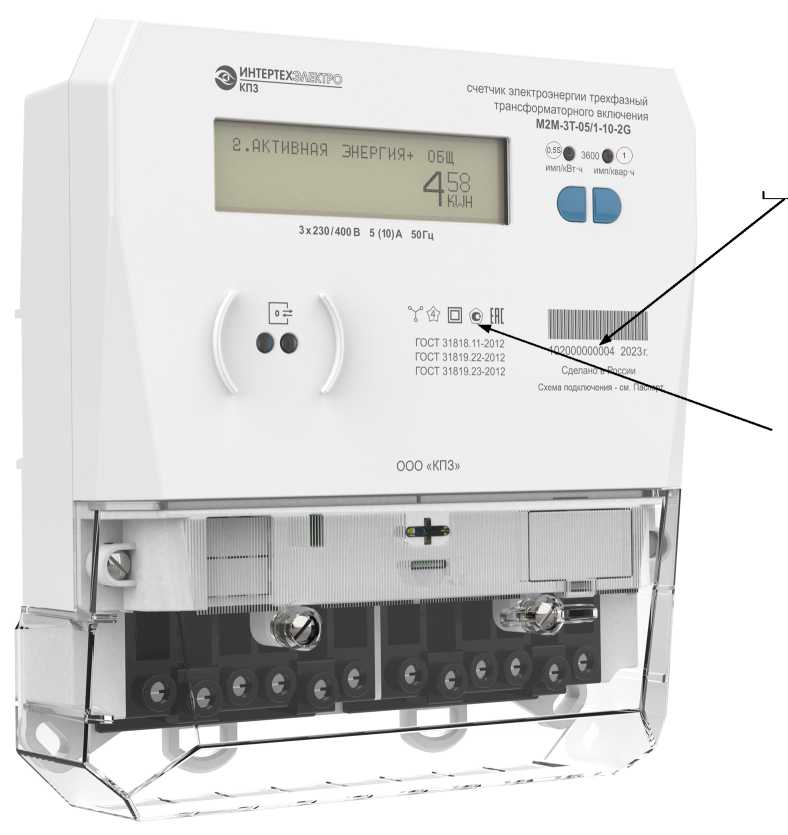

Рисунок 1 - Общий вид счетчика

Место расположения пломб и место нанесения знака поверки указаны на рисунке 2.

Поставляемый производителем счетчик имеет две пломбы, находящиеся под прозрачной крышкой клеммного отсека: пломбу на проволоке со знаком поверки (слева) и пломбу со знаком завода-изготовителя (справа). Пломба со знаком завода-изготовителя может быть выполнена в виде пломбы на проволоке либо в виде пластилиновой пломбы.

Снаружи на правой стороне счетчик имеет дополнительную наклейку-пломбу.

На счетчике предусмотрено место для пломбы обслуживающей организации, которая устанавливается над крышкой клеммного отсека и выполняется в виде пломбы на проволоке.

Пломба на проволоке со знаком поверки

Место для пломбировки обслуживающей организацией

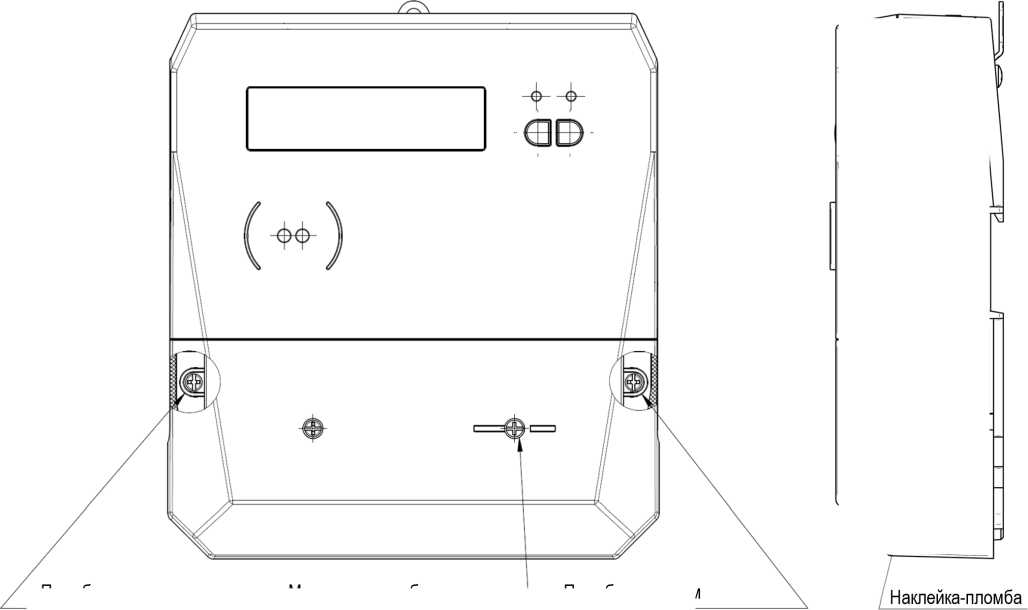

Рисунок 2 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки

Встроенное программное обеспечение (далее - ПО) производит обработку информации, поступающей от аппаратной части счетчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на индикаторе, а также формирует ответы на запросы, поступающие по каналам связи.

Метрологические характеристики счетчиков напрямую зависят от калибровочных коэффициентов, которые записываются в память счетчиков на заводе-изготовителе на стадии калибровки.

Встроенное ПО не может быть считано без вскрытия корпуса счетчика и использования специального оборудования и программного обеспечения. Встроенное ПО разделено на метрологически значимую и метрологически незначимую (прикладную) части, которые объединены в единый файл. Номер версии ПО может быть считан со счетчика по каналам связи.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО счетчиков приведены в таблице 2.

Таблица 2 -

данные ПО

Таблица 3 -

Таблица 4 - Технические

Таблица 5 - Показатели надежности

Таблица 6 - Комплектность

наносится на корпус счетчика методом лазерной гравировки, на титульный лист паспорта и руководства по эксплуатации - типографским способом.

Сведения о методиках (методах) измерений приведены в подразделе 2.8 «Устройство электроэнергии трехфазный трансформаторного по эксплуатации. ПРЕТ.411152.007РЭ».

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;

ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;

ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;

ПРЕТ.411152.007ТУ «Счетчики электроэнергии трехфазные трансформаторного включения M2M-3T. Технические условия».

Общество с ограниченной ответственностью «Курганский приборостроительный завод» (ООО «КПЗ»)

ИНН 7708369158

Юридический адрес: 640003, Курганская обл., г.о. город Курган, г. Курган, ул. Тимофея Невежина, стр. 3и, помещ. 231

Телефон (факс): +7 (3522) 42-80-00

E-mail: info@kpsz.ru

Web-сайт: www.kpsz.ru

Общество с ограниченной ответственностью «Курганский приборостроительный завод» (ООО «КПЗ»)

ИНН 7708369158

Юридический адрес: 640003, Курганская обл., г.о. город Курган, г. Курган, ул. Тимофея Невежина, стр. 3и, помещ. 231

Адрес места осуществления деятельности: 640003, Курганская обл., г. Курган, ул. Тимофея Невежина, д. 3, стр. 4

Телефон (факс): +7 (3522) 42-80-00

Е-mail: info@kpsz.ru

Web-сайт: www.kpsz.ru

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28 Телефон: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Web-сайт: https://prommash-test.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

проходит известное расстояние. Таким образом, скорость может измеряться как на одном рубеже контроля, так и между двумя рубежами контроля.

Автоматическая синхронизация шкалы времени времени Российской Федерации UTC(SU), а также осуществляется путем приема и обработки сигналов

ГЛОНАСС/GPS с помощью блока навигации и определения времени.

Комплексы работают при стационарном неподвижном расположении и выпускаются в двух вариантах исполнения:

• - Дозор-К «Рубеж»;

• - Дозор-К «Гольфстрим».

Исполнение комплексов отличаются друг от друга количеством контролируемых полос движения и количеством подключаемых IP-видеокамер. Вариант исполнения комплекса Дозор-К «Рубеж» контролирует до четырех полос движения и имеет возможность подключения до 5 видеокамер, вариант исполнения комплекса Дозор-К «Гольфстрим» контролирует до двадцати четырех полос движения и имеет возможность подключения до 12 видеокамер.

IP- видеокамеры размещаются на высоте от 4,5 до 7 метров от дорожного полотна, над дорогой или в стороне от дорожного полотна, таким образом, чтобы угол наклона оптической оси видеокамеры по отношению к дорожному полотну в горизонтальной и вертикальной плоскости не превышал 30 градусов.

Способы установки комплексов указаны в Руководстве по эксплуатации.

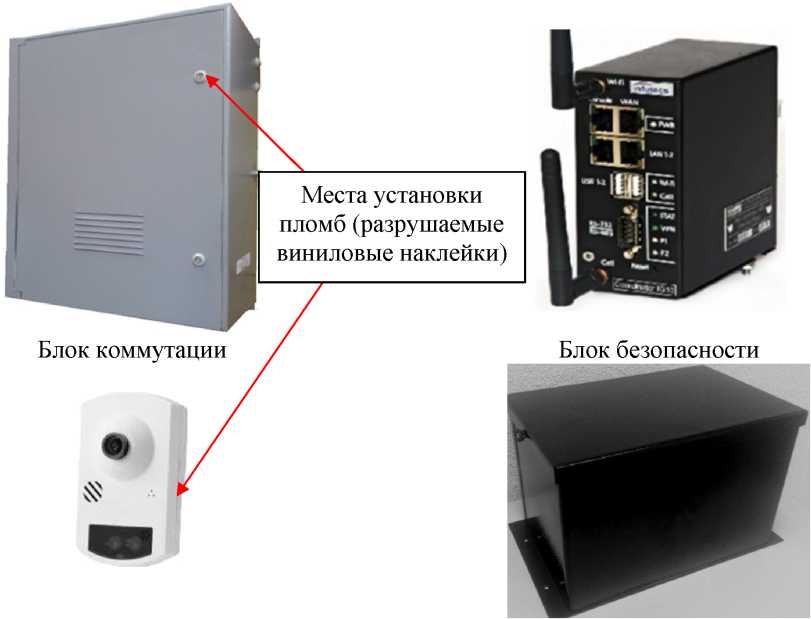

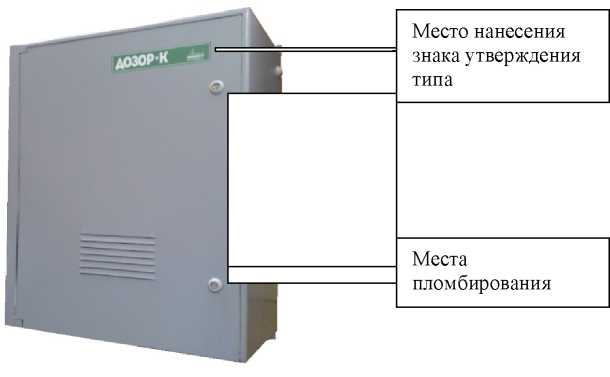

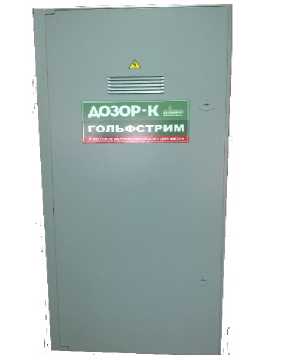

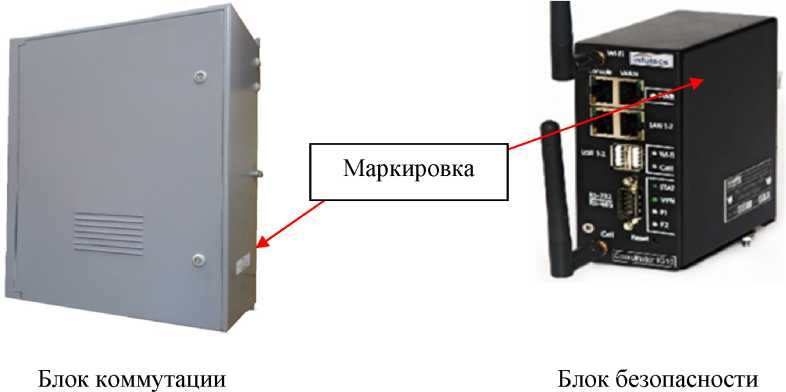

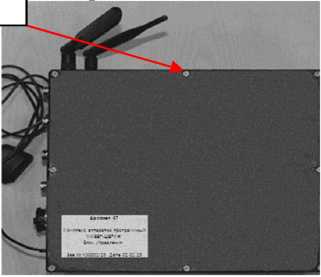

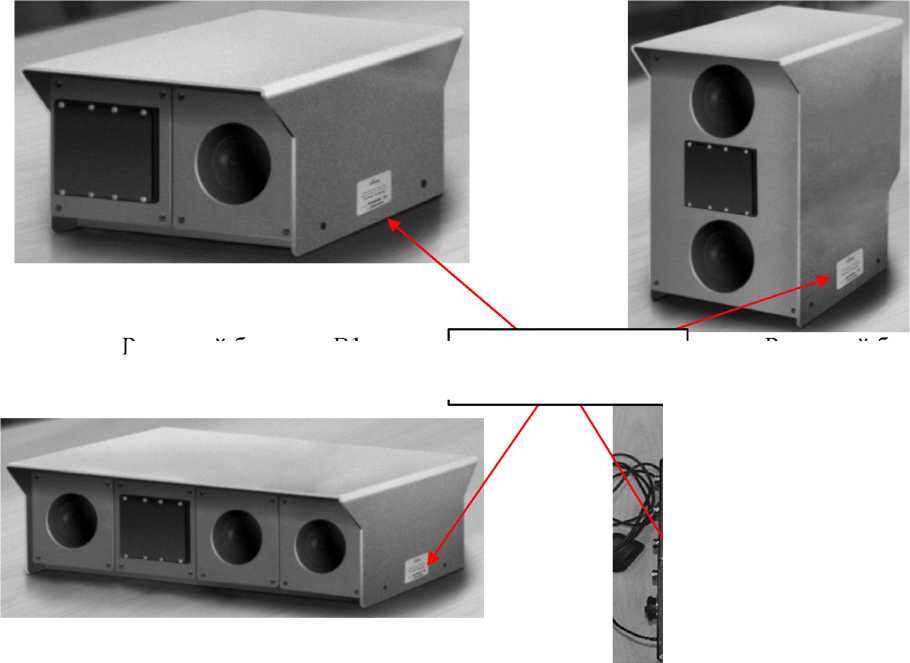

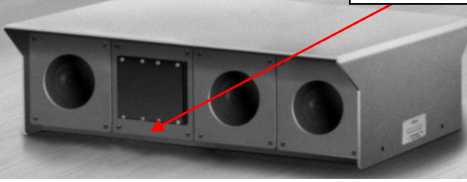

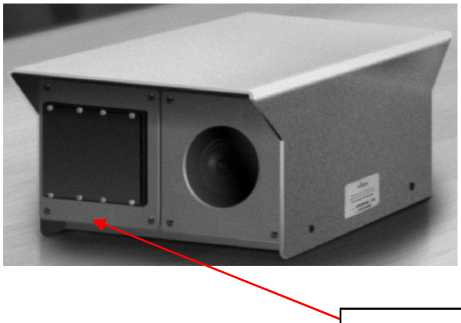

Внешний вид составных частей комплексов с указанием мест пломбирования и нанесения знака утверждения типа приведен на рисунках 1, 2.

вариант исполнения блока управления

Дозор-К «Рубеж»

вариант исполнения блока управления

Дозор-К «Гольфстрим»

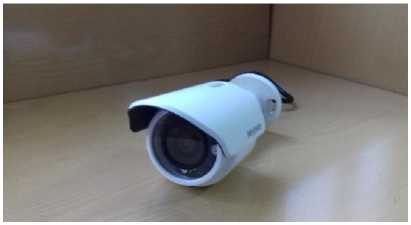

IP-видеокамеры тип С

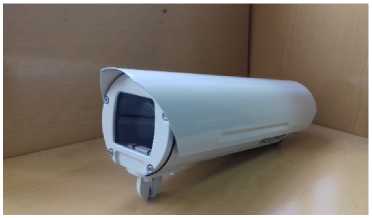

IP-видеокамеры тип О

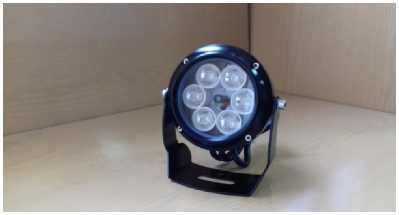

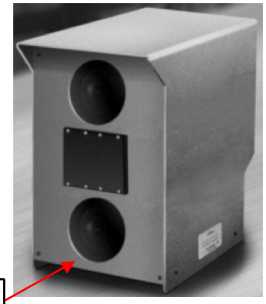

ИК-прожектор

Рисунок 1 - Внешний вид составных частей комплексов

вариант исполнения блока управления Дозор-К «Рубеж»

Место нанесения знака утверждения типа

Места пломбирования

вариант исполнения блока управления Дозор-К «Гольфстрим»

Рисунок 2 - Места пломбирования от несанкционированного доступа и места нанесения знака утверждения типа

Метрологически значимая часть специального программного обеспечения (ПО) обеспечивает определение координат комплекса и текущего времени, расчета интервалов времени.

В функции, выполняемые встроенным в комплексы ПО входит:

а) предварительная настройка IP-видеокамер перед работой;

б) извлечение посылок точного времени из радиочастотного сигнала системы ГЛОНАСС/GPS (с использованием сертифицированных поверенных приемников ГЛОНАСС/GPS) и обеспечение точности поддержания хода времени энергонезависимых часов вычислительной подсистемы ±1 с/сутки при отсутствии сигналов от опорного источника;

в) правильное (достоверное) распознавание ГРЗ ТС;

г) первичная обработка полученного фотоматериала со следующими характеристиками:

- формат обрабатываемого файла изображения- JPG с компрессией без потерь;

-характеристики изображений ГРЗ размещаются в кадре целиком. Изображения символов визуально различимы, четкие, не размытые.

Идентификационные данные метрологически значимой части ПО комплексов приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части ПО

Защита ПО от изменения её метрологически значимой части реализована путем установки парольной защиты.

Уровень защиты ПО комплекса и сохраняемых данных от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Метрологические и технические характеристики приведены соответственно в таблице 2 и таблице 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист формуляра и руководства по эксплуатации методом компьютерной графики и на корпус блока управления комплекса с помощью этикетки, выполненной типографским способом.

Комплект поставки комплексов приведен в таблице 4.

Таблица 4 - Комплект поставки комплексов

Продолжение таблицы 4

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

ГОСТ 8.129-2013 Государственная

Государственная поверочная схема для средств измерения времени и частоты;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

Технические условия САПБ.402224.001 ТУ «Комплекс стационарный аппаратно-программный автоматической фотовидеофиксации «ДОЗОР-К».

Общество с ограниченной ответственностью «Арсенал 67» (ООО «Арсенал 67») ИНН 6732077490

Адрес производства: 214014, г. Смоленск, ул. Твардовского, д. 13, эт. 4 Юридический адрес: 214014, Смоленская обл., г.о. город Смоленск, г. Смоленск, ул. Твардовского, д. 13, эт. 3

Тел/факс: 89101177414

E-mail: sv@arsenal67.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Тел./факс (495) 526-63-00

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июня 2025 г. № 1190

Регистрационный № 76360-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы аппаратно-программные «КИБЕР-ШЕРИФ»

Комплексы аппаратно-программные «КИБЕР-ШЕРИФ» (далее - комплексы) предназначены для измерений в автоматическом режиме скорости движения транспортных средств (далее - ТС) в зоне контроля радиолокационным методом, определения текущего времени, синхронизированного с национальной шкалой координированного времени UTC (SU) и определения места расположения комплексов.

Принцип действия комплексов:

• - при измерении скорости движения ТС в зоне контроля радиолокационным методом основан на разности частот между излученным комплексом радиолокационным сигналом и сигналом, отраженным от движущихся ТС (эффект Доплера);

• - при определении текущих значений времени и координат основан на получении значений времени национальной шкалы координированного времени UTC (SU) и значений координат от приемника глобальной спутниковой системы ГЛОНАСС/GPS.

Комплексы выпускаются в четырех модификациях: CS-SVAR, CS-MVAR, CS-BVAR, CS-BVA. Модификации отличаются конструктивным исполнением, составом и местом размещения при эксплуатации.

CS-SVAR - стационарная модификация. Модификация предназначена для работы в непрерывном режиме и стационарно размещается на опорах, стойках и других элементах обустройства автомобильных дорог. Модификация включает в себя радарный блок тип B1, блок коммутации. Данная модификация предназначена для измерений скорости движения ТС, определения текущего времени и места расположения комплексов.

CS-MVAR - передвижная модификация. Модификация предназначена для работы в непрерывном режиме в течение ограниченного промежутка времени и размещается на штативах, треногах и т.п. Модификация представляет собой радарный блок тип B2. Данная модификация предназначена для измерений скорости движения ТС, определения текущего времени и места расположения комплексов.

CS-BVAR - бортовая модификация. Модификация предназначена для работы в непрерывном режиме в течение ограниченного промежутка времени и размещается на борту транспортных средств. Модификация включает в себя радарный блок тип C1, видеодатчик, блок питания, коммутационный блок, включающий в себя блок управления и блок безопасности. Данная модификация предназначена для измерений скорости движения ТС, определения текущего времени и места расположения комплексов.

CS-BVA - бортовая модификация. Модификация предназначена для работы в непрерывном режиме в течение ограниченного промежутка времени и размещается на борту транспортных средств. Модификация включает в себя видеодатчик, блок питания, коммутационный блок, включающий в себя блок управления и блок безопасности. Данная модификация предназначена для определения текущего времени и места расположения комплексов.

Радарные блоки выполнены в ударопрочных влагозащищенных корпусах. Блок коммутации выполнен в ударопрочном влагозащищенном корпусе. Блок питания выполнен в ударопрочном корпусе. Блок управления выполнен в ударопрочном корпусе. Блок безопасности представляет собой шлюз безопасности ViPNet Coordinator IG10.

На корпусах составных частей комплекса установлены маркировочные таблички, содержащие наименование, модификацию и заводской номер комплекса, тип составной части, дату выпуска, торговую марку изготовителя и знак утверждения типа средства измерений.

Заводской номер комплекса в буквенно-цифровом формате наносится методом лазерного гравирования на маркировочную табличку, установленную на корпусе блока управления, и типографским способом на маркировочную табличку, установленную на корпусе радарного блока.

Нанесение знака поверки на средство измерений не предусмотрено.

Функционально комплексы могут применяться для выявления и фиксации правонарушений: превышение установленной скорости движения ТС; проезд на запрещающий сигнал светофора и невыполнение требования об остановке перед стоп-линией; нарушение правил расположения ТС на проезжей части дороги, встречного разъезда, а также движение по обочинам; выезд на полосу, предназначенную для встречного движения, либо на трамвайные пути встречного направления; несоблюдение требований, предписанных дорожными знаками или разметкой проезжей части дороги; нарушение правил остановки или стоянки ТС.

Общий вид составных частей комплекса, места нанесения маркировки, знака утверждения и пломб представлены на рисунках 1 и 2.

Радарный блок тип

B1

Радарный блок тип B2

Блок управления

Радарный блок тип C1

Видеодатчик

Блок питания

Рисунок 1 - Общий вид составных частей комплекса и места установки пломб

Маркировка и знак утверждения типа

Радарный блок тип B2

Радарный блок тип C1

Блок управления

Рисунок 2 - Места нанесения маркировки и знака утверждения типа

Программным обеспечением комплекса является программа «Кибер-Шериф» ПО «Кибер-Шериф» содержит метрологически значимую часть «vkib.bin». Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные метрологической части ПО

Метрологические и технические характеристики

Таблица 2 -

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

на маркировочную таблицу, расположенную на корпусе, а также типографским способом на титульный лист паспорта.

Комплектность средства измерений приведена в таблице 4.

приведены в разделе 5 документа САПБ.469579.003-01 РЭ «Комплексы аппаратнопрограммные «КИБЕР-ШЕРИФ». Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

САПБ.469579.003-01ТУ Комплексы аппаратно-программные «КИБЕР-ШЕРИФ». Технические условия.

Общество с ограниченной ответственностью «Арсенал 67» (ООО «Арсенал 67») ИНН 6732077490

Адрес производства: 214014, г. Смоленск, ул. Твардовского, д. 13, эт. 4 Юридический адрес: 214014, Смоленская обл., ул. Твардовскаго, д. 13, эт. 3 Тел/факс: 89101177414 E-mail: sv@arsenal67.ru

Федеральное государственное унитарное научно-исследовательский институт физико-технических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон/факс: +7 (495) 526-63-00

E-mail: office@vniiftri.ru

Web-сайт: www.vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июня 2025 г. № 1190

Регистрационный № 88062-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счётчики электрической энергии однофазные многофункциональные ТЕ1

Счётчики электрической энергии однофазные многофункциональные ТЕ1 (далее -счетчики) предназначены для измерений и учета активной и реактивной электрической энергии в прямом и обратном направлениях в однофазных цепях переменного тока частотой 50 Гц и организации многотарифного учета электрической энергии, измерений хода часов.

Принцип действия счётчиков основан на измерении аналого-цифровыми преобразователями мгновенных значений входных сигналов напряжения и силы переменного тока с последующим вычислением микроконтроллером активной и реактивной электрической энергии, а также других параметров сети: среднеквадратических (действующих) значений фазного напряжения переменного тока и силы переменного тока (фазного тока и тока нейтрали), активной, реактивной и полной электрической мощности.

Счётчики предназначены также для преобразования, сохранения и передачи информации по встроенным интерфейсам как автоматического управления и сбора информации.

Область применения - учет электроэнергии предприятиях, объектах коммунального хозяйства с информационным обменом данными по каналам связи в составе автоматизированных систем коммерческого учета электроэнергии (АСКУЭ).

Конструктивно счётчики имеют в своем составе: датчики тока (шунт и трансформатор тока), микроконтроллер, энергонезависимую память данных, встроенные часы реального времени, позволяющие вести учет электрической энергии по тарифным зонам суток, оптическое и электрическое испытательные выходные устройства для калибровки и поверки, жидкокристаллический индикатор (далее - ЖКИ) для просмотра измеряемой информации, датчики вскрытия клеммной крышки, корпуса, воздействия магнитом, температуры внутри счётчика.

В состав счётчиков, в зависимости от исполнения, могут входить: один или несколько встроенных интерфейсов связи для съема показаний системами автоматизированного учета потреблённой электрической энергии, оптический порт для локального съёма показаний, реле управления нагрузкой.

Для передачи результатов измерений и информации в измерительные системы, связи со счетчиками с целью их обслуживания и настройки в процессе эксплуатации, в счетчиках имеются вспомогательные цепи, на базе которых могут быть реализованы совместно или по отдельности:

- радиоинтерфейс (радиомодуль SRD, опционально, в том числе, в виде сменного модуля);

• -   интерфейс оптического типа (оптический порт, опционально);

• -   интерфейс передачи данных PLC (опционально);

• -   интерфейс передачи данных RS-485 (опционально);

• -   интерфейс GSM/GPRS (опционально, в том числе, в виде сменного модуля);

• -   интерфейс LTE (опционально, в том числе, в виде сменного модуля);

• -    интерфейс Wi-Fi (опционально, в том числе, в виде сменного модуля);

• -    интерфейс Ethernet (опционально, в том числе, в виде сменного модуля);

• -   импульсное выходное устройство оптическое;

• -   импульсное выходное устройство электрическое.

Счётчики должны осуществлять учёт потреблённой и генерируемой активной и реактивной электрической энергии. Учёт должен осуществляться нарастающим итогом, раздельно для потреблённой и генерируемой энергии, для активной энергии - нарастающим итогом суммарно и раздельно по тарифам (с количеством тарифов до четырех, (до восьми опционально), для реактивной энергии - нарастающим итогом суммарно и раздельно по тарифам (с количеством тарифов до четырех, (до восьми опционально) в соответствии с задаваемыми условиями тарификации.

Счётчики в зависимости от исполнения обеспечивают учет, фиксацию и хранение, а также выдачу на ЖКИ и (или) по интерфейсам:

• - текущую дату и время;

• - параметры сети;

• - параметры тарификации;

• - текущие значения электрической мощности;

• - текущие значения потребленной электроэнергии;

• - заводские параметры (заводской номер, идентификационные данные программного обеспечения);

• - текущие значения напряжения батареи;

• - технологическую информацию (настройки интерфейсов).

Счетчики относятся к семейству TORESCO и выпускаются в двух модификациях: ТЕ101 и ТЕ102, отличающихся конструктивным исполнением корпуса и различных исполнениях в соответствии со структурной схемой.

Структура условного обозначения возможных исполнений счетчиков:

GSMGPRS;

Tun интерфейсов связи: О - oirnraecKirii порт;

RS. RS2 - RS-485, 2xRS-485; F - Радпопнтерфепс 433 МГц;

F2 - Радпопнтерфепс 868 МГц; F3 - Радпопнтерфейс LoRaWAN; F4 - Радпопнтерфепс ZigBee;

Haniraie:

N - измерительный элемент в цепи нейтрали: R - реле управления нагрузкой;

L - подсветка ЖК11;

С - протокол СПОДЭС.

Ток базовьш (макспмальньш). А:

5(60), 5(80), 5(100).

Класс точности по активной п реактивной энерппг 1/1.

Тип корпуса:

01 -габарш 1;

02 - габарит 2.

-Тип счетчика ТЕ (однофазньпТ).

Счетчики выпускаются под торговой маркой «IEK».

Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.

Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1 и 2. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки.

Место нанесения

знака поверки

Пломба с нанесением

Место нанесения знака утверждения типа

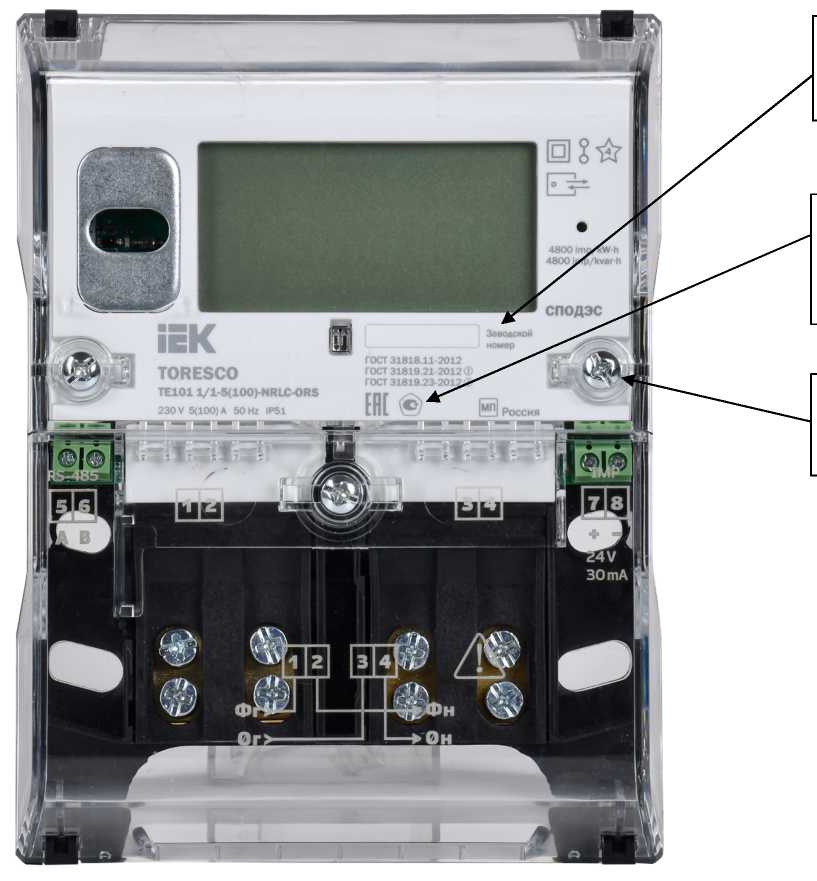

Рисунок 1 - Общий вид счетчиков модификации ТЕ101 с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера

ft

сподэс

гост 31818.11-2012 ГОСТ 31819.21-2012 Ф

ГОСТ 31819.23-2012 ®

TORESCO

ТЕ1021/1*5(100)-NRLC-ORS

утверждения типа

Пломба с

нанесением

знака поверки

Место нанесения заводского номера

Место нанесения знака

Рисунок 2 - Общий вид счетчиков модификации ТЕ102 с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера

Цвет корпуса счетчиков может отличаться и может быть белым, серым и черным или их комбинацией.

Встроенное программное обеспечение счетчиков (далее - ПО) производит обработку информации, поступающей от аппаратной части счетчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на индикаторе, а также формирует ответы на запросы, поступающие по интерфейсам связи.

ПО разделяется на метрологически значимое и незначимое. Метрологически значимое ПО отвечает за измерительные функции счетчиков, а метрологически незначимое ПО за интерфейс. Метрологические характеристики нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные метрологически значимого ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимого ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

______________________Характеристика______________________________________________

• ¹⁾ Диапазон измерений активной и полной электрической мощности, характеристики точности при измерении активной и полной электрической мощности (пределы допускаемой основной погрешности, пределы допускаемых дополнительных погрешностей, вызываемых влияющими величинами, средний температурный коэффициент) для счётчиков класса точности 1 соответствуют аналогичным параметрам при измерении активной электрической энергии

для счётчиков класса точности 1 по ГОСТ 31819.21-2012;

• ²⁾ Диапазон измерений реактивной электрической мощности, характеристики точности при измерении реактивной электрической мощности (пределы допускаемой основной погрешности, пределы допускаемых дополнительных погрешностей, вызываемых влияющими величинами, средний температурный коэффициент) для счётчиков класса точности 1 соответствуют аналогичным параметрам при измерении реактивной электрической энергии для счётчиков класса точности 1 по ГОСТ 31819.23-2012.

Таблица 3 - Основные технические характеристики

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус счётчика любым технологическим способом.

Таблица 4 - Комплектность

¹⁾ В составе счётчика.

²⁾ Доступно на сайте изготовителя

• ³⁾ По требованию заказчика допускается отгрузка счётчиков в транспортной таре.

приведены в разделе №3 «Устройство и работа» руководства по эксплуатации TR.TE1.001.

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;

ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;

ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10^-8 до 100 А в диапазоне частот от 1 • 10^-1 до 1 • 10⁶ Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10^-1 до 2-10⁹ Гц»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ТУ 26.51.63-006-83135016-2022 «Счётчики электрической энергии однофазные многофункциональные TE1».

Акционерное общество «ИЭК ХОЛДИНГ» (АО «ИЭК ХОЛДИНГ»)

Адрес юридического лица: 142100, Московская обл., г.о. Подольск, г. Подольск, пр-кт

Ленина, д.107/49, оф. 457

Акционерное общество «ИЭК ХОЛДИНГ» (АО «ИЭК ХОЛДИНГ»)

ИНН 5074092485

Адрес юридического лица: 142100, Московская обл., г.о. Подольск, г. Подольск, пр-кт Ленина, д.107/49, оф. 457

Адрес места осуществления деятельности: 301030, Тульская обл., г. Ясногорск, ул. П. Добрынина, д. 1-Б

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.
