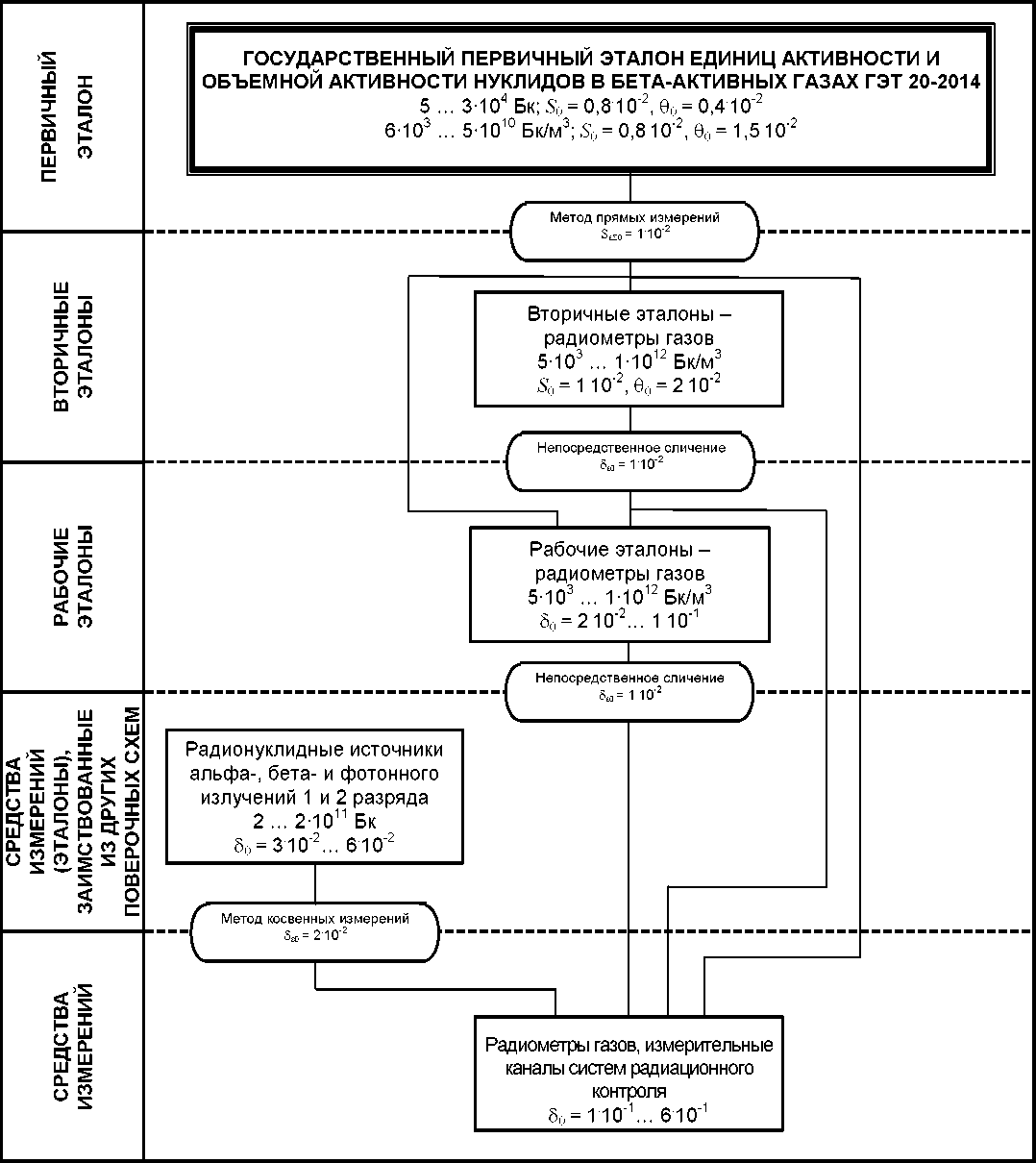

Приложение А

Государственная поверочная схема

для средств измерений активности и объёмной активности бета-активных газов

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «29» декабря 2018 г. № 2827

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ АКТИВНОСТИ И ОБЪЕМНОЙ АКТИВНОСТИ БЕТА-АКТИВНЫХ ГАЗОВ

Государственная поверочная схема для средств измерений активности и объемной активности бета-активных газов устанавливает порядок передачи единиц активности и объемной активности бета-активных газов от государственного первичного эталона единиц активности и объемной активности нуклидов в бета-активных газах ГЭТ 20-2014 (далее -государственный первичный эталон) с помощью вторичных и рабочих эталонов средствам измерений с указанием погрешностей и основных методов поверки.

Допускается проводить поверку средств измерений с помощью государственного первичного эталона, вторичных и рабочих эталонов, что предусмотрено в настоящей поверочной схеме.

Графическая часть Государственной поверочной схемы для средств измерений активности и объемной активности бета-активных газов представлена в приложении А.

• 2.1. Сокращения:

ГПЭ - государственный первичный эталон;

ВЭТ - вторичный эталон;

НСП - неисключенная систематическая погрешность;

СКО - среднее квадратическое отклонение.

• 2.2. Обозначения:

S 0 - относительное среднее квадратическое отклонение;

®₀ - относительная неисключенная систематическая погрешность;

S_s?_o, 8_ео - составляющие относительной погрешности измерений при передаче единицы величины;

д_о - предел допускаемой относительной погрешности;

uAo - относительная стандартная неопределенность, оцениваемая по типу А; uBo - относительная стандартная неопределенность, оцениваемая по типу B.

• 3.1. В состав государственного первичного эталона входят:

• - радиометр-спектрометр с пропорциональным счетчиком;

• - система наполнения газами;

• - секундомер электронный;

• - расходомер газа тепловой;

• - референтная емкость (бочка стальная с несъемным (герметичным) верхним дном типа 1А1 полной вместимостью 100 дм³ по ГОСТ 1395091).

В основу работы ГПЭ положен метод абсолютных измерений активности нуклидов в бета-активных газах с применением пропорционального счетчика и метод косвенных измерений объемной активности, использующий значения единиц активности и объема газа, прослеживаемые к эталонам соответствующих единиц.

• 3.2. Государственный первичный эталон обеспечивает воспроизведение единиц:

  • 3.2.1. активности нуклидов в бета-активных газах в объеме пропорционального счетчика в диапазоне от 5 до 3^10⁴ Бк:

с относительным СКО результата измерений ^S0 , не превышающим 0,840^-2;

с относительной НСП 0_О, не превышающей 0,440^-2;

с относительной стандартной неопределенностью, оцениваемой по типу

• A, u_Ao, не превышающей 0,8*10^-2;

с относительной стандартной неопределенностью, оцениваемой по типу

• B, u_Bo, не превышающей 2,340^-3;

с суммарной относительной стандартной неопределенностью, не превышающей 8,340^-3;

с относительной расширенной неопределенностью при k=3, не превышающей 2,540^-2;

3.2.2 объемной активности нуклидов в бета-активных газах в диапазоне от 640³ до 5-10¹⁰ Бк/м³:

с относительным СКО результата измерений ^S0 , не превышающим 0,840^-2;

с относительной НСП 0_О, не превышающей 1,5*10^-2;

с относительной стандартной неопределенностью, оцениваемой по типу

• A, u_Ao, не превышающей 0,840^-2;

с относительной стандартной неопределенностью, оцениваемой по типу

• B, u_Bo, не превышающей 0,9*10^-2;

с суммарной относительной стандартной неопределенностью, не превышающей 1,2-10’²;

с относительной расширенной неопределенностью при k=3, не превышающей 3,640^-2.

• 3.3. ГПЭ применяют для передачи единицы объемной активности нуклидов в бета-активных газах вторичным, рабочим эталонам, средствам измерений объемной активности и средствам измерений объемной активности радиоактивных газов в составе измерительных каналов стационарных систем радиационного контроля методом прямых измерений с применением одного или нескольких реперных радиоактивных газов (Kr-85, H-3, C-14).

• 4.1. В качестве вторичных эталонов единицы объемной активности нуклидов в бета-активных газах в диапазоне от 5-10³ до 1-10¹² Бк/м³ применяют эталонные радиометры газов.

Относительное СКО результата измерений единицы объёмной активности радиоактивных аэрозолей на ВЭТ S₀ не должно превышать 1-10^-2.

Относительная НСП 0_О не должна превышать 240^-2.

• 4.2. Вторичные эталоны - радиометры газов применяют для передачи единицы объемной активности нуклидов в бета-активных газах рабочим эталонам - радиометрам газов и радиометрам газов методом непосредственного сличения с применением средства сравнения - радиоактивного газа с относительной погрешностью измерений при передаче размера единицы не превышающей 1 •IO^-2.

• 5.1. В качестве рабочих эталонов объемной активности нуклидов в бета-активных газах в диапазоне от 5-10³ до 1-10¹² Бк/м³ используют эталонные радиометры газов.

• 5.2. Пределы допускаемых относительных погрешностей д_о рабочих эталонов составляют от 210^-2 до 1-10’¹.

• 5.3. Рабочие эталоны - радиометры газов применяют для передачи единицы объемной активности бета-активных газов средствам измерений методом непосредственного сличения с применением средства сравнения -радиоактивного газа с относительной погрешностью измерений при передаче размера единицы не превышающей Г10^-2.

• 6.1. В качестве средств измерений (эталонов), заимствованных из других поверочных схем, применяют радионуклидные источники 1 и 2-го разрядов альфа-, бета- и фотонного излучений по ГОСТ 8.033-96.

• 6.2.  Средства измерений (эталоны), заимствованные из других поверочных схем, применяют для периодической поверки средств измерений методом косвенных измерений.

• 7.1. В качестве средств измерений используют радиометры газов и средства измерений объемной активности радиоактивных газов в составе измерительных каналов стационарных систем радиационного контроля.

• 7.2. Пределы допускаемых основных относительных погрешностей д_о средств измерений активности и объемной активности составляют от 1-10’¹ до 6-10'¹.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

29 декабря 2018 г.

Москва

Об утверждении государственной поверочной схемы для средств измерений активности и объемной активности бета-активных газов

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», Временным порядком разработки (пересмотра) и утверждения государственных поверочных схем, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2017 г. № 1832, и на основании Плана разработки (пересмотра) и утверждения государственных поверочных схем на 2018 г., утвержденного приказом  Федерального  агентства  по  техническому  регулированию  и

метрологии от 29 декабря 2017 г. № 3021 (с изменениями, внесенными приказом  Федерального  агентства  по  техническому  регулированию  и

метрологии от 29 июня 2018 г. № 1342) п риказываю:

• 1. Утвердить прилагаемую Государственную поверочную схему для средств измерений активности и объемной активности бета-активных газов (далее - ГПС).

• 2. Установить, что ГПС применяется для Государственного первичного эталона единиц активности и объемной активности нуклидов в бета-активных газах (ГЭТ 20-2014), для эталонов и средств измерений активности и объемной активности бета-активных газов и вводится в действие с 30 апреля 2019 г.

• 3. Управлению технического регулирования и стандартизации (Д.А.Тощев) совместно с ФГУП «ВНИИФТРИ» (С.И.Донченко) обеспечить прекращение применения в качестве национального стандарта Российской Федерации межгосударственного стандарта ГОСТ 8.039-79 «Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений активности нуклидов в бета-активных газах».

• 4. ФГУП «ВНИИФТРИ» (С.И.Донченко) внести информацию об утверждении ГПС в Федеральный информационный фонд по обеспечению единства измерений.

• 5.  Управлению метрологии (Д.В.Гоголев) обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационнотелекоммуникационной сети «Интернет».

• 6. Контроль за исполнением настоящего приказа оставляю за собой.
