№2330 от 31.12.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 221209
О продлении срока действия и внесении изменений в описание типа на Калибраторы многофункциональные ЭЛМЕТРО-Вольта (Метран-540)
Приказы по основной деятельности по агентству Вн. Приказ № 2330 от 31.12.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
31 декабря 2020 г.
№ 2330
Москва
О продлении срока действия утвержденного типа средства измерений и внесении изменений в описание типа
на калибраторы многофункциональные ЭЛМЕТРО-Вольта (Метран-540)
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями ООО «ЭлМетро Групп» от 22 октября 2020 г. № б/н и № б/н приказываю:
-
1. Продлить срок действия утвержденного типа средства измерений на калибраторы многофункциональные ЭЛМЕТРО-Вольта (Метран-540) на последующие 5 лет.
-
2. Утвердить новую редакцию описания типа на калибраторы многофункциональные ЭЛМЕТРО-Вольта (Метран-540), зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 46388-11, изложив его в новой редакции согласно приложению к настоящему приказу.
-
3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С .С .Голубев
f л
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства ло техническому регулированию и метрологии
<Е;ЬДЕНИЯ и СЕРЖФИКАТЕ I
Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 23.11.2020 до 23.11.2021
\__________—__________/
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2330
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторы многофункциональные ЭЛМЕТРО-Вольта (Метран-540)
Назначение средства измеренийКалибраторы многофункциональные ЭЛМЕТРО-Вольта (Метран-540) (далее по тексту -калибраторы) предназначены для измерений и воспроизведений сигналов силы и напряжения постоянного тока, сопротивления, сигналов термоэлектрических преобразователей - термопар (ТП) и термометров сопротивления (ТС).
Калибраторы применяются в полевых и лабораторных условиях как рабочее или как эталонное средство измерений для поверки, калибровки и настройки различных измерительных и измерительно-вычислительных комплексов, а также показывающих и регистрирующих приборов.
Описание средства измеренийКалибраторы многофункциональные являются электронными приборами, в состав которых входят следующие элементы:
-
- Электронный блок с графическим жидкокристаллическим дисплеем;
-
- Блок аналого-цифрового преобразования (АЦП) измерений;
-
- Блок генерации сигналов с обратной связью;
-
- Микропроцессорный блок;
-
- Блок питания.
Дисплей калибраторов отображает результаты измерений и воспроизведения в цифровом виде, а также отображает сведения о режиме работы калибратора.
Калибраторы обеспечивают следующие режимы работы:
-
- измерение сигналов силы постоянного тока, напряжения постоянного тока, активного сопротивления и сигналов ТП и ТС;
-
- воспроизведение сигналов силы постоянного тока, напряжения постоянного тока, активного сопротивления и сигналов ТП и ТС;
-
- одновременное измерение и воспроизведение сигналов силы постоянного тока, напряжения постоянного тока, активного сопротивления и сигналов ТП и ТС.

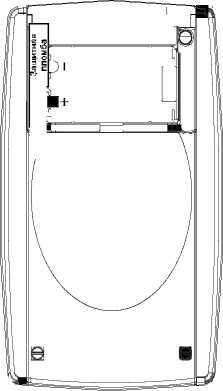

Схема пломбирования от несанкционированного доступа представлена на рисунке 1.
Место пломбирования от несанкционированного доступа
Рисунок 1 - Схема пломбирования от несанкционированного доступа

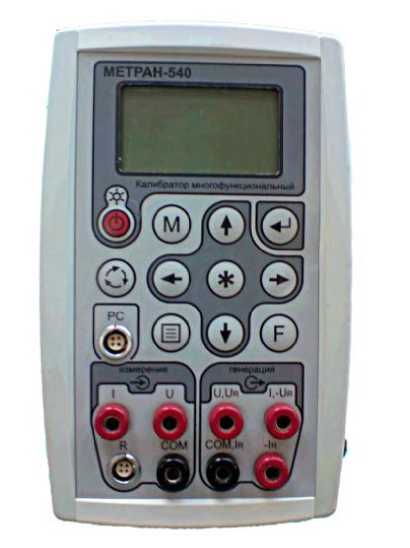

Общий вид калибраторов представлен на рисунке 2.
Калибратор многофункциональный
ЭЛМЕТРО-Вольта
Рисунок 2 - Фотография общего вида калибраторов
Калибратор многофункциональный
Метран-540
Калибраторы выполнены на базе микроконтроллера, внутреннее программное обеспечение (ПО) которого имеет идентификационные данные, приведенные в таблице 1.
Информация о версии и контрольной сумме доступна через меню калибратора.
В калибраторе отсутствует возможность внесения изменений (преднамеренных или непреднамеренных) в ПО посредством внешних интерфейсов или меню прибора.
Защита калибратора от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением клейма (пломбы) на корпус прибора.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PDM FW |
|
Номер версии (идентификационный номер) ПО |
1.00 |
|
Цифровой идентификатор ПО |
CRC 0xEA604930 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Таблица 2 - Диапазоны измерений и воспроизведений электрических сигналов, пределы допускаемой основной погрешности
|
Функция |
Диапазон |
Цена младшего разряда |
Пределы допускаемой основной погрешности, ±(% ТВ + ПВ)1)’2) |
|
Измерение силы постоянного тока, I |
±(от 0 до 24) мА |
0,1 мкА / 1 мкА |
0,03 %-I + 1 мкА |
|
Воспроизведение силы постоянного тока, I |
от 0 до 24 мА |
0,1 мкА / 1 мкА |
0,03 %-I + 1 мкА |
|
Измерение напряжения постоянного тока3, U |
±(от 0 до 100) мВ ±(от 0,1 до 1) В ±(от 1 до 10) В ±(от 10 до 50) В |
1 мкВ / 0,01 мВ 0,01 мВ / 0,1 мВ 0,1 мВ / 1мВ 1 мВ |
0,03 %-U + 7 мкВ 0,03 %-U + 0,07 мВ 0,03 %-U + 0,7 мВ 0,03 %-U + 7 мВ |
|
Воспроизведение Напряжения постоянного тока, U |
от -10 до 99,999 мВ от 0 до 999,99 мВ от 1 до 12 В |
1 мкВ 0,01 мВ 0,1 мВ / 1мВ |
0,03 %-U + 7 мкВ 0,03 %-U + 0,07 мВ 0,03 %-U + 0,7 мВ |
|
Измерение сопротивления, R |
от 0 до 400 Ом от 0,4 до 2 кОм |
0,001 Ом / 0,01 Ом 0,01 Ом / 0,1 Ом |
0,03 %-R + 0,04 Ом 0,03 %-R + 0,1 Ом |
|
В оспроизведение сопротивления, R |
от 0 до 400 Ом от 0,4 до 2 кОм |
0,001 Ом / 0,01 Ом 0,01 Ом / 0,1 Ом |
0,02 %-R + 0,08 Ом 0,02 %-R + 0,4 Ом |
|
Примечания:
| |||
Таблица 3 - Диапазоны измерений и воспроизведений сигналов термопар с НСХ по ГОСТ Р 8.5852001 с возможностью автоматической или ручной компенсацией температуры «холодного спая»
|
Тип ТП |
Диапазон температур, °С |
Пределы допускаемой основной погрешности, ±°С 1) |
Цена младшего разряда,°С |
|
R (ПП) |
от -49 до 300 |
1,5-0,0024-Т |
0,1 / 0,01 |
|
от 300 до 1768 |
0,75+0,00017^Т | ||
|
S (ПП) |
от -49 до 200 |
1,6-0,0036-Т | |
|
от 200 до 1768 |
0,85+0,00018^Т | ||
|
B (ПР) |
от 250 до 1000 |
2,6-0,0017^Т | |
|
от 1000 до 1820 |
0,75+0,00015^Т | ||
|
N (НН) |
от -200 до 0 |
0,27-0,0026^Т | |
|
от 0 до 1300 |
0,27+0,00023^Т | ||
|
K (ХА) |
от -200 до 0 |
0,2-0,002^Т | |
|
от 0 до 1370 |
0,2+0,00035^Т | ||
|
T (МКн) |
от -200 до 0 |
0,22-0,0015^Т | |
|
от 0 до 400 |
0,22 | ||
|
J (ЖК ) |
от -200 до 10 |
0,19-0,0015-T | |
|
от 10 до 1200 |
0,17+0,00027^T | ||
|
E (ХКн) |
от -200 до 20 |
0,15-0,0012-Т | |
|
от 20 до 1000 |
0,12+0,00028^Т | ||
|
L (ХК) |
от -180 до 25 |
0,15-0,0014-Т | |
|
от 25до 800 |
0,11+0,00030^Т | ||
|
Л 1 /РГ>\ |
от 10 до 1300 |
1,0 |
|
Тип ТП |
Диапазон температур, °С |
Пределы допускаемой основной погрешности, ±°С 1) |
Цена младшего разряда,°С |
|
от 1300 до 2475 |
-0,7+0,0013^T | ||
|
A-2 (ВР) |
от 10 до 300 |
1,18-0,0018-T | |
|
от 300 до 1780 |
0,47+0,00055-T | ||
|
A-3 (ВР) |
от 10 до 300 |
1,03-0,0014-T | |
|
от 300 до 1780 |
0,43+0,00055-T | ||
|
Примечание: 1) - Без учета погрешности канала компенсации температуры холодного спая. Пределы допускаемой погрешности канала компенсации температуры холодного спая ±0,5 °С. | |||
Таблица 4 - Диапазоны измерений сигналов термометров сопротивления (ТСП, ТСМ, ТСН) с НСХ по ГОСТ 6651-94, ГОСТ 6651-2009
|
Тип ТС |
W100 |
Диапазон температур, °С |
Пределы допускаемой основной погрешности, °С |
Цена младшего разряда, °С |
|
50П |
± (0,29+4,83-10-'-t) ± 1 ед. мл. разр. | |||
|
100П |
± (0,18+4,12- 10-l-t) ± 1 ед. мл. разр. | |||
|
200П |
от -199 до +845 |
для температуры от -199 до +260 °С: ± (0,13+3,5-10-4-t) ± 1 ед. мл. разр. для температуры от +260,01 до +845 °С: ± (0,3+5,47- 10-4-t) ± 1 ед. мл. разр. |
0,01 | |
|
500П |
1,3910 |
от -195 до +849 |
для температуры от -195 до -50 °С: ± (0,1+3,3-10-4-t) ± 1 ед. мл. разр. для температуры от -50,01 до +849 °С: ± (0,18+4,18- 10-4-t) ± 1 ед. мл. разр. |
0,01 |
|
1000П |
от -195 до +250 |
для температуры от -195 до -150 °С: ± (0,09+3,23-10-4-t) ± 1 ед. мл. разр. для температуры от -150,01 до +250 °С: ± (0,13+3,48- 10-4-t) ± 1 ед. мл. разр. | ||
|
Pt 50 |
± (0,3+4,52- 10-4-t) ± 1 ед. мл. разр. | |||
|
Pt 100 |
± (0,2+4,12- 10-4-t) ± 1 ед. мл. разр. | |||
|
Pt 200 |
от -195 до +845 |
для температуры от -195 до +265 °С: ± (0,13+3,5-10-4-t) ± 1 ед. мл. разр. для температуры от +265,01 до +845 °С: ± (0,31+5,1- 10-4-t) ± 1 ед. мл. разр. | ||
|
Pt 500 |
1,3850 |
для температуры от -195 до -50 °С: ± (0,1+3,3-10-4-t) ± 1 ед. мл. разр. для температуры от -50,01 до +845 °С: ± (0,18+4,17- 10-4-t) ± 1 ед. мл. разр. |
0,01 | |
|
Pt 1000 |
от -195 до +250 |
для температуры от -195 до -150 °С: ± (0,09+3,24-10-4-t) ± 1 ед. мл. разр. для температуры от -150,01 до +250 °С: ± (0,13+3,49- 10-4-t) ± 1 ед. мл. разр. | ||
|
50М |
± (0,257+3- 10-4-t) ± 1 ед. мл. разр | |||
|
53М |
1,4280 |
от -184 до +200 | ||
|
100М |
± (0,164+3 - 10-4-t) ± 1 ед. мл. разр. | |||
|
Cu 50 |
1,4260 |
от -49 до +199 |
± (0,26+3- 10-4-t) ± 1 ед. мл. разр. | |
|
Cu 100 |
± (0,164+3 - 10-4-t) ± 1 ед. мл. разр. |
|
Тип ТС |
W100 |
Диапазон температур, °С |
Пределы допускаемой основной погрешности, °С |
Цена младшего разряда, °С |
|
100H |
1,6170 |
от -59 до +179 |
± (0,13- 0,455-10-5-t) ± 1 ед. мл. разр. |
Таблица 5 - Диапазоны воспроизведений сигналов термометров сопротивления (ТСП, ТСМ, ТСН) с НСХ по ГОСТ 6651-94, ГОСТ 6651-2009
|
Тип ТС |
W100 |
Диапазон температур, °С |
Пределы допускаемой основной погрешности, °С |
Цена младшего разряда, °С |
|
50П |
± (0,45+2- 10-4-t) ± 1 ед. мл. разр. | |||
|
100П |
± (0,25+2-10-4-t) ± 1 ед. мл. разр. | |||
|
200П |
от -199 до +845 |
для температуры от -199 до +260 °С: ± (0,15+2-10-4-t) ± 1 ед. мл. разр. для температуры от +260,01 до +845 °С: ± (0,55+2-10-4-t) ± 1 ед. мл. разр. |
0,01 | |
|
500П |
1,3910 |
от -195 до +849 |
для температуры от -195 до -50 °С: ± (0,09+2-10-4-t) ± 1 ед. мл. разр. для температуры от -50,01 до +849 °С: ± (0,25+2-10-4-t) ± 1 ед. мл. разр. |
0,01 |
|
1000П |
от -195 до +250 |
для температуры от -195 до -150 °С: ± (0,07+2-10-4-t) ± 1 ед. мл. разр. для температуры от -150,01 до +250 °С: ± (0,15+2-10-4-t) ± 1 ед. мл. разр. | ||
|
Pt 50 |
± (0,45+2-10-4-t) ± 1 ед. мл. разр. | |||
|
Pt 100 |
± (0,25+2-10-4-t) ± 1 ед. мл. разр. | |||
|
Pt 200 |
от -195 до +845 |
для температуры от -195 до +265 °С: ± (0,15+2-10-4-t) ± 1 ед. мл. разр. для температуры от +265,01 до +845 °С: ± (0,55+2-10-4-t) ± 1 ед. мл. разр. |
0,01 | |
|
Pt 500 |
1,3850 |
для температуры от -195 до -50°С: ± (0,09+2-10-4-t) ± 1 ед. мл. разр. для температуры от -50,01 до +845°С: ± (0,25+2-10-4-t) ± 1 ед. мл. разр. | ||
|
Pt 1000 |
от -195 до +250 |
для температуры от -195 до -150°С: ± (0,07+2-10-4-t) ± 1 ед. мл. разр. для температуры от -150,01 до +250°С: ± (0,15+2-10-4-t) ± 1 ед. мл. разр. | ||
|
50М |
± (0,45+2-10-4-t) ± 1 ед. мл. разр | |||
|
53М |
1,4280 |
от -184 до +200 | ||
|
100М |
± (0,25+2-10-4-t) ± 1 ед. мл. разр. | |||
|
Cu 50 |
1,4260 |
от -49 до +199 |
± (0,45+2-10-4-t) ± 1 ед. мл. разр. | |
|
Cu 100 |
± (0,25+2-10-4-t) ± 1 ед. мл. разр. | |||
|
100H |
1,6170 |
от -59 до +179 |
± (0,165 + 2- 10-4-t) ± 1 ед. мл. разр. |
Пределы допускаемой дополнительной погрешности измерений и воспроизведений при изменении температуры окружающего воздуха от минус 10 °С до плюс 15 °С и от плюс 35 °С до плюс 50 °С не превышают +0,001 % ВП/°С, где ВП - верхний предел диапазона измерений или воспроизведений.
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
155х96х29 |
|
Масса (без внешних модулей), кг, не более |
0,55 |
|
Номинальное рабочее напряжение, В |
220 |
|
Потребляемая мощность, В^А, не более |
5 |
|
Время установления рабочего режима, мин, не более |
5 |
|
Нормальные условия измерений и воспроизведения: - температура окружающего воздуха, °С |
от +15 до +35 |
|
Рабочие условия измерений и воспроизведения: - температура окружающего воздуха, °С |
от -10 до +50 |
наносится на эксплуатационную документацию (руководство по эксплуатации, методику поверки, паспорт) калибратора типографским способом и на шильдик задней панели корпуса калибратора методом шелкографии.
Комплектность средства измерений
Таблица 7 - Комплектность калибраторов
|
Наименование |
Количество |
|
Калибратор |
1 шт. |
|
Блок питания |
1 шт. |
|
Комплект сигнальных электрических кабелей для подключения к поверяемому прибору |
1 комплект |
|
Термозонд для компенсации температуры холодного спая |
1 шт. |
|
Адаптер интерфейса к компьютеру |
1 шт. (опция). |
|
Паспорт |
1 экз. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
|
Сумка |
1 шт. |
|
Аккумуляторы (Ni-Cd, NiMH типоразмер АА) |
1 комплект |
осуществляется по документу «Калибраторы многофункциональные ЭЛМЕТРО-Вольта (Метран-540). Методика поверки 3103.000 МП», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в декабре 2010 г.
Основные средства поверки указаны в таблице 8.
Таблица 8 - Основные средства поверки
|
Наименование |
Тип |
Требуемые технические характеристики |
|
Мультиметр цифровой |
Agilent 34401А |
Основная погрешность измерения: 100 мВ ±(0,005 % ИВ+0,0035 % ВП) 10 В, 100В ±(0,0035 % ИВ+0,0005 % ВП) |
|
Калибратор портативный многофункциональный |
Метран-510ПКМ класс А |
Основная погрешность воспроизведения: 0 -100 мВ ±(0,0075 % ИВ + 5 мкВ) 0,1 - 1,0 В ±(0,0075 % ИВ + 0,05 мВ) |
|
Калибратор-вольтметр универсальный |
В1-28 |
Основная погрешность воспроизведения: 10 - 50 В ±(0,05 % ИВ + 0,05 % ВП) |
|
Образцовая катушка электрического сопротивления |
МС 3006 |
Сопротивление 50 Ом; 100 Ом; 200 Ом; 400 Ом; 500 Ом, 1 кОм; 2 кОм. Класс точности 0,002 |
|
Примечание: Допускается применять другие эталонные средства измерений, с техническими характеристиками не хуже указанных выше | ||
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к калибраторам многофункциональным ЭЛМЕТРО-Вольта (Метран-540)ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ Р 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики.
ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ИзготовительООО «ЭлМетро Групп»
ИНН 7448092141
Адрес: 454106, г. Челябинск, ул. Неглинная, д. 21, пом. 106 Телефон: (351) 793-8028
Факс: (351) 742-6884
Испытательный центрГосударственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, (495) 430-57-25
Факс: (495) 437-56-66, (495) 430-57-25
Аттестат аккредитации - зарегистрирован в Государственном реестре СИ под № 30004-08
