ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы модификаций «ОКА-92», «ОКА-Т», «ОКА-92М», «ОКА-МТ», «ОКА-92Т», «ОКА-92МТ», «ОКА-М»

Газоанализаторы модификаций «ОКА-92», «ОКА-Т», «ОКА-92М», «ОКА-МТ», «ОКА-92Т», «ОКА-92МТ», «ОКА-М» предназначены для определения содержания кислорода, содержания горючих газов, содержания диоксида углерода и токсичных газов в воздухе рабочей зоны.

В зависимости от измеряемых компонентов газоанализаторы имеют следующие обозначения в модификации:

• - цифры «92» - определение содержания кислорода;

• - буква «М» - определение содержания горючих газов (градуировка по одному из газов: водороду H2, оксиду углерода CO, метану CH4, пропану C3H8, гексану C6H14 при контроле паров бензина);

• - буква «Т» - определение содержания диоксида углерода СО2 и/или токсичных газов (по выбору потребителя оксид углерода СО, сероводород H2S, диоксид серы SO2, хлор Cl2, хлористый водород HCl, фтористый водород HF, метан CH4, аммиак NH3 и двуокись азота NO2).

Газоанализаторы имеют стационарное и переносное исполнение.

Газоанализаторы выпускаются с числом измерительных каналов от 1 до 16, со встроенным или выносными блоками датчиков.

Газоанализаторы состоят из блока индикации (стационарного или переносного), блока питания (выносного или встроенного), блока коммутации (для стационарного исполнения) и блоков датчиков, количество которых зависит от числа точек контроля. При наличии в составе газоанализатора одного блока датчиков, он может быть конструктивно размещен в блоке индикации.

Принцип действия газоанализаторов основан на измерении электрических параметров чувствительных элементов (сенсоров), которые зависят от содержания определяемого компонента в воздухе. Для измерения содержания токсичных газов и кислорода в воздухе рабочей зоны используются электрохимические сенсоры; для измерения содержания горючих газов -термокаталитические сенсоры, для измерения содержания диоксида углерода и углеводородов -оптические сенсоры.

Способ отбора пробы - диффузионный

В стационарных газоанализаторах есть цифровая индикация на жидкокристаллическом дисплее, аналоговый (токовый) выход и цифровой выход. Токовые выходы имеют диапазон (0 - 5) мА, либо - (4 - 20) мА - по запросу потребителя. Цифровая индикация и токовые выходы могут отсутствовать. Переносное исполнение имеет цифровую индикацию на жидкокристаллическом дисплее.

Газоанализаторы могут использоваться с датчиками «Хоббит-ТВ», выполненными во взрывозащищенном исполнении.

В газоанализаторах предусмотрена световая и звуковая сигнализация, которая включается, когда содержание любого из измеряемых газов достигает предельно допустимых порогов, устанавливаемых в пределах диапазонов измерений. В газоанализаторах допускается изменение количества порогов срабатывания на канал измерения, а также может быть предусмотрен вывод информационных сообщений о срабатывании сигнализации на монитор ПК. По требованию заказчика сигнализация о выходе содержания определяемых компонентов за установленные пороговые значения может быть отключена или не устанавливаться.

При наличии специальных требований безопасности в газоанализаторы стационарного исполнения могут быть встроены реле для управления внешними исполнительными устройствами, или они могут комплектоваться специальными блоками коммутации, формирующими сигналы управления внешними устройствами, пороги срабатывания и их количество.

Внешний вид газоанализаторов и отдельных блоков представлен на рисунках 1 - 9.

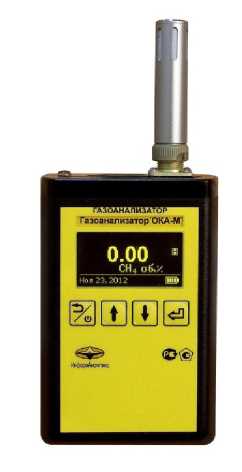

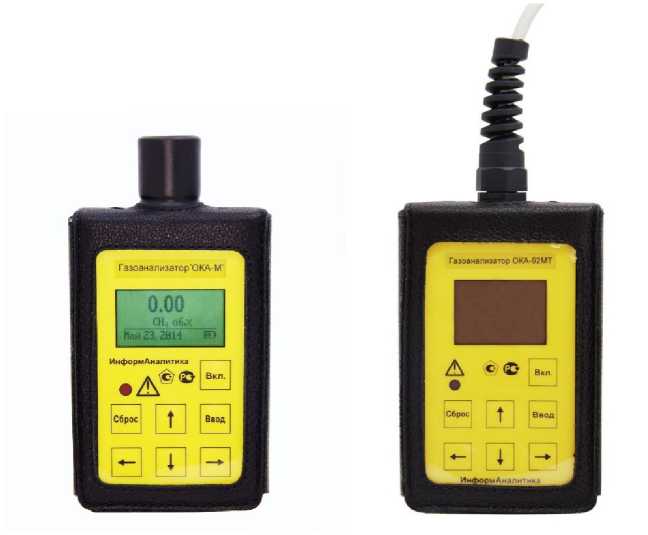

Рисунок 1 - Внешний вид газоанализаторов переносных со встроенным блоком датчиков без взрывозащиты

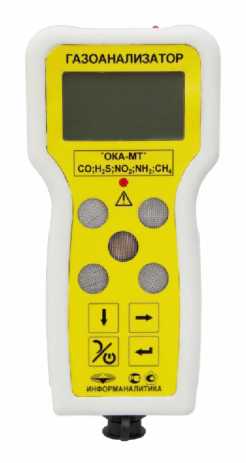

Рисунок 2 - Внешний вид переносного газоанализатора

со встроенным и с выносным взрывозащищенными датчиками "Хоббит-ТВ"

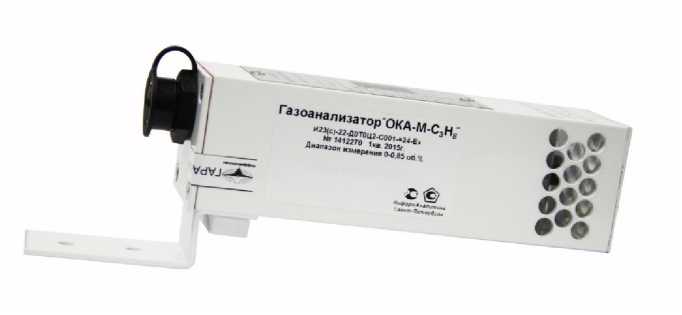

Рисунок 3 - Внешний вид стационарного газоанализатора со встроенным блоком датчика без взрывозащиты

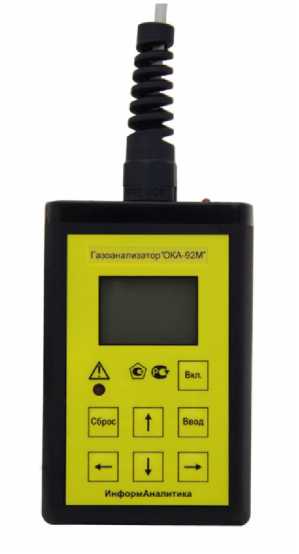

Рисунок 5 - Внешний вид блоков индикации переносных газоанализаторов с выносным блоком датчиков без взрывозащиты

Рисунок 4 - Внешний вид стационарного газоанализатора со встроенным взрывозащищенным датчиком "Хоббит-ТВ"

Рисунок 6

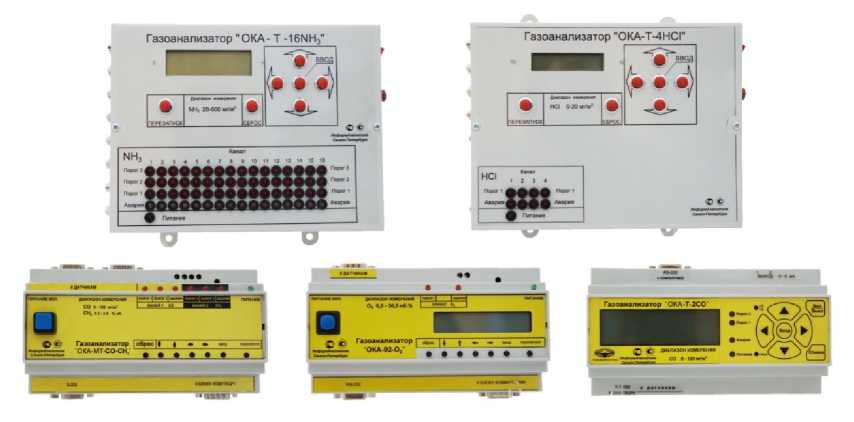

- Внешний вид блоков индикации стационарных газоанализаторов с выносными блоками датчиков

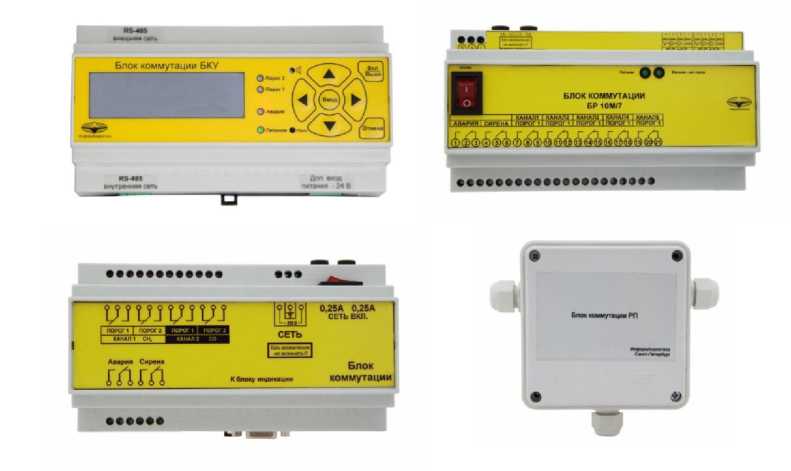

Рисунок 7 - Внешний вид блоков коммутации стационарных газоанализаторов с выносными блоками датчиков

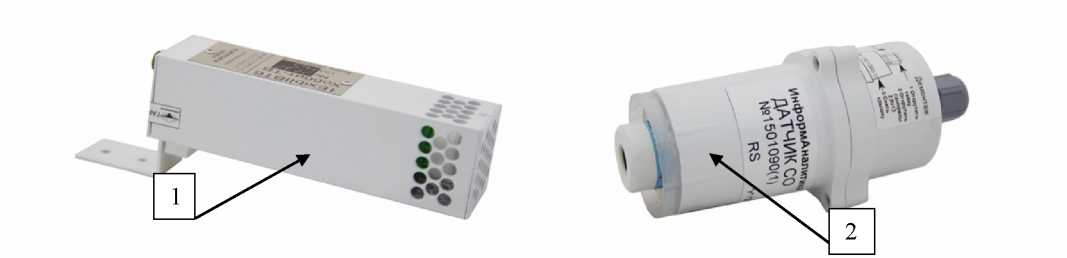

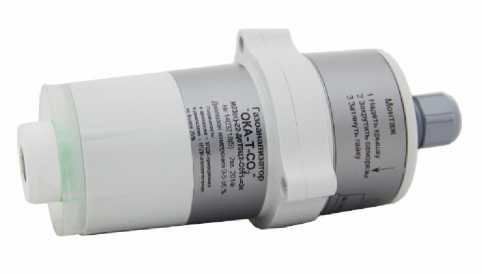

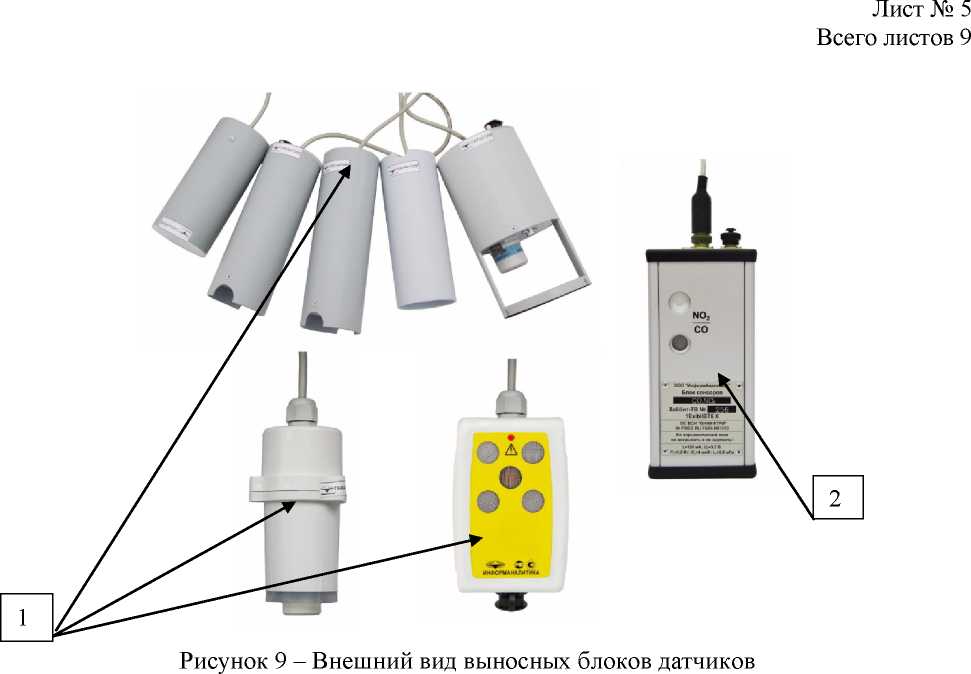

Рисунок 8 - Внешний вид выносных блоков датчиков газоанализаторов стационарного исполнения

• 1 - взрывозащищенное исполнение

• 2 - невзрывозащищенное исполнение

переносных газоанализаторов

• 1 - невзрывозащишенное исполнение

• 2 - взрывозащищенное исполнение

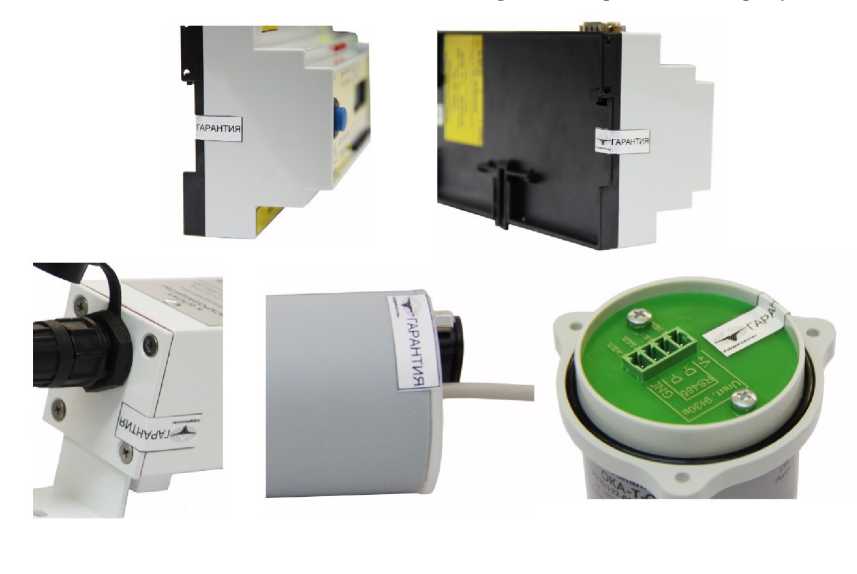

Элементы настройки измерительной части газоанализаторов конструктивно защищены от несанкционированного проникновения пломбированием невосстанавливаемой наклейкой, закрывающей один из винтов на корпусе блока датчика. Блок индикации газоанализаторов и стационарный газоанализатор со встроенным блоком датчиков также опломбированы невосстанавливаемой наклейкой. Места пломбирования приведены на рисунке 10.

Рисунок 10 - Места пломбировки газоанализаторов и блоков

Программное обеспечение

Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «ВЫСОКИЙ» в соответствии Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и случайных изменений.

Метрологические и технические характеристики

Диапазоны измерений указаны в таблице 1. Таблица 1

Пределы допускаемой основной абсолютной погрешности измерения объемной доли кислорода, %

Пределы допускаемой основной приведенной погрешности измерения горючих газов и диоксида углерода в диапазоне от 0 до 40 % верхнего предела измерения и токсичных газов в диапазоне от 0 до 1 ПДК, % Пределы допускаемой основной относительной погрешности измерения горючих газов и диоксида углерода в диапазоне от 40 до 100 % верхнего предела измерения и токсичных газов в диапазоне от 1 ПДК до верхнего предела измерений, %

Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды на каждые 10°С, доля от пределов допускаемой основной погрешности, не более

Предел допускаемой дополнительной погрешности от влияния неизме-ряемых компонентов, доля от пределов допускаемой основной погрешности, не более

Пределы допускаемой относительной погрешности срабатывания сигнализации, %

Предел допускаемой вариации выходного сигнала, доля от пределов основной погрешности измерения, не более

Пределы допускаемого изменения выходного сигнала:

• - для переносного исполнения за 24 часа непрерывной работы, доля от пределов основной погрешности измерения, не более

• - для стационарного исполнения за 14 суток непрерывной работы, доля от пределов основной погрешности измерения, не более

Пределы Т0,9д допускаемого времени установления показаний: с, не более

• - при измерении горючих газов с термокаталитическими сенсорами,

• - при измерении O2 при температуре воздуха 50; 25; 0;

минус 25 °С,

• - при измерении Cl2 и NO2

• - при измерении HF и HCl

• - для прочих каналов измерения

Время прогрева:

• - при измерении кислорода и горючих газов, с, не более

• - при измерении токсичных газов и диоксида углерода, мин, не более Габаритные размеры, мм, не более:

• - блок датчиков

• - блок индикации

• - блок коммутации

• - блок питания переносной

Масса, г, не более:

• - блока датчиков

  ±25

  ±25

  0,5

  1,5

  ±25

  0,5

  0,5

  0,5

  15

  15; 20; 35; 60

  30

  300

  120

  15

  15

  100x80x250

  260x240x120

  315x175x120

  100x60x60

  700

• - блока индикации

  3500

  3500

  200

  15000

  10

  от минус 40 до 50

  от минус 20 до 50

  до 95

  от 84 до 106,7

  40

• - блока коммутации

• - блока питания переносного

Наработка на отказ, ч, не менее

Средний срок службы, лет, не менее

Условия эксплуатации:

• - температура окружающего воздуха (кроме блоков индикации с

ЖКИ), °С

• - температура окружающего воздуха (блоки индикации с ЖКИ), °С

• - относительная влажность воздуха при температуре 30 °С, %

• - атмосферное давление, кПа

• - напряженность магнитного поля, А/м, не более

• - наличие неизмеряемых компонентов в анализируемом воздухе в табл. 2. Таблица 2

  Определяемый	Допускаемое содержание неизмеряемых компонентов, мг/м3,
  компонент	не более
  Диоксид серы SO2	H2S и HCl не допускаются
  Хлор Cl2	H2S - 8, SO2 - 10, NH3 - 25, HCl - 3 NO2 не допускается
  Хлористый водород HQ	H2S - 15, SO2 - 8, Cl2 - 3, HF - 0,6
  Фтористый водород HF	H2S, SO2 и HCl не допускаются, Cl2 - 0,7, NO2 - 3, CO - 20
  Двуокись азота NO2	H2S и SO2 не допускаются, Cl2 - 0,6

наносится типографским способом на титульный лист Руководства по эксплуатации и Паспорта, в виде наклейки - на корпус блока индикации.

Комплектность средства измерений

Сведения о методах измерений приведены в разделе 2 Руководства по эксплуатации ЛШЮГ.413411.009 РЭ «Газоанализаторы модификаций «ОКА-92», «ОКА-Т», «ОКА-92М», «ОКА-МТ», «ОКА-92Т», «ОКА-92МТ», «ОКА-М». Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к газоанализаторам модификаций «ОКА-92», «ОКА-Т», «ОКА-92М», «ОКА-МТ», «ОКА-92Т», «ОКА-92МТ», «ОКА-М»:

• 1. ГОСТ 8.578-2008 "ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах".

• 2. ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические условия".

• 3. ГОСТ 27540-87 "Сигнализаторы горючих газов и паров термохимические. Общие технические условия".

• 4. ГОСТ 12.1.005-88 "Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны"

• 5. ТУ 4215-009-46919435-99 (ЛШЮГ.413411.009) "Газоанализаторы модификаций «ОКА-92МТ», «ОКА-92», «ОКА-92М», «ОКА-М», «ОКА-92Т», «ОКА-МТ», «ОКА-Т». Технические условия".

Общество с ограниченной ответственностью «Информаналитика» (ООО «Информаналитика»), Россия

Адрес: 194223, г. Санкт-Петербург, а/я 4

Тел./факс: (812) 552-98-31

E-mail: mail@infogas.ru

ГЦИ СИ ФБУ «Тест-С.-Петербург»

Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1.

Тел.: (812) 244-62-28, 244-12-75, факс: (812) 244-10-04.

E-mail: letter@rustest.spb.ru.

Аттестат аккредитации ГЦИ СИ ФБУ «Тест-С.-Петербург» по проведению испытаний средств измерений в целях утверждения типа № 30022-10 от 15.08.2011 г.
