МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

27 декабря 2018 г.                                                 2776

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 30245 «Уровнемеры емкостные Liquicap» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращениями ООО «Эндресс+Хаузер» б/д приказываю:

• 1. Внести изменения в описание типа на уровнемеры емкостные Liquicap, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 36668-08, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить поверку по документу МП 36668-08 с изменением № 1 «ГСИ. Уровнемеры емкостные Liquicap. Методика поверки», утвержденному ФГУП «ВНИИМС» 19 ноября 2018 г., и распространить действие документа на уровнемеры емкостные Liquicap, находящиеся в эксплуатации.

• 3.  Переоформить свидетельство об утверждении типа № 30245 «Уровнемеры емкостные Liquicap», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 36668-08, в связи с внесением изменений в документ на методику поверки и переименованием организации-изготовителя с «фирма Endress+Hauser GmbH+Co.KG», Германия на «фирма Endress+Hauser SE+Co.KG», Германия.

• 4.  Управлению метрологии (Д.В.Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036EE32711E88OE9E0O71BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2018 до 08.11.2019 ________________________________>

Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «27» декабря 2018 г. № 2776

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры емкостные Liquicap

Уровнемеры емкостные Liquicap (далее - уровнемеры) предназначены для непрерывного измерения уровня, измерений предельных уровней проводящих и непроводящих жидкостей, а также уровня границы раздела жидких сред.

Уровнемер состоит из зонда и первичного измерительного преобразователя, он может иметь компактное или раздельное исполнение, а также иметь дополнительный преобразователь или переключатель.

Принцип измерений уровня основан на изменении емкости конденсатора при изменении уровня заполнения резервуара. Зонд уровнемера и стенка резервуара образуют электрический конденсатор. При заполнении резервуара рабочей средой емкость цепи, состоящей из стенок резервуара и зонда, изменяется. Зонд может иметь исполнение с заземляющей трубкой, в этом случае электрический конденсатор образуется между зондом и заземляющей трубкой.

Сигнал от зонда поступает на измерительный преобразователь FEI, который в зависимости от требований применения, на выходе формирует различные виды сигналов: токовый, частотно-импульсный, HART, Profibus-PA, Foundation Fieldbus.

Зонд может иметь тросовое, стержневое исполнение. Монтаж зонда на резервуаре -резьбовой, фланцевый, TRI-Clamp, гигиенические присоединения.

В зависимости от конструктивного исполнения зонда и измерительного преобразователя выпускаются различные модели уровнемеров Liquicap.

Настройка и управление уровнемером осуществляется с дисплея на месте монтажа или через интерфейс цифровой коммуникации. Измерительная информация может передаваться в виде аналогового и/или цифрового сигнала в персональный компьютер, контроллер, устройство индикации, регистрации или может быть считана с дисплея прибора. С уровнемерами с частотно-импульсным выходным сигналом дополнительно могут использоваться электронными преобразователи Silometer FMXxxx, Silometer FMCxxx, Prolevel FMCxxx, отличающиеся по конструктивному исполнению и наличию взрывозащищенного исполнения.

Уровнемеры могут применяться для индикации объема жидкостей в резервуарах.

Уровнемеры могут иметь взрывозащищенное (Ex ia IIB/IIC Т3...Т6, Ex d(ia) IIB T3...T6) исполнение.

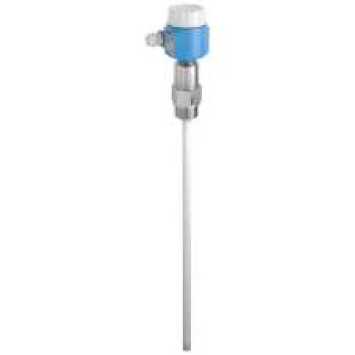

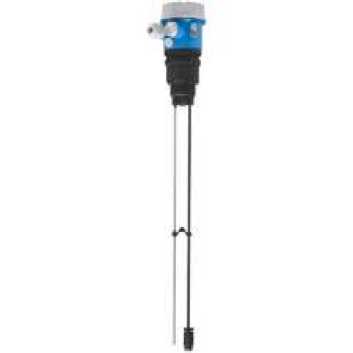

Общий вид уровнемеров приведен на рисунке 1.

Liquicap T FMI21

Liquicap M FMI51

Рисунок 1 - Общий вид уровнемеров Liquicap.

Для применения уровнемера в учетно-расчетных операциях конструктивно предусмотрена защита корпуса электронного преобразователя пломбами надзорного органа.

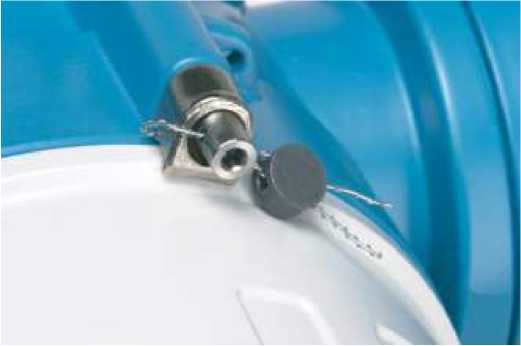

Схема пломбирования приведена на рисунке 2.

Рисунок 2 - Пломбирование корпуса уровнемера.

Программное обеспечение (ПО) уровнемеров состоит из двух частей Firmware и Software. Обработка результатов измерений и вычислений (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (Firmware).

Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен (проводится самодиагностика без отображения контрольной суммы на дисплее).

Наименование программного обеспечения отображается на дисплее преобразователя при его включении. Идентификационные номера Firmware отображаются как неактивные, не подлежащее изменению.

Наименование ПО имеет структуру X.Y.Z, где:

X - идентификационный номер Firmware обозначается:

• - 01 для уровнемеров Liquicap FMI51 и Liquicap FMI52;

• - 02 для уровнемеров Liquicap FMI21.

Y - идентификационный номер текущей версии Software (00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);

Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики уровнемера.

Конструкция приборов не позволяет проникнуть к месту регулирования внутренних настроек уровнемера без специального кода доступа через меню "Safety setting".

Кроме того предусмотрена блокировка клавиатуры одновременным нажатием клавиш I г • с помощью которой блокируется доступ ко всем операциям в меню прибора.

При использовании любого варианта защиты от несанкционированного доступа к настройкам на дисплее прибора появляется значок (О?ч).

Идентификационные данные программного обеспечения уровнемера представлены в таблицах 1-2.

Таблица 1 - Идентификационные данные ПО уровнемеров емкостных Liquicap T FMI21.

Таблица 2 - Идентификационные данные ПО уровнемеров емкостных Liquicap M FMI51, Liqui-cap M FMI52.

В соответствии с Р 50.2.077-2014 программное обеспечение уровнемеров емкостных Liquicap защищено от непреднамеренных и преднамеренных изменений согласно уровню защиты "Высокий".

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики уровнемеров емкостных Liquicap

Таблица 4 - Основные технические характеристики уровнемеров емкостных Liquicap

наносится на корпус уровнемера заводским способом и на титульные листы эксплуатационной документации типографским способом.

Таблица 5 - Комплектность средства измерений

- в соответствии с заказом

осуществляется по документу МП 36668-08 "ГСИ. Уровнемеры емкостные Liquicap. Методика поверки c изменением №1", утвержденному ФГУП "ВНИИМС" 19.11.2018 г.

Основные средства поверки:

• - рабочий эталон 1-ого разряда по ГОСТ 8.477-82 (уровнемерная поверочная установка по ГОСТ 8.321-2013);

• - рулетка измерительная металлическая 2-го класса по ГОСТ 7502-98, компарированная по МИ 1780-87.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится в паспорт или на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости

ГОСТ Р 52931-2008 "Приборы контроля и регулирования технологических процессов. Общие технические условия"

ГОСТ 28725-90 "Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний"

Техническая документация фирмы-изготовителя

Фирма Endress+Hauser SE+Co.KG, Германия

Адрес: Hauptstrasse 1, D-79689 Maulburg, Germany

Телефон: +49 7622 28 0, факс: +49 7622 28 14 38

E-mail: info@pcm.endress.com

Общество с ограниченной ответственностью "Эндресс+Хаузер" (ООО "Эндресс+Хаузер")

ИНН 7718245754

Адрес: 117105, г. Москва, Варшавское шоссе, д.35, стр. 1

Телефон: +7(495) 783-28-50, факс: +7(495) 783-28-55

E-mail: info@ru.endress.com

Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы"

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: +7(495) 437-55-77, факс: +7(495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
