ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «___» __2025 г. № ___

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части срока действия утвержденного типа средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» января 2025 г. № 91

Регистрационный № 56899-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы средств контроля радиационной обстановки СКРО-01А

Комплексы средств контроля радиационной обстановки СКРО-01А (далее - комплексы) предназначены для измерений мощности амбиентного эквивалента дозы фотонного и нейтронного излучений (далее - МАЭД), мощности поглощенной дозы фотонного излучения в воздухе (далее -МПД), плотности потока бета-частиц.

Конструктивно комплексы состоят из: блоков детектирования (далее - БД); устройств контроля бета-загрязнений и блоков детектирования бета-излучающих радионуклидов РЗБ-01А (далее - РЗБ-01А); устройств детектирования (далее - УД); блока локального контроллера (далее -БЛК); блока контроля и коммутации (далее - БКК); блока питания и коммутации (далее - БПК); блока сигнализации (далее - БС).

Комплексы имеют следующие модификации: СКРО-01А-1, СКРО-01А-2, СКРО-01А-3, СКРО-01А-4, СКРО-01А-5, СКРО-01А-6.

Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на табличку маркировочную в цифровом формате ХХХХ-ХХ, где первые четыре цифры-порядковый номер, а две последние цифры-год изготовления. Также на маркировочной табличке размещены товарный знак предприятия-изготовителя и знак утверждения типа средства измерений.

Комплекс СКРО-01А-1 предназначен для измерений МАЭД фотонного излучения и имеет варианты исполнения, отличающиеся диапазоном измерений МАЭД и наличием сигнализации. Возможны следующие варианты исполнения комплекса, включающие в себя: исполнение 01 - СКРО-01А-1-01 УДБГ-01: БД гамма-излучения типа БДГ-02, (БДГ-02-02, БДГ-02-03) на основе счетчиков Гейгера-Мюллера, БКК типа БК-01, БС типа БС-01 (БС-01-01 БС-01-02), кронштейн. Маркировочная табличка расположена на кронштейне;

02 - СКРО-01А-1-02 УДБГ-01-01: БД гамма-излучения типа БДГ-02-01 на основе счетчиков Гейгера-Мюллера, БКК типа БК-02, кронштейн. Маркировочная табличка расположена на кронштейне;

03 - СКРО-01А-1-03 УДБГ-01-02: БД гамма-излучения типа БДГ-02 (БДГ-02-02, БДГ-02-03) на основе счетчиков Гейгера-Мюллера, кронштейн. Маркировочная табличка расположена на кронштейне;

04 - СКРО-01А-1-04 УДБГ-01-03: БД гамма-излучения типа БДГ-02 (БДГ-02-02, БДГ-02-03) на основе счетчиков Гейгера-Мюллера, БКК типа БК-02, кронштейн.

Маркировочная табличка расположена на кронштейне;

исполнение 05 - СКРО-01А-1-05 УДБГ-04: БД гамма-излучения типа БДГ-04 на основе кремниевых ионно-имплантированных детекторов, БКК типа БКК-03, кабель, кронштейн. Маркировочная табличка расположена на кронштейне;

- СКРО-01А-1-06 УДБГ-04-01: БД гамма-излучения типа БДГ-04 на основе кремниевых ионно-имплантированных детекторов, БКК типа БКК-03-01, кабель, кронштейн. Маркировочная табличка расположена на кронштейне;

- СКРО-01А-1-07 УДБГ-04-04: блок счётчиков БСЧ гамма-излучения на основе счетчиков Гейгера-Мюллера, БКК типа БКК-01, кабель, кронштейн. Маркировочная табличка расположена на кронштейне;

- СКРО-01А-1-08 УДБГ-04-05: блок счётчиков БСЧ гамма-излучения на основе счетчиков Гейгера-Мюллера, БКК типа БКК-01-01, кабель, кронштейн. Маркировочная табличка расположена на кронштейне.

Комплекс СКРО-01А-2 предназначен для измерений мощности поглощенной дозы в воздухе фотонного излучения и имеет варианты исполнения, отличающиеся наличием сигнализации. Возможны следующие варианты исполнения комплекса, включающие в себя: исполнение 01 - СКРО-01А-2-01 УДБГ-04-02: БД гамма-излучения типа БДГ-04-01 на кремниевых ионно-имплантированных детекторов, БКК типа БКК-03, кронштейн. Маркировочная табличка расположена на кронштейне;

исполнение 02 - СКРО-01А-2-02 УДБГ-04-03: БД гамма- излучения типа БДГ-04-01 на

01 - СКРО-01А-3-01 УДБН-01: БД нейтронного излучения типа БДН-01 на основе коронного счетчика медленных нейтронов, БКК типа БК-01, БС типа БС-01 (БС-01-01, БС-01-02), кронштейн. Маркировочная табличка расположена на кронштейне;

02 - СКРО-01А-3-02 УДБН-01-01: БД нейтронного излучения БДН-01 на основе коронного счетчика медленных нейтронов, БК-02, кронштейн. Маркировочная табличка расположена на кронштейне;

03 - СКРО-01А-3-03 УДБН-01-02: БД нейтронного излучения типа БДН-01 на основе коронного счетчика медленных нейтронов, кронштейн. Маркировочная табличка расположена на кронштейне;

04 - СКРО-01А-3-04 УДБН-01-03: БД нейтронного излучения типа БДН-01 на основе коронного счетчика медленных нейтронов, БКК типа БК-02, подставка. Маркировочная табличка расположена на подставке;

Комплекс СКРО-01А-4 предназначен для измерений плотности потока бета-излучения и имеет варианты исполнения, отличающиеся конструктивным исполнением, наличием сигнализации и БЛК, количеством БД. Возможны следующие варианты исполнения комплекса, включающие в себя: исполнение

счетчиков Гейгера-Мюллера, БЛК типа БЛК-03, кабель (2 шт.), кронштейн. Маркировочная табличка расположена на боковой поверхности БЛК;

счетчиков Гейгера-Мюллера, БКК типа БК-01, БС типа БС-01, кронштейн. Маркировочная табличка расположена на кронштейне.

Комплекс СКРО-01А-5 предназначен для измерений МАЭД фотонного излучения, может использоваться в составе мобильных радиометрических систем бортового базирования (поиск, локализация и идентификация источников гамма-излучения, оперативный радиационный контроль при ликвидации аварий). Состоит из УДКГ - А01 на основе счетчиков Гейгера-Мюллера (для проведения измерений в диапазоне МАЭД от 1^10² до 1^10⁵ мкЗв/ч) и сцинтилляционного детектора (для проведения измерений в диапазоне МАЭД от 0,1 до 1^10² мкЗв/ч), ка-беля питания и связи, кабеля связи RS-232, кабеля питания. Маркировочная табличка расположена на крышке УДКГ.

Комплекс СКРО-01А-6 предназначен для измерений МАЭД фотонного излучения, может использоваться в составе мобильных радиометрических систем бортового базирования (поиск и локализация источников гамма-излучения, оперативный радиационный контроль при ликвидации аварий). Состоит из устройства детектирования гамма-излучения УДБГ-04-06 на основе кремниевых ионно-имплантированных детекторов, кабеля связи RS-232, кабеля питания. Маркировочная табличка расположена на крышке УДБГ.

Пломбирование производится методом наклеивания гарантийного стикера.

Принцип действия БД и УД комплекса основан на преобразовании энергии излучения в электрические сигналы, обрабатываемые БЛК, подсчете числа импульсов для дальнейшего вычисления плотности потока бета-частиц, МАЭД фотонного и нейтронного излучения, МПД фотонного излучения. Обмен информацией между БД или УД и БЛК комплекса осуществляется по магистральному последовательному каналу с интерфейсом RS-485.

Комплексы могут использоваться при контроле радиационной обстановки на различных радиологических объектах, в составе систем физической защиты АЭС, радиохимических производств, при хранении ядерных материалов, а также широким кругом потребителей, которые по роду своей деятельности связаны с контролем радиационной обстановки.

БЛК осуществляют функции управления работой комплекса: сбор и отображение данных, полученных от УД и БД, задание команд управления и др.

БС осуществляют выдачу световой и звуковой сигнализации.

Комплексы имеют гибкую структуру и может содержать в произвольном сочетании: с блоком БЛК-01 до восьми УД; с блоком БЛК-01-01 или БЛК-03 - до двух БД или УД. УД и БД могут быть рассредоточены в пространстве на расстоянии до 1200 м от БЛК комплекса.

При наличии соответствующей методики выполнения измерений (МВИ), аттестованной в установленном порядке, комплекс с соответствующим БД может быть откалиброван в единицах поверхностной активности (Бк/см²) для контроля поверхностной активности (загрязненности) бета-излучающим радионуклидом при строго определенных условиях - фиксированной геометрии измерений и конкретного бета-излучающего радионуклида.

Для проверки работоспособности СКРО-01А-1 УДБГ-01/УДБГ-01-02/УДБГ-01-03/УДБГ-04-04/УДБГ-04-05 может поставляться устройство УК-01.

Внешний вид составных частей комплексов, место пломбировки от несанкционированного доступа, место размещения знака утверждения типа и серийного номера приведены на рисунках 1 - 4 и 6.

Место нанесения знака утверждения типа и серийного номера

Место нанесения знака утверждения типа и серийного номера

Место нанесения знака утверждения типа и серийного номера

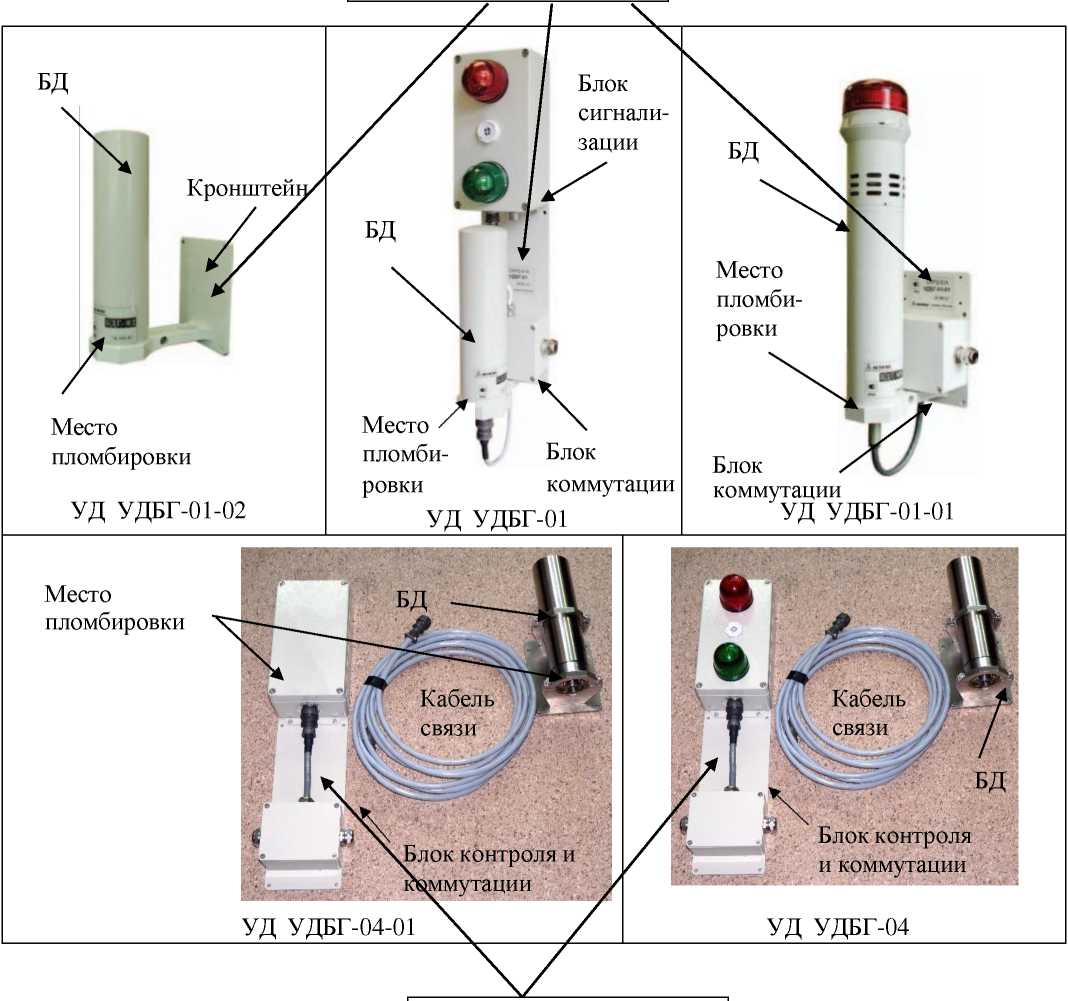

Рисунок 1 - Внешний вид комплекса СКРО-01А-01, место пломбировки от несанкционированного доступа, место размещения знака утверждения типа и серийного номера

Место пломбировки

Рисунок 2 - Внешний вид комплекса РО-01А-02, место пломбировки от несанкционированного доступа, место раз щения знака утверждения типа и серийного номера

Место н анесения знака утверждения типа и серий ного номера

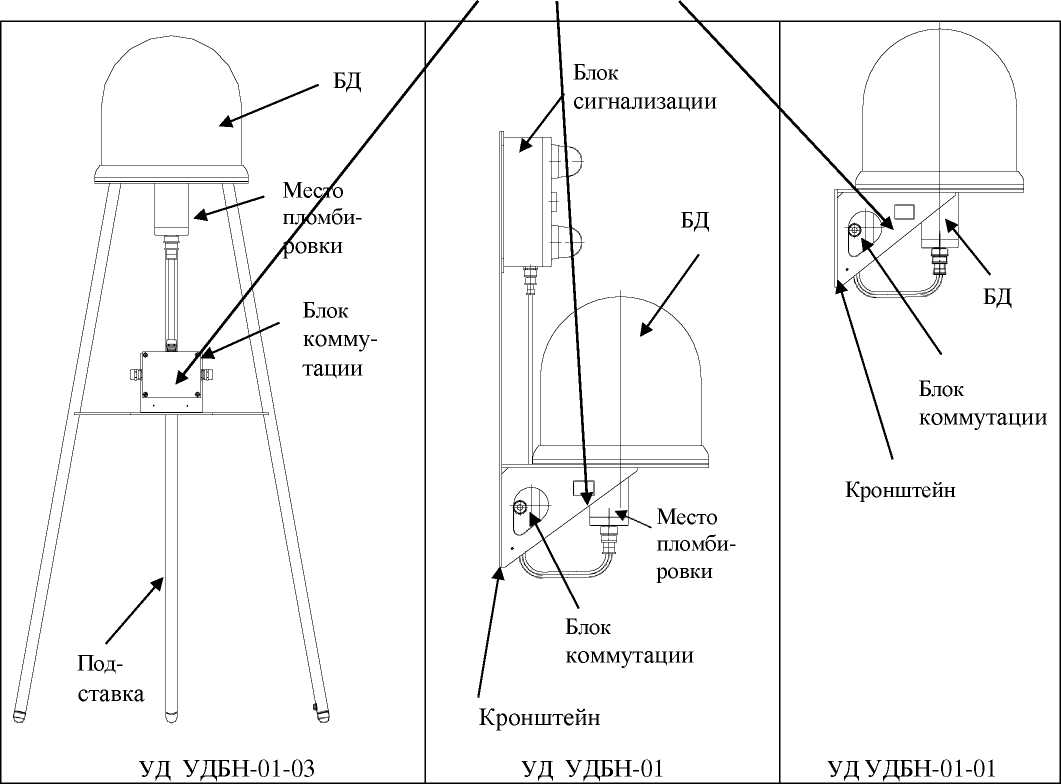

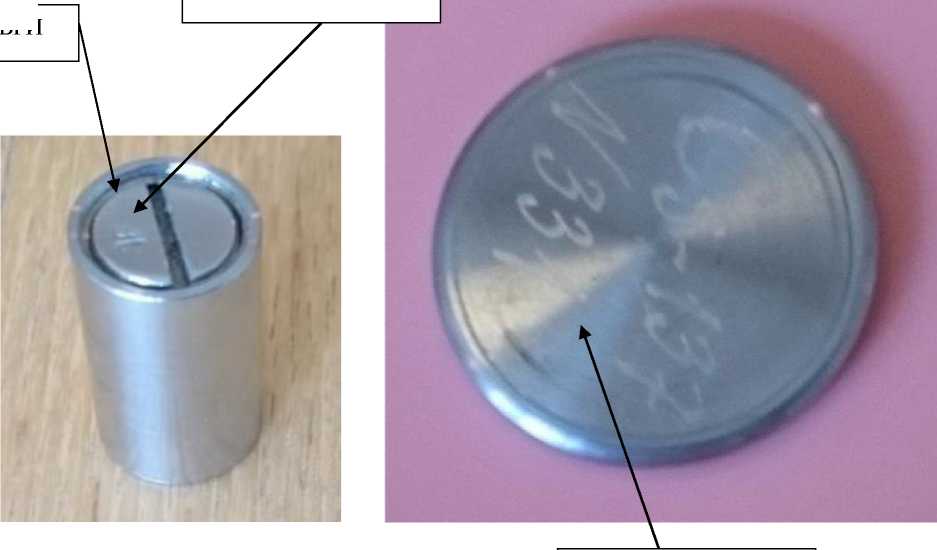

Рисунок 3 - Внешний вид комплекса СКРО-01А-03, место пломбировки от несанкционированного доступа, место размещения знака утверждения типа и серийного номера

Место нанесения знака утверждения типа и серийного номера

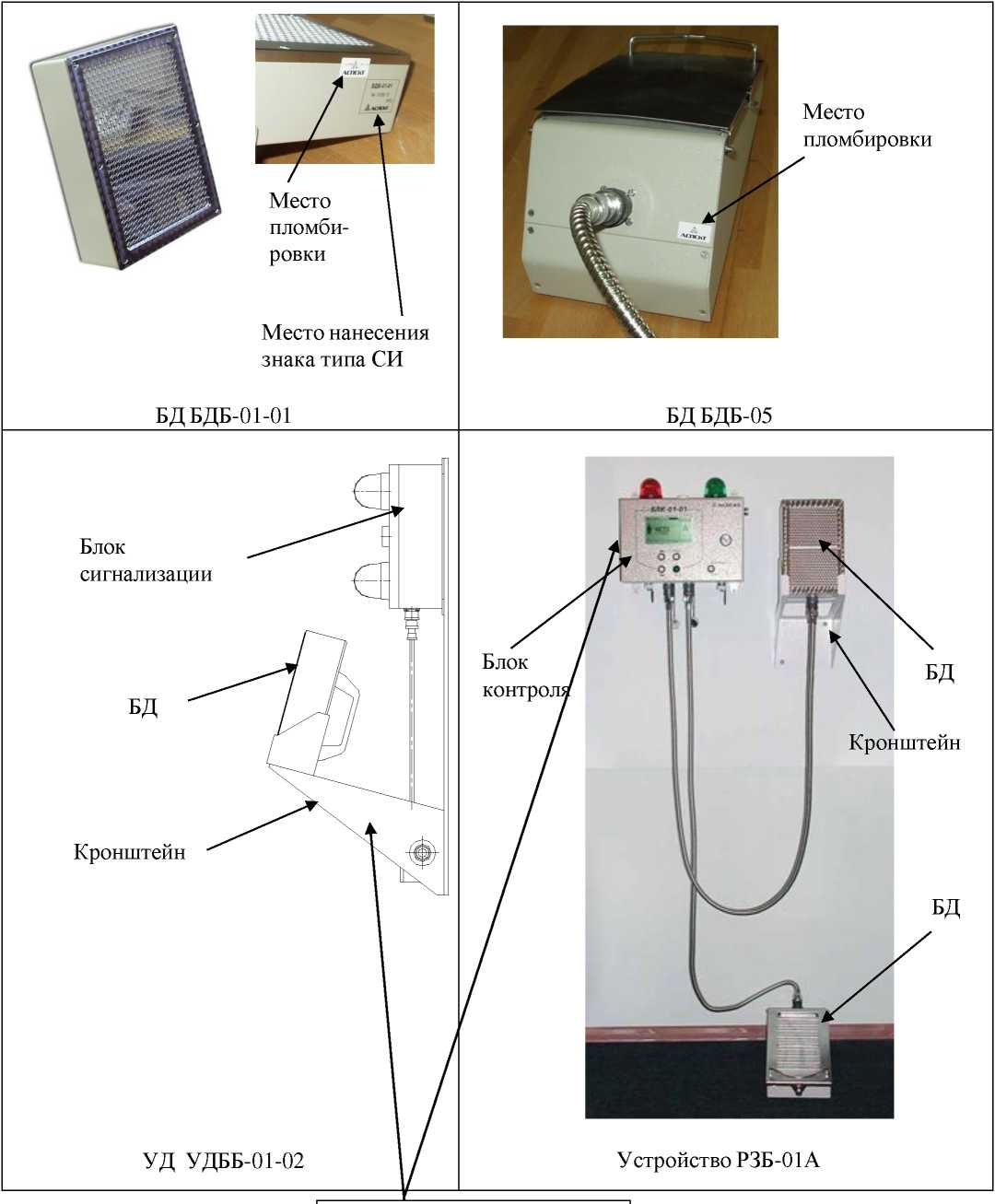

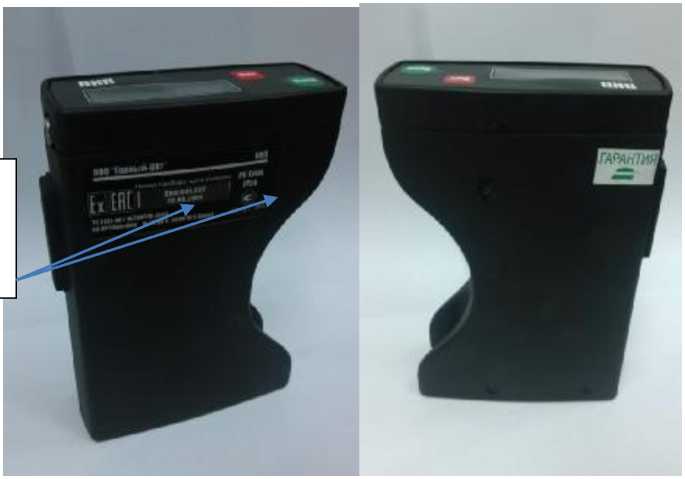

Рисунок 4 - Внешний вид комплекса СКРО-01А-04, место пломбировки от несанкционированного доступа, место размещения знака утверждения типа и серийного номера

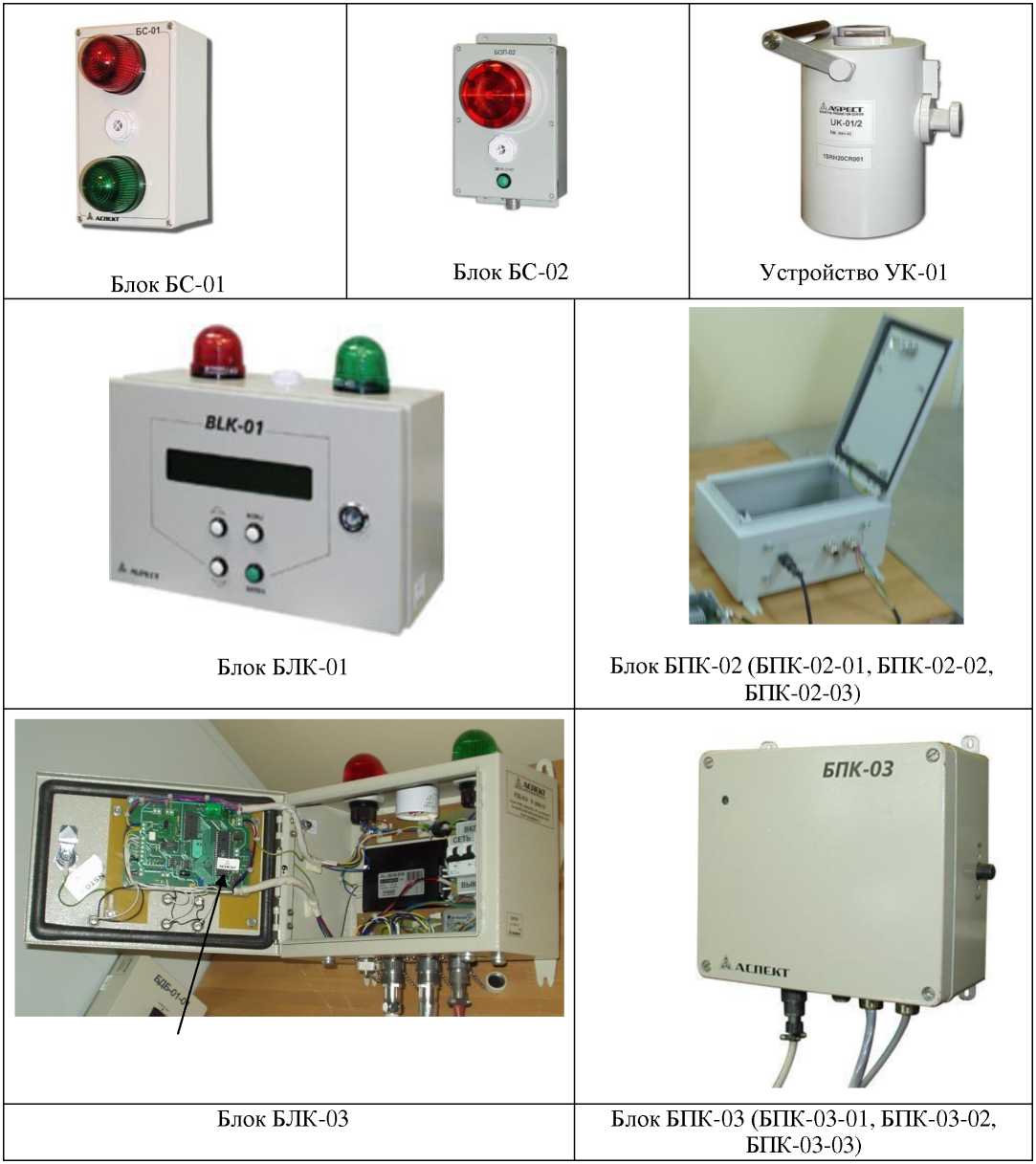

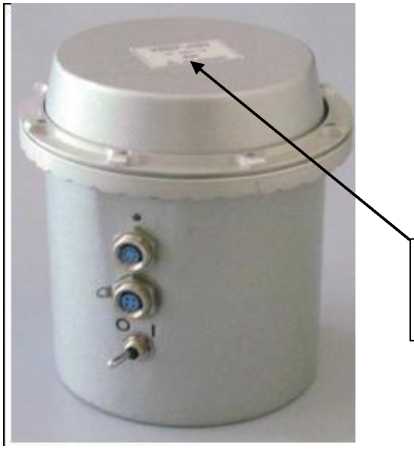

Рисунок 5 - Внешний вид устройств питания, сигнализации и отображения информации

Место нанесения знака утверждения типа и серийного номера

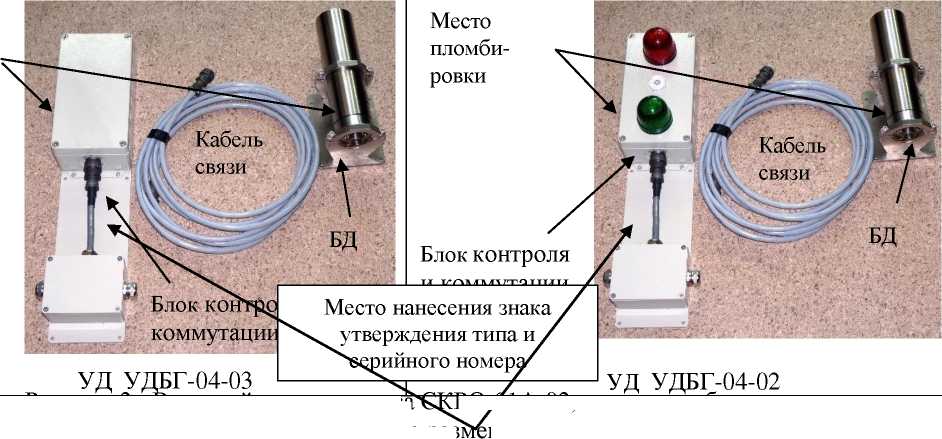

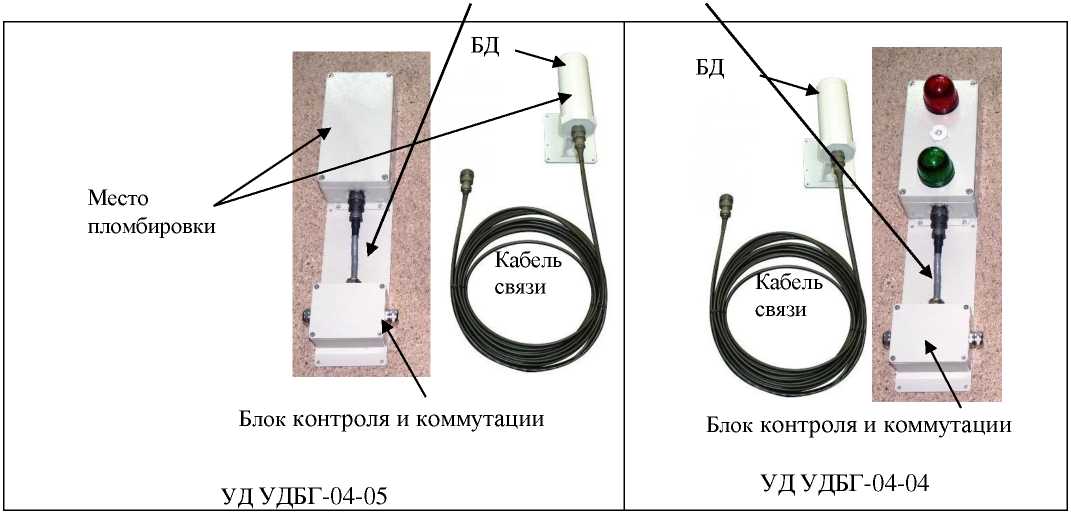

Рисунок 6 - Внешний вид устройства детектирования гамма-излучения УДБГ-04-06 (УДКГ-А01), место размещения знака утверждения типа и серийного номера

Программное обеспечение (далее - ПО) комплексов состоит из двух вариантов встроенного ПО, записанного в постоянное запоминающее устройство (далее - ПЗУ) составных частей комплекса:

• - ПО, записанное в ПЗУ УД и БД в виде программного кода вместе с градуировочными коэффициентами и константами и предназначенное для расчёта и вывода измеренных значений МАЭД, МПД, плотности потока бета-частиц, выдачи управляющих сигналов на сигнализацию, контакты реле.

• - ПО, записанное в ПЗУ БЛК в виде программного кода и предназначенное для считывания измерительной информации с УД или БД и отображения на БЛК.

Идентификационное наименование поставляемого ПО указывается в паспортах на УД, БД и БЛК.

СКРО-01А-1-01 УДБГ-01

СКРО-01А-1-02 УДБГ-01-01

СКРО-01А-1-03 УДБГ-01-02

СКРО-01А-1-04 УДБГ-01-03

BDG-02.HEX

BDG-02.HEX

BDG-02.HEX

BDG-02.HEX

СКРО-01А-1-05 УБДГ-04

СКРО-01А-1-06 УБДГ-04-01

СКРО-01А-2-01 УДБГ-04-02

СКРО-01А-2-02 УДБГ-04-03

UDBG-04-01-9.0.HEX

UDBG-04-01-9.0.HEX

UDBG-04-8.2.HEX

UDBG-04-8.2.HEX

СКРО-01А-1-07 УБДГ-04-04

СКРО-01А-1-08 УБДГ-04-05

UDBG-04-8.2.HEX

UDBG-04-8.2.HEX

СКРО-01А-5 УДКГ-А01

СКРО-01А-6 УДБГ-04-06

UDKGRead

UDKGServ

UDKGRead

UDKGServ

СКРО-01А-3-01 УДБН-01

СКРО-01А-3-02 УДБН-01-01

СКРО-01А-3-03 УДБН-01-02

СКРО-01А-3-04 УДБН-01-03

СКРО-01А-4-01 БДБ-01-01

СКРО-01А-4-02 БДБ-05

СКРО-01А-4-03 РЗБ-01А

СКРО-01А-4-04 РЗБ-01А-01

СКРО-01А-4-05 РЗБ-01А-02

СКРО-01А-4-06 УДББ-01

СКРО-01А-4-07 УДББ-01-01

СКРО-01А-4-08 УДББ-01-02

BDN-01.HEX

BDN-01.HEX

BDN-01.HEX

BDN-01.HEX

BDB-01.HEX

BDB-01.HEX

BDB-01.HEX

BDB-01.HEX

BDB-01.HEX

BDB-01.HEX

BDB-01.HEX

BDB-01.HEX

БЛК-01

БЛК-03

БЛК-01-01

PU.HEX

BLK-0101-RU-HEX

BLK-01-01.HEX

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Метрологические и технические характеристики

Таблица 2 - Метрологические и технические характеристики комплексов

Таблица 3 - Габаритные размеры и масса составных частей комплексов

Таблица 4 - Показатели надежности

наносится на титульный лист формуляра ДЦКИ.412112.001ФО типографским способом или специальным штемпелем и на заднюю (боковую) стенку УД (БД) методом сеткографии или путем приклеивания шильдика.

Таблица 5 - Комплектность средства измерений

приведены в разделе 4 «Использование комплекса» документа ДЦКИ.412112.001РЭ «Комплекс средств контроля радиационной обстановки СКРО-01А. Руководство по эксплуатации»

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 8.033-2023 Государственная поверочная схема для средств измерений активности радионуклидов, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников;

ГОСТ 8.070-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений поглощенной дозы, эквивалента дозы и мощности эквивалента дозы фотонного и электронного излучений;

Приказ Росстандарта от 21 июля 2023 г. № 1490 «Об утверждении Государственной поглощенной дозы, и индивидуального

Акционерное общество «Научно-производственный центр «АСПЕКТ» им. Ю.К.Недачина» (АО «НПЦ «АСПЕКТ»)

ИНН 5010002623

Адрес: 141980, Московская обл., г.о. Дубна, г. Дубна ул. Сахарова А. Д., д. 8 Телефон (факс): (49621) 6-52-72 (6-51-08)

E-mail: aspect@dubna.ru

Web-сайт: http://www.aspect.dubna.ru

Изготовитель

Акционерное общество «Научно-производственный центр «АСПЕКТ» им. Ю.К.Недачина» (АО «НПЦ «АСПЕКТ»)

ИНН 5010002623

Адрес: 141980, Московская обл., г.о. Дубна, г. Дубна ул. Сахарова А. Д., д. 8 Телефон (факс): (49621) 6-52-72 (6-51-08)

E-mail: aspect@dubna.ru

Web-сайт: http://www.aspect.dubna.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон/факс: (495) 526-63-00

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» января 2025 г. № 91

Регистрационный № 60411-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики «Кварц ТМ»

Датчики «Кварц ТМ» (далее - Кварц ТМ) предназначены для измерений давления и температуры в гермоотсеках (ГО) и выдачи сигналов в систему телеметрии или в наземную аппаратуру.

Принцип действия Кварц ТМ основан на пропорциональной зависимости частоты собственных колебаний чувствительных элементов от измеряемых значений давления и температуры.

Конструктивно Кварц ТМ состоит из следующих составных частей: блок обработки и преобразования сигналов (далее - БОПС); преобразователь первичный «Кварц ПП» (далее -ПП);

кабель сигнальный.

ПП закреплен на корпусе БОПС. Электрически они соединены кабелем сигнальным. На передней панели БОПС кроме соединителя для подключения ПП установлены соединители для подключения к системе питания, системе телеметрии и КПА «Кварц Н».

Внешний вид и схема пломбировки Кварц ТМ от несанкционированного доступа, обозначение места нанесения знака утверждения типа и заводского номера представлены на рисунке 1.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на крышку корпуса Кварц ТМ методом гравировки. Формат нанесения заводского номера цифровой.

Нанесение знака поверки на корпус Кварц ТМ не предусмотрено.

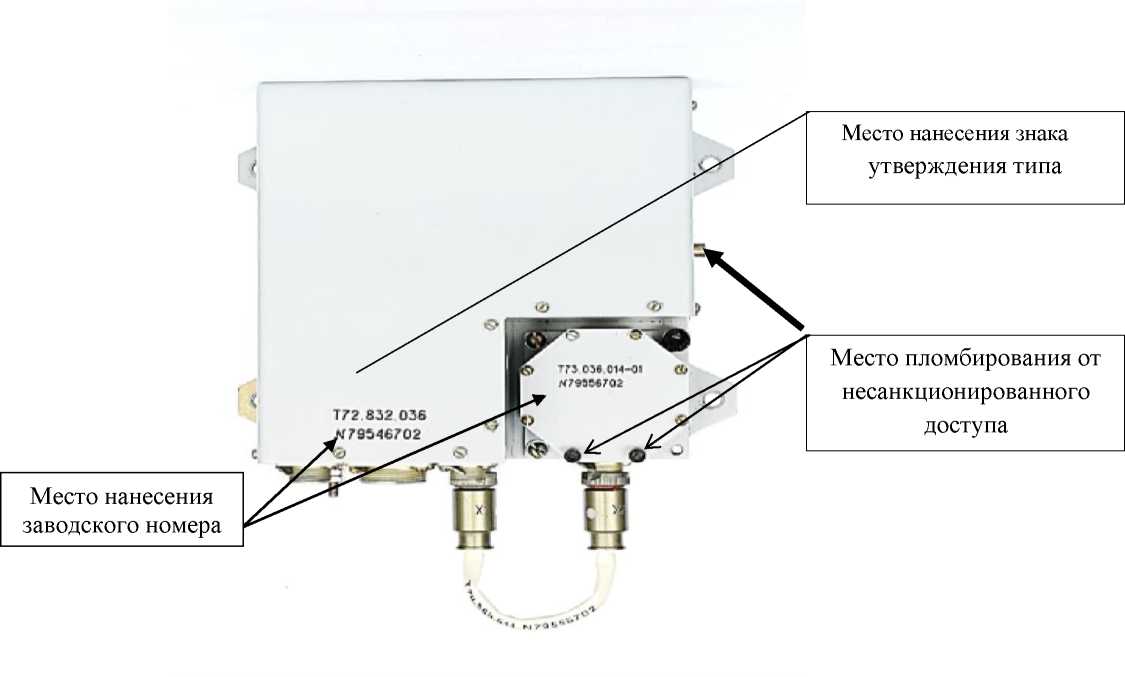

Рисунок 1 - Внешний вид и схема пломбировки Кварц ТМ от несанкционированного доступа, обозначение места нанесения знака утверждения типа и заводского номера

Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО

Влияние метрологически значимой части ПО на метрологические характеристики Кварц ТМ не выходит за пределы согласованного допуска.

Метрологически значимая часть ПО Кварц ТМ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.

Конструкция Кварц ТМ исключает возможность несанкционированного влияния на ПО Кварц ТМ и измерительную информацию. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на кожух Кварц ТМ любым технологическим способом, обеспечивающим чёткое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость изображения знака в течение установленного срока службы Кварц ТМ, и на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплект поставки Кварц ТМ

приведены в разделе 2 «Использование по назначению» документа Т72.832.036 РЭ «Датчик «Кварц ТМ». Руководство по эксплуатации».

Т72.832.036 ТУ Датчики «Кварц ТМ». Технические условия.

Федеральное государственное автономное научное учреждение «Центральный научноисследовательский и опытно-конструкторский институт робототехники и технической кибернетики» (ЦНИИ РТК)

Юридический (почтовый) адрес: 194064, г. Санкт-Петербург, Тихорецкий пр-кт, д. 21

Тел/факс: (812) 552-74-05, 552-01-10/556-36-92

Е-mail: rtc@rtc.ru

Web-сайт: http://www.rtc.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11 Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/оМенделеево Телефон: +7(495) 526-63-00, Факс: +7(495) 526-63-00

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» января 2025 г. № 91

Регистрационный № 77862-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи первичные «Кварц ПП»

Преобразователи первичные «Кварц ИИ» (далее - «Кварц ПП») предназначены для измерений давления и температуры рабочей среды (азот) в гермоотсеках изделий.

Принцип действия «Кварц ПП» основан на пропорциональной зависимости частоты собственных колебаний чувствительных элементов от измеряемых значений давления и температуры.

Конструктивно «Кварц ПП» выполнены в виде блоков с размещёнными внутри этихблоков, на внутренней стороне крышки:

• - кварцевым резонатором чувствительным к давлению;

• - плата преобразователя кварцевого, с установленным на ней кварцевым резонаторомчувствительным к температуре;

• - двумя генераторами импульсов, предназначенными для формирования выходных частотных сигналов;

• -  электрически перепрограммируемого постоянного запоминающего устройства EEPROM, предназначенного для хранения значений коэффициентов уравнений аппроксимирующих функций, полученных по результатам градуировки преобразователей и используемых в наземной вторичной аппаратуре для определения текущих значений температуры, абсолютного давления и приведенного (к температуре 20 °С) давления воздуха.

Общий вид «Кварц ПП» и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа, знака поверки и заводского номера представлены на рисунке 1.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на крышку корпуса «Кварц ПП» методом гравировки. Формат нанесения заводского номера цифровой.

Знак поверки наносится на боковую грань корпуса «Кварц ПП».

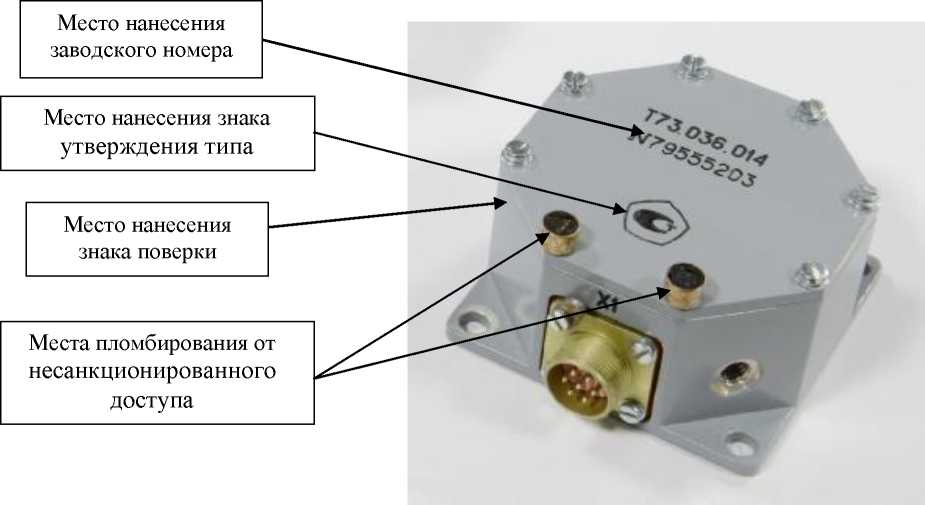

Рисунок 1 - Общий вид «Кварц ПП» и схема пломбировки от несанкционированного доступа,обозначение места нанесения знака утверждения типа, знака поверки и заводского номера

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на передние части «Кварц ИИ» любым технологическим способом, обеспечивающим чёткое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость изображения знака в течение установленного срока службы «Кварц ИИ», и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность «Кварц ИИ»

приведены в разделе 2 «Использование по назначению» документа Т73.036.014 РЭ «Иреобразователь первичный «Кварц ИИ». Руководство по эксплуатации».

Т73.036.014 ТУ Иреобразователь первичный «Кварц ИИ». Технические условия.

Федеральное государственное автономное научное учреждение «Центральный научноисследовательский и опытно-конструкторский институт робототехники и технической кибернетики» (ЦНИИ РТК)

ИНН 7804023410

Адрес: 194064, г. Санкт-Петербург, Тихорецкий пр-кт, д. 21

Телефон: +7 (812) 552-01-10

E-mail: rtc@rtc.ru

Web-сайт: www.rtc.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон: +7 (495) 526-63-00

E-mail: office@vniiftri.ru

Web-сайт: www.vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» января 2025 г. № 91

Регистрационный № 78324-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контрольно-проверочная аппаратура «Кварц Н»

Контрольно-проверочная аппаратура «Кварц Н» (далее - КПА «Кварц Н») предназначена для измерений частоты выходных электрических сигналов первичных измерительных преобразователей (ПИП) давления и температуры, вычисления по результатам измерений значений абсолютного давления, температуры, давления, приведенного к температуре 20 °С (приведённого давления), и показателя негерметичности в гермоотсеках.

Принцип действия КПА «Кварц Н» основан на измерении частоты выходных сигналов ПИП (не входящих в состав КПА «Кварц Н»), пропорциональных температуре и давлению, обработке результатов измерений и индикации контролируемых значений температуры, абсолютного давления, приведённого давления воздуха и показателя негерметичности (отношение разности двух значений приведённого давления ко времени, прошедшему между двумя измерениями).

Конструктивно КПА «Кварц Н» состоит из пульта наземного контроля и негерметичности (далее - КПА «Кварц Н») на основе портативной персональной ЭВМ ЕС1866, блока сопряжения, принтера и источника бесперебойного питания (ИБП). КПА «Кварц Н» имеет интерфейс RS-232 для приема выходных сигналов ПИП.

В качестве первичных измерительных преобразователей температуры и давления используются датчики «Кварц ТМ» или первичные преобразователи «Кварц ПП».

Общий вид КПА «Кварц Н», схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа и заводского номера представлены на рисунке 1.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на планку, приклеиваемую сверху к пульту КПА «Кварц Н» методом гравировки. Формат нанесения заводского номера буквенно-цифровой.

Нанесение знака поверки на КПА «Кварц Н» не предусмотрено.

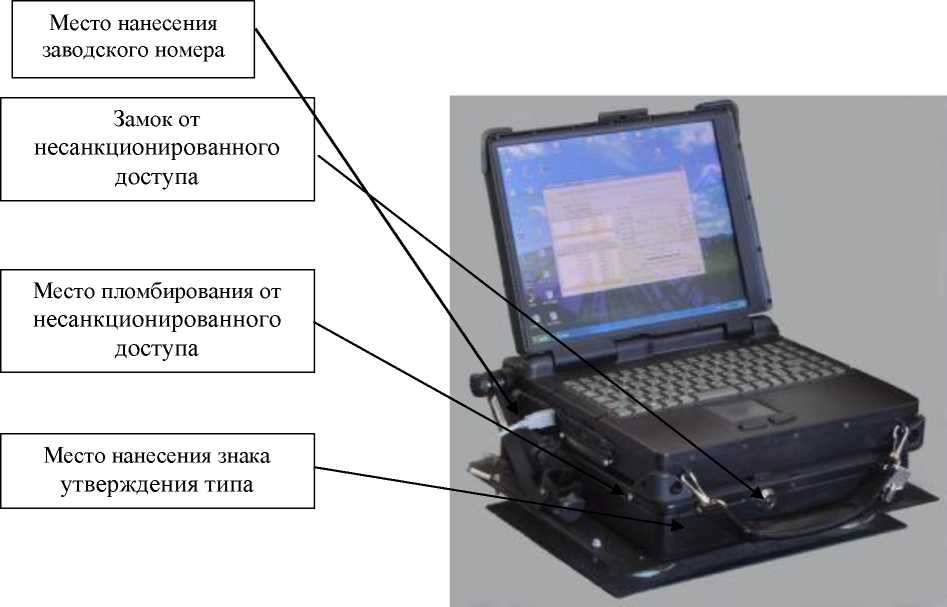

Рисунок 1 - Общий вид КПА «Кварц Н», схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа и заводского номера

Программное обеспечение (ПО) предназначено для управления процессом измерений, сохранения результатов измерений и вычислений на жестком диске. К ПО относятся: операционная система, интегрированная среда разработки Delphi для создания приложений, драйвера и динамические библиотеки.

Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационное данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на переднюю панель пультов КПА «Кварц Н» любым технологическим способом, обеспечивающим чёткое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость изображения знака в течение установленного срока службы КПА «Кварц Н», и на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность КПА «Кварц Н»

приведены в разделе 1 «Описание и работа» документа Т74.078.091 РЭ «Контрольнопроверочная аппаратура «Кварц Н». Руководство по эксплуатации».

Т74.078.091ТУ Контрольно-проверочная аппаратура «Кварц Н». Технические условия.

Федеральное государственное автономное научное учреждение «Центральный научноисследовательский и опытно-конструкторский институт робототехники и технической кибернетики» (ЦНИИ РТК)

ИНН 7804023410

Адрес: 194064, г. Санкт-Петербург, Тихорецкий пр-кт, д. 21

Телефон: +7 (812) 552-01-10

E-mail: rtc@rtc.ru

Web-сайт: www.rtc.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон: +7 (495) 526-63-00

E-mail: office@vniiftri.ru

Web-сайт: www.vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» января 2025 г. № 91

Регистрационный № 43941-10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы контроля пылевзрывобезопасности горных выработок ПКП

Приборы контроля пылевзрывобезопасности горных выработок ПКП (далее - приборы) предназначены для измерения массовой доли инертной пыли в осланцованных горных выработках угольных шахт.

Принцип действия приборов основан на измерении объёма газа, выделившегося в результате химической реакции после погружения пробоотборника, заполненного пробой осланцованной угольной пыли, в сменную колбу с жидким реактивом. По полученному значению объёма выделившегося газа осуществляется расчёт массовой доли инертной пыли в пробе. Результат визуализируется на цифровом табло прибора.

Конструктивно прибор состоит из одного блока, в котором установлен датчик расхода газа. Сменная колба герметично соединяется с датчиком расхода газа. Пробоотборник представляет собой полый металлический цилиндр вместимостью 1 см³.

Время непрерывной работы прибора без подзарядки составляет не менее 24 часов. Замена и зарядка блока питания, а также включение и выключение зарядного устройства производится только на поверхности шахт и во взрывобезопасных условиях. Время полной зарядки прибора составляет не более 4 часов (при окончании зарядки аккумулятора гаснет лампочка индикатора на корпусе прибора).

Приборы имеют маркировку взрывозащиты POExial.

Степень защиты корпусов приборов от внешних воздействий по ГОСТ 14254-96 не ниже IP54.

Заводской номер наносится на этикетку, выполненную типографским способом, на корпус приборов в виде наклейки. Формат нанесения заводского номера цифровой.

Нанесение знака поверки на корпус приборов не предусмотрено.

Место нанесения знака утверждения типа и заводского номера

Рисунок 1 - Внешний вид прибора, место пломбировки корпуса, место нанесения знака утверждения типа и заводского номера

Приборы имеют встроенное программное обеспечение (ПО). ПО предназначено для получения, обработки, хранения результатов измерений. Приборы имеют «средний» уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений в соответствии с Р 50.2.077-2014. При нормировании метрологических характеристик учтено влияние ПО. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1- Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

наносится на табличку, расположенную на тыльной стороне прибора, и титульный лист руководства по эксплуатации методом компьютерной графики.

Таблица 5 - Комплексность поставки

приведены в разделе 4 «Проведение измерений» документа ПКП 000.001 РЭ «Прибор пылевзрывобезопасности горных выработок ПКП. Руководство по эксплуатации».

ТУ 3142-001-16368570-2003 «Прибор контроля пылевзрывобезопасности выработок ПКП. Технические условия».

Общество с ограниченной ответственностью «Кузбасский региональный Центр охранытруда» (ООО «Горный-ЦОТ»)

Адрес: 650002, г. Кемерово, Сосновый б-р, д. 1

Тел: +7 (3842) 340670, факс: +7 (3842) 778662

E-mail: 340670@rambler.ru

Государственный государственное исследовательский (ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Тел: +7 (812) 2517601, факс: +7 (812) 7130114

Е-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № 30001-10.

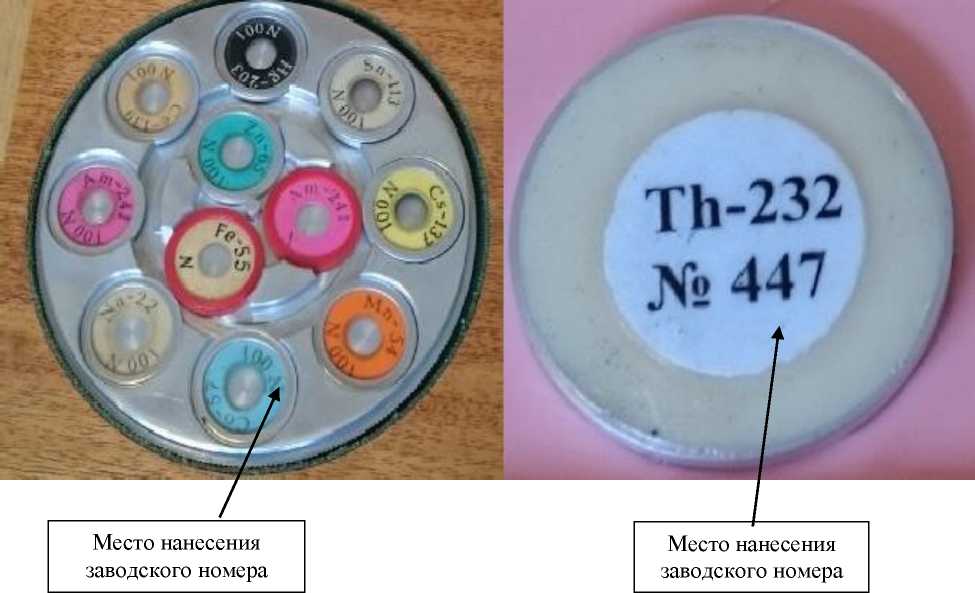

Рисунок 1 - Внешний вид источников ИМН-Г-1 и ИМН-Г-3-Т

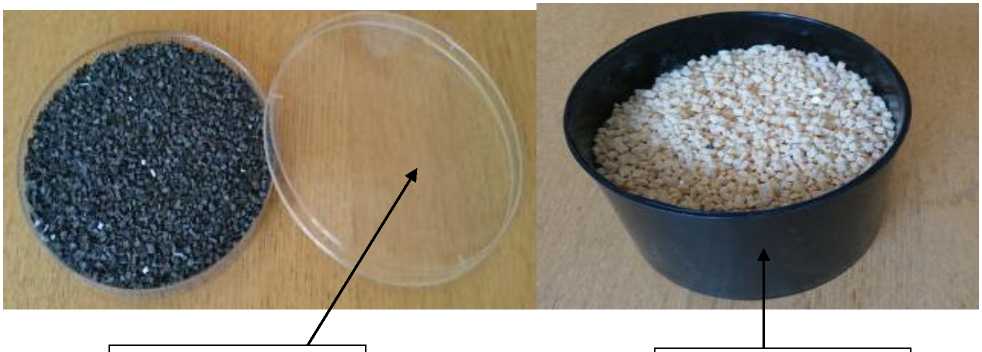

Рисунок 2 - Внешний вид источников ИМН-Г-3-Н

Место нанесения заводского номера

Место нанесения заводского номера

ИВГИ

Место нанесения

заводского номера

Место нанесения

заводского номера

Рисунок 3 - Внешний вид источников ИВГИ и ИМН-Г-3-Т

Заводской номер наносится в виде наклейки, выполненную типографским способом, или методом лазерной гравировки на корпус источников. Формат нанесения заводского номера цифровой.

Нанесение знака поверки на корпус источников не предусмотрено.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Таблица 3 - Показатели надежности

Знак утверждения типа наносится на паспорт типографским способом.

Таблица 4 - Комплект поставки

приведены в разделе 11 «Указания по эксплуатации» документа МГФК.412128.001РЭ «Источники радионуклидные фотонного излучения метрологического назначения закрытые ИМН-Г. Руководство по эксплуатации».

ГОСТ Р 51873-2002 «Источники ионизирующего излучения радионуклидные закрытые. Общие технические требования»;

МГФК.412128.001ТУ «Источники радионуклидные   фотонного   излучения

метрологического назначения закрытые ИМН-Г. Технические условия».

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево

Тел./факс (495) 526-63-00

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
