ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «___» __2024 г. № _^099

Сведения об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» сентября 2024 г. № 2099

Регистрационный № 61447-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры электроконтактные ТКП-150, ТКП-100/М3, ТКП-100/М4

Термометры электроконтактные ТКП-150, ТКП-100/М3, ТКП-100/М4 (далее по тексту -ТКП или прибор) предназначены для измерений и контроля температуры твердых, жидких, газообразных и сыпучих сред.

Принцип действия ТКП, состоящего из первичного преобразователя температуры -термопреобразователя сопротивления (ТС) и электронного блока, основан на зависимости сопротивления платинового термочувствительного элемента (ЧЭ) ТС с номинальной статической характеристикой преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 от температуры. Электронный блок ТКП осуществляет аналого-цифровое преобразование параметров электрического сигнала, поступающего от ТС, и передачу его в микропроцессорный модуль, который обеспечивает управление всеми схемами прибора. В зависимости от значения измеренного сигнала ТКП может осуществлять регулирование и управление различными исполнительными устройствами.

ТКП являются переконфигурируемыми приборами. Просмотр и изменение параметров конфигурации ТКП производится посредством кнопочной клавиатуры, расположенной на лицевой панели. Индикация значений измеряемой температуры, в том числе и в виде дискретной графической шкалы с указанием положения уставок относительно диапазона измерений, а также значений уставок и параметров конфигурации происходит на многофункциональном четырехразрядном дисплее. Также на дисплее отображается информация о срабатывании реле каналов сигнализации.

ТКП имеют две уставки и два электромеханических вибростойких реле каналов сигнализации, тип и значение уставок выбираются потребителем.

В ТКП-150 предусмотрена возможность наличия унифицированного выходного токового сигнала от 4 до 20 мА и программного отключения дискретной графической шкалы.

ТКП являются:

по числу преобразуемых входных сигналов - одноканальными;

по числу каналов сигнализации - двухканальными.

ТКП имеют исполнения:

- общепромышленное;

• - взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» (Exd);

• - атомное (повышенной надежности) для эксплуатации на объектах АС и объектах ядерного топливного цикла (ОЯТЦ) (А);

• - взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» для эксплуатации на объектах АС и объектах ядерного топливного цикла (ОЯТЦ) (АЕхd).

Фотографии общего вида ТКП с первичными преобразователями представлены на рисунках 1-5.

Схема пломбировки от несанкционированного доступа представлена на обозначение места нанесения знака поверки - на рисунках 3, 5.

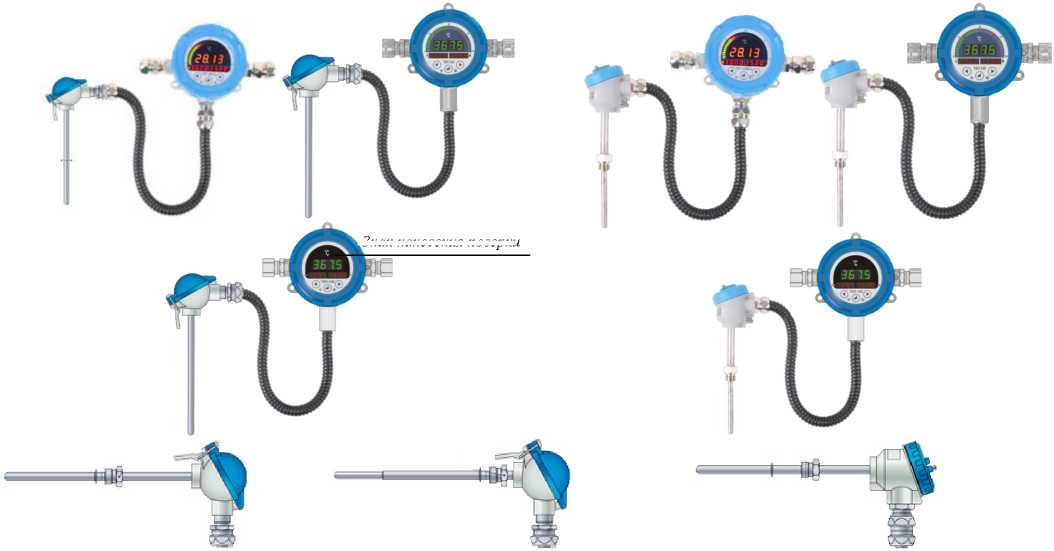

Рисунок 1 - Общий вид ТКП-150 с термозондом из гибкого кабеля

Рисунок 2 - Общий вид ТКП-150 с жестким креплением термозонда

'Знак нанесен'ия поверки

ТС-1088/1ТКП

ТС-1088/4ТКП

TC-1187Exd/1TKn

TC-1187Exd/2TKn

ТС-1088/2ТКП, ТС-1088/5ТКП

ТС-1088/3ТКП, ТС-1088/6ТКП

ТС-1088/7ТКП

ТС-1088/8ТКП

TC-1187Exd/3TKn

ТС-1088/9ТКП

TC-1187Exd/4TKn

TC-1187Exd/5TKn

Рисунок 4 - Общий вид TKn-150Exd с выносным термозондом

Рисунок 5 - Общий вид ТКП-100/М3, ТКП-100/М4, обозначение места нанесения знака поверки

отверстия для пломбы тросовой/пластиковой

ТКП-150

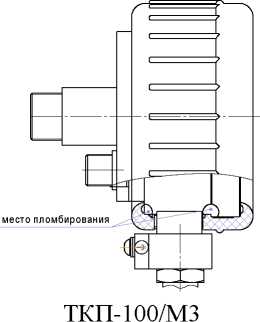

Рисунок 6 - Схема пломбировки от несанкционированного доступа

Программное обеспечение (ПО) ТКП состоит только микропроцессорный модуль метрологически значимой части ПО. фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе, что соответствует уровню защиты «высокий» (в соответствии с рекомендацией по метрологии Р 50.2.077-2014). Метрологические характеристики ТКП оценены с учетом влияния на них встроенного ПО.

Таблица 1 - Идентификационные данные программного обеспечения

от -50 до +100

от -50 до +200

от -50 до +350

от -50 до +500

±(1,0+*)

±(0,5+*)

±(0,25+*)

±(0,5+*)

±(0,25+*)

±(0,25+*)

Таблица 3 - Основные технические характеристики

наносится на переднюю панель ТКП термотрансферным способом, на руководства по эксплуатации

НКГЖ.405591.023РЭ, НКГЖ.405591.022РЭ и паспортов - НКГЖ.405591.023ПС, НКГЖ.405591.022ПС типографским способом.

Таблица 4 - Комплектность

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

ГОСТ 23125-95. Сигнализаторы температуры. Общие технические условия;

ТУ 4211-126-13282997-2015. Термометры электроконтактные ТКП-150, ТКП-100/М3, ТКП-100/М4. Технические условия;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Общество с ограниченной ответственностью Научно-производственное предприятие

«ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)

ИНН: 5044003551

Адрес: 124489, г. Москва, г. Зеленоград, пр-д 4807, д. 7, стр. 1

Юридический адрес: 1124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1 Телефон (факс): +7(495) 988-48-55

Web-сайт: www.elemer.ru

E-mail: elemer@elemer.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон (факс): +7(495) 437-55-77 / +7(495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

в части вносимых изменений

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Адрес: 142704, Московская обл., Ленинский р-н, г. Видное, Промзона тер., к. 526 Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» сентября 2024 г. № 2099

Регистрационный № 67944-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители технологические цифровые ИТЦ 420

Измерители технологические цифровые ИТЦ 420 (далее по тексту - ИТЦ) предназначены для измерения аналоговых сигналов в виде силы постоянного тока от 4 до 20 мА, поступающих от термопреобразователей с унифицированным выходным сигналом или с датчиков других физических величин с токовым выходным сигналом, и преобразования их в цифровой код, соответствующий измеряемой величине, которая отображается на индикаторе.

Принцип действия ИТЦ основан на измерении и преобразовании входного аналогового сигнала в виде силы постоянного тока в цифровую форму, его обработки и отображения на цифровом семисегментном индикаторе.

В соответствии с ГОСТ 13384-93 ИТЦ являются:

• - по числу измеряемых входных сигналов - одноканальными;

• - по зависимости индицируемой величины от входного сигнала - с линейной зависимостью и с функцией извлечения квадратного корня.

ИТЦ являются микропроцессорными, переконфигурируемыми потребителем приборами, позволяющими автономно (без компьютера) с помощью двухкнопочной клавиатуры:

• - изменять параметры конфигурации: диапазон измерений, количество знаков после запятой, единицы измерения;

• - устанавливать зависимость измеряемой величины от входного сигнала: линейную или корнеизвлекающую;

• - устанавливать функцию демпфирования (усреднения).

ИТЦ 420/М2-5 монтируются на щит, ИТЦ 420/М3 - на металлической рейке DIN.

ИТЦ 420/М4-1, ИТЦ 420/М4-2 устанавливается на совместимый первичный преобразователь.

ИТЦ выпускаются в следующих модификациях - ИТЦ 420/М2-5, ИТЦ 420/М3, ИТЦ 420/М4-1, ИТЦ 420/М4-2, отличающихся конструктивными особенностями и функциональными возможностями.

ИТЦ имеют исполнения: общепромышленное (ИТЦ 420/М2-5, ИТЦ 420/М3, ИТЦ 420/М4-1, ИТЦ 420/М4-2), взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» добавлением в их шифре индекса «Ех» (ИТЦ 420Ех/М2-5, ИТЦ 420Ех/М3, ИТЦ 420Ех/М4-1, ИТЦ 420Ех/М4-2), взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» с добавлением в их шифре индекса «Exd» (ИТЦ 420Exd/M2-5).

Фотографии общего вида ИТЦ и обозначение места нанесения знака поверки представлены на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

ИТЦ 420/М2-5

Место нанесен'ия

. знака поверки

ИТЦ 420/М4-1

ИТЦ 420/М3

ИТЦ 420/М4-2

Рисунок 1 - Общий вид измерителей технологических цифровых ИТЦ 420, обозначение места нанесения знака поверки

ИТЦ 420/М2-5

ИТЦ 420/М3

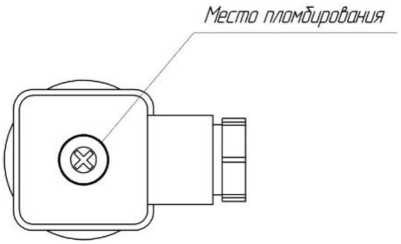

место пломбирования

Рисунок 2 - Схема пломбировки от несанкционированного доступа

В ИТЦ предусмотрено внутреннее программное обеспечение (ПО).

Внутреннее ПО состоит только из встроенной в микропроцессорный модуль ИТЦ метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Внешнее ПО, предназначенное для взаимодействия ИТЦ с компьютером, не оказывает влияния на метрологические характеристики ИТЦ.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические

наносится на переднюю панель ИТЦ термотрансферным способом, на руководства по эксплуатации и паспорта типографским способом.

Таблица 4 - Комплектность

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

ТУ 4221-060-13282997-04 Измерители технологические цифровые ИТЦ 420. Технические условия.

Общество с ограниченной ответственностью Научно-производственное предприятие

«ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)

ИНН: 5044003551

Адрес: 124489, г. Москва, г. Зеленоград, пр-д 4807, д. 7, стр. 1

Юридический адрес: 1124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1 Телефон (факс): +7(495) 988-48-55

Web-сайт: www.elemer.ru

E-mail: elemer@elemer.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон (факс): (495) 437-55-77 ((495) 437-56-66)

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» сентября 2024 г. № 2099

Регистрационный № 70286-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления измерительные АИР-10и, АИР- 10Р

Преобразователи давления измерительные АИР-IOU, АИР-10Р (далее по тексту -преобразователи) предназначены для измерений и непрерывного преобразования значений абсолютного давления, избыточного давления, разности давлений жидких и газообразных, а также избыточного давления-разрежения газообразных, в том числе агрессивных сред, в унифицированный выходной сигнал напряжения постоянного тока или цифровой сигнал.

Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией мембраны первичного преобразователя.

Преобразователи изготавливаются в виде единой конструкции. Преобразователи состоят из первичного преобразователя и электронного устройства. Среда под давлением подается в камеру первичного преобразователя и деформирует его мембрану, что приводит к изменению электрического сигнала первичного преобразователя. Электронное устройство преобразует сигнал, поступающий от первичного преобразователя в унифицированный выходной сигнал постоянного напряжения (для преобразователей АИР-10Р), цифровой сигнал протокола MVU (для преобразователей АИР-IOU).

Посредством интерфейса преобразователи АИР-IOU подключаются к компьютеру для конфигурирования и чтения измеренных значений через стандартный последовательный интерфейс и дополнительный UART-модем, например, МИГР-05и-1. При этом могут быть выполнены такие операции, как: настройка преобразователя, выбор его основных параметров, считывание измеряемого давления и др.

Преобразователи выпускаются в двух модификациях АИР-IOU, АИР-10Р, отличающихся схемно-конструктивным исполнением и функциональными возможностями.

Преобразователи имеют исполнения:

• - общепромышленное АИР-IOU, АИР-10Р;

• - взрывозащищенное «искробезопасная электрическая цепь» (Ех);

• - взрывозащищенное «взрывонепроницаемая оболочка» (Ехd).

Преобразователи имеют кодовое обозначение каждой модели при заказе, состоящий из 4 цифр. Код модели формируется следующим образом:

• 1) первая цифра - «1»;

• 2) вторая цифра - вид измеряемого давления

• - «0» - абсолютное давление;

• - «1» - избыточное давление;

• - «3» - избыточное давление-разрежение;

• - «4» - разность давлений.

• 3) Третья цифра - код верхнего предела (диапазона) измерений в соответствии с таблицей 3.

• 4) Четвертая цифра - исполнение сенсора и исполнение штуцера:

• - «0» - сенсор с металлической мембраной;

• - «1» - сенсор с металлической мембраной, исполнение «открытая мембрана»;

• - «7» - штуцерное исполнение преобразователя разности давлений.

Фотографии общего вида преобразователей представлены на рисунках 1, 2, 4. Схема пломбировки от несанкционированного доступа представлена на рисунке 3.

Рисунок 1 - Общий вид преобразователей абсолютного давления, избыточного давления, избыточного давления-разрежения

Рисунок 2 - Общий вид преобразователей разности давлений

Рисунок 3 - Схема пломбировки от несанкционированного доступа преобразователей, представленных на рисунках 1 и 2 б) общепромышленное, взрывозащищенное (Ех) исполненения преобразователей

взрывозащищенное (Ех) исполненения преобразователей

Рисунок 4 - Общий вид преобразователей абсолютного давления, избыточного давления, избыточного давления-разрежения

Пломбирование преобразователей, представленных на рисунке 4, не предусмотрено.

В преобразователях АИР-10и предусмотрено внутреннее и внешнее программное обеспечение (ПО). В преобразователях АИР-10Р предусмотрено только внутреннее ПО.

Внутреннее ПО состоит из встроенной в микропроцессорный модуль АИР-10и, АИР-10Р метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Внешнее ПО, предназначенное для взаимодействия преобразователей с компьютером, не оказывает влияния на метрологические характеристики преобразователей. Внешнее ПО служит для подстройки и получения данных измерений в процессе эксплуатации преобразователей. Подстройка преобразователей включает установку нуля. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии преобразователей и возникающих в процессе его работы ошибках и способах их устранения

Идентификационные данные внешнего и внутреннего ПО представлены в таблицах 1 и 2.

Таблица 1 -

икационные данные внешнего ПО

Таблица 2 -

ПО

данные

Метрологические и технические характеристики

Таблица 3 -

Таблица 4 -

и диапазоны

1161

^ИР-10ЕхаР-ДИ__

Продолжение таблицы 4

Таблица 5 - Основные технические

таблицы 5

наносится на переднюю панель преобразователей термотрансферным способом, а также на руководство по эксплуатации и паспорт - типографским способом.

Таблица 7 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ Р 8.802-2012 ГСИ. Государственная первичная схема для средств измерений избыточного давления до 250 Мпа;

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1_1^10⁶ (Па);

ТУ 26.51.52-153-13282997-2017 Преобразователи давления измерительные АИР-10и, АИР-10Р. Технические условия.

Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)

ИНН 5044003551

Адрес: 124489, г. Москва, г. Зеленоград, пр-д 4807, д. 7, стр. 1

Юридический адрес: 1124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1

Телефон (факс): +7(495) 988-48-55

Web-сайт: www.elemer.ru

E-mail: elemer@elemer.ru

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Юридический адрес: 142704, Московская обл., Ленинский р-н, г. Видное, Промзона тер., к. 526

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» сентября 2024 г. № 2099

Регистрационный № 65926-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дефектоскопы многоканальные «ЭХО-КОМПЛЕКС-3»

по тексту -дефектоскопы) предназначены для измерения координат залегания дефектов типа нарушения сплошности материалов, полуфабрикатов, готовых изделий, в том числе рельсов, ультразвуковым и магнитным методами неразрушающего контроля.

В дефектоскопе реализованы ультразвуковой и магнитный методы неразрушающего контроля.

Ультразвуковой метод основан на возбуждении ультразвуковых колебаний (УЗК) в материале контролируемого объекта и приеме ультразвуковых колебаний, отраженных от дефектов и границ материалов.

Магнитный метод основан на регистрации изменений параметров магнитного поля контролируемого объекта, вызванного наличием в объекте дефектов типа нарушения сплошности материалов.

Дефектоскоп состоит из следующих основных частей: блока электронного, компьютера типа ноутбук, комплекта пьезоэлектрических преобразователей (ПЭП) производства АО «Фирма ТВЕМА» и магнитных преобразователей производства АО «Фирма ТВЕМА». Блок электронный дефектоскопа включает в себя 18 блоков (каналов) ультразвуковых - 16 блоков для подключения совмещенных ПЭП, 2 блока для подключения раздельно-совмещенных ПЭП и 2 магнитных блока (канала). Передача данных и прием команд управления и настройки с компьютера осуществляется блоком управления, входящим в состав блока электронного. Блок управления обеспечивает синхронизацию работы блока магнитных каналов и блоков генераторно-усилительных ультразвуковых каналов, приём от них данных, а также трансляцию им команд управления. Сигналы с выхода датчика угла поворота (ДУП), сигналы от кнопок служебной отметки, а также сигналы коррекции путевой координаты с пульта дистанционной отметки (ПДО) поступают на входы синхронизатора, где они обрабатываются и формируются синхроимпульсы, которые передаются на блок управления электронного блока дефектоскопа.

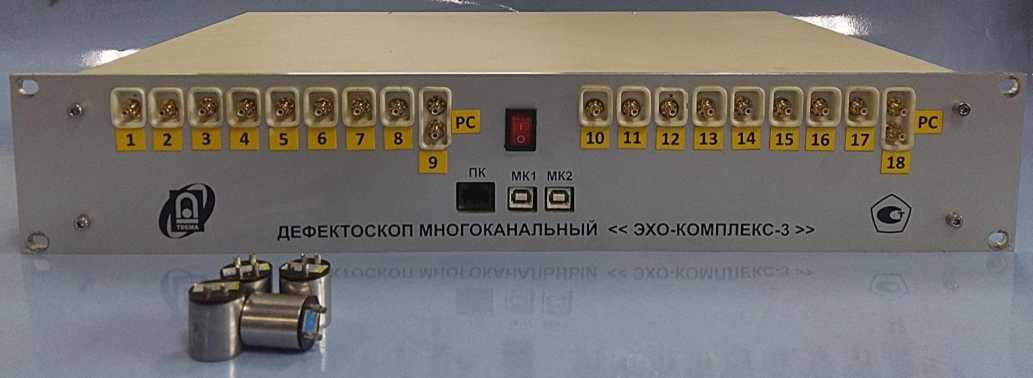

Общий вид дефектоскопа представлен на рисунке 1.

Рисунок 1 - Общий вид блока электронного дефектоскопа

На компьютер устанавливается программное обеспечение (ПО) «Мастер настройки», которое выполняет следующие основные функции:

• -        управление аппаратными ресурсами;

• -         хранение всех результатов проездов в единой базе данных;

• -         отображение развертки типа А в режиме реального времени;

• -         отображение развертки магнитных каналов.

• -         отображение результатов в виде пересчетных значений по заранее предустановленным параметрам.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Идентификационные признаки ПО дефектоскопов соответствуют данным, приведенным в таблице 1.

Таблица 1

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

* - количество каналов определяется количеством блоков электронных дефектоскопа, согласуемым с Заказчиком.

** - номинальное значение размаха импульса возбуждения ультразвуковых каналов определяются по согласованию с заказчиком и указываются в формуляре на дефектоскоп.

наносится на переднюю панель блока электронного дефектоскопа методом шелкографии или фотохимическим методом, а также на титульный лист руководства по эксплуатации методом печати.

Таблица 3 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Технические условия «Дефектоскоп

Технические условия. ВДМА.663500.168 ТУ».

Акционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА»)

ИНН 7707011088

Юридический адрес: 107140, г. Москва, вн. тер. г. муниципальный округ Красносельский, ул. Русаковская, д. 13, стр. 5

Почтовый адрес: 107140, г. Москва, 1-й Красносельский пер., д. 3, помещ. 1, ком. 75 Телефон/факс: (495) 230-30-26

Web-сайт: www.tvema.ru

E-mail: tvema@tvema.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский      институт      оптико-физических      измерений»

(ФГУП «ВНИИОФИ»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-56-33, факс: (495) 437-31-47

Web-сайт: www.vniiofi.ru

E-mail: vniiofi@vniiofi.ru

Уникальный номер записи в реестре аккредитованных лиц № 30003-14.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» сентября 2024 г. № 2099

Регистрационный № 72798-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики уровня топлива Omnicomm LLS 4, Omnicomm LLS Military Edition

Датчики уровня топлива Omnicomm LLS 4, Omnicomm LLS Military Edition (далее -датчики уровня топлива Omnicomm) предназначены для измерений уровня топлива в топливных баках транспортных средств и стационарных топливохранилищах.

Принцип действия датчиков уровня топлива Omnicomm основан на преобразовании электрической емкости чувствительного элемента, изменяющейся пропорционально уровню топлива, в цифровой код для передачи по интерфейсу RS-232 (RS-485).

Электронный блок датчика уровня топлива Omnicomm преобразует измеренное значение емкости в цифровой выходной сигнал.

Датчики уровня топлива Omnicomm состоят из чувствительного элемента, корпуса. В корпусе размещены узел питания, узел гальванической развязки, микроконтроллер, генератор, датчик температуры и узел последовательного интерфейса. Внутренняя полость корпуса залита компаундом. Из корпуса выведен передающий кабель. Чувствительный элемент выполнен в виде алюминиевой полой трубки с алюминиевым стержнем внутри.

Датчики уровня топлива Omnicomm выпускаются в модификациях:

LLS 4 - неразборный датчик уровня подключаемый по цифровому интерфейсу RS-232 (RS-485);

LLS Military Edition (LLS ME) - неразборный датчик уровня подключаемый по цифровому интерфейсу RS-232 (RS-485) с дополнительными элементами защиты от механических повреждений.

Информация об исполнении указывается в структуре условного обозначения следующим образом:

LLS 4 ХХХХ, LLS ME ХХХХ

где ХХХХ - длина измерительной части чувствительного элемента датчика уровня, мм. Общий вид датчиков уровня представлен на рисунке 1.

а)

б)

Рисунок 1 - Общий вид датчиков уровня топлива Omnicomm LLS 4, LLS Military Edition а) датчик уровня топлива Omnicomm LLS 4;

б) датчик уровня топлива Omnicomm LLS Military Edition

Пломбирование датчиков уровня от несанкционированного доступа не предусмотрено. При монтаже датчиков предусмотрено пломбирование крепежа, а также разъёма. Схема пломбировки, обозначение мест установки пломб монтажной организации представлены на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест установки пломбы монтажной организации

а) схема пломбирования крепежа LLS 4; б) схема пломбирования крепежа LLS ME в) схема пломбирования разъёма LLS 4; г) схема пломбирования разъёма LLS ME

Датчики уровня топлива Omnicomm содержат встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения данных заводских настроек. Встроенное ПО обеспечивает идентификацию, сбор, обработку, регистрацию и передачу данных. ПО защищено шифрованием.

Метрологические характеристики датчиков уровня нормированы с программного обеспечения.

Датчики уровня топлива Omnicomm поддерживают работу программным обеспечением «Omnicomm Configurator», предназначенным датчиков уровня и отображения результатов измерений.

Датчики уровня топлива Omnicomm обеспечивают идентификацию встроенного ПО посредством индикации номера версии и идентификационного наименования ПО на экране подключенного к ним компьютеру.

Идентификационные данные прибора приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 -

Таблица 3 - Основные технические характеристики

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус датчика уровня методом гравировки.

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости;

ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические условия и методы испытаний;

ТУ 4573-019-03066711-2017 Датчики уровня топлива Omnicomm LLS 4, LLS Military Edition. Технические условия.

Общество с ограниченной ответственностью «Омникомм Технологии» (ООО «Омникомм Технологии»)

ИНН 5050125910

Юридический адрес: 141108, Московская обл., г Щёлково, ул. Фабричная, д. 1, помещ. Т3-1А

Телефон: +7 (800) 100-24-42

Web-caйт: http://www.omnicomm.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: http://www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» сентября 2024 г. № 2099

Регистрационный № 76691-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики уровня топлива Omnicomm LLS-Ex 5

Датчики уровня топлива Omnicomm LLS-Ex 5 предназначены для измерений уровня топлива в топливных баках транспортных средств и стационарных топливохранилищах.

Принцип работы датчиков уровня топлива Omnicomm LLS-Ex 5 состоит в преобразовании электрической ёмкости чувствительного элемента, изменяющейся пропорционально уровню топлива, в частоту на выходе и в цифровой код для передачи по интерфейсам RS-232, RS-485.

Датчики уровня топлива Omnicomm LLS-Ex 5 состоят из чувствительного элемента и корпуса, в котором размещены узел питания, узел гальванической развязки, микроконтроллер, генератор, блок искрозащиты, датчик температуры и узел последовательного интерфейса.

Датчики уровня топлива Omnicomm LLS-Ex 5 изготавливаются в нескольких исполнениях в зависимости от длины чувствительного элемента. Информация об исполнении указывается в структуре условного обозначения датчика следующим образом: Omnicomm LLS-Ex 5 XXXX мм, где XXXX - длина измерительной части.

Общий вид средства измерений представлен на рисунке 1.

Рисунок 1 - Общий вид средства измерений

Кожух-пломба

Пломба

Штифты

б)

а) Кожух-пломба на корпусе датчика после установки на место эксплуатации. После установки штифтов демонтаж датчика уровня топлива Omnicomm LLS-Ex 5 невозможен без разрушения кожуха-пломбы.

б) Пломбирование разъёма датчика уровня топлива Omnicomm LLS-Ex 5 после установки на место эксплуатации.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения пломбы

Программное обеспечение состоит из ПО, встроенного в датчики уровня топлива Omnicomm LLS-Ex 5 и выполняющего функции измерений электрической ёмкости чувствительного элемента, изменяющейся пропорционально уровню топлива, и преобразования этого значения в цифровой код для передачи по интерфейсу RS-232 (RS-485), и внешнего ПО для ПЭВМ, выполняющего функции настройки датчиков уровня топлива Omnicomm LLS-Ex 5 и отображения измеренных значений уровня.

Идентификационные данные ПО датчиков уровня топлива Omnicomm LLS-Ex 5 отображаются на мониторе ПЭВМ.

Таблица 1 - Идентификационное данные встроенного программного обеспечения

Таблица 2 - Идентификационное данные программного обеспечения Omnicomm Configurator

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 3 -

Таблица 4 - Основные технические

наносят на корпус датчиков уровня топлива Omnicomm LLS-Ex 5 методом гравировки, на титульный лист паспорта и руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность

ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости;

ТУ 29.32.30.160-029-03066711-2018 Датчики уровня топлива Omnicomm LLS-Ex 5. Технические условия.

Общество с ограниченной ответственностью «Омникомм   Технологии»

(ООО «Омникомм Технологии»)

ИНН 5050125910

Юридический адрес: 141108, Московская обл., г Щёлково, помещ. Т3-1А

Телефон: 8 (800) 100-24-42

Web-сайт: www.omnicomm.ru

Е-mail: info@omnicomm.ru

Федеральное бюджетное учреждение «Государственный стандартизации, метрологии и испытаний в г. Москве и (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: 8 (495) 544-00-00

Web-сайт: www.rostest.ru

Е-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.
