УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» августа 2024 г. № 1864

Регистрационный № 79393-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи расхода турбинные НТМ

Преобразователи расхода турбинные НТМ (далее - ПР) предназначены для измерений объема жидкости в напорных трубопроводах, а также для передачи размера единицы объема при поверке, калибровке и градуировке преобразователей расхода жидкости в составе эталонных расходомерных установок, поверочных измерительных комплексов.

Принцип действия ПР основан на преобразовании частоты вращения геликоидного ротора в значение объемного расхода, при этом количество импульсов пропорционально объему жидкости, протекающей через ПР.

ПР состоит из следующих основных частей:

- корпус с фланцами;

- геликоидный ротор, установленный в картридже;

- стопорное кольцо, фиксирующее картридж в корпусе;

- сенсор.

При эксплуатации ПР поток жидкости через внутреннюю полость ПР вызывает вращение геликоидного ротора. Число оборотов ротора пропорционально объёму жидкости, прошедшей через ПР. При вращении ротора и прохождении постоянных магнитов, размещенных на лопастях ротора, возле сенсора, в чувствительном элементе сенсора наводится электродвижущая сила, преобразуемая сенсором в последовательность электрических импульсов, количество которых может быть измерено и пересчитано в значение объема жидкости измерительновычислительным комплексом, счетчиком импульсов или другими средствами обработки информации, утвержденных типов.

ПР выпускаются следующих моделей: НТМ01, НТМ015, НТМ02, НТМ03, НТМ04, НТМ06, НТМ08, НТМ10, НТМ12, НТМ16, НТМ18, НТМ20 отличающихся диаметром условного прохода, монтажной длиной.

По заказу ПР может комплектоваться струевыпрямительной секцией, позволяющей уменьшить длину прямого участка трубопровода перед ПР. Длина прямого участка трубопровода со струевыпрямительной секцией перед ПР должна составлять не менее DN7. Длина прямого участка трубопровода без струевыпрямительной секции должна составлять не менее DN10. Длина прямого участка после ПР должна составлять не менее DN5.

Присоединение ПР к трубопроводу осуществляется с помощью фланцев по стандартам

ASME B16.5 (ANSI 150, ANSI 300, ANSI 600 и др.) и ГОСТ 33259-2015.

Общий вид ПР с указанием мест пломбирования приведен на рисунке 1.

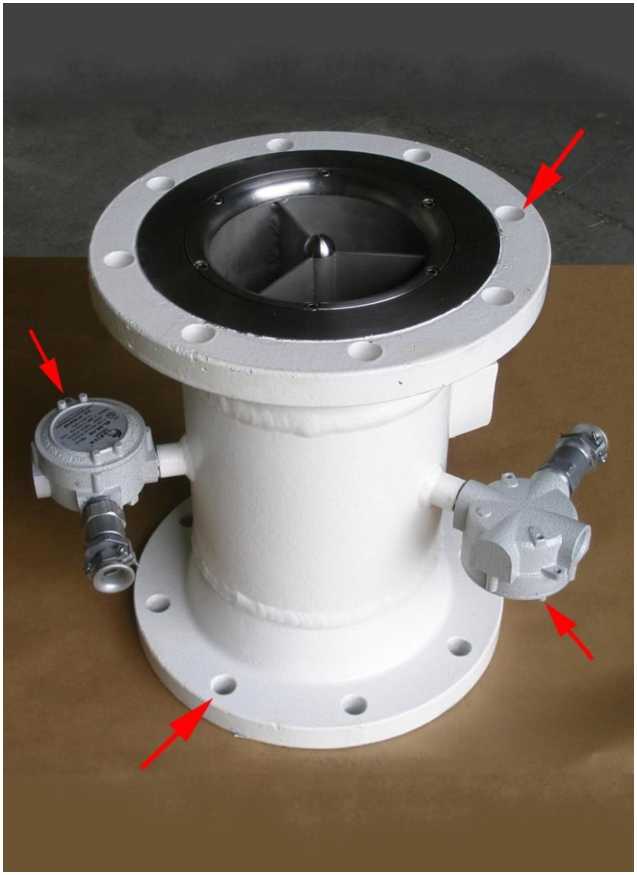

Рисунок 1 - Общий вид ПР с указанием мест пломбирования

Для исключения возможности несанкционированного вмешательства в работу ПР предусмотрены места для установки пломб. Пломбирование выполняется на месте эксплуатации в соответствии с методикой поверки.

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

• ¹⁾ Допускается сужение диапазонов измерений расхода в соответствии с опросным листом или требованиями, определяющими назначение и область применения ПР. Нижний предел измерений диапазона расходов зависит от вязкости рабочей среды и согласовывается с изготовителем при заказе ПР.

• ²⁾ ПР с пределом допускаемой относительной погрешности ±0,10 % изготавливаются по специальному заказу

Таблица 2 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом и на ПР в виде наклейки.

Таблица 3 - Комплектность ПР

Поверка осуществляется по документам:

МП 1097-9-2020 «ГСИ. Преобразователи расхода турбинные НТМ. Методика поверки», утвержден ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева» и ФГУП «ВНИИМС» 26 августа 2020 г.; МИ 3287-2010 «ГСИ. Преобразователи объемного расхода. Методика поверки» с изменениями №1 и №2; МИ 3380-2012 «ГСИ. Преобразователи объемного расхода. Методика поверки на месте эксплуатации поверочной установкой»; МИ 3266-2010 «ГСИ. Преобразователи объемного расхода эталонные. Методика поверки» с изменением №1.

Основные средства поверки:

• - рабочий эталон 1-го разряда с диапазоном измерений расхода, соответствующим поверяемому ПР и пределами допускаемой относительной погрешности не более ±0,05 % в соответствии с приказом Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости;

• - рабочий эталон 2-го разряда с диапазоном измерений расхода, соответствующим поверяемому ПР и пределами допускаемой относительной погрешности не более ±0,1 % в соответствии с приказом Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ПР с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

Техническая документация фирмы «Metering & Technology S.A.S.», Франция;

ТУ 26.51.63-003-09827511-2019 Преобразователи расхода турбинные HTM. Технические условия.

Общество с ограниченной ответственностью «НефтеГазМетрология» (ООО «НГМ»)

Адрес: 308009, г. Белгород, ул. Волчанская, д. 167 Телефон: (4722) 402-111

Телефон/факс: (4722) 402-112

Web-сайт: www.oilgm.ru

E-mail: info@oilgm.ru

Фирма «Metering & Technology S.A.S.», Франция

Адрес: 5 bis Avenue Marcel Proust, 28000 Chartres, France Телефон: +33(0)965 027 803 / 237 835 446

Факс: +33(0)237 835 547

E-mail: info@mnt-sas.com

Всероссийский научно - исследовательский институт расходометрии -Федерального государственного унитарного предприятия «Всероссийский исследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР -ФГУП «ВНИИМ им. Д.И.Меделеева»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-ая Азинская, д. 7 «а»

Телефон: +7 (843) 272 46 11

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

Федеральное государственное унитарное предприятие «Всероссийский исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77/437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
