МИЮ1СТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

04 июля 2024 г.

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 5 марта 2024 г. № 625 «Об утверждении типов средств измерений»

В целях исправления технической ошибки п р и к а з ы в а ю:

• 1. Внести изменения в пункт 4 приложения к приказу от 5 марта 2024 г. № 625 «Об утверждении типов средств измерений», заменив описание типа средства измерений, прилагается к настоящему приказу.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июля 2024 г. № 1600

Регистрационный № 91486-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефтепродуктов АО «Таймырская топливная компания», нефтебаза «Песчанка»

Система измерений количества и показателей качества нефтепродуктов АО «Таймырская топливная компания», нефтебаза «Песчанка» (далее - СИКНП), предназначена для автоматизированных измерений массы нефтепродуктов (дизельного топлива, бензина автомобтльного, топлива авиационного).

Принцип действия СИКНП основан на использовании прямого метода динамических измерений массы нефтепродуктов с помощью счетчиков - расходомеров массовых Micro Motion (далее по тексту - СРМ) и системы обработки информации на базе контроллера измерительного FloBoss S600+ (далее по тексту - СОИ). Выходные электрические сигналы измерительных преобразователей СРМ поступают на соответствующие входы СОИ, которая преобразует их и вычисляет массу нефтепродуктов по реализованному в ней алгоритму.

СИКНП представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКНП осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКНП и эксплуатационными документами на ее компоненты.

Конструктивно СИКНП состоит из следующих составных частей:

• - блок фильтров-газоотделителей (БФ);

• - блок измерительных линий (БИЛ);

• - узел подключения поверочной установки;

• - узел плотномера;

• - система сбора и обработки информации с функцией «горячего» резервирования (СОИ)

• - система распределения электроэнергии.

БФ предназначен для очистки нефтепродуктов, поступающих в СИКНП, от механических примесей.

БИЛ состоит из одной основной и одной резервной линий. На каждой линии установлены преобразователи температуры и давления, а также запорная арматура для переключения между основным, резервным массомером и байпас линией.

Узел подключения размещается между блоками фильтров газоотделителей и измерительных линий.

Узел плотномера предназначен для измерения плотности нефтепродукти, и реализован как переносное устройство.

обособленного изделия в металлическом корпусе);

АРМ оператора СИКНП.

АРМ оператора СИКНП расположен в помещении операторной. АРМ укомплектован соответствующим программным обеспечением, мониторами, клавиатурой, манипуляторами «мышь» и принтером. АРМ предназначен для отображения на мониторе мнемосхемы СИКНП, текущих технологических и качественных параметров нефтепродукта (давление, расход, температура, плотность), формирования отчетных документов и вывода их на печать.

В состав СИКНП входят следующие средства измерений (СИ) (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №)), приведенные в таблице 1.

Т а б л и ц а 1 - Состав СИКНП

В состав СИКНП входят показывающие СИ давления и температуры, применяемые для контроля технологических режимов работы СИКНП.

СИКНП обеспечивает выполнение следующих функций:

• - автоматическое измерение массового расхода нефтепродуктов в рабочем диапазоне (т/ч);

• - автоматическое измерение массы нефтепродуктов в рабочем диапазоне расхода (т);

• - автоматическое измерение температуры (°С) и давления (МПа) нефтепродуктов;

• - поверка и контроль (МХ) СРМ по поверочной установке;

• - регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефтепродуктов;

• - защита информации от несанкционированного доступа.

Заводской номер № 001 в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильд-табличку технологического блока СИКНП.

Нанесение знака поверки на СИКНП не предусмотрено.

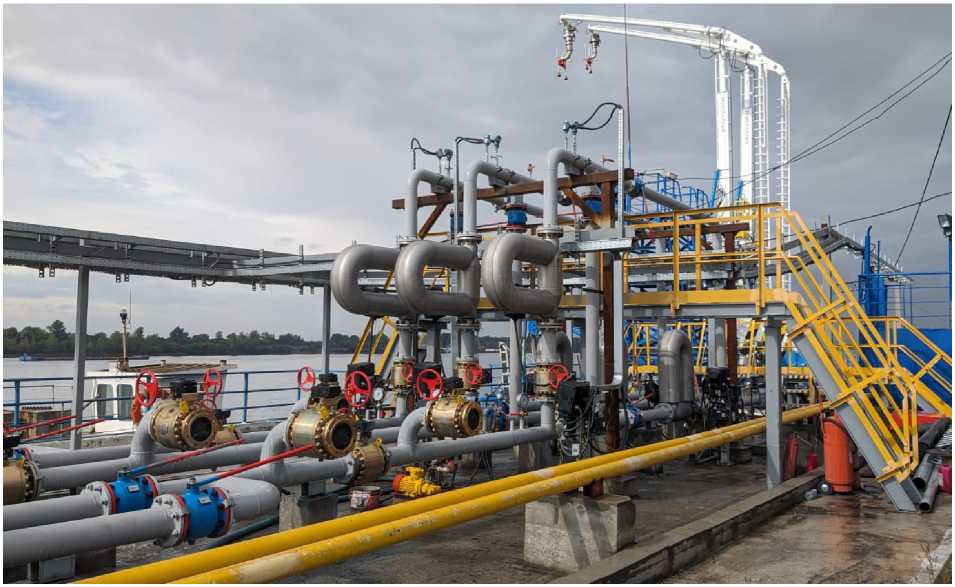

Рисунок 1 - Общий вид СИКНП

СИКНП реализовано в ИВК и в АРМ оператора. Идентификационные данные программного обеспечения (ПО) СИКНП приведены в таблице 2.

ПО СИКНП защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров, путем ввода логина и пароля, ведения журнала событий, доступного только для чтения.

Т а б л и ц а 2 - Идентификационные данные контроллера измерительного FloBoss модели S600+

Уровень защиты ПО СИКНП «средний» в соответствии с Р 50.2.077-2014.

Т а б л и ц а 4 - Основные метрологические и технические характеристики

продолжение таблицы 4

наносится на титульный лист инструкции по эксплуатации СИКНП типографским способом.

Т а б л и ц а 5 - Комплектность средства измерений

приведены в документе МН 1201-2023 «ГСИ. Масса нефтепродуктов. Методика измерений системой измерений количества и показателей качества нефтепродуктов нефтебаза «Песчанка» АО «ТТК», ФР.1.29.2023.46818.

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Общество с ограниченной ответственностью «Нефтепромавтоматика» (ООО «Нефтепромавтоматика»)

ИНН 0277918030

Юридический адрес: 450061, Республика Башкортостан, г. Уфа, ул. Невского, д. 20

Общество с ограниченной ответственностью «Нефтепромавтоматика» (ООО «Нефтепромавтоматика»)

ИНН 0277918030

Адрес: 450061, Республика Башкортостан, г. Уфа, ул. Невского, д. 20

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366.
