МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

Москва

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от « _^4 » ___июня___ 2024 г. № _^89

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части срока действия утвержденного типа средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» июня 2024 г. № 1489

Регистрационный № 75708-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки поверочные ТЕСТ-РС

Назначение средства измерений

Установки поверочные ТЕСТ-РС предназначены для измерений, хранения и передачи единиц массового и объемного расхода жидкости, жидкости в потоке.

воспроизведении массового и объемного расхода жидкости, массы и объема жидкости в потоке, создаваемых с помощью системы подготовки, подачи и стабилизации расхода измеряемой среды, системы регулирования, системы управления, системы сбора и обработки информации, и измерении массового и объемного расхода жидкости, массы и объема жидкости в потоке средствами измерений.

Установки поверочные ТЕСТ-РС состоят из средств измерений массового и/или объемного расхода жидкости, массы и/или объема жидкости в потоке, средств измерений температуры и избыточного давления измеряемой среды, средств измерений (опционально) атмосферного давления, температуры и влажности окружающей среды, а также накопительного резервуара, системы (опционально) подогрева и/или охлаждения и поддержания заданной температуры, системы подготовки, подачи и стабилизации расхода измеряемой среды, измерительных участков, системы регулирования, системы управления, системы сбора и обработки информации.

В качестве средств измерений массового и/или объемного расхода жидкости, массы и/или объема жидкости в потоке в составе установок поверочных ТЕСТ-РС применяются: весовые устройства на базе весов и/или датчиков весоизмерительных тензорезисторных следующих производителей: «Mettler-Toledo (Albstand) Gmbh», «SartoriusMechatronics T&H GmbH», «HottingerBaldwinMesstechnikGmbH» (HBM), «Radwagwagielektroniczne», ЗАО «ВИК «Тензо-М», «VishayAdvancedTechnologies LTD.», «VishayCeltron (Tianjin) TechnologiesCo.,      LTD.»,«VishayTedea-Huntleigh(Beijing)      ElectronicsCo., LTD.»,

«VishayTransducersIndiaLtd.», «VishayMeasurementsGroup UK Ltd.», «VishayTransducers LTD.», «VishayCeltronTechnologies, Inc.», расходомеры (расходомеры-счетчики, расхода) следующих производителей: «SiemensFlowInstruments A/S», «Endress+Hauser Flowtec AG», «Endress+Hauser GmbH + Co. KG», «KrohneAltometer», «KROHNE Ltd»,  «Emerson Process Management», ЗАО «Взлет», фирмы«Yokogawa»,

ЗАО«ЭМИС», ООО «ЛогоМасс».

Поверяемое средство измерений устанавливается в измерительный участок установки, состоящий из зажимного устройства и запорной арматуры. Измеряемая среда подается системой подготовки, подачи и стабилизации расхода измеряемой среды из накопительного резервуара в гидравлический тракт рабочего контура установки, проходит через измерительный участок и средства измерений массового и/или объемного расхода жидкости, массы и/или объема жидкости в потоке и средства измерений давления и температуры измеряемой среды установки. Далее, в зависимости от метода измерений, рабочая жидкость направляется обратно в накопительный резервуар или сразу в гидравлический тракт рабочего контура, либо через устройство переключения потока, на весовое устройство. Система управления, сбора и обработки информации управляет работой установки, в автоматическом режиме собирает, обрабатывает и сравнивает полученные показания поверяемых средств измерений и средств измерений установки.

Установки поверочные ТЕСТ-РС имеют различные модификации, отличающиеся диапазонами воспроизводимых расходов, классом точности и составом средств измерений, а также стационарным или транспортируемым (мобильным) исполнением.

• 1 - наибольший воспроизводимый расход при применении расходомеров, т/ч (м³/ч).

  установки устройств

• 2 - наименьший воспроизводимый расход при применении в составе весовых устройств, т/ч (м³/ч), при отсутствии в составе установки весовых указывают «0000».

• 3 - класс точности:

А^* - в состав установки входят весовые устройства и расходомеры;

_*

В^* - в состав установки входят весовые устройства и расходомеры; С^* - в состав установки входят только расходомеры.

• 4 - исполнение установки:

С - стационарное; Т - транспортируемое (мобильное) исполнение.

• 5 - тип расходомеров, применяемых в качестве средств измерений

  в составе

установки: МР - расходомеры массовые; ОР - расходомеры объемные.

• 6 - переходный расход, т/ч (м³/ч), при отсутствии переходного расхода указывают «000».

• 7 - наименьшая/наибольшая температура измеряемой среды.

^* -в соответствии с таблицей 2

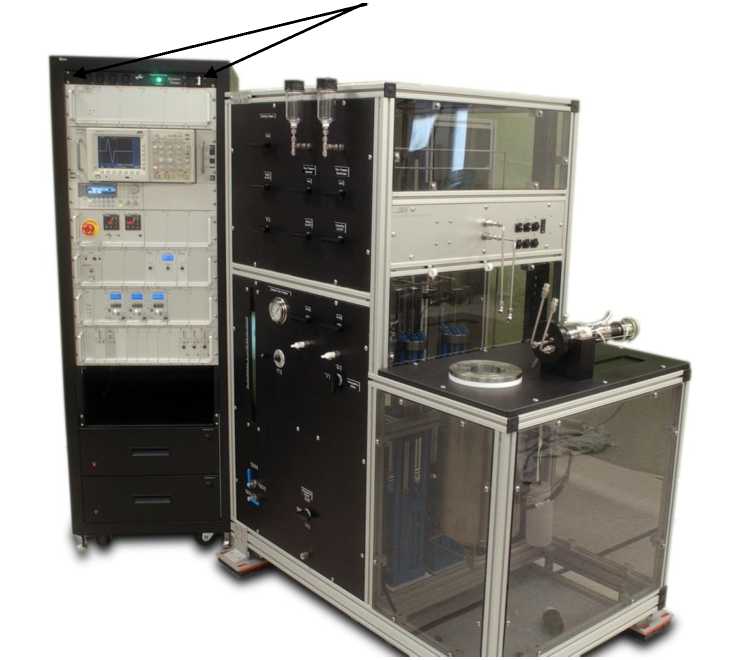

Общий вид установок поверочных ТЕСТ-РС представлен на рисунке 1 и 2.

Пломбировка установок поверочных ТЕСТ-РС осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируются фланцевые соединения расходомеров установки, с нанесением знака поверки на пломбу. Средства измерений условий окружающей и измеряемой среды пломбируются в соответствии с описанием типа на конкретное средство измерений. Места нанесения знака поверки на фланцевые соединения расходомеров установок поверочных ТЕСТ-РС приведены на рисунке 3.

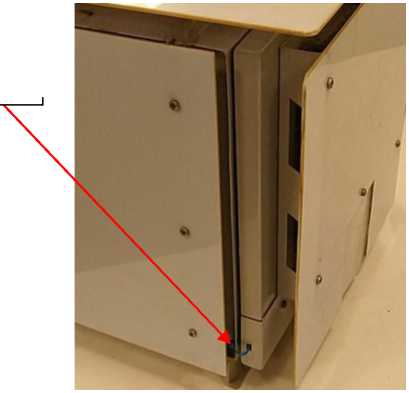

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение местананесения знаков поверки на фланцевые соединения расходомеров установок поверочных ТЕСТ-РС

Программное обеспечение установок поверочных ТЕСТ-РС автономное.

Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений в ходе проведения настроек, калибровок и поверок, выполнения математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых и средств измерений установки, генерация отчетов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами систем регулирования, управления, сбора и обработки информации. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 -

обеспечения

данные

Программное обеспечение установок поверочных ТЕСТ-РС универсально для всех

и

от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на одной из металлоконструкций установки в рабочей зоне оператора, электрохимическим или лазерным способом, и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочнойсхемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ТУ 26.51.52-110-30913175-2018 Установки поверочные ТЕСТ-РС. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «ЛогоМасс» (ООО «ЛогоМасс») ИНН 4345323930

Адрес: 610004, г. Киров, ул. Заводская, д. 27, оф. 1 Телефон: +7 (8332) 44-59-92

Web-сайт: www.testws.ru

E-mail: test@testws.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а»

Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» июня 2024 г. № 1489

Регистрационный № 76017-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы программно-аппаратные «ВЗОР»

Назначение средства измерений

Комплексы программно-аппаратные «ВЗОР» (далее - комплексы) предназначены для измерений скорости движения транспортных средств (ТС) по видеокадрам в зоне контроля и на контролируемом участке, измерений значений текущего времени, синхронизированных с национальной шкалой времени UTC(SU), измерений текущих навигационных параметров и определения на их основе координат комплексов.

Описание средства измерений

Принцип действия комплексов при измерении скорости движения ТС по видеокадрам в зоне контроля основан на измерении косвенным методом путем измерения расстояния, пройденного ТС в зоне контроля видеокамеры за известный интервал времени.

Принцип действия комплексов при измерении скорости движения ТС на контролируемом участке основан на измерении времени, затраченному данным ТС для преодоления участка пути между зонами контроля двух комплексов. Длина последнего складывается из определяемого при установке расстояния между точками расположения комплексов и измеренного пути ТС в зонах контроля комплексов на въезде и выезде с участка. Время прохождения определяется как разность между моментами фиксации комплексами. Для измерений скорости движения ТС на контролируемом участке необходимо, как минимум, два комплекса.

Принцип действия комплексов в части измерения значений текущего времени и координат основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплекса, автоматической синхронизации шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU), и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые комплексами.

Комплексы состоят из вычислительного блока, нескольких видеокамер, ИК-модуля и кронштейна крепления. В состав каждого вычислительного блока входят: источник питания, вычислительный модуль и GPS/ГЛОНАСС приемник. В качестве GPS/ГЛОНАСС приемника используется средство измерений утвержденного типа - аппаратура навигационно-временная потребителей       глобальных       навигационных       спутниковых       систем

ГЛОНАСС/GPS/GALILEO/SBAS NV08C-CSM-DR (рег. № 52614-13). Видеокамеры работают круглосуточно.

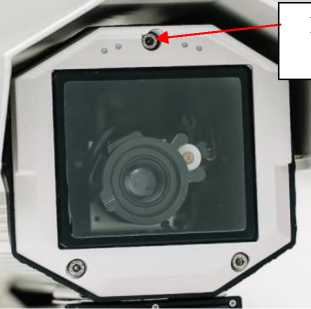

Общий вид комплексов, а также схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа и серийного номера, схема пломбировки относительно крепежа представлены на рисунке 1.

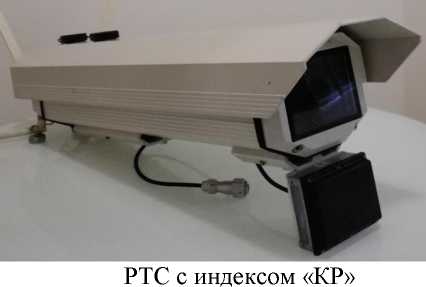

Рисунок 1 - Общий вид комплексов

серийного номера

Знак поверки на комплексы не наносится.

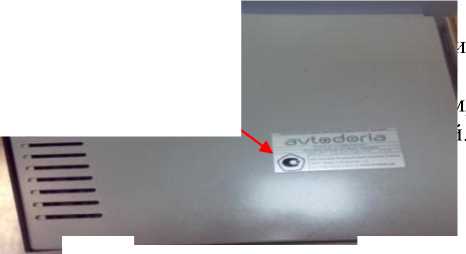

Серийный номер и знак утверждения типа наносятся на прямоугольную самоклеящуюся этикетку, изготовленную типографским способом, размещаемую на нижней стенке вычислительного блока. Формат нанесения серийного номера цифровой.

Маркировка наноситься на нижнюю стенку вычислительного блока. Общий вид маркировки комплексов, представлен на рисунке 2.

ООО «ГОРОДСКИЕ ТЕХНОЛОГИИ»

КОМПЛЕКС ПРОГРАММНО-АППАРАТНЫЙ

Рисунок 2 - Общий вид маркировки комплексов

Программное обеспечение

Функционирование комплексов осуществляется под управлением специализированного программного обеспечения ПО «VZOR».

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 -

обеспечения

данные

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на корпус вычислительного блока в виде наклейки и на титульные листы руководства по эксплуатации и паспорта методом печати.

Комплектность средства измерений

Таблица 4 - Комплектность комплексов

Сведения о методиках (методах) измерений

приведены в разделе 9 документа 14341124.001 РЭ «Комплексы программно - аппаратные «ВЗОР». Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

14341124.001 ТУ «Комплексы программно-аппаратные «ВЗОР». Технические условия».

Изготовитель

Общество с ограниченной ответственностью «ГОРОДСКИЕ ТЕХНОЛОГИИ» (ООО «ГОРОДСКИЕ ТЕХНОЛОГИИ»)

ИНН 3123411084

Адрес: 308033, г. Белгород, ул. Королева, д. 2а, оф. 301

Юридический адрес: г. Белгород, ул. Сумская, д. 62 Телефон: +7 (4722) 777-21

Web-сайт: www.techincity.ru

E-mail: info@techincity.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП ВНИИФТРИ

Телефон (факс): (495) 526-63-46

Web-сайт: vniiftri.ru

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

Регистрационный № 76680-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Комплексы оперативного контроля «Эксперт-Д» (далее - комплексы) предназначены для измерения выходных сигналов электрического напряжения датчиков вибрации, измерения частоты вращения узлов и механизмов и обработки результатов измерений определения технического состояния подшипников.

Описание средства измерений

Принцип действия комплексов заключается в усилении, фильтрации и цифровом преобразовании электрических сигналов датчиков вибрации и частоты сохранении в памяти результатов преобразования и дальнейшем вычислении среднего и среднеквадратического значений напряжения, спектра входного сигнала напряжения и текущего значения частоты вращения.

Комплексы имеют два канала измерения частоты вращения и четыре независимых тракта измерения напряжения, к каждому из которых через мультиплексор подключаются каналы для подключения датчиков вибрации ВД03 или ВД06 производства НПФ «Микроникс», г. Омск, ICP-акселерометрами 621B51 производства PCB Piezotronics, США, и другими датчиками вибрации, имеющими аналогичные указанным датчикам характеристики.

Комплексы состоят из блока обработки и контроля (далее - БОК) и датчиков частоты вращения. БОК содержит в своём составе субблок промышленного компьютера, который обеспечивает функционирования операционной системы и программы проведения измерений, субблок ввода-вывода для подключения внешних монитора, клавиатуры и мыши, субблок питания, жидкокристаллический дисплей и цифровую клавиатуру. Субблок измерительный предназначен для проведения измерения напряжения и частоты вращения и содержит в своём составе микропроцессор, оперативное запоминающее устройство и аналоговую схему для обработки сигналов частоты вращения и напряжения. Дополнительно БОК обеспечивает формирование напряжения питания для датчиков частоты вращения и вибрации.

Комплексы выпускаются в двух вариантах исполнения - стационарном и переносном. Каждый вариант исполнения комплекса в зависимости от количества каналов измерения напряжения, выведенных на разъёмы, имеет 4 модификации - на 4, 8, 20 и 32 канала. Один из винтов корпуса комплексов пломбируется со стороны задней панели с целью исключения несанкционированного доступа к внутренним схемам. Внешний вид комплексов в стационарном и переносном вариантах исполнения с указанием мест пломбирования приведён на рисунке

Нанесение знака поверки на комплексы не предусмотрено.

б)

а)

Рисунок 1 - Внешний вид комплексов в стационарном (а) и переносном (б) вариантах исполнения и места их пломбирования (указаны стрелкой)

Программное обеспечение

Программное обеспечение (далее - ПО) комплексов состоит из автономного ПО -функционирующей в среде операционной системы uClinux программы проведения измерений, предназначенной для визуализации результатов измерений, и встроенного ПО БОК -программы субблока измерительного, расположенной в памяти программ цифрового сигнального процессора БОК. Исполняемый код встроенного ПО недоступен для считывания и модификации.

Автономное ПО имеет уровень защиты «средний» в соответствии с Р 50.2.077-2014, встроенное ПО имеет уровень защиты «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные признаки автономного ПО приведены в таблице 1, для встроенного ПО - в таблице 2.

Таблица 1 -

автономного ПО комплексов

Таблица 2 -

ПО комплексов

Метрологические и технические характеристики

Метрологические и технические характеристики комплекса приведены в таблицах 3 - 6

Таблица 3 - Метрологические характеристики комплекса

Таблица 4 -

комплекса

Таблица 5 -

вычисляемого

Таблица 6 - Технические

комплекса

Знак утверждения типа

наносится в центр титульного листа НВРС.422210.001 РЭ «Комплекс оперативного контроля «Эксперт Д». Руководство по эксплуатации» типографским способом и на переднюю панель БОК комплекса.

Комплектность средства измерений

Комплектность поставки комплексов соответствует указанной в таблице 7.

Таблица 7 - Комплектность поставки комплексов

Сведения о методиках (методах) измерений

приведены в разделе 7 «Использование по назначению» документа НВРС.422210.001 РЭ «Комплекс оперативного контроля «Эксперт-Д». Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1^10^-2 до 2^10⁹ Гц.

Изготовитель

Общество с ограниченной ответственностью «Омский завод транспортного машиностроения» (ООО «ОЗТМ»)

ИНН 5501160766

Адрес: 644065, г. Омск, ул. Нефтезаводская, д. 42 А, оф. 21 Тел.: (3812) 215-000, доб. 2181

Факс: (3812) 215-000

E-mail: eng@energos.su

Испытательный центр

Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного знамени научно-исследовательский институт метрологии» (ФГУП «СНИИМ»)

Адрес: 630004 г. Новосибирск, пр-кт Димитрова, д. 4

Тел.: (383) 210-08-14

Факс: (383) 210-13-60

E-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» июня 2024 г. № 1489

Регистрационный № 20956-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мониторы портальные пешеходные ППМ-01 «АРКА»

Назначение средства измерений

Мониторы портальные пешеходные ППМ-01 «АРКА» (в дальнейшем ППМ-01 «АРКА») предназначены для обнаружения источников ионизирующих излучений (ИИИ), в том числе ядерных материалов (ЯМ) по их гамма- и нейтронному излучению, а также радиоактивной загрязненности по альфа- и бета- и гамма- излучению у человека.

Описание средства измерений

Принцип действия ППМ-01 «АРКА» основан на измерении блоками детектирования радиационного фона в спектрометрическом режиме и выдаче звукового и светового сигналов при срабатывании инфракрасного датчика присутствия объекта в зоне контроля и при превышении потока бета-, гамма- или нейтронного излучения над установленным порогом обнаружения, заданным относительно уровня фона. При этом на блоке управления индицируется вероятное расположение источника ионизирующего излучения у человека.

Мониторы портальные пешеходные ППМ-01 «АРКА» представляют собой измерительные колонны, расположенные на расстоянии 800 мм друг от друга и связанные кабелями с блоком управления. Колонны смонтированы на общем основании (проходе) и сверху связаны перемычкой. Каждая колонна содержит по два блока детектирования гамма-излучения БДПС-02, два блока детектирования нейтронного излучения УДПН-02-210, блок детектирования бета излучения БДПС-03, инфракрасный датчик наличия объекта контроля, трехцветные светофоры, громкоговорители звуковой сигнализации и распределительные коробки для подключения кабелей. Два блока детектирования бета - гамма излучения БДПС-03 установлены в основании портала. Выносной блок детектирования альфа- и бета - излучения БДПС-04 устанавливается на специальном держателе на внешней стороне колонны.

На внутренней стороне одной из колонн расположен жидкокристаллический дисплей. Блоки детектирования БДПС-02 состоят из пластиковых сцинтилляторов сечением

75х180 мм и высотой 750 мм и фотоэлектронных умножителей. На корпусе блока установлены источник высоковольтного питания и спектрометрический усилитель-формирователь.

Блоки детектирования БДПС-03 состоит из пластмассовых сцинтилляторов сечением 28х180 мм и высотой 290 мм и фотоэлектронных умножителей, в корпусе блока установлены источник высоковольтного питания и спектрометрический усилитель-формирователь.

Блоки детектирования УДПН-02-210 - серийно выпускаемые.

Выносной блок детектирования альфа- и бета - излучения БДПС-04 представляет собой детектор типа «фосфич» - пластмассовый сцинтиллятор с нанесенным слоем неорганического сцинтиллятора CsI(Tl).

Вид 1

Вид 2

Рисунок 1 - Фотография общего вида мониторов портальных пешеходных ППМ-01 «АРКА», место нанесения знака утверждения типа и серийного номера

Серийный номер наносится на блок управления и обработки монитора портального пешеходного ППМ-01 «АРКА» методом шелкографии на самоклеящуюся этикетку. Формат серийного номера цифровой. Нанесение знака поверки на корпус ППМ-01 «АРКА» не предусмотрено.

Программное обеспечение

Программное обеспечение установлено на промышленном компьютере, находящемся в блоке управления и обработки. Программное обеспечение «ppm» работает под управлением операционной системы реального времени - QNX-6.3.2.

ПО является автономным и обеспечивает выполнение следующих задач:

• - прием и обработка импульсов, поступающих от четырех детекторов, используя АЦП;

• - пересчет радиационного фона и уставок при изменении внешних условий;

• - непрерывный контроль персонала, пересекающего рамку ППМ-01;

• - прием данных от двух пар фотоэлементов для определения направления движение;

• - выдача световой индикации на семафоры для отображения текущего состояния;

• - выдача звуковой сигнализации при обнаружении загрязнения;

• - накопление локального буфера событий, с записью даты, времени, направления прохо- да и идентификатора человека (только при обнаружении загрязнения). Под идентифика- тором человека понимается код карты доступа (например ProxCard II) считываемый с устройства MaxiProx DFM Reader 5375A, подключаемого к последовательному порту ППМ-01;

• - поддержка протокола обмена по протоколу TCP для включения ППМ-01 «АРКА»

в со- став системы радиационного контроля предприятия;

• - использование встроенного сторожевого таймера (WatchDog) для автоматического пе- резапуска операционной системы и программного обеспечения в случае «подвисания» по внешним причинам (например, бросок напряжения).

• - управление исполнительными механизмами системы контроля доступа (калитка, тур- никет).

Программный комплекс обеспечивает доступ к установкам программ и информации че- рез системную авторизацию (через имя пользователя и пароль), предоставляет для взаимодей- ствия с пользователем оконный интерфейс, который не допускает ошибочных действий персо- нала, обеспечивает авторизованный доступ (через имя пользователя и пароль) персоналу для калибровки устройства и выбора режимов работы устройства влияющих на безопасность и мет- рологические характеристики.

Идентификационные данные прикладного программного обеспечения Монитора пор- тального пешеходного ППМ-01 «АРКА» представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Примечания:

1) - номер версии программного обеспечения 20XXYYZZ, где XX - от 10 до 20, YY- от 01

до 12, ZZ - от 10 до 30.

3) - Контрольная сумма файлов относится к текущей версии (20111120) программного обеспечения.

Уровень защиты программного обеспечения монитора портального пешеходного ППМ-01 «АРКА» от непреднамеренных и преднамеренных изменений соответствует классу C в соответствии с МИ 3286-2010.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики ППМ-01 «АРКА»

Таблица 3 - Основные технические

ППМ-01 «АРКА»

Таблица 4 - Показатели надежности ИИМ-01 «АРКА»

Знак утверждения типа

наносится на блок управления и обработки монитора портального пешеходного ППМ-01

«АРКА» методом шелкографии и на титульный лист Руководства эксплуатации АФБИ.269812.010 РЭ методом компьютерной графики.

Комплектность средства измерений

Таблица 5 - Комплектность ППМ-01 «АРКА»

Примечание

*) Количественный состав ЗИП и комплект поставки определяется Спецификацией поставки оборудования или Договором на поставку.

Сведения о методиках (методах) измерений

изложены в разделе 5 «Устройство и работа ППМ» документа АФБИ. 269812.010.РЭ «Мониторы портальные пешеходные ППМ-01 «АРКА». Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 4.59-79 Средства измерений ионизирующих излучений. Номенклатура показателей;

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия;

ГОСТ Р 51635-2000 Мониторы радиационные ядерных материалов. Общие технические условия.

Изготовитель

Акционерное общество «ИНТРА» (АО «ИНТРА»)

ИНН 7726058395

Адрес: 129337, г. Москва, ул. Ярославское ш., д. 2, к. 1

Тел.: (495) 183-04-47; факс (495) 183-04-47

E-mail: intra@home.ptt.ru

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт- Петербург, Московский пр-кт, д. 19

Тел.: (812) 251-76-01; факс:(812) 713-01-14

Уникальный номер записи в реестре аккредитованных лиц № 30001-10.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» июня 2024 г. № 1489

Регистрационный № 56165-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы скорости распространения ультразвуковых волн в керне AutoLab

Назначение средства измерений

Анализаторы скорости распространения ультразвуковых волн в керне AutoLab (далее - анализаторы) предназначены для измерений скорости распространения продольных и сдвиговых ультразвуковых волн в керне горных пород.

Описание средства измерений

Принцип действия анализатора основан на измерении ультразвуковой волны в контролируемом образце керна горной 70 МПа.

Анализатор состоит из трех основных блоков:

• -   автоклава, совмещенного с гидравлическими предназначенными для создания давления на контролируемом образце;

• - электронной консоли, совмещенной с механической системой и предназначенной для контроля давления и других параметров, усиления сигналов, получаемых с датчиков, устройств, блока ультразвуковых преобразователей;

• - системы компьютерного управления, обеспечивающей получение, обработку и сохранение данных, полученных в результате эксперимента.

Наиболее важной частью анализатора является блок ультразвуковых преобразователей скоростей продольных и сдвиговых ультразвуковых волн, которые состоят из соответствующего набора      пьезоэлектрических кристаллов, установленных для

распространения продольных и сдвиговых волн сквозь образец горной породы диаметром 30 или 38,1 мм и длиной от 20 до 75 мм. Средняя частота преобразователя составляет около 700 кГц. Блок ультразвуковых преобразователей работает в автоклаве при горном и поровом давлениях до 7О МПа.

Анализатор выпускается в трех модификациях - AutoLab 500, AutoLab 1000, AutoLab 1500, которые отличаются формой кернодержателя. У анализатора AutoLab 500 создается гидростатическое давление обжатия (равные и аксиальные давления). У анализаторов AutoLab 1000 и AutoLab 1500 возможно создание давления по трем осям.

Горное и поровое давления у анализатора AutoLab 500 создаются и контролируются вручную при помощи насосов с ручным приводом и усилителя. У анализаторов AutoLab 1000 и AutoLab 1500 горное и поровое давления создаются и контролируются либо вручную, либо с помощью управляемых программным обеспечением серво-гидравлических усилителей.

Серийный номер анализатора в буквенно-цифровом формате нанесен на наклейку, расположенную на задней или передней панели анализатора.

Блок управления анализатора опломбирован с целью защиты от несанкционированного доступа.

Общий вид анализатора представлен на рисунке 1, схема пломбировки от несанкционированного доступа представлена на рисунке 1.

Место пломбирования

Рисунок 1 - Общий вид анализатора и схема пломбировки от несанкционированного доступа

Программное обеспечение

Идентификационные данные программного обеспечения (ПО) анализаторов приведены в таблице 1.

Уровень защиты ПО анализаторов «высокий» в соответствии с Р 50.2.077-2014.

Влияние ПО учтено изготовителем при нормировании метрологических характеристик анализаторов.

Таблица 1 -

обеспечения

данные

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические

Знак утверждения типа

наносится на лицевую панель анализатора методом наклейки и на титульный лист инструкции по эксплуатации типографским способом.

Комплектность средства измерения

Таблица 4

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 29 декабря 2018 г. № 2842 «Об утверждении государственной поверочной схемы для средств измерений скорости распространения и коэффициента затухания ультразвуковых волн в твердых средах»;

Техническая документация изготовителя «New England Research, Inc.» (США).

Изготовитель

«New England Research, Inc.» (США),

Адрес: 331 Olcott Drive Suite L1 White River Jct, VT 05001 USA

Телефон: 8022962401

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» июня 2024 г. № 1489

Регистрационный № 75687-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы автоматические для обеспечения контроля за дорожным движением «Автодория» 3.5

Назначение средства измерений

Системы автоматические для обеспечения контроля за дорожным движением «Автодория» 3.5 (далее системы) предназначены для измерения скорости движения транспортных средств (далее ТС) в автоматическом режиме радиолокационным методом в зоне контроля, по видеокадрам в зоне контроля и на контролируемом участке дороги, измерения пройденного пути ТС в зоне контроля, определения текущего времени, синхронизированного с национальной шкалой времени Российской Федерации UTC(SU) и определения места расположения систем.

Описание средства измерений

Принцип действия систем:

• -  при измерении скорости движения ТС радиолокационным методом в зоне контроля, основан на измерении разности частоты высокочастотных сигналов при отражении от движущегося объекта, находящегося в зоне его контроля (эффект Доплера);

• -  при измерении скорости движения ТС по видеокадрам в зоне контроля, основан на измерении пройденного пути ТС в зоне контроля и времени, за которое ТС прошло данный путь;

• -  при измерении скорости движения ТС на контролируемом участке дороги, основан на измерении интервала времени, за который ТС прошло расстояние между регистраторами транспортных средств (далее РТС);

• -  при измерении пройденного пути ТС в зоне контроля, основан на измерении расстояния по видеокадрам, диапазон измерения ограничен зоной контроля;

• -  при измерении текущих значений времени и координат, основан на получении значений времени национальной шкалы координированного времени UTC (SU) и значений координат от приемника глобальной спутниковой системы ГЛОНАСС/GPS.

Системы выпускаются в трёх модификациях. Модификация 1 состоит из одного РТС. Модификация 2 состоит из двух и более РТС. Модификация 3 состоит из четырех и более РТС.

Каждый РТС имеет индекс «Х», определяющий его конструктив и функциональные параметры, влияющие на метрологические характеристики:

индекс «К» - измеряет текущее время и определяет место расположения системы; индекс «КВ» - измеряет скорость движения ТС по видеокадрам в зоне контроля,

текущее время и определяет место расположения системы;

индекс «КР» - измеряет скорость движения ТС радиолокационным методом в зоне контроля, текущее время и определяет место расположения системы;

индекс «МВ» - измеряет скорость движения ТС по видеокадрам в зоне контроля, текущее время и определяет место расположения системы.

Каждый РТС выполнен во влагозащищенном антивандальном корпусе и включает в себя: вычислительный модуль, навигационный модуль (ГЛОНАСС/GPS-nриемник), модуль связи (3G-моgем/Wi-Fi/Ethemet), диагностический модуль, модуль питания от уличной сети (ИБП), модуль автономного питания, ИК прожектор и программное обеспечение. РТС с индексами «К», «КР», «КВ» имеет внешний ИК прожектор.

Системы размещаются стационарно и предназначены для работы в непрерывном размещаются на опорах, стойках и и заводской номер изготовления, знак

Общий вид составных частей системы приведен на рисунке 1. Места пломбирования, маркировки, приведены на рисунках 2 и 3.

РТС с индексом «К», «КВ»

РТС с индексом «МВ»

Внешний ИК прожектор

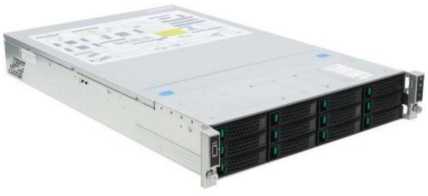

Сервер

Рисунок 1 - Общий

Места установки пломб

РТС с индексом «МВ»

РТС с индексом «К», «КР», «КВ»

Сервер

Рисунок 2 - Место пломбирования систем

РТС с индексом «К», «КР», «КВ»       _________РТС с индексом «МВ»

, на

ZP^IZjipIm’op»

^П

еМ состои      ■рогр^_лмрого-, о е. е^

(ПО «Регистратор») и специального программного обеспечения (далее СПО).

ПО «Регистратор» выполняет следующие функции: измерение скорости движения ТС радиолокационным методом в зоне контроля, измерение скорости движения ТС по видеокадрам в зоне контроля, измерение текущих значений времени, определение места расположения систем.

СПО выполняет следующие функции: измерение скорости движения ТС на контролируемом участке автодороги.

Метрологически значимая часть ПО «Регистратор» состоит из libDataMerger.so.

Метрологически значимая часть СПО состоит из libTracker.so. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные метрологической части ПО

Значение

Метрологические и технические характеристики

Таблица 2 -

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации методом компьютерной графики и на корпус с помощью этикетки, выполненной типографским способом.

Комплектность средства измерений

Таблица 4 - Комплект поставки комплексов

Примечание: по заказу.

Сведения о методиках (методах) измерений

изложены в разделе 2 «Использование по назначению» документа АДОР.330.26.51.001 РЭ «Система автоматическая для обеспечения контроля за дорожным движением «Автодория» 3.5. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

АДОР.330.26.51.001 ТУ «Система автоматическая для обеспечения контроля за дорожным движением «Автодория» 3.5. Технические условия».

Изготовитель

Общество с ограниченной ответственностью «Автодория» (ООО «Автодория»)

ИНН 1655215859

Юридический и фактический адрес: 420074, г. Казань, ул. Петербургская, д. 52, оф. 304 Телефон: +7 (843) 202-37-02

Адрес web-сайта: www.avtodoria.ru

E-mail: info@avtodoria.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ВНИИФТРИ

Телефон/факс: +7 (495) 526-63-00

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
