МИЮ1СТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 2 февраля 2022 г. № 254 «О внесении изменений в сведения об утвержденных типах средств измерений»

В целях исправления технической ошибки п р и к а з ы в а ю:

1. Внести изменения в пункт 2 приложения к приказу от 2 февраля 2022 г. сведения об утвержденных типах средств типа средства измерений, прилагается сведения об утвержденном типе средства к настоящему приказу в Федеральный

информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

3. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» мая 2024 г. № 1194

Регистрационный № 46509-11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки поверочные СПУ-5

Установки поверочные СПУ-5 (далее установки) предназначены для воспроизведения и измерения единицы объемного расхода и объема при поверке счетчиков газа и ротаметров.

Проведение поверки основано на сравнении результатов одновременных измерений объемного расхода и объема воздуха поверяемыми средствами измерений и установкой. Результат измерений объемного расхода и объема с помощью установки принимают в качестве действительного значения.

Установки состоят из:

- блока измерений объема и расхода воздуха,

- блока обработки данных,

- блока задачи расхода воздуха.

Блок измерений объема и расхода воздуха состоит из набора критических сопел, первичных преобразователей давления, перепада давления, температуры, запорной арматуры, соединительных трубопроводов и монтажных схем.

Перечень средств измерений, допускаемых к применению на установках, приведен в таблице 1

Таблица 1

СИ

Сопла работают в критическом режиме. С помощью каждого сопла установки задается определенный объемный расход воздуха, значение которого зависит от площади (диаметра) горловины сопла. При постоянной температуре воздуха объемный расход остается постоянным, поэтому объем воздуха, измеренный установкой, определяют как произведение объемного расхода на время проведения измерений с учетом поправочных коэффициентов на влажность, температуру и перепад давления.

Блок обработки данных состоит из преобразователей цифровых и аналоговых интерфейсов измерительных каналов давления, температуры, влажности, частоты, времени и счета импульсов, блоков питания и управления установкой, автоматизированного рабочего места оператора на базе персонального компьютера с предустановленным программным обеспечением.

Программное обеспечение позволяет в диалоговом режиме осуществлять поверку, выполнять распечатку протоколов поверки и их архивирование, осуществлять автоматическую проверку работоспособности узлов и систем поверочной установки, изменять конфигурацию, и выполнять другие функции.

Результаты поверки сохраняются в архиве.

В архив записываются и могут быть распечатаны:

- тип, заводской номер установки;

- данные о поверяемом счетчике;

- номер протокола (индивидуальный для каждого поверяемого счетчика);

- время и дата проведения поверки;

- эталонный и измеренный объемы, температуры, давления, на которых проводились измерения;

- погрешность поверяемого счетчика газа.

Блок задачи расхода воздуха состоит из вакуумного насоса, ресивера и запорной арматуры. Блок задачи расхода воздуха создает разрежение с помощью вакуумного насоса, в результате чего воздух из помещения начинает поступать через поверяемые средства измерений, а затем проходит через блок измерений объема и расхода воздуха.

На основании измеренного количества импульсов и/или времени измерений, а также измеренных значений давления, перепада давления, температуры и влажности с помощью блока обработки данных рассчитывается объем (объемный расход) воздуха, прошедший через установку, приведенный к условиям измерений поверяемого (испытуемого) средства измерений или к стандартным условиям.

Установки выпускаются с различными максимальными и минимальными значениями воспроизводимого и измеряемого объёмного расхода воздуха в зависимости от набора критических сопел. Установки имеют шифр СПУ-5-X-Y, где X - модификация установки в зависимости от доверительных границ относительной погрешности измерений объема и объемного расхода газа (от расширенной неопределённостью калибровки сопел), Y - исполнение установки по количеству одновременно подключаемых счетчиков газа.

Общий вид установок поверочных СПУ-5 представлен на рисунках 1-4.

Пломбирование установок не предусмотрено.

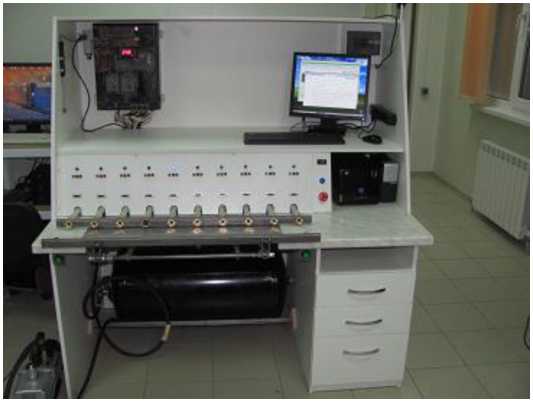

Рисунок 1 - СПУ-5-Х-1 Установка с десятью одновременно подключаемыми счетчиками

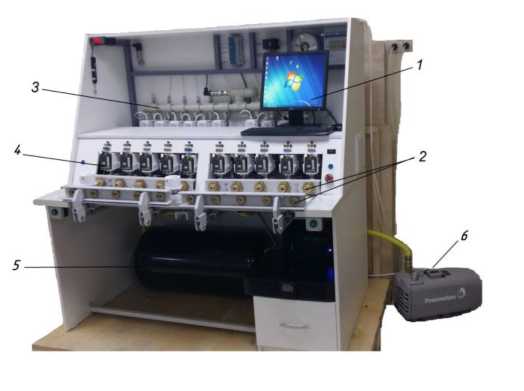

Рисунок 2 - СПУ-5-Х-1 Установка с десятью одновременно подключаемыми счетчиками

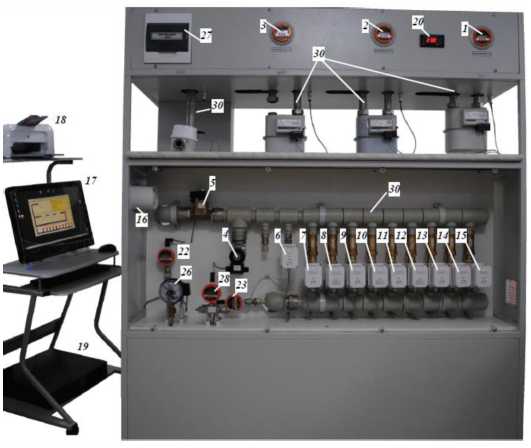

Рисунок 3 - СПУ-5-Х-3 Установка с четырьмя одновременно подключаемыми счетчиками

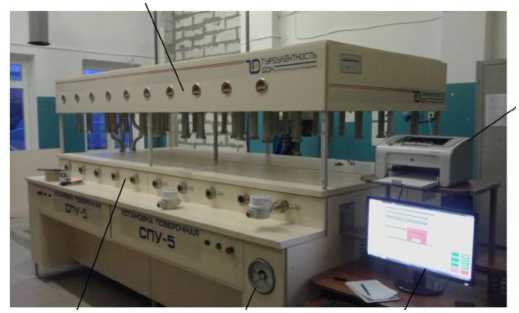

Рисунок 4 - СПУ-5-Х-3 Установка с тридцатью одновременно подключаемыми счетчиками

Программное обеспечение (ПО) установки по аппаратному обеспечению является автономным (ПО, функционирующее на базе персонального компьютера). К установке первичные преобразователи подключаются по закрытым коммуникационным каналам USB, RS-485. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО и накопленные данные размещаются на внутреннем устройстве хранения (жесткий диск ПК).

Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

Программное обеспечение установки разделено на:

• - Метрологически значимую часть - включает алгоритмы обработки измеренной информации;

• - Метрологически незначимую часть - отвечает за визуализацию полученных данных.

Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:

• - программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;

• - программные модули, осуществляющие сбор и представление измерительной информации, её хранение, передачу, идентификацию, защиту ПО и данных;

• - параметры ПО, участвующие в вычислениях и влияющие на результат измерений;

• - компоненты защищенного интерфейса для обмена данными между метрологически значимой и незначимой частями ПО.

Номер версии ПО имеет структуру A.B.C (где A, B, C - десятичные числа)

A - номер версии метрологически значимой части ПО (не менее 1);

B - номер метрологически незначимой части ПО;

C - номер сборки метрологически незначимой части ПО;

ПО установок защищено от несанкционированного доступа, изменение алгоритмов и установленных параметров с помощью разграничения прав доступа пользователей, системы идентификации пользователей и пароля.

Уровень защиты ПО средний в соответствии с Р 50.2.077-2014

Идентификационные данные программного обеспечения приведены в таблице 2.

Таблица 2

Метрологические и технические характеристики

Таблица 3 -

Таблица 4 - Основные технические

наносится на маркировочную табличку методом лазерной гравировки и на первый лист паспорта печатным способом.

Таблица 5 - Комплектность

приведены в п. 1.3 Устройство и работа установки СПУ5.00.00.000 РЭ «Установки поверочные СПУ-5. Руководство по эксплуатации».

Приказ Росстандарта от 29 декабря 2018 г. № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расхода газа»;

4381-005-70670506-2010 ТУ Установка поверочная СПУ-5. Технические условия.

Общество с ограниченной ответственностью НПО «Турбулентность-Дон» (ООО НПО «Турбулентность-Дон»)

ИНН 6141021685

Адрес юридический: 129110, г. Москва, ул. Гиляровского, д. 47, стр. 5, эт. 5, помещ. II, ком. 2

Адрес фактический (производство): 346800, Ростовская

с. Чалтырь, 1 км шоссе Ростов-Новошахтинск, стр. № 6/8 Тел./факс: (863) 203-77-80, 203-77-81

E-mail: info@turbo-don.ru

Федеральное государственное унитарное предприятие исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон (факс): 8 (495) 665-30-87

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Регистрационный номер в реестре аккредитованных лиц № 30004-13.

в части вносимых изменений

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон (факс): (843) 272-70-62, (843) 272-00-32

Web-сайт: www.vniir.org

Е-mail: office@vniir.org

Регистрационный номер в реестре аккредитованных лиц № RA.RU.310592.
