ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от « __ »    __^е_я____2024 г. № _1__

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» апреля 2024 г. № 1021

Регистрационный № 57960-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мониторы радиационные пешеходные КСАР1У.031 «ДОЗОР»

Мониторы радиационные пешеходные КСАР1У.031 «ДОЗОР» (далее по тексту - МП) предназначены для измерений скорости счета импульсов при регистрации ионизирующих излучений и обнаружения источников гамма- или гамма-нейтронного излучения - ядерных материалов (ЯМ) и радиоактивных веществ (РВ) при перемещении объекта измерения (пешеход) через контролируемое пространство и выработки сигнала оповещения при обнаружении ЯМ и РВ.

Принцип действия МП основан на регистрации гамма- или нейтронного излучения, взаимодействующего с детектором, измерении скоростей счета и сравнении их со скоростями счета внешнего радиационного фона и установленными порогами обнаружения. При превышении установленных пороговых значений выдаются звуковые и световые сигналы.

Монитор радиационный пешеходный (МП) представляет собой систему детекторов гамма- и нейтронного излучения, смонтированных в одной или двух измерительных колоннах (в зависимости от исполнения), и обрабатывающей электроники. Каждая колонна содержит два блока детектирования гамма-излучения на основе пластикового сцинтиллятора и один блок детектирования нейтронов на основе He-3 пропорционального счетчика.

Для регистрации факта наличия объекта измерения в контролируемом пространстве, МП оснащается системой контроля присутствия (СКП). Тип датчиков, входящих в состав СКП, их количество, а также место крепления определяется предприятием-изготовителем в зависимости от конкретных условий установки и эксплуатации МП. Для отражения информации о режимах работы монитора и выработки сигнала тревоги используются световые и звуковые индикаторы, расположенные как непосредственно на колонне МП, так и на выносном блоке индикации. Результаты измерений скоростей счета отображаются на дисплее внешней ЭВМ при ее подключении.

Исполнения монитора КСАР1У.031, КСАР1У.031-02 предназначены для обнаружения источников гамма- и нейтронного излучения, КСАР1У.031-01, КСАР1У.031-03 - только гамма-излучения. Исполнения МП КСАР1У.031, КСАР1У.031-01 имеют в составе две измерительные колонны, исполнения КСАР1У.031-02, КСАР1У.031-03 - одну измерительную колонну.

Колонны крепятся непосредственно на полу с помощью анкерных болтов или дюбелей с шурупом. Соединительные кабели между колоннами проводятся через кабельный канал, проложенный в полу либо через перемычку, соединяющую колонну сверху (поставляется опционально, длина перемычки определяется конкретными условиями размещения МП на объекте, но не превышает 2 м).

Колонны МП защищены от несанкционированного вскрытия специальными датчиками. При вскрытии колонны соответствующее сообщение передается на рабочее место оператора и, если данная опция установлена при настройке, раздается непрерывный звуковой сигнал.

МП может использоваться как независимо, так и в составе комплекса средств радиационного контроля, осуществляющего сетевое объединение радиационных мониторов КСАР1У, формирование видеоинформации о факте обнаружения, передачу, обработку и хранение результатов измерений.

Для подключения внешней ЭВМ и возможности включения в единую информационную сеть используются стандартные протоколы обмена данными (TCP/IP, CAN). Сведения о типе протокола обмена определяется предприятием-изготовителем в зависимости от конкретных условий эксплуатации МП, о чем делается соответствующая запись в формуляре. В формуляре также указывается информационный адрес монитора.

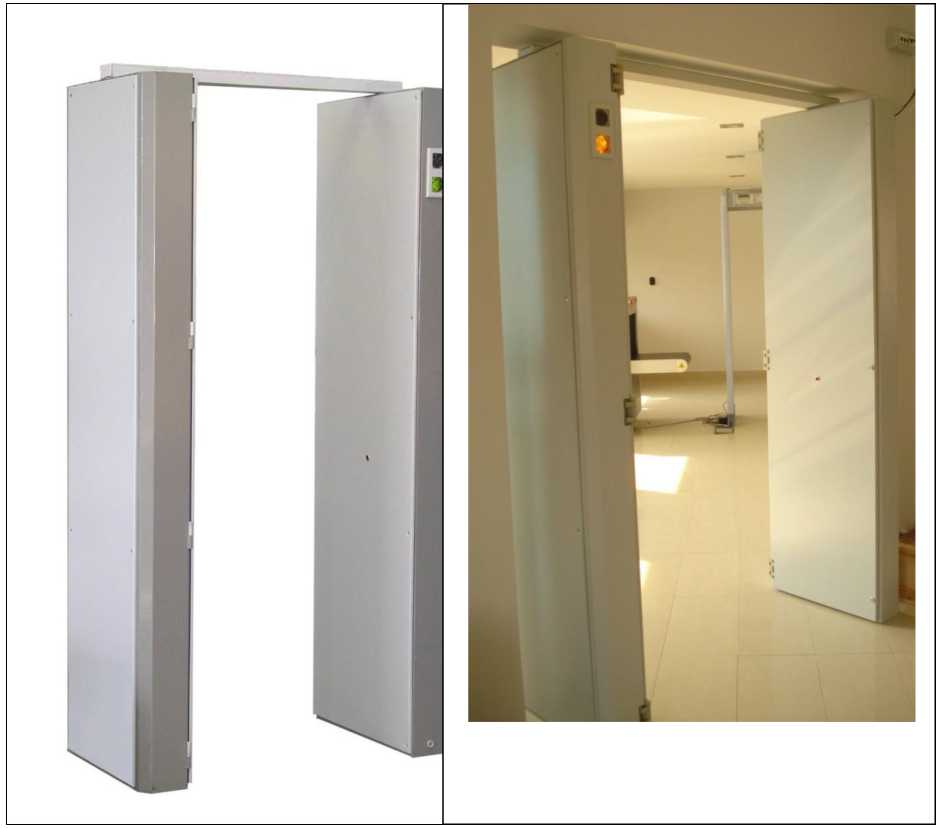

Рисунок 1 - Фотография общего вида монитора радиационного пешеходного КСАР1У.031 «ДОЗОР»

Прикладное программное обеспечение (ПО) «YaRPMManager» устанавливается на ПЭВМ. ПО исполняется под управлением операционной системы Windows. ПО является автономным и предназначено для настройки радиационных портальных мониторов семейства КСАР1У, проверки работоспособности МП, получения и обработки данных с измерительных каналов, выработки сигналов тревоги.

Идентификационные данные ПО «YaRPMManager»:

Таблица 1

Примечания: 1) Номер версии программного обеспечения 1.X.Y.Z, где X - от 1 до 9, Y- от 0 до 9, Z-любое.

2) Контрольная сумма относится к текущей версии (1.1.0.1092) ПО. Уровень защиты программного обеспечения МП от непреднамеренных и преднамеренных изменений соответствует классу C в соответствии с МИ 3286-2010.

Основные метрологические и технические характеристики мониторов радиационных пешеходных КСАР1У.031 «ДОЗОР» приведены в таблице 2.

Таблица 2

* - Значения порогов обнаружения ЯМ и РВ приведены для скорости движения пешехода через зону контроля МП от 1,0 до 1,2 м/с при ширине прохода 0,8 м.

**- Чувствительность приведена для одной колонны для источников, расположенных на расстоянии 1,5 м от рабочей поверхности колонны на высоте 1 м от основания колонны.

наносится на колонну МП методом шелкографии и на титульный лист Руководства по эксплуатации методом компьютерной графики.

В комплект поставки МП входят составные части и эксплуатационная документация, указанные в таблице 3.

Таблица 3

Примечание: Опционально МП может комплектоваться системой видеонаблюдения

РНПИ 540100.000 РЭ «Мониторы радиационные пешеходные КСАР1У.031 «ДОЗОР». Руководство по эксплуатации»

ГОСТ 4.59-79. Средства измерений ионизирующих излучений. Номенклатура показателей;

ГОСТ 27451-87. Средства измерений ионизирующих излучений. Общие технические условия;

ГОСТ Р 51635-2000 Мониторы радиационные ядерных материалов. Общие технические условия;

ГОСТ 8.033-96 «Государственная поверочная схема для средств измерения активности радионуклидов, потока и плотности потока альфа-,бета- частиц и фотонов радионуклидных источников»;

Технические условия ТУ 4362-100-23151859-10.

Акционерное общество «Научно-технический центр «Ядерно-физические исследования» (АО «НТЦ «ЯФИ»)

ИНН 7802441926

Адрес места осуществления деятельности: 194021, г. Санкт-Петербург,

2-й Муринский пр-кт, д. 28, лит. А

Тел.: (812) 297-82-44, факс: (812) 297-39-24

Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт- Петербург, Московский пр-кт, д. 19

Тел.: (812) 251-76-01, факс:(812) 713-01-14

Уникальный номер записи в реестре аккредитованных лиц № 30001-10.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» апреля 2024 г. № 1021

Регистрационный № 57961-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мониторы радиационные транспортные КСАР1У.041 «РУБЕЖ»

Мониторы радиационные транспортные КСАР1У.041 «РУБЕЖ» (далее по тексту - МТ) предназначены для измерений скорости счета импульсов при регистрации ионизирующих излучений и обнаружения источников гамма- или гамма-нейтронного излучения - ядерных материалов (ЯМ) и радиоактивных веществ (РВ) при перемещении объекта измерения (транспорт) через контролируемое пространство и выработки сигнала оповещения при обнаружении ЯМ и РВ.

Принцип действия МТ основан на регистрации гамма- или нейтронного излучения, взаимодействующего с детектором, сравнения его интенсивности со значениями внешнего радиационного фона и установленными порогами обнаружения. При превышении установленных пороговых значений выдаются звуковые и световые сигналы.

Монитор радиационный транспортный (МТ) представляет собой систему детекторов гамма- и нейтронного излучения, смонтированных в двух измерительных колоннах, и обрабатывающей электроники. Каждая колонна состоит из двух измерительных шкафов - для исполнений КСАР1У.041 и КСАР1У.041-01 шкафы расположены друг над другом и скреплены соединительным фланцем, для исполнений КСАР1У.041-02 и КСАР1У.041-03 - размещены рядом друг с другом.

Блоки детектирования гамма-излучения изготовлены на основе пластикового сцинтиллятора, блоки детектирования нейтронов - на основе He-3 пропорционального счетчика.

Для регистрации факта наличия объекта измерений в контролируемом пространстве, МТ оснащается системой контроля присутствия (СКП). Тип датчиков, входящих в состав СКП, их количество, а также место крепления определяется предприятием-изготовителем в зависимости от конкретных условий установки и эксплуатации МТ. Для отражения информации о режимах работы монитора и выработки сигнала тревоги используются световые и звуковые индикаторы, расположенные как непосредственно на колонне МТ, так и на выносном блоке индикации.

Исполнения монитора КСАР1У.041, КСАР1У.041-02 предназначены для обнаружения источников гамма- и нейтронного излучения, КСАР1У.041-01, КСАР1У.041-03 - только гамма-излучения.

Крепление колонн осуществляется через соединительный фланец непосредственно к фундаменту или к конструкции размещения (КР), требования к которой определяются назначением и выбранным исполнением, условиями его размещения на объекте.

В основании шкафов, установленных на КР или фундаменте (через соединительный фланец), расположены кабельные гермовводы. Соединительные кабели между колоннами проводятся через кабельные каналы.

Колонны МТ защищены от несанкционированного вскрытия специальными датчиками. При вскрытии колонны соответствующее сообщение передается на рабочее место оператора и, если данная опция установлена при настройке, раздается непрерывный звуковой сигнал.

МТ может использоваться как независимо, так и в составе комплекса средств радиационного контроля, осуществляющего сетевое объединение радиационных мониторов КСАР1У, формирование видеоинформации о факте обнаружения, передачу, обработку и хранение результатов измерений.

Для подключения внешней ЭВМ и возможности включения в единую информационную сеть используются стандартные протоколы обмена данными (TCP/IP, CAN). Сведения о типе протокола обмена определяется предприятием-изготовителем в зависимости от конкретных условий эксплуатации МТ.

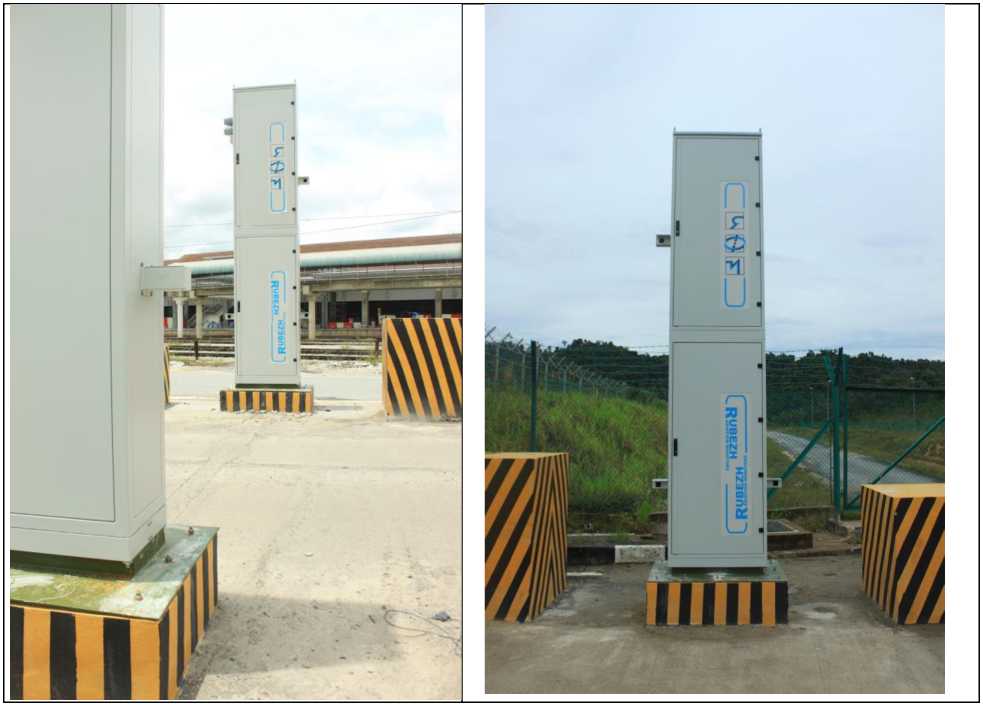

Рисунок 1 - Фотография общего вида монитора радиационного транспортного КСАР1У.041 «РУБЕЖ»

Прикладное программное обеспечение (ПО) «YaRPMManager» устанавливается на ПЭВМ. ПО исполняется под управлением операционной системы Windows. ПО является автономным и предназначено для настройки радиационных портальных мониторов семейства КСАР1У, проверки работоспособности МТ, получения и обработки данных с измерительных каналов, выработки сигналов тревоги.

Идентификационные данные ПО «YaRPMManager» представлены в таблице 1.

Таблица 1.

Примечания: 1) Номер версии программного обеспечения 1.X.Y.Z, где X - от 1 до 9, Y- от 0 до 9, Z-любое.

2) Контрольная сумма относится к текущей версии (1.1.0.1092) ПО. Уровень защиты программного обеспечения МТ от непреднамеренных и преднамеренных изменений соответствует классу C в соответствии с МИ 3286-2010.

Основные метрологические и технические характеристики мониторов радиационных транспортных КСАР1У.041 «РУБЕЖ» приведены в таблице 2.

Таблица 2

* - Значения порогов обнаружения ЯМ и РВ приведены для скорости проезда через зону контроля МТ автомобиля типа УАЗ-542 «ГАЗель» или аналогичного (10±2) км/ч при ширине проезда 6,2 м, частоте ложных срабатываний МТ 1 на 10000 проездов и вероятности обнаружения 0,5 (с доверительной вероятностью 0,95). Значения в скобках - для железнодорожного варианта при скорости проезда (25±2) км/ч для вагона четырехосного цельнометаллического модель 11-217 или аналогичного ему.

**- Чувствительность приведена для источников, расположенных на расстоянии 3,0 м от рабочей поверхности колонны на высоте от основания колонны 1,5 м (для исполнений КСАР1У.041 и КСАР1У.041-01) или 1,2 м (для исполнений КСАР1У.041-02 и КСАР1У.041-03).

наносится на колонну МТ методом шелкографии и на титульный лист Руководства по эксплуатации методом компьютерной графики.

В комплект поставки МТ входят составные части и эксплуатационная документация, указанные в таблице 3.

Таблица 3

Примечание: Опционально МТ может комплектоваться системой видеонаблюдения

РНПИ 540200.000 РЭ «Мониторы радиационные транспортные КСАР1У.041 «РУБЕЖ». Руководство по эксплуатации»

ГОСТ 4.59-79. Средства измерений ионизирующих излучений. Номенклатура показателей;

ГОСТ 27451-87. Средства измерений ионизирующих излучений. Общие технические условия;

ГОСТ Р 51635-2000 Мониторы радиационные ядерных материалов. Общие технические условия;

ГОСТ 8.033-96 «Государственная поверочная схема для средств измерения активности радионуклидов, потока и плотности потока альфа-,бета- частиц и фотонов радионуклидных источников»;

Технические условия ТУ 4362-200-23151859-10.

Акционерное общество «Научно-технический центр «Ядерно-физические исследования» (АО «НТЦ «ЯФИ»)

ИНН 7802441926

Адрес места осуществления  деятельности:  194021, г. Санкт-Петербург,

2-й Муринский пр-кт, д. 28, лит. А

Тел.: (812) 297-82-44, факс: (812) 297-39-24

Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт- Петербург, Московский пр-кт, д. 19

Тел.: (812) 251-76-01, факс:(812) 713-01-14

Уникальный номер записи в реестре аккредитованных лиц № 30001-10.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» апреля 2024 г. № 1021

Регистрационный № 73507-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии BFM II

Счетчики электрической энергии BFM II (далее по тексту - счетчики) предназначены для измерений активной, реактивной и полной электрической энергии и мощности, напряжения переменного электрического тока, силы переменного электрического тока, частоты, а так же сигналов силы тока, предназначенных для информационной связи между средствами измерений и автоматизации.

Принцип действия счетчиков основан на быстром (с частотой, в 64 раза превосходящей сетевую частоту) аналого-цифровом преобразовании входных сигналов токов и напряжений по каждой из фаз и передачи цифрового кода для дальнейшей обработки в микропроцессор. Микропроцессор вычисляет мгновенные и средние значения тока, напряжения, частоты, коэффициента мощности, активной, реактивной и полной мощности, а также значения активной, реактивной и полной энергии нарастающим итогом. Измеренные значения величин хранятся в энергонезависимой памяти, передаются через цифровой интерфейс для дальнейшей обработки, анализа и хранения в различные программнотехнические или измерительно-вычислительные комплексы. Счетчики BFM II позволяют вести многотарифный учет электроэнергии в обоих направлениях и оснащены энергонезависимыми внутренними часами.

Счетчики BFM II автоматически ведут журнал событий, сохраняемый в энергонезависимой памяти и фиксирующий дату и время наступления следующих событий:

• - факт связи со счетчиком, приведший к каким-либо изменениям данных и конфигурации;

• - факт коррекции времени с фиксацией величины коррекции времени;

• - формирование события по результатам автоматической самодиагностики;

• - отсутствие напряжения по каждой фазе с фиксацией времени пропадания и восстановления напряжения;

• - перерыв питания электросчетчика с фиксацией времени пропадания и восстановления.

Счетчики BFM II имеют три измерительных канала напряжения и от 18-ти до 54-х каналов измерений тока. При использовании счетчика в трехфазных сетях токовые каналы объединяются в группы по три.

Счетчики выпускаются в виде двух модификаций: стандартная и RS/5. Подключение токовых цепей осуществляется только через внешние трансформаторы тока классов точности 0,5S и 0,2S, изготовленные в соответствии с ГОСТ 7746-2015, c номинальным вторичным током 20 мА для стандартной модификации и 5 мА для модификации RS/5).

Счетчики BFM II имеют модульное исполнение. Минимально возможный набор состоит из базового 18-канального (в расчете на однофазный ток) модуля токовых цепей и модуля подключения цепей напряжения и стандартных портов Ethernet, RS-485 и USB.

С целью расширения функциональных возможностей, исходя из потребностей пользователя, счетчики могут комплектоваться дополнительными модулями (как при поставке, так и в процессе эксплуатации):

• - модуль расширения токовых цепей на 18 каналов;

• - модуль расширения токовых цепей на 6 каналов;

• - модули входных дискретных сигналов на 9 или 18 каналов;

• - модуль выходных дискретных сигналов на 9 каналов (9 релейных выходов)

  различных номинальных

• - модули входных аналоговых сигналов для значений входных токов;

• - модуль сотовой сети (модем) GSM;

• - модуль сотовой сети (модем) CDMA;

• - дополнительный модуль внешнего питания.

  при помощи штыревых оснащаться графическим

Подключение дополнительных модулей осуществляется разъемов. Базовый модуль токовых цепей может опционально цветным дисплеем, модуль подключения цепей напряжения - дополнительным источником питания переменного и постоянного тока. К базовому блоку может подключаться до трех любых модулей расширения токовых цепей и до 4 любых модулей входных дискретных сигналов и входных унифицированных сигналов.

Модули входных дискретных сигналов выполняют функции электромеханического реле или счетчика импульсов от любого внешнего средства измерения с импульсным выходом, и производят их предварительную обработку.

Модули входных аналоговых сигналов позволяют принимать результаты измерений от СИ и средств автоматики с выходами унифицированных аналоговых сигналов.

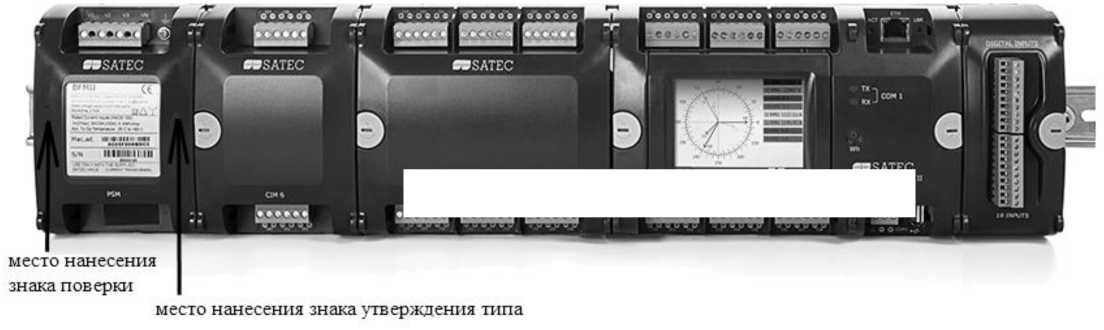

Общий вид счетчика, обозначение места несения знака поверки и знака утверждения типа представлены на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Рисунок 1 - Общий вид счетчика

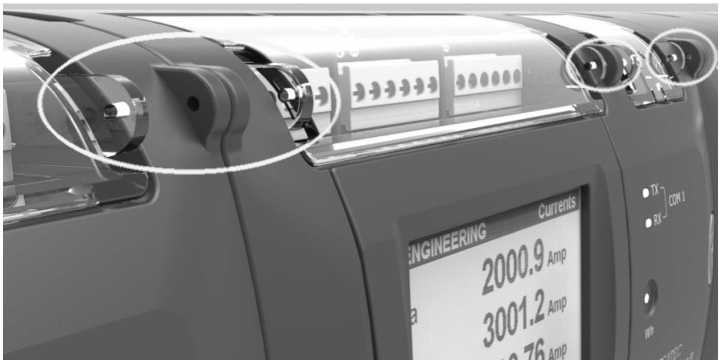

Рисунок 2 - Места пломбировки от несанкционированного доступа

Счетчики BFM II поддерживают интерфейсы связи:

• -   RS-485 с поддержкой протоколов MODBUS RTU/ASCII, DNP 3.0, МЭК60870-5-101;

• -   USB с поддержкой протоколов MODBUS RTU;

• -   Ethernet с поддержкой протоколов MODBUS TCP, DNP3/TCP, МЭК60870-5-104.

Счетчики BFM II снабжены светодиодным индикатором, который может использоваться при поверке и проведении измерений в рабочих условиях. Постоянная счетчика может задаваться при параметрировании счетчика обеспечения для сбора данных PAS.

возможность несанкционированного влияния на программное обеспечение (далее по тексту- ПО) счетчиков BFM II и измерительную информацию.

ПО счетчиков BFM II находится в защищённой от перезаписи памяти микропроцессора, что исключает возможность несанкционированного вмешательства.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 -

тока и частоты

Таблица 3 -

силы

тока

Таблица 4 - Измерение

таблицы 4

Примечания

В соответствии с ГОСТ 31819.21-2012 и ГОСТ 31819.22-2012

В соответствии с ГОСТ 31819.23-2012

Допускаемая основная погрешность хода внутренних часов: ±0,17 с/сут Допускаемая дополнительная погрешность хода внутренних часов в диапазоне рабочих температур: ± 0,03 с/сут на 1 °С

Дополнительная погрешность измерения электрической мощности в диапазоне рабочих температур: ±0,005 % / °С

Дополнительные погрешности при измерении активной электрической энергии соответствуют ГОСТ 31819.22-2012 (класс 0,5S)

Дополнительные погрешности при измерении реактивной электрической энергии соответствуют ГОСТ 31819.23-2012 для класса точности 1

Таблица 5 - Измерение сигналов силы тока, предназначенных для информационной связи между средствами измерения и автоматизации

Таблица 6 - Основные технические характеристики

наносится на корпус в соответствии с рисунком 1 и на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 8 - Комплектность счетчиков

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии;

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S;

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Счетчики статические реактивной энергии;

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные;

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия;

Технический регламент таможенного союза ТР ТС 004/2011 О безопасности низковольтного оборудования;

Технический регламент таможенного союза ТР ТС 020/2011 Электромагнитная совместимость технических средств;

ТУ 26.51.63-003-09789851-2016 Счетчики электрической энергии BFM II. Технические условия.

Общество с ограниченной ответственностью «Производственно-логистический центр автоматизированных систем» (ООО «ПЛЦ АС»)

ИНН 7723837259

Адрес места осуществления деятельности: 160022, г. Вологда, ул. Сергея Преминина, д. 10, помещ. 3-9

Телефон: +7 (499) 702-32-70

Web-сайт: www.zaoplc.ru

E-mail: info@zaoplc.ru

Фирма «SATEC LTD», Израиль

Адрес: Har Hotzvim Science Based Industrial Park, POB 45022 Jerusalem 91450, Israel Телефон: 972-2-5411000

Web-сайт: www.satec-global.com

E-mail: satec@satec-global.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон (495) 437-55-77, факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru/

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» апреля 2024 г. № 1021

Регистрационный № 78962-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления СТ

Датчики давления СТ (далее - датчики) предназначены для измерений давления избыточного, абсолютного, гидростатического, разрежения, давления-разрежения, разности давления и преобразования в унифицированный токовый и цифровой выходные сигналы.

Принцип действия датчиков заключается в измерении давления жидкости или газа (измеряемой среды), воздействующего на измерительную мембрану, которая через разделительную жидкость, передает приложенное давление на чувствительный элемент датчика. Чувствительным элементом датчика является пьезорезисторный элемент.

Датчики состоят из сенсорного модуля, залитого компаундом и модуля электронного блока, расположенного в защитном корпусе.

Под воздействием давления измеряемой среды изменяется соотношение сопротивлений резисторов чувствительного элемента, включенных в плечи измерительного моста. Величина приложенного давления преобразуется в цифровой сигнал на выходе из сенсорного модуля. Далее сигнал из сенсорного модуля поступает в модуль электронного блока датчика, где преобразуется в выходные сигналы.

Датчики имеют унифицированный выходной сигнал постоянного тока и цифровой выходной сигнал в стандарте протокола HART и (или) Foundation fieldbus.

Электронная схема блока может обеспечивать как линейную, так и квадратичную зависимость выходного унифицированного сигнала постоянного тока от измеренного входного давления.

Датчики выпускаются различных модификаций, которые отличаются видом измеряемого давления, конструкцией, метрологическими и техническими характеристиками.

Обозначение: датчик давления CTXYZ, где Х - вид измеряемого давления: А -абсолютное давление, Д - разность давлений, И - избыточное давление, Р - разность давлений (датчики с выносными разделительными мембранами), Ф - гидростатическое давление (датчики с фланцевым подключением); Y - 7 или 8, серия датчика (700 или 800); Z - от 2 до 3 цифробуквенных символов, определяющих модификацию датчика (в соответствии с таблицей 4).

Датчики имеют взрывозащищенные исполнения: Exia, Exd, ExnA.

Общий вид датчиков представлен на рисунках 1 и 2.

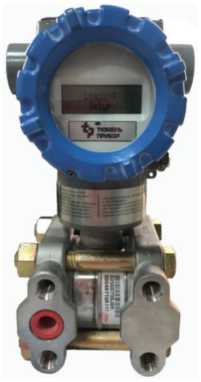

Датчики давления СТИ

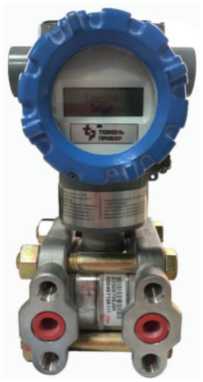

Датчики давления СТД

Рисунок 1 - Общий вид датчиков избыточного давления и разности давлений

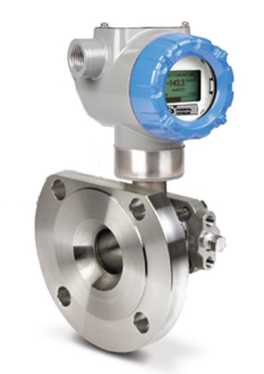

Датчики давления СТФ

Датчики давления СТА

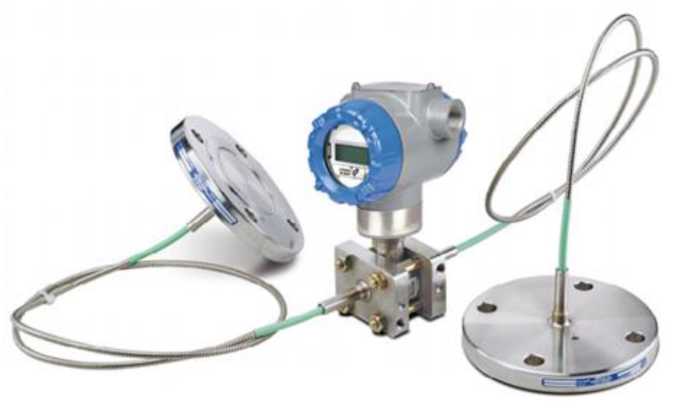

Датчики давления СТР

Рисунок 2 - Общий вид датчиков гидростатического (датчики с фланцевым подключением), абсолютного давлений и разности давлений с выносными разделительными мембранами

Схема пломбировки датчиков рисунке 3.

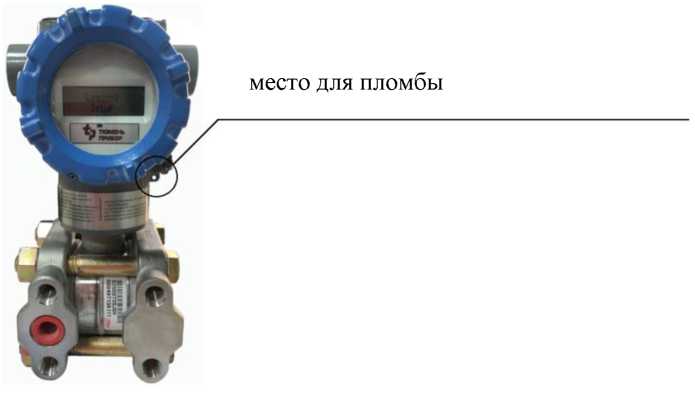

Рисунок 3 - Схема пломбировки от несанкционированного доступа

В датчиках применяется программное обеспечение (далее - ПО). Идентификационные данные метрологически значимого ПО датчиков приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Конструкция датчиков исключает возможность несанкционированного влияния на ПО датчиков и измерительную информацию. Нормирование метрологических характеристик проведено с учетом влияния ПО. Недокументированные возможности отсутствуют.

Уровень зашиты ПО в соответствии с Р 50.2.077-2014 - «высокий».

Метрологические и технические характеристики приведены в таблицах 2 - 9.

Таблица 2 -

Продолжение таблицы 2

Примечания: 1) Dизм - ширина диапазона измерений, численно равная сумме модулей значений настраиваемых пределов измерений (верхнего и нижнего); C - коэффициент, определяющий способ расчета основной приведенной к диапазону измерений погрешности измерений давления для датчика с перенастроенным диапазоном измерения, выбирается из таблиц 5 - 9 в зависимости от модификации датчика давления.

• 2) A, B, D, E, F, G, Н - постоянные коэффициенты, выбираются из таблиц 5 - 9 в зависимости от модели датчика; ВПИ - верхний предел измерений. Значения A и D в таблицах 5 - 9 приведены для цифрового выходного сигнала. Для аналогового выходного сигнала эти значения увеличиваются на 0,005% - приведенную к диапазону измерений, погрешность цифро-аналогового преобразователя датчика.

• 3) Если для датчика давления с перенастроенным диапазоном (D_изм < С) рассчитанные по формуле таблицы ±^[^⁺ ®^/Du3m^)] значения пределов допускаемой приведенной основной погрешности меньше указанных в таблицах 5 - 9 по абсолютному значению, то в качестве пределов опускаемой приведенной к диапазону измерений основной погрешности принимают значения из таблиц 5 - 9

Таблица 3 - Основные технические характеристики

Таблица 4 - Диапазоны

Таблица 5 - Датчики абсолютного давления

Таблица 7 - Датчики избыточного давления

Таблица 9 - Датчики гидростатического давления с фланцевым подключением

наносится гравировкой или методом фотолитографии на маркировочную табличку на корпусе датчика и полиграфическим методом на титульные листы паспорта и руководства по эксплуатации.

Таблица 10 - Комплектность

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

Приказ Росстандарта от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная схема для средств измерений разности давлений до 4-10⁴ Па;

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств абсолютного давления в диапазоне 1 - 1^10⁶ Па;

ТУ 4212-011-34925956-2019. Датчики давления СТ. Технические условия.

Общество с ограниченной ответственностью «Тюмень (ООО «Тюмень Прибор»)

ИНН 7203123762

Адрес места осуществления деятельности: 625504, Тюменская обл., м.р-н Тюменский, сп. поселок Боровский, рп. Боровский, п/р Южный, стр. 5

Телефон: +7 (3452) 666 205; +7 (3452) 790 321

E-mail: info@tmnp.ru

Web-сайт: http://www.tmnp.ru

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Телефон (факс): +7 (495) 491-78-12

Е-mail: sittek@mail.ru

Web-сайт: http://www.kip-mce.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.
