№944 от 11.04.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 545053
ЗАКРЫТЫЙ ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 944 от 11.04.2024
МИЮ1СТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
11 апреля 2024 г.
№ 944
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений об изготовителях (правообладателях)
утвержденного типа средства измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. Управлению метрологии, государственного контроля и надзора направить копию настоящего приказа с прилагаемыми сведениями об утвержденном типе средства измерений в Госкорпорацию «Росатом» для ее размещения в Федеральном информационном фонде по обеспечению единства измерений в области использования атомной энергии.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р.Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии
от « _[ 1 » ___________2024 г. № _4^1
Сведения
об утвержденном типе средства измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Системы контроля течи теплоносителя |
75805-19 |
Акционерное общество «Научно - технический центр «Диапром» (АО «НТЦД») Юридический адрес: 249031, Калужская обл., г. Обнинск, ул. Королева, д. 6, помещ. 22-23, ч.зд. 2В, эт. 2 |
Акционерное общество «Научно - технический центр «Диапром» (АО «НТЦД») Юридический адрес: 111020, г. Москва, вн. тер. г. муниципальный округ Лефортово, ул. 2-я Синичкина, д. 9А, стр. 3, помещ. 4/2 |
Акционерное общество «Научно -технический центр «Диапром» (АО «НТЦД»), г. Москва | |||
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» апреля 2024 г. № 944
Лист № 1
Всего листов 8
Регистрационный №75805-19
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы контроля течи теплоносителя
Назначение средства измеренийСистемы контроля течи теплоносителя (далее по тексту - СКТ) предназначены для измерений температуры, относительной влажности воздуха, а также для преобразования колебательных смещений упругих волн, распространяющихся в металле, в напряжение переменного тока, аналогово-цифрового преобразования напряжения переменного тока и измерения временных интервалов входных сигналов.
Описание средства измеренийСКТ представляют собой многофункциональные автоматизированные информационноизмерительные системы с центральным управлением и распределением функций.
Принцип действия СКТ основан на сборе и обработке информации, сравнении с пороговыми значениями, архивировании, формировании и передачи предупредительных сообщений, функции отображения информации, функции передачи необходимой информации потребителю.
обеспечивают обнаружение течи теплоносителя, включая определение течи и измерения величины расхода теплоносителя, энергоблоков АЭС с РУ работе энергоблока в режимах: гидравлических испытаний оборудования и предшествующих пуску РУ, и пуска/останова (с учетом ограничений, физическими принципами обнаружения течи при изменении давления и
СКТ местоположения типа ВВЭР при трубопроводов, накладываемых температуры); работы на энергетических уровнях мощности (до 110 %); «малая» течь теплоносителя первого контура; нарушения отвода тепла из-под герметичной оболочки. Измерение расхода теплоносителя и определение местоположения течи выполняются в соответствии с методикой измерений № 72019531.057МВИ «Определение массового расхода течи теплоносителя из трубопроводов и местоположения течи с использованием систем контроля течи теплоносителя» (с изменением №1). Диапазон измерений расхода теплоносителя через течь составляет от 0,7 до 19 кг/мин, допускаемая относительная погрешность измерений ± 50 %. Определение местоположения течи от 0 до 100 м, с допускаемой абсолютной погрешностью измерения ± 2 м.
В состав СКТ входят: подсистема акустического контроля (ПАК) и подсистема контроля влажности (ПКВ).
ПАК состоит из: устройства информационно-измерительного УИИ ПАК, усилителей УП-АЭ (регистрационный номер в Федеральном информационном фонде № 67701-17) и датчиков акустических (регистрационный номер в Федеральном информационном фонде № 73725-18).
Лист № 2 Всего листов 8 ПКВ состоит из: устройства информационно-измерительного УИИ ПКВ и преобразователей влажности и температуры ДВ2 модификации ДВ2ТС-6Т-4П-Г (регистрационные номера в Федеральном информационном фонде № 25948-11, №75383-19).
Верхний уровень СКТ состоит из дублированного главного вычислительного устройства (ГВУ СКТ), который находится в составе устройств информационно-измерительных УИИ ПАК и УИИ ПКВ.

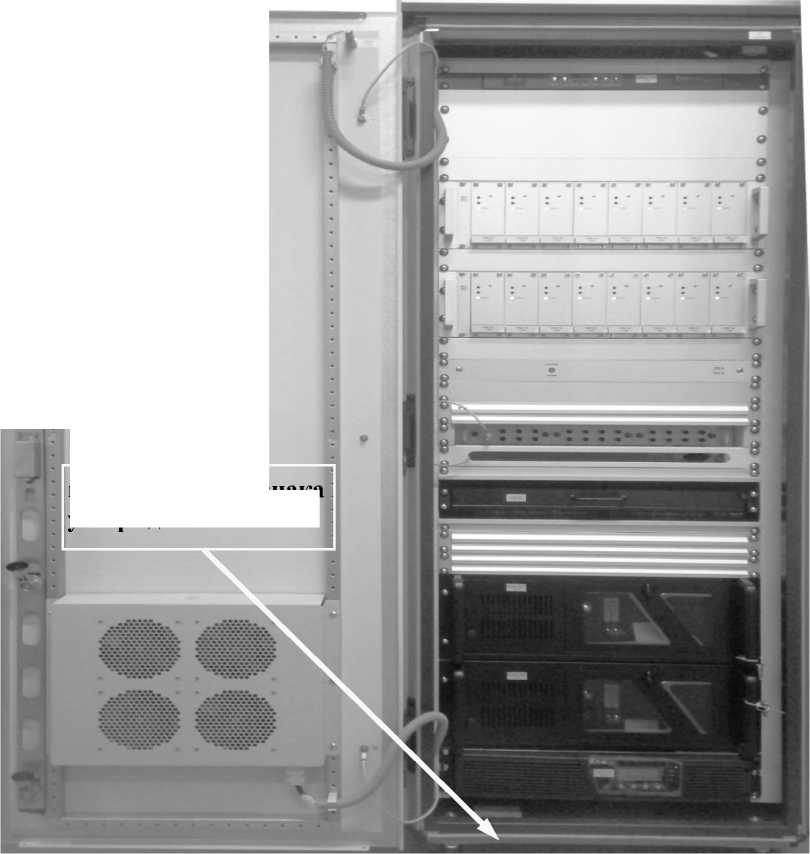

Общий вид СКТ представлен на рисунке 1.
L
Рисунок 1 - Общий вид систем контроля течи теплоносителя, место нанесения знака утверждения типа.
СКТ выпускаются в следующих модификациях: САКТ, САКТ-2К,
СКТТ СПОТ (акустическим методом), СКТВ, СКТВ-2К, СКТВ-2П, СКТТ СПОТ (влажностным методом), СОТТ-2.
Модификации САКТ, САКТ-2К, СКТТ СПОТ (акустическим методом) включают в себя:
-
- устройство УИИ СКТ;
-
- измерительные компоненты, являющиеся средствами измерений утвержденного типа: датчики акустические (регистрационный номер в Федеральном информационном фонде
Лист № 3 Всего листов 8 № 73725-18), усилители УП-АЭ (регистрационный номер в Федеральном информационном фонде № 67701-17) или блоки БОС-16А (регистрационный номер в Федеральном
информационном фонде № 87024-22).
Модификации САКТ, САКТ-2К и СКТТ СПОТ (акустическим методом) отличаются количеством подключаемых датчиков акустических (ДА). Отличия в метрологических характеристиках между модификациями нет.
Модификации СКТВ, СКТВ-2К, СКТВ-2П, СКТТ СПОТ (влажностным методом) включают в себя:
-
- устройство УИИ СКТ;
-
- преобразователи влажности и температуры ДВ2 модификации ДВ2ТС-6Т-4П-Г (регистрационный номер в Федеральном информационном фонде №75383-19) в составе: зонды выносные ДКНБ.413621.001 и блоки измерительные ДКНБ.411619.001.
Модификации СКТВ, СКТВ-2К, СКТВ-2П, СКТТ СПОТ (влажностным методом) отличаются количеством подключаемых зондов выносных (ЗВ). Отличия в метрологических характеристиках между модификациями нет.
СОТТ-2 может содержать в себе следующие модификации систем СКТ: САКТ-2К, СКТВ-2К и СКТВ-2П, СКТТ СПОТ (акустическим или влажностным методом).
Модификация СОТТ-2 включает в себя:
-
- устройства УИИ СКТ (до 4-х шт.);
-
- измерительные компоненты, являющиеся средствами измерений утвержденного типа: усилители УП-АЭ (регистрационный номер в Федеральном информационном фонде № 67701-17); блоки БОС-16А (регистрационный номер в Федеральном информационном фонде № 87024-22); преобразователи влажности и температуры ДВ2 (регистрационный номер в Федеральном информационном фонде №75383-19), каждый из которых содержит в своем составе зонд выносной ДКНБ.413621.001 и блок измерительный ДКНБ.411619.001; датчики акустические (регистрационный номер в Федеральном информационном фонде № 73725-18).
СКТ является системой диагностики и не формирует управляющих воздействий на исполнительные органы оборудования и систем реакторной установки, а также выходных сигналов, вызывающих автоматическое срабатывание защит и блокировок.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, заносится в формуляр на СКТ.
Пломбирование СКТ не предусмотрено.
Программное обеспечениеСКТ имеют встроенное ПО, предназначенное для информационного обмена, протоколирования информации в архивную базу данных, представление архивных баз, данных с возможностью отбора и задания временного критерия выборки.
Идентификационные данные ПО и цифровые идентификаторы для 32 и 64 разрядных версий ОС Linux приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Название |
|
Идентификационное наименование ПО: | |
|
-модуль измерения сигналов влажности и температуры; |
lms_daq_hs |
|
-модуль измерения акустических сигналов; |
lms daq as |
Продолжение таблицы 1
|
Идентификационные данные (признаки) |
Название |
|
-модуль обработки данных и формирования сигналов течи | |
|
по влажности; |
lms_proc_hs |
|
-модуль обработки данных и формирования сигналов течи | |
|
по акустическому шуму; -модуль обработки данных и формирования интегральных |
lms_proc_as |
|
сигналов течи; |
lms_proc |
|
-модуль протоколирования параметров и событий; |
lms_log |
|
-коммуникационный модуль; |
lms_comm |
|
-модуль отображения информации |
lms ui |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
|
Цифровой идентификатор ПО для 32 разрядной ОС Linux: -модуль измерения сигналов влажности и температуры; |
a44cf63f554e2cc11ede38036d352528 |
|
-модуль измерения акустических сигналов; -модуль обработки данных и формирования сигналов течи |
a302db66122cedce61d3120de609a7bf |
|
по влажности; |
13e335853eab08ff2ffa2d274f543f9c |
|
-модуль обработки данных и формирования сигналов течи | |
|
по акустическому шуму; -модуль обработки данных и формирования интегральных |
78d8c8721f94a18d2957353a9a7e1e24 |
|
сигналов течи; |
4f77b1ae4cd7ecc8645c86ced7aa7019 |
|
-модуль протоколирования параметров и событий; |
78af086f0a724026af9aaaef1114d2dc |
|
-коммуникационный модуль; |
bc794e89d89974493157d1887c8e2f9c |
|
-модуль отображения информации |
4b609bcba31be402e7e91a9dcb77a56d |
|
Цифровой идентификатор ПО для 64 разрядной ОС Linux -модуль измерения сигналов влажности и температуры; |
ebb34af9e7561b59c32517aa84cc8c38 |
|
-модуль измерения акустических сигналов; -модуль обработки данных и формирования сигналов течи |
920dc777e505d6615074bb64bca2b472 |
|
по влажности; |
55b7724d51ae31d8f857c920f4ca58b9 |
|
-модуль обработки данных и формирования сигналов течи | |
|
по акустическому шуму; -модуль обработки данных и формирования интегральных |
5aec898bf7a421954943bb343d9113e8 |
|
сигналов течи; |
b4c61edc6c3b5cdd3c343682a96b17cb |
|
-модуль протоколирования параметров и событий; |
5e9c1f83c583c341a2f4189f241651d3 |
|
-коммуникационный модуль; |
dfb2df4e21f1d0ce287deba09833d76d |
|
-модуль отображения информации |
e1f25674de3547bfac41142bbf5f9d2f |
|
Алгоритм расчета цифрового идентификатора ПО |
md5 |
Программное обеспечение использует систему паролей и приоритетов, обеспечивая ограничения доступа к ПО СКТ.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Влияние ПО учтено при нормировании метрологических характеристик.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
СКТ, СОТТ-2 | |
|
Диапазон измерений температуры, °С |
от 0 до +125 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±2 |
|
Диапазон измерений относительной влажности, % |
от 0 до 98 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, %:
|
±5 ±7 |
|
Диапазон временных интервалов при измерении входных сигналов, с |
от 1 до 10 |
|
Пределы допускаемой абсолютной погрешности временного интервала измерений входных сигналов, с |
±0,1 |
|
Диапазон преобразований напряжения переменного тока, мкВ |
от 1 до 3200 |
|
Рабочий диапазон частот (-3 дБ)*, кГц |
от 50 до 250 от 100 до 250 |
|
Пределы допускаемой относительной погрешности преобразований напряжения переменного тока, %:
|
±10 ±10 |
|
САКТ, САКТ-2К, СКТТ СПОТ (акустическим методом) | |
|
Диапазон преобразований напряжения переменного тока, мкВ |
от 1 до 3200 |
|
Рабочий диапазон частот (-3 дБ), кГ ц |
от 50 до 250 |
|
Пределы допускаемой относительной погрешности преобразований напряжения переменного тока, %: - в диапазоне частот от 60 до 230 кГц |
±10 |
|
СКТВ, СКТВ-2К, СКТВ-2П, СКТТ СПОТ (влажностным методом) | |
|
Диапазон измерений температуры, °С |
от 0 до +125 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±2 |
|
Диапазон измерений относительной влажности, % |
от 0 до 98 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, %:
|
±5 ±7 |
|
Диапазон временных интервалов при измерении входных сигналов, с |
от 1 до 10 |
|
Пределы допускаемой абсолютной погрешности временного интервала измерений входных сигналов, с |
±0,1 |
|
* Рабочий диапазон частот зависит от модификации усилителя УП-АЭ и указывается в формуляре на систему | |
Таблица 3- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество подключаемых ЗВ |
от 3 до 256 |
|
Количество подключаемых ДА |
от 2 до 256 |
|
Диапазон расстояний между ДА, м |
от 2 до 16 |
|
Диапазон расстояний между ЗВ, м |
от 2 до 10 |
|
Степень защиты от твердых предметов по ГОСТ 14254-2015 |
IP20 |
|
Условия эксплуатации УИИ ПАК, УИИ ПКВ, УИИ СКТ: - температура окружающей среды, °С |
от +15 до +40 |
|
- относительная влажность при температуре +35 °С, %, не более |
98 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Параметры электрического питания: - напряжения переменного тока, В |
от 187 до 242 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, кВт, не более |
4,0 |
|
Габаритные размеры УИИ ПАК, УИИ ПКВ, мм, не более: - ширина |
600 |
|
- длина |
820 |
|
- высота |
1800 |
|
Габаритные размеры УИИ СКТ, мм, не более: - ширина |
620 |
|
- длина |
860 |
|
- высота |
1820 |
|
Масса УИИ ПАК, УИИ ПКВ, УИИ СКТ, кг, не более |
350 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
25 000 |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус СКТ методом гравировки.
Комплектность средства измерений
Таблица 4- Комплектность средства измерений
|
Наименование |
Обозначение |
|
Устройство информационно-измерительное УИИ ПКВ |
ДКНБ.421431.032 |
|
Устройство информационно-измерительное УИИ ПАК |
ДКНБ.421431.031 |
|
Устройство УИИ СКТ |
ДНКБ.421431.128 |
|
Преобразователь влажности и температуры |
ДВ2 |
|
Датчик акустический |
ДКНБ.433649.002 |
|
Генератор тестовый |
ДКНБ.431117.001, ДКНБ.431117.001-01 |
|
Преобразователь акустический |
ДКНБ.433649.001 |
|
Блок БОС-16А |
ДКНБ.426474.020 |
|
Усилитель УП-АЭ |
ДКНБ.687281.047, ДКНБ.687281.047-01 |
Количе
ство
таблицы 4
|
Наименование |
Обозначение |
Количе ство |
|
Рабочее место РМ СКТ |
ДКНБ.466535.ХХХ | |
|
Рабочее место оператора РМО СКТ БЩУ |
ДКНБ.466535.ХХХ | |
|
Комплект монтажных частей СКТ (включая узлы крепления первичных преобразователей и преобразователей акустических) |
ДКНБ.421941.ХХХ | |
|
Комплект запасных частей СКТ |
ДКНБ.421943.ХХХ | |
|
Комплект инструмента и принадлежностей |
ДКНБ.421944.ХХХ | |
|
Прикладное ПО СКТ |
ДКНБ.00ХХХ |
1 шт. |
|
Формуляр |
72019531.422212.ХХХ.ФО |
1 экз. |
|
Руководство по эксплуатации |
ДКНБ.421431.ХХХРЭ |
1 экз. |
|
Руководство оператора |
ДКНБ.00ХХХ 34 |
1 экз. |
приведены в документе «Определение массового расхода течи теплоносителя из трубопроводов и местоположения течи с использованием систем контроля течи теплоносителя» № 72019531.057МВИ (с изменением № 1).
Нормативные и технические документы, устанавливающие требования к системам контроля течи теплоносителяПриказ Федерального агентства по техническому регулированию и метрологии от 15 декабря 2021 г. № 2885 «Об утверждении государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
ГОСТ 8.558-2009 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений температуры;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем;
ГОСТ 29075-91 Системы ядерного приборостроения для атомных станций. Общие требования;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ДКНБ.421431.030ТУ Системы контроля течи теплоносителя. Технические условия.
ИзготовительАкционерное общество «Научно - технический центр «Диапром» (АО «НТЦД») ИНН 7721502754
д. 6,
Юридический адрес: 249031, Калужская обл., г. Обнинск, ул. Королева, помещ. 22-23, ч.зд. 2В, эт. 2
Адрес деятельности: 111141, г. Москва, Зелёный пр-кт, д. 5/12, стр. 3
Телефон (факс): +7 (495)690-91-95
Web-сайт: http://www.diaprom.ru
E-mail: diaprom@diaprom.ru
Испытательный центррегиональный
центр г. Москве и Московской области»
Федеральное бюджетное учреждение «Государственный стандартизации, метрологии и испытаний в (ФБУ «Ростест-Москва») Адрес: 117418, г. Москва, Нахимовский пр-кт д. 31 Телефон: (495) 544-00-00
Web-сайт: http://www.rostest.ru/
E-mail: info@rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.
