МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

3 апреля 2017 г.

680

О переоформлении, продлед№%|)ока действия свидетельства об утверждении типа средства измерений № 46054 «Сигнализаторы SCACCO» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «ГазАналитика» от 9 февраля 2017 г. № 02-0006, № 02-0007 и № 02-0008 приказываю:

  • 1. Внести изменения в описание типа на сигнализаторы SCACCO, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 49461-12, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Переоформить свидетельство об утверждении типа № 46054 «Сигнализаторы SCACCO», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 49461-12, в связи с внесением изменений в методику поверки.

  • 3. Продлить срок действия свидетельства об утверждении типа средств измерений № 46054 «Сигнализаторы SCACCO» на последующие 5 лет.

  • 4. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием _ типа средства измерений _ и выдачу его ЮрИДИЧеСКОМу ЛИЦУ ИЛИ

    i собой.

5Т/.                                      хранится в системе электронного документооборота

. Контроль за исполь                                  з

метрологии.

О            ЭН

Заместитель Руководителя

С.С.Голубев

Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

---------

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «3» апреля 2017 г. № 680

Изменения в описание типа на сигнализаторы SCACCO

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Сигнализаторы SCACCO

Назначение средства измерений

Сигнализаторы SCACCO (далее сигнализаторы) предназначены для непрерывного автоматического контроля довзрывоопасных концентраций метана, сжиженного нефтяного газа (пропан-бутановая смесь).

Описание средства измерений

Принцип действия - термокаталитический и основан на сравнении электрического сигнала, установленного в качестве порогового значения, с сигналом, полученным от термокаталитического датчика. При превышении сигнала пороговых значений выдается световая и звуковая сигнализация.

Сигнализаторы выпускаются в двух исполнениях:

  • -  В10-SC01 - сигнализатор метана;

  • -  В10-SC02 - сигнализатор сжиженного нефтяного газа (пропан-бутановая смесь).

Сигнализаторы представляют собой стационарные автоматические приборы непрерывного действия с диффузионным отбором пробы.

Для измерения содержания метана и сжиженного нефтяного газа используются термокаталитические сенсоры.

Сигнализаторы обеспечены встроенной световой индикацией о включении питания и отказах, световой и звуковой сигнализацией о превышении пороговых значений, реле управления внешними устройствами.

Общий вид сигнализаторов и обозначение места нанесения знака поверки представлены на рисунке 1.

Приказ Росстандарта №680 от 03.04.2017, https://oei-analitika.ru

Место нанесения знака поверки

Рисунок 1 - Общий вид сигнализаторов SCACCO

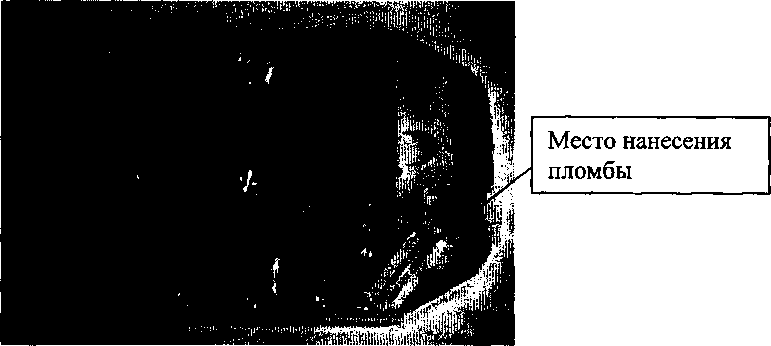

Сигнализатор защищен от несанкционированного вскрытия пломбой в виде наклейки, которая имеет разрушаемый слой. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Приказ Росстандарта №680 от 03.04.2017, https://oei-analitika.ru

Рисунок 2 - Схема пломбировки

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики сигнализаторов

Наименование характеристики

Значение

Порог срабатывания, % НКПР

10

Пределы допускаемой абсолютной погрешности срабатывания, % НКПР

±5

Время срабатывания, с, не более

15

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Время прогрева, с, не более

30

Параметры электрического питания:

- напряжение переменного тока, В

230±23

- частота переменного тока, Гц

50±1

Потребляемая мощность в режиме ожидания, В-А, не более

2,8

Максимальная потребляемая мощность, В А, не более

4,4

Масса, кг, не более

0,235

Габаритные размеры, мм, не более

- высота

122

- ширина

40

- длина

86

Степень защиты

IP42

Условия эксплуатации:

- температура окружающей среды, °C

от -10 до +40

- относительная влажность при температуре 25 °C, %

до 90

- атмосферное давление, кПа

от 84,0 до 106,7

Средний срок службы сигнализатора, лет

15

Средний срок службы сенсора, лет

5

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и на боковую поверхность сигнализатора в виде наклейки.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Сигнализатор SCACCO

-

1 шт.

Дюбель

-

2 шт.

Шуруп

-

2 шт.

Коробка упаковочная

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки с изменением № 1

436-061-2012 МП

1 экз.

Поверка

осуществляется в соответствии с документом 436-061-2012 МП с изменением №1 «Сигнализаторы SCACCO. Методика поверки», утвержденным ФБУ «Тест-С.-Петербург» 07.02.2017 г.

Основные средства поверки:

- государственные стандартные образцы ГСО-ПГС, выпускаемые в баллонах под давлением по ТУ 6-12-2956-92 с изменениями 1-9 (регистрационные №№ 10532-2014 (СН4+ воздух), 10544-2014 (1-С4Н10 + воздух)).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки при первичной поверке наносится в Руководство по эксплуатации, при периодической поверке - на лицевую панель сигнализатора в виде наклейки, как показано на рисунке 1.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к сигнализаторам SCACCO

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

ГОСТ Р ЕН 50194-1-2012 Сигнализаторы горючих газов для жилых помещениях. Часть 1. Общие технические требования и методы испытаний

ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия

Техническая документация фирмы BERTOLDO&C.s.r.l., Италия

Изготовитель

фирма Bertoldo&C.s.r.l., Италия

Via ROBASSOMERO, 8, 10078 Venaria REALE (ТО)

Заявитель

Общество с ограниченной ответственностью «ГазАналитика» (ООО «ГазАналитика») ИНН 7733756087

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 5

Телефон (факс): (495) 491-15-40

E-mail: info@gazanalitika.ru

Web-сайт: gazanalitika.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.-Петербург»)

Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1

Телефон: (812) 244-62-28,244-12-75, факс: (812) 244-10-04

E-mail: letter@rustest.spb.ru

Аттестат аккредитации ФБУ «Тест-С.-Петербург» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311484.
